در سیستم های انتقال سیالات مانند لوله کشی آب، نفت و تأسیسات صنعتی، یکی از مشکلات مهم و در عین حال مخرب که می تواند خسارات جدی به تجهیزات وارد کند، پدیده ای به نام ضربه قوچ است. این پدیده زمانی رخ می دهد که جریان سیال درون لوله به صورت ناگهانی متوقف یا تغییر مسیر دهد و در نتیجه، افزایش فشار شدیدی در سیستم ایجاد شود.
ضربه قوچ می تواند باعث ترکیدگی لوله ها، آسیب به پمپ ها، خرابی شیرآلات و ایجاد صدا و لرزش های شدید در سیستم شود. به همین دلیل، شناخت دقیق این پدیده و روش های جلوگیری از آن برای مهندسان تأسیسات، طراحان سیستم های انتقال سیال و حتی کاربران صنعتی اهمیت بسیار زیادی دارد. در این مقاله به زبان ساده بررسی می کنیم که ضربه قوچ چیست، چگونه ایجاد می شود و چه روش هایی برای پیشگیری از آن وجود دارد.
ضربه قوچ چیست؟
ضربه قوچ (Water Hammer) به افزایش ناگهانی فشار در داخل لوله ها گفته می شود که در اثر تغییر سریع سرعت جریان سیال ایجاد می گردد. این پدیده معمولاً زمانی رخ می دهد که جریان آب یا هر سیال دیگر به طور ناگهانی متوقف شود یا سرعت آن به سرعت کاهش یابد.
برای مثال، زمانی که شیر آب را در خانه به سرعت می بندید، ممکن است صدای تق یا ضربه در لوله ها شنیده شود. این صدا نتیجه موج فشاری است که در اثر توقف ناگهانی جریان ایجاد شده است. در حالت عادی، سیال با سرعت مشخصی در لوله در حال حرکت است، اما وقتی این حرکت به طور ناگهانی متوقف می شود، انرژی جنبشی سیال به انرژی فشاری تبدیل شده و موجی در داخل لوله به حرکت درمی آید. این موج همان چیزی است که ما آن را ضربه قوچ می نامیم.

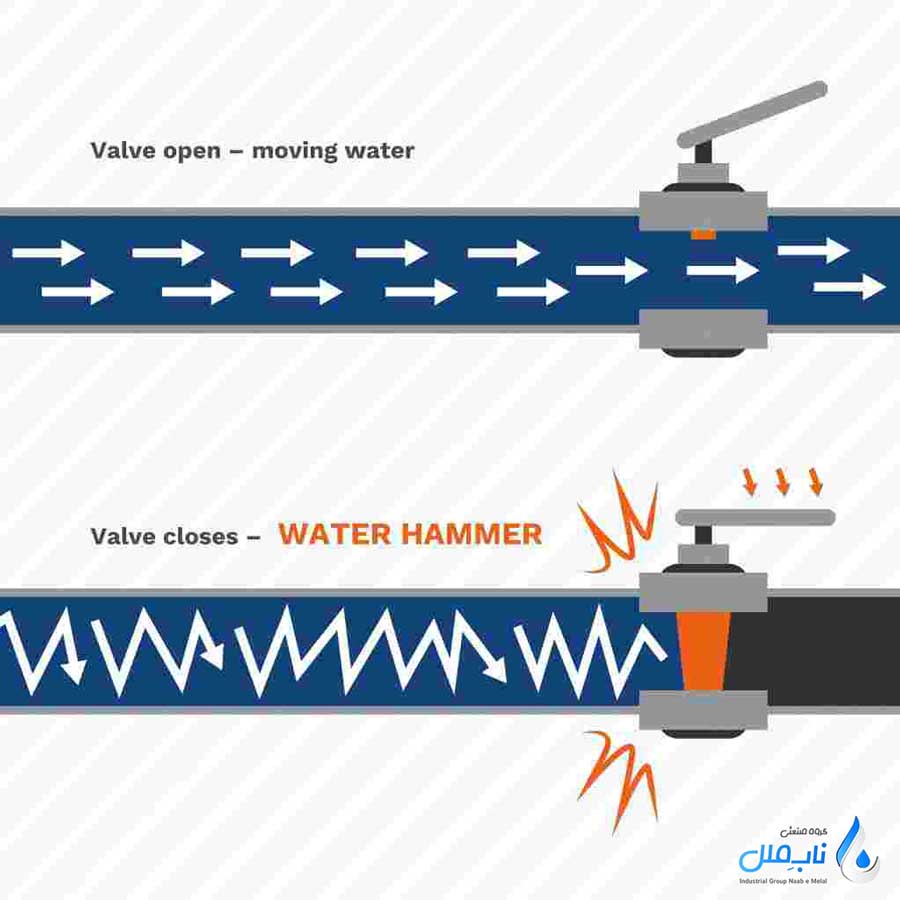

مکانیزم ایجاد ضربه قوچ
مکانیزم ایجاد ضربه قوچ زمانی شروع می شود که جریان سیال درون لوله در حالت پایدار و با سرعت مشخص در حرکت است، اما به طور ناگهانی این جریان متوقف یا دچار تغییر شدید می شود؛ مانند زمانی که یک شیر به سرعت بسته می شود یا پمپ به طور ناگهانی خاموش می گردد. در این لحظه، لایه های جلویی سیال فوراً متوقف می شوند، اما لایه های پشتی همچنان با همان سرعت در حال حرکت هستند و همین اختلاف سرعت باعث فشرده شدن سیال در یک ناحیه کوچک از لوله می شود. از آنجا که سیالاتی مانند آب تقریباً تراکم ناپذیر هستند، این فشردگی به جای تغییر حجم، به افزایش شدید فشار تبدیل می شود.
این افزایش فشار ناگهانی به صورت یک موج فشاری در طول لوله منتشر می شود و برخلاف جهت جریان حرکت می کند. این موج می تواند در نقاط مختلف سیستم مانند زانوها، شیرها یا انتهای بسته لوله بازتاب پیدا کرده و چندین بار در سیستم رفت و برگشت کند. در نتیجه، فشار در نقاط مختلف به صورت نوسانی بالا و پایین می رود و این تغییرات سریع فشار همان چیزی است که به شکل ضربه، لرزش یا صدای «تق» در لوله ها احساس می شود.
در نهایت، این امواج فشاری به تدریج به دلیل اصطکاک و اتلاف انرژی در دیواره لوله ها کاهش می یابند و سیستم به حالت پایدار بازمی گردد. با این حال، اگر این پدیده شدید یا مکرر باشد، می تواند تنش های مکانیکی زیادی به لوله ها و تجهیزات وارد کند و باعث آسیب های جدی شود.

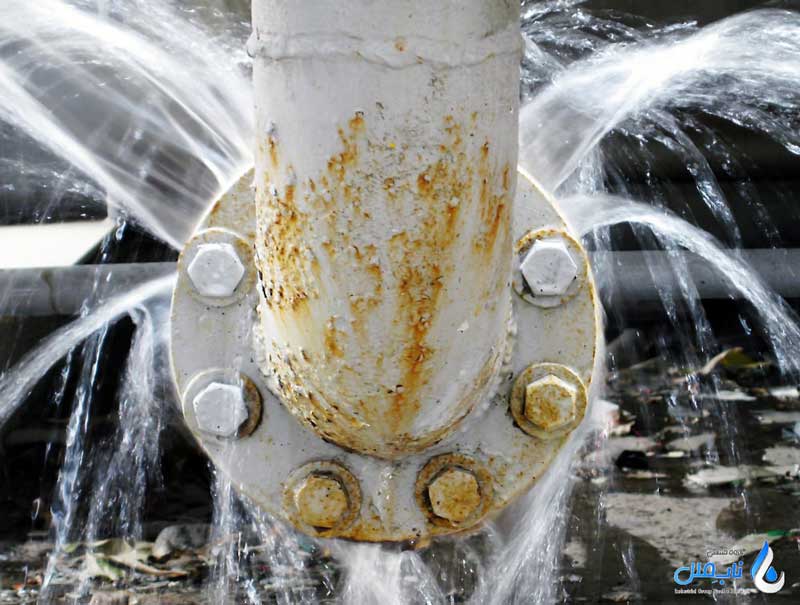

عوامل ایجاد ضربه قوچ
عوامل ایجاد ضربه قوچ مجموعه ای از شرایط عملیاتی و طراحی در سیستم های لوله کشی هستند که باعث تغییر ناگهانی سرعت جریان سیال می شوند.
- بستن ناگهانی شیرها: یکی از اصلی ترین عوامل ایجاد ضربه قوچ، بستن سریع شیرهای کنترلی است. زمانی که مسیر جریان سیال به طور ناگهانی بسته می شود، حرکت سیال متوقف شده و انرژی جنبشی آن به فشار تبدیل می شود. این تغییر ناگهانی باعث ایجاد موج فشار در داخل لوله ها می شود.
- خاموش شدن ناگهانی پمپ ها: در صورتی که پمپ به صورت ناگهانی (مثلاً به دلیل قطع برق یا خرابی) خاموش شود، جریان سیال در سیستم دچار توقف یا برگشت ناگهانی می شود. این تغییر سریع در وضعیت جریان، یکی از مهم ترین دلایل ایجاد ضربه قوچ در سیستم های پمپاژ است.
- روشن و خاموش شدن سریع و مکرر تجهیزات: تغییرات پی درپی در عملکرد پمپ ها یا شیرها باعث ناپایداری جریان می شود. هر بار که جریان شتاب می گیرد یا متوقف می شود، احتمال ایجاد موج فشار و در نتیجه ضربه قوچ افزایش پیدا می کند.
- طراحی نامناسب سیستم لوله کشی: وجود زانوهای زیاد، تغییرات ناگهانی قطر لوله، طول زیاد مسیر لوله کشی و طراحی غیر اصولی، همگی می توانند شرایط ایجاد ضربه قوچ را تشدید کنند. این موارد باعث می شوند موج فشار راحت تر در سیستم تقویت شود.
- نبود تجهیزات کنترلی و محافظتی: عدم استفاده از تجهیزاتی مانند مخازن ضربه گیر، شیرهای یک طرفه مناسب و سیستم های کاهش فشار باعث می شود انرژی اضافی جریان جذب نشود و به صورت موج ضربه ای در سیستم باقی بماند.
- سرعت بالای جریان سیال: هرچه سرعت جریان در لوله بیشتر باشد، انرژی جنبشی سیال نیز بیشتر است. در نتیجه هنگام توقف ناگهانی، شدت ضربه قوچ افزایش پیدا می کند و فشار بیشتری به سیستم وارد می شود.

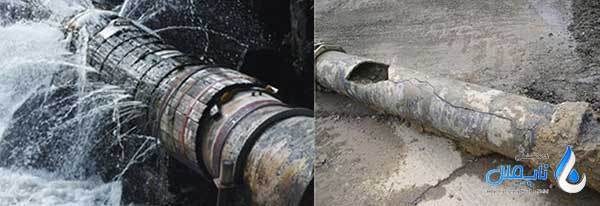

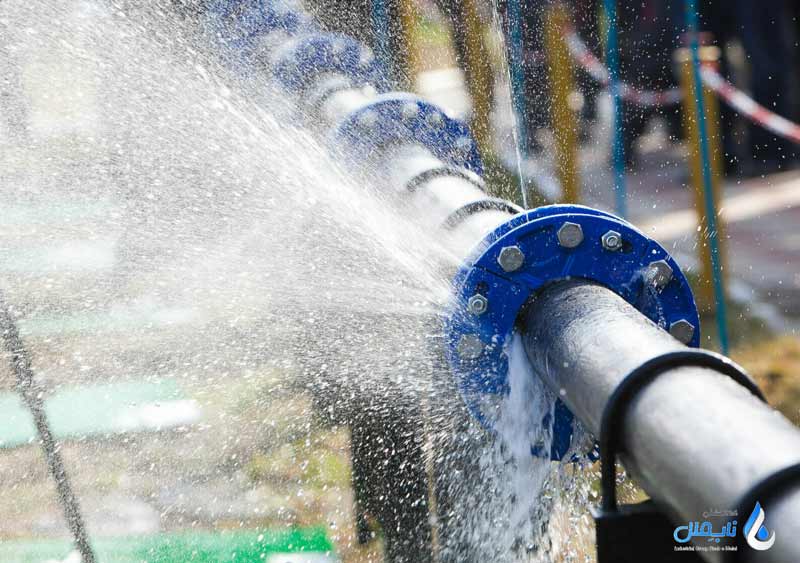

پیامدها و خسارات ضربه قوچ
- ترکیدگی، شکست و نشتی در لوله ها: یکی از جدی ترین پیامدهای ضربه قوچ، ایجاد فشارهای لحظه ای بسیار بالا در شبکه لوله کشی است. این فشار ناگهانی می تواند از حد تحمل مکانیکی لوله ها فراتر رفته و باعث ترکیدگی، شکست یا ایجاد نشتی در اتصالات شود. این مشکل در لوله های فلزی قدیمی، لوله های PVC بی کیفیت یا سیستم هایی که به درستی طراحی نشده اند بیشتر رخ می دهد. حتی در مواردی که لوله دچار شکست کامل نمی شود، تنش های تکرارشونده می تواند به ترک های ریز و تدریجی منجر شود که در بلندمدت به نشتی های گسترده تبدیل می گردد.
- آسیب جدی به پمپ ها، شیرآلات و تجهیزات کنترلی: موج های فشاری ناشی از ضربه قوچ فقط به لوله محدود نمی شوند و به تجهیزات حساس سیستم نیز منتقل می شوند. پمپ ها به خصوص در برابر برگشت جریان و فشار معکوس بسیار آسیب پذیر هستند و ممکن است دچار خرابی پروانه، یاتاقان یا آب بندی شوند. همچنین شیرهای یک طرفه، شیرهای کنترلی و اتصالات مکانیکی در اثر ضربه های مکرر دچار استهلاک سریع، گیرکردن یا از کار افتادن می شوند. این آسیب ها معمولاً هزینه های تعمیر و تعویض بالایی به همراه دارند.
- ایجاد لرزش های شدید و صداهای ضربه ای: یکی از نشانه های واضح ضربه قوچ، ایجاد صداهای ناگهانی مانند تق یا ضربه در لوله ها و همچنین لرزش محسوس در بدنه لوله و تجهیزات است. این لرزش ها نتیجه رفت وبرگشت موج فشار در سیستم هستند که می تواند چندین بار در طول شبکه تکرار شود. اگر این وضعیت ادامه پیدا کند، علاوه بر ایجاد آلودگی صوتی، به اتصالات، بست ها و ساپورت های لوله نیز آسیب وارد می کند و باعث شل شدن یا شکست تدریجی آن ها می شود.
- کاهش عمر مفید کل سیستم لوله کشی: ضربه قوچ یک پدیده لحظه ای نیست، بلکه در بسیاری از سیستم ها به صورت تکرارشونده رخ می دهد. این تکرار باعث وارد شدن تنش های خستگی به لوله ها و تجهیزات می شود. در نتیجه حتی اگر شکست فوری رخ ندهد، در بلندمدت عمر مفید کل سیستم کاهش پیدا می کند. این موضوع به خصوص در خطوط انتقال صنعتی و سیستم های پمپاژ مداوم اهمیت بیشتری دارد، زیرا هزینه جایگزینی تجهیزات بسیار بالا است.
- افزایش قابل توجه هزینه های تعمیر، نگهداری و توقف سیستم: خسارات ناشی از ضربه قوچ معمولاً تنها به یک نقطه محدود نمی شود و می تواند چندین بخش از سیستم را تحت تأثیر قرار دهد. در نتیجه تعمیرات به صورت موضعی و گاهی گسترده انجام می شود. علاوه بر هزینه های مستقیم تعمیر یا تعویض تجهیزات، توقف سیستم نیز می تواند خسارت های اقتصادی قابل توجهی به همراه داشته باشد، به خصوص در صنایع تولیدی و تأسیساتی که وابسته به جریان مداوم سیال هستند.
- اختلال در عملکرد فرآیندهای صنعتی و کاهش راندمان: در سیستم های صنعتی، ضربه قوچ می تواند باعث ناپایداری فشار و جریان شود که این موضوع عملکرد کل فرآیند را مختل می کند. به عنوان مثال در خطوط تولید، سیستم های تصفیه آب یا انتقال مواد، نوسانات فشار می توانند دقت عملکرد تجهیزات را کاهش دهند یا حتی باعث توقف اضطراری سیستم شوند. این اختلال نه تنها راندمان را کاهش می دهد، بلکه می تواند کیفیت محصول نهایی را نیز تحت تأثیر قرار دهد. نوسانات شدید فشار ناشی از ضربه قوچ میتواند باعث کاهش عمر مفید تجهیزات صنعتی شود. این موضوع در تجهیزاتی مانند دیگ بخار که تحت شرایط دما و فشار بالا کار میکنند، اهمیت بیشتری پیدا میکند و نیازمند رعایت الزامات ایمنی و بهرهبرداری صحیح است
- آسیب به اتصالات، ساپورت ها و زیرساخت لوله کشی: نیروهای ناشی از ضربه قوچ فقط در داخل لوله باقی نمی مانند، بلکه به ساختار نگهدارنده سیستم نیز منتقل می شوند. این نیروها می توانند باعث شل شدن بست ها، شکست ساپورت ها و جابه جایی لوله ها شوند. در موارد شدید، حتی ممکن است کل مسیر لوله کشی دچار تغییر شکل یا آسیب سازه ای شود، به خصوص اگر طراحی اولیه برای تحمل این نیروها در نظر گرفته نشده باشد.
روش های پیشگیری از ضربه قوچ
- استفاده از مخازن ضربه گیر: یکی از مهم ترین و مؤثرترین روش های کنترل ضربه قوچ، به کارگیری مخازن ضربه گیر است. این تجهیزات با داشتن حجم هوای فشرده یا فضای قابل تراکم، نقش یک ضربه گیر فشاری را ایفا می کنند. زمانی که فشار ناگهانی در لوله ایجاد می شود، بخشی از انرژی جریان وارد این مخازن شده و به جای انتقال مستقیم به لوله ها، در آن ها جذب می گردد. این فرآیند باعث کاهش دامنه موج فشار و جلوگیری از آسیب به سیستم می شود. در سیستم های صنعتی بزرگ، استفاده از مخزن ضربه گیر یکی از استانداردهای طراحی محسوب می شود.
- استفاده از شیرهای یک طرفه و شیرهای کنترلی مناسب: شیرهای یک طرفه از برگشت ناگهانی جریان جلوگیری می کنند و نقش مهمی در کاهش شدت ضربه قوچ دارند. اما انتخاب نوع مناسب شیر نیز بسیار مهم است؛ شیرهایی که به صورت ناگهانی بسته می شوند می توانند خود عامل ایجاد ضربه قوچ باشند. به همین دلیل استفاده از شیرهای کنترلی تدریجی توصیه می شود تا تغییرات جریان به صورت نرم و کنترل شده انجام گیرد و از ایجاد شوک فشاری جلوگیری شود.
- استفاده از درایوهای کنترل دور: پمپ ها یکی از اصلی ترین منابع ایجاد ضربه قوچ هستند. روشن و خاموش شدن ناگهانی آن ها می تواند تغییرات شدید در فشار سیستم ایجاد کند. استفاده از درایوهای کنترل دور (VFD) یا Soft Starter باعث می شود پمپ به صورت تدریجی راه اندازی و متوقف شود. این موضوع از ایجاد شتاب ناگهانی در جریان جلوگیری کرده و فشار سیستم را در محدوده ایمن نگه می دارد. در سیستم های حساس، این روش یکی از بهترین راهکارهای کنترلی محسوب می شود.
- طراحی اصولی شبکه لوله کشی: طراحی مهندسی صحیح نقش بسیار مهمی در پیشگیری از ضربه قوچ دارد. در طراحی باید از مسیرهای طولانی و مستقیم تا حد امکان استفاده شود و تعداد زانوها، انشعابات و تغییرات ناگهانی قطر لوله کاهش یابد. همچنین انتخاب قطر مناسب لوله ها و در نظر گرفتن شرایط دبی جریان، باعث کاهش سرعت سیال و در نتیجه کاهش شدت ضربه قوچ می شود. طراحی غیر اصولی می تواند حتی بهترین تجهیزات کنترلی را نیز ناکارآمد کند.
- کنترل و کاهش سرعت جریان سیال: سرعت جریان رابطه مستقیم با انرژی جنبشی سیال دارد. هرچه سرعت بیشتر باشد، انرژی بیشتری در لحظه توقف آزاد شده و ضربه قوچ شدیدتر خواهد بود. بنابراین یکی از روش های ساده اما بسیار مؤثر در پیشگیری، طراحی سیستم با سرعت جریان مناسب و استاندارد است. در بسیاری از پروژه های صنعتی، کاهش نسبی سرعت جریان به عنوان یک اقدام پیشگیرانه در نظر گرفته می شود تا ریسک ایجاد فشار ناگهانی کاهش یابد.
- استفاده از مخازن انبساط و تجهیزات جذب فشار: مخازن تحت فشار و انبساط و سایر تجهیزات جذب فشار، نقش مهمی در تثبیت شرایط هیدرولیکی سیستم دارند. این تجهیزات تغییرات حجمی ناشی از تغییر دما یا فشار را جبران کرده و از ایجاد نوسانات شدید جلوگیری می کنند. در سیستم های بسته، وجود این تجهیزات تقریباً ضروری است، زیرا تغییرات کوچک در فشار می تواند در کل شبکه گسترش یابد.
- هواگیری صحیح سیستم لوله کشی: وجود هوا در خطوط لوله می تواند باعث تشدید ضربه قوچ شود، زیرا حباب های هوا رفتار غیرقابل پیش بینی در برابر تغییرات فشار دارند. به همین دلیل استفاده از هواگیرها و طراحی مناسب برای تخلیه هوا در نقاط مرتفع سیستم بسیار مهم است. حذف هوا از سیستم باعث پایداری بیشتر جریان و کاهش نوسانات فشار می شود.
- استفاده از لوله ها و اتصالات مناسب از نظر جنس و مقاومت: انتخاب جنس لوله نیز در کنترل ضربه قوچ نقش دارد. لوله های انعطاف پذیرتر مانند برخی پلیمرها می توانند بخشی از انرژی ضربه را جذب کنند، در حالی که لوله های بسیار سخت و شکننده مانند برخی انواع فلزی یا PVC ضعیف، فشار را مستقیم منتقل می کنند. همچنین استفاده از اتصالات استاندارد و مقاوم باعث افزایش تحمل سیستم در برابر تنش های لحظه ای می شود.
- اجرای سیستم های کنترلی و مانیتورینگ فشار: در سیستم های پیشرفته صنعتی، استفاده از سنسورهای فشار و سیستم های مانیتورینگ لحظه ای کمک می کند تغییرات ناگهانی فشار سریعاً شناسایی شوند. این اطلاعات می تواند برای کنترل خودکار پمپ ها یا شیرها استفاده شود تا از ایجاد شرایط بحرانی جلوگیری گردد. این روش بیشتر در صنایع حساس مانند پتروشیمی و تصفیه آب کاربرد دارد.
تفاوت ضربه قوچ با سایر نوسانات فشار
تفاوت اصلی ضربه قوچ با سایر نوسانات فشار در این است که ضربه قوچ یک پدیده کاملاً ناگهانی، ضربه ای و با شدت بسیار بالا است که در اثر تغییر سریع سرعت جریان سیال (مثل بستن سریع شیر یا خاموش شدن پمپ) ایجاد می شود و در کسری از ثانیه باعث تشکیل موج فشار قوی در داخل لوله می گردد. این موج به صورت رفت و برگشتی در سیستم حرکت کرده و می تواند از فشار طراحی فراتر برود و آثار مخرب جدی ایجاد کند.
در مقابل، سایر نوسانات فشار معمولاً تدریجی، قابل پیش بینی و با دامنه محدود هستند و به دلایلی مثل تغییرات معمول دبی، عملکرد عادی پمپ ها یا شرایط پایدار نبودن سیستم رخ می دهند. حتی پدیده هایی مانند کاویتاسیون یا نوسانات پمپی، ماهیت متفاوتی دارند؛ کاویتاسیون ناشی از افت فشار و تشکیل حباب است، در حالی که ضربه قوچ ناشی از افزایش ناگهانی فشار است. بنابراین تفاوت اصلی در سرعت وقوع، شدت فشار و ماهیت ضربه ای بودن پدیده است.
