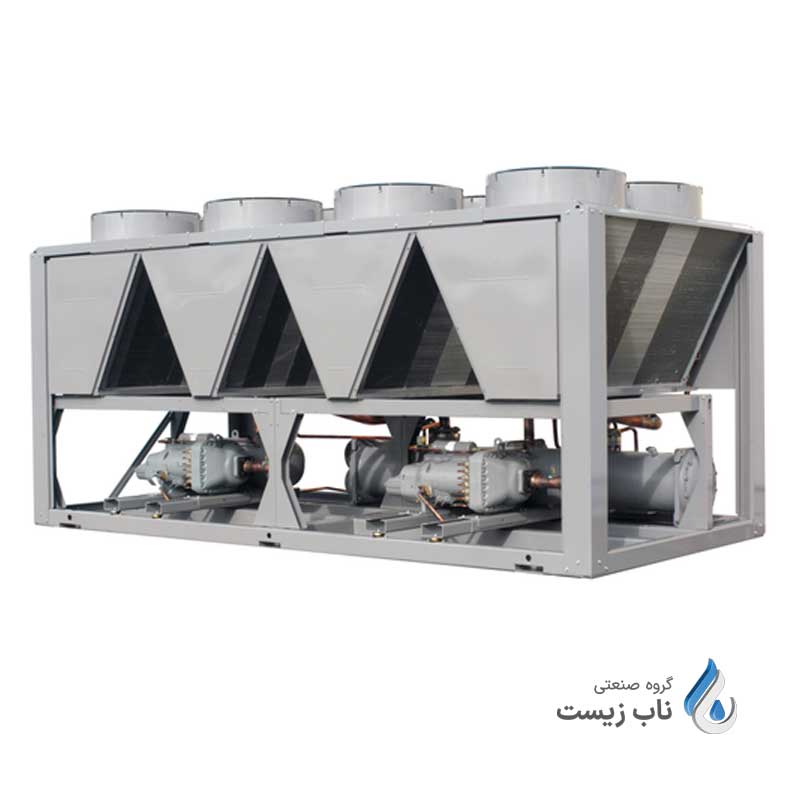

چیلر هوا خنک

چیلر هوا خنک یکی از انواع چیلرهای تراکمی و از اجزاء سیستمهای تهویه مطبوع است که بمنظور خنک کاری درون کمپرسور از آب استفاده نمی نماید و از هوا استفاده می کند. دمای آب خروجی از چیلر اعم از هوا خنک، آبی، جذبی و یا تبخیری بین 2 تا 7 درجه سلسیوس می باشد. قیمت اولیه چیلر تراکمی از قیمت چیلرهای جذبی کمتر است لیکن در ادامه بدلیل اینکه از برق درون این چیلرها استفاده می شود هزینه راه اندازی چیلرهای جذبی از نمونه‌های تراکمی کمتر خواهد بود.

سیکل تبرید تراکمی، سیستمی آشنا و بسیار قدیمی در صنایع تهویه مطبوع می‌باشد که در آن با تامین انرژی -عموما به شکل برق- گرما توسط مبرد از فضای سرد گرفته شده و به فضای گرم‌تر منتقل می‌گردد.

انواع چیلر

چیلرهای سرمایشی به دو دسته چیلرهای تراکمی و چیلرهای جذبی تقسیم می‌شوند. شکل دیگر تقسیم بندی چیلرها بر اساس شکل خنک شدن ماده مبرد است که به سه دسته آب خنک، هوا خنک و تبخیری تقسیم بندی می‌شوند. چیلرهای تراکمی با استفاده از انرژی الکتریکی و چیلرهای جذبی با استفاده از انرژی حرارتی باعث ایجاد برودت و سرما می‌شوند.

چیلر تراکمی بر اساس نوع کندانسور مورد استفاده درون سیستم به سه دسته هوا خنک، آب خنک و تبخیری خنک تقسیم می‌شود. نکته مهم اینکه چیلر آب خنک در زمینه بازده و تاثیرات زیست محیطی نسبت به چیلر هوا خنک مزیت دارد ولی در برخی مناطق بدلیل کمبود آب استفاده از چیلر هوایی اجباری می باشد.

انواع چیلر هوا خنک

چیلر تراکمی

در چیلرهای تراکمی گاز ابتدا توسط کمپرسور، متراکم می‌گردد. این گاز سپس به کندانسور وارد شده توسط آب یا هوای محیط، خنک شده و به مایع تبدیل می‌گردد این مایع با عبور از شیر انبساط یا لوله موئین وارد خنک‌کننده (اواپراتور) می‌شود که در فشار کمتری قرار دارد این کاهش فشار باعث تبخیر مایع گردیده و در نتیجه مایع سرد کننده با گرفتن حرارت نهان تبخیر خود از محیط خنک‌ کننده، باعث ایجاد برودت در موادی که با قسمت خنک‌ کننده در ارتباطند می‌گردد. سپس گاز ناشی از تبخیر، به کمپرسور منتقل می‌شود. با عبور بخار با سرعت در یک مسیر هوای کندانسور مکیده می‌شود. خلاء در کندانسور به علت تبدیل بخار به اب و اختلاف حجم بین بخار و اب ایجاد می‌گردد.

انواع چیلر تراکمی

اجزا اصلی چیلرهای تراکمی عبارتند از: کمپوسور، اواپراتور، شیر انبساط و کندانسور. وظیفه کمپرسور ایجاد نیروی محرکه درون دستگاه می باشد و وظیفه اواپراتور خنک کاری آب گرم وارد شده. وظیفه کندانسور نیز انجام عمل میعان می باشد.

انواع چیلر تراکمی

بر اساس نحوه کار کمپرسوری که درون چیلرهای تراکمی استفاده شده است چیلرهای تراکمی به دستهای زیر تقسیم بندی می شوند.

  • چیلر تراکمی رفت و برگشتی
  • چیلرهای تراکمی با کمپرسور سانتریفیوژی
  • چیلر تراکمی اسکرو
  • چیلرهای تراکمی اسکرال Scroll

اصول کار چیلر تراکمی

اصول كار چیلر تراکمی بدين شكل مي باشد كه سيال مبرد وارد لوله‌ها يا به اصطلاح تبخير كننده كه در داخل اتاق يا محلي كه مي خواهيم سرد كنيم مي شود گرما از هواي اتاق به سيال مبرد داده مي شود و سيال در نتيجه گرفتن گرما تبخير مي شود و در عوض درجه حرارت اتاق پايين مي آيد و دارای شرایط زیر باشد:

  1. دمای آب رفت برج خنک کن بایستی 28 درجه سانتيگراد باشد.
  2. دمای آب برگشت کولینگ تاور بایستی 5 درجه سانتیگراد با رفت اختلاف داشته باشد.
  3. فشار گاز فریون در مکش چيلر تراکمي بايستي 45 تا 75 پياسآي ورانش 200 تا 260 پیاسآی باشد با کندانسور آبی.
  4. هنگامي که ميخواهيم گاز تزريق کنيم بايستي شير سرويس آن را ببنديم.
  5. در حالت کارکرد چيلر تمامي شيرهاي آن بايستي باز باشد. مکش – رانش – مایع.
  6. براي روشن کردن چيلر ابتدا فن برج سپس پمپ فن کوئل و بعد از آن پمپ برج را روشن می کنیم.
  7. براي وکيوم کردن چيلر بايستي چيلر خاموش باشد.
  8. براي روغن زدن هم بايستس دستگاه خاموش باشد.
  9. فشار روغن حداقل PSi 20 بيشتر از درجه فشار مکش باشد.
  10. سطح شيشه نشان دهنده مايع مبرد بايد صاف و بدون حالت کف زدگي باشد.
  11. روغن داخل کمپرسور حدود 1/2 سطح شيشه روغن نما باشد و اگر از 1/4 سطح شيشه کمتر باشد روغن لازم را تامين کنيد.
  12. مقدار اسيد براي هر ظرفيت چيلر معادل 1/5 کيلوگرم پيشنهاد مي شود.
  13. از گيج قرمز براي فشار زياد و تست ازت استفاده مي شود.
  14. از گيج آبي (یا سبز) براي فشار کم و وکيوم کردن دستگاه چيلر استفاده ميشود.
  15. در کنار دريا فشار وکيوم بايستس 1.29 اينچ جيوه باشد و در تهران 27 اينچ جيوه.

چیلر جذبی

در چیلرهای جذبی برخلاف چیلرهای تراکمی از جذب کننده (Absorber) و مولد حرارتی (ژنراتور) بجای کمپرسور استفاده می‌گردد.

عمومی‌ترین خنک‌کننده در چیلرهای جذبی سیستم برمید لیتیم (لیتیوم برماید) است. در این سیستم، در قسمت جذب کننده، بخار آب توسط لیتیوم برماید غلیظ جذب شده و در قسمت مولد حرارتی، آب بر اثر حرارت تبدیل به بخار می‌شود. بخار آب در کندانسور که دارای فشار ۱/۰ اتمسفر است به حالت مایع در می‌آید و سپس در خنک‌ کننده که تحت فشار ۰۱/۰ اتمسفر دوباره به بخار تبدیل می‌گردد و آب برای اینکه تبخیر گردد گرمای نهان خود رااز محیط خنک‌ کننده می‌گیرد و باعث ایجاد برودت می‌گردد سپس بخار آب ایجاد شده در خنک‌ کننده به جذب کننده منتقل می‌گردد و دوباره این چرخه تکرار می‌شود.

محصول پر فروش و مرتبط با چیلر: هواساز

انواع چیلر جذبی

چلیرهای جذبی به دو گروه تک اثره و دو اثره تقسیم می شود:

چیلر جذبی تک اثره

که خود به سه دسته چیلرهای تک اثره با تغذیه بخار، تک اثره با تغذیه آب داغ (دمای بالای ۱۰۰ درجه سانتیگراد) و تک اثره با تغذیه آب گرم (دمای زیر۱۰۰ درجه سانتیگراد) تقسیم می‌شوند که نحوه کار آنها مشابه بوده و همگی دارای حداقل یک مولد حرارتی می‌باشند.

چیلر جذبی دو اثره

که به دو دسته دو اثره با تغذیه بخار و دو اثره با شعله مستقیم طبقه‌بندی می‌شوند. این چیلرها، جز نسل جدید چیلرهای جذبی بوده و دارای سیکل تبرید کاملتری نسبت به چیلرهای جذبی تک اثره‌ است.

ضریب عملکرد چیلرهای جذبی و چیلرهای تراکمی

  • ضریب عملکرد چیلرهای جذبی تک اثره بین ۰٫۶ الی ۰٫۸ است.
  • ضریب عملکرد چیلرهای جذبی دو اثره ۱ است.
  • ضریب عملکرد چیلرهای تراکمی بین ۲ تا ۶٫۱ است.

در چیلرهای جذبی انرژی ورودی گاز میباشد که COP آن بر اساس آن محاسبه می شود ولی در چیلرهای تراکمی انرژی ورودی آن برق است که در این صورت نمی توان COP این دو را با هم مقایسه کرد. با توجه به تولید برق با استفاده از گاز و افت 70 درصدی شبکه انتقال برق و راندمان 18 تا 30 درصدی نیروگاه‌ها COP چیلرهای تراکمی بر اساس گاز ورودی تقریبا برابر 1 می باشد که از چیلر جذبی کمتر است.

چیلر تراکمی هوا خنک

چیلرهای تراکمی به دو سته چیلر هوا خنک و آب خنک تقسیم بندی می شود به صورتی که روش کارکرد و قطعات آنها بسیار شبیه به هم هستند ولی با این تفاوت که در چیلر تراکمی هوا خنک، کندانسور سیستم از نوع هوا خنک بوده و با هوای محیط که توسط فنهایی که بالای چیلر هستند خنک کاری صورت میگیرد ولی در چیلرهای آب خنک کندانسور با استفاده از آب خنک می شود که این آب در برج خنک کننده خنک کاری می شود. به چیلرهای تراکمی هوا خنک، چیلر هوا خنک یا چیلر هوایی نیز گفته می شود.

چیلرهای هوا خنک یکی از مناسب ترین دستگاه‌های سرمایش برای مصارف مسکونی، تجاری، اداری، صنعتی، ورزشی و… می باشد. از چیلر هوایی در مناطقی که مشکل تامین آب دارد و یا هزینه آب رسانی بالا است مقرون به صرفه می باشد.

چیلر تراکمی هواخنک

به طور کلی چیلرهای تراکمی بر اساس سیستم خنک شوندگی (کندانسور) بر 2 نوع تقسیم بندی می شوند (آب خنک و هوا خنک) و بر اساس نوع کمپرسور بر 4 نوع (اسکرو، اسکرال، پیستونی، سانتریفیوژی)

اصول کار چیلر هوا خنک

اصول کار چیلر هوا خنک اینگونه است که آب را در یک مدار بسته سرد کرده و به یونیتهای داخل ساختمان مانند فن کویل و هوا ساز منتقل میکند. آب سر در لوله‌های فن کویل و هوا ساز جریان پیدا کرده و یک فن با دمیدن هوا به لوله‌ها دمای هوای محیط را کاهش میدهد و آب گرم شده دوباره به سیستم برای خنک کاری مجدد بر میگردد.

انواع چیلر بر اساس سیستم خنک شوندگی

  • کندانسور آبی یعنی نیازمند به برج خنک کننده
  • کندانسور هوایی یعنی بی نیاز به آب

انواع کمپرسورهای چیلر هوا خنک

  1. کمپرسور اسکرال (حلزونی): در این نوع کمپرسور ها مبرد بین دو چرخ دنده حلزونی که یکی متحرک و دیگری ثابت است متراکم شده و خارج می شود.
کمپرسور چیلر هوا خنک
  1. کمپرسور اسکرو (مارپیچ): در این نوع کمپرسورها مبرد بین دو چرخ دنده که به صورت مارپیچ است متراکم میشود.
کمپرسور اسکرو چیلر
  1. کمپرسور پیستونی (رفت و برگشتی): یک کمپرسور پیستونی همزمان با رفت و برگشت، عمل مکش و دهش را نیز انجام می‌دهد که باعث متراکم شدن گاز مبرد شده و حرکت پیستون از طریق حرکت دوار موتور و به کمک یک میل لنگ انجام می‌گیرد.
کمپرسور پیستونی چیلر هوا خنک
  1. کمپرسور سانتیریفیوژی: کمپرسور گریز از مرکز با استفاده از افزایش انرژی جنبشی گاز خنک مبرد، به کمک پره‌های دوار، فشار و دمای گاز را بالا برده و متراکم میکند.. گاز به داخل محفظه مکیده شده و پره، گاز را مجبور به چرخش با سرعت بالا می‌کند. در نهایت گازی که بیشترین سرعت را دارد از یک دیفیوزر عبور می کند و در آن حجم گاز افزایش و سرعتش کاسته می‌شود. در این فرآیند انرژی جنبشی گاز در فشار پایین و سرعت بالا، به سرعت پایین و فشار بالا مبدل می‌شود. با افزایش سرعت دورانی پره، فشار نهایی نیز دچار افزایش می شود در کمپرسور گریز از مرکز، تمام فرایند مکش، تراکم و تخلیه به طور همزمان و مداوم اتفاق می افتد.
کمپرسور سانتریفوژی چیلر هوا خنک

مزایای چیلر تراکمی هوا خنک

  1. چیلر هوا خنک نیازی به برج خنک کننده ندارد
  2. حذف هزینه‌های مربوط به لوله کشی کندانسور آبی
  3. امکان نصب کنترلر برای سیستم و کنترل از راه دور
  4. چیلرهای هوا خنک آب کمتری مصرف میکند
  5. مناسب برای آب و هوای گرم و خشک ایران
  6. این نوع چیلرها نیازی به فضا بسته ندارد و در محیط باز قرار میگیرند
  7. هزینه نگهداری کمی به خریدار تحمیل می نمایند
  8. عدم یخ زدگی هوا
  9. عدم ایجاد و بستن رسوب درون سیستم بدلیل عدم استفاده از آب و در نتیجه عمر دو یا سه برابری چیلر هواخنک

معایب چیلر تراکمی هوا خنک

  1. چیلر آب خنک معمولا ارزانتر از چیلرهای هوا خنک هستند در حقیقت هزینه اولیه زیاد چیلرهای هوا خنک بسیاری از کارفرمایان را از انتخاب این نوع سیستم خنک کننده باز می دارد.
  2. چیلر آب خنک کارآمد تر هستند به ابن مفهوم که قدرت خنک کنندگی آب از هوا بیشتر است.
  3. مشکل در فراهم کردن هوای تازه نیز یکی از معایب چیلرهای هوایی می باشد.
  4. نویز و صدایی که بدلیل مکیدن هوا در چیلر هوا خنک ایجاد می شود بعضا آزار دهنده است.
  5. با توجه به اینکه بدنه چیلرهوا خنک در محیط سر باز باید نصب شود بدن هدستگاه عمری کمتری نسبت به نمونه‌های آب خنک دارد چرا که باران و نور خورشدی باعث فرسودگی زود هنگام این سیستم ها نسبت به چیلر تراکمی آب خنک که در موتورخانه و محیط امن نصب می گردد، خواهد شد.
معایب چیلر هوا خنک

راندمان چیلرهای آبی همواره بیشتر از چیلرهای هوایی می‌باشند، اما امتیاز چیلرهای هوایی بی نیاز بودنشان از آب و نتیجتا کاهش رسوبات و افزایش طول عمر کل سیستم تاسیسات می‌باشد. ضمنا در مواقع قطعی آب، چیلر هوایی به کار خود ادامه خواهد داد.

ناب ملل بزرگترین شرکت طراحی چیلر و بروز ترین تولید کننده چیلر تراکمی، چیلر هوا خنک و مینی چیلرهای آپارتمانی آمادگی خود را بمنظور ارائه خدمات رایگان محاسبه ظرفیت چیلر، کمک در انتخاب نوع چیلر با توجه به امکانات موجود در هر پروژه و مشاوره رایگان در زمینه طراحی چیلر اعلام می نماید.

ما ادعا نمیکنیم بهترین تولید کننده هستیم ولی اثبات می کنیم در زمینه طراحی چیلر بروزترین هستیم.

تمامی محصولات تولید شده در گروه صنعتی ناب ملل دارای گواهی استاندارد CE (استاندارد اتحادیه اروپا) می‌باشند و قابل صادرات به تمامی کشورها می باشد.

بدلیل جدید بودن نسل چیلرهای هوایی با کمپرسور اسکرو در ادامه به بیان مکانیزم عملکرد و معایب و مزایای این سیستم می پردازیم.

چیلر‌های تراکمی هوا خنک با کمپرسور اسکرو

چیلرهای نوع Screw را بایستی نسل جدید چیلرهای تراکمی به حساب آورد.

تکنولوژی ساخت و نوع خاص کمپرسورهای این دستگاه‌ها که از نوع مارپیچی می‌باشند، امکانات ویژه‌ای را نسبت به چیلرهای تراکمی نوع معمولی به وجود آورده است.

کنترل ظرفیت یا همان مکانیزم بی‌بار کننده (Unloader) که توسط فشار روغن فعال می‌شود، به منظور کاهش بار در حین راه‌اندازی و کنترل ظرفیت در حین کاربری به صورت کاملا متناسب با میزان تبرید مورد نیاز استفاده می‌شود که این امر سبب عمر بسیار طولانی‌تر دستگاه و راندمان بی‌نظیر آن نسبت به سایر سیستم‌ها شده و هزینه انرژی، تعمیر و نگهداری را کاهش چشمگیری می‌دهد. بی‌بار کردن کمپرسور متناسب با کاهش بار سیستم نه تنها سبب کاهش توان ورودی به کمپرسور می‌گردد، بلکه تنش‌های وارده به موتور و کمپرسور را که در اثر تعداد دفعات روشن – خاموش شدن به وجود می‌آید نیز کاهش می‌دهد در نتیجه نیاز به تعمیرات به حداقل خواهد رسید.

ملاحظه می‌گردد که در صورت استفاده از این سیستم علیرغم جایگزینی انرژی الکتریکی به جای انرژی سوخت گاز و آب، مصرف انرژی در حالت کاملا بهینه قرار می‌گیرد که این خود هزینه‌های بهره‌ برداری را نسبت به چیلرهای تراکمی معمولی کاهش خواهد داد.

چیلر هوا خنک اسکرو

سهولت در راهبری وعدم نیاز به سیستم برج خنک کننده از ویژگی‌های بارز این سیستم می‌باشد.

ویژگیها و مزایای چیلر تراکمی اسکرو

  • دارای ظرفیت‌های 24 تا 330 تن تبرید
  • 1 یا 2 کمپرسور نیمه بسته (semi hermetic) از نوع اسکرو
  • کندانسور با راندمان بالا و دارای فن با کوپل مستقیم
  • اواپراتور از نوع پوسته-لوله
  • سیستم کنترل میکروپروسسوری
  • چیلر‌های تراکمی هوا خنک با کمپرسور رفت و برگشتی
  • دارای ظرفیت‌های 14 تا 118 تن تبرید
  • 1 یا 2 کمپرسور نیمه بسته (semi hermetic) از نوع رفت و برگشتی
  • کندانسور با راندمان بالا و دارای فن با کوپل مستقیم
  • اواپراتور از نوع پوسته-لوله
  • سیستم کنترل میکروپروسسوری
مزایای چیلر هوا خنک

مشخصات فنی و امکانات خاص چیلرهای تراکمی هوا خنک اسکرال ناب ملل:

  1. دستیابی به ضریب عملکرد (COP) قابل ملاحظه و استفاده از کنترلرهای میکرو پروسسور برای کنترل ظرفیت کمپرسور و مصرف بهینه انرژی
  2. نصب آسان و ابعاد کوچکتر نسبت به چیلرهای هوا خنک مشابه و هم ظرفیت
  3. دارای گواهینامه‌ها و استانداردهای بین المللی روز دنیا در طراحی و ساخت
  4. تست 100% در کارخانه و راه اندازی رایگان در محل پروژه داخل و خارج ایران
  5. دارای سیستم کنترل ظرفیت از طریق SLIDE VALVE
  6. سطح صدای دستگاه مطابق استاندارد BS ISO 3744 و راندمان چیلرهای هوا خنک مطابق با استاندارد ASHARE 90.1 می باشد.
  7. عمر بالای کمپرسور
  8. عدم نیاز به برج خنک کننده
  9. اواپراتور از نوع پوسته و لوله
  10. مجهز به کویلهای کندانسوری V-TYPE با لوله مسی و فینهای آلومنیومی
  11. موتور فنهای کندانسور دارای کلاس حرارتی CLASS F و کلاس حفاظتی IP-55
  12. کلیه ادوات کنترلی و تابلو برق از نوع ضد آب
  13. امکان مونیتورینگ سیستم به صورت ریموت در صورت سفارش
  14. امکان استفاده از گازهای مبرد R22 و R410
  15. نصب کمپرسورهای دیجیتال اسکرال در صورت تائید کارفرما
  16. نمایش مکانیزم عملکرد دستگاه
  17. نمایش ارتباط ماژول و نمایش ماژول ها ACTIVE , ONLINE
  18. نمایش خروجی ماژول ها
  19. نمایش ساعت کارکرد پمپ و کمپرسور
  20. تنظیمات Operation Mode
  21. تنظیم و نمایش پارامترهای کار دستگاه در حالت Heating ,Cooling ,Auto
  22. تنظیم زمان قطع و وصل اتوماتیک، قطع دستی وصل اتوماتیک، قطع اتوماتیک وصل دستی و قطع و وصل دستی
  23. تنظیم ساعات کار دستگاه در ایام آخر هفته
  24. تنظیم ساعات کار دستکاه در ایام تعطیل در تقویم
  25. تنظیمات مخصوص سیستم ANTI FREEZE
  26. تنظیمات مخصوص سیستم DEFROST
  27. تنظیمات مخصوص حفاظت در برابر دمای بالا و پایین
  28. تنظیمات مخصوص کمپرسور (زمان راه اندازی دوباره و تاخیرات لازم)
  29. تنظیمات مخصوص کنترل شیر بای پس
قیمت چیلر هوا خنک

قیمت چیلر هوا خنک

پارامترهای تاثیر گذار بر قیمت چیلر هوایی عبارتند زا:

  • ظرفیت چیلر: هر مقدار ظرفیت دستگاه بالاتر رود قیمت چیلر هوا خنک نیز بالاتر خواهد رفت)
  • کمپرسور دستگاه: با توجه به مزایا و معایب هر یک از انواع کمپرسور و کشور تولید کننده اعم از چینی و یا اروپا و آمریکایی بودن کمپرسور قیمت چیلر هوا خنک تغییر می یابد.
  • نوع گاز مبرد درون دستگاه از R22 , R407 , R410 در قیمت چیلر هوایی تاثیر خواهند گذاشت.

عوامل بسیار زیادی در قیمت چیلر هوا خنک تاثیر دارند لیکن بمنظور ارتباط با کارشناس مرتبط و استعلام قیمت و مشاوره رایگان در خصوص محاسبه ظرفیت انواع چیلر با همکاران ما در شرکت ناب ملل تماس بگیرید.
