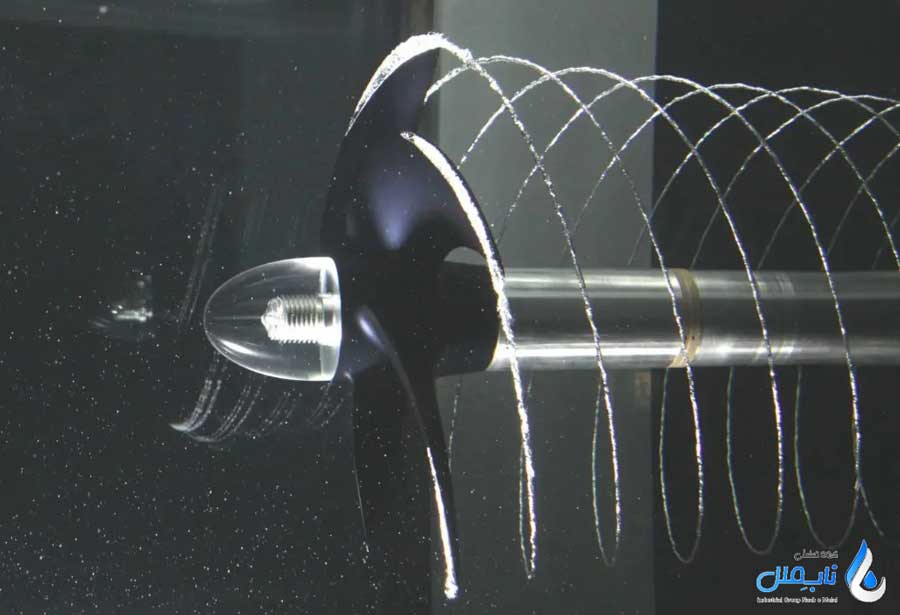

کاویتاسیون چیست؟

در بسیاری از سیستم های انتقال سیال مانند پمپ ها، توربین ها و پروانه های دریایی، پدیده ای به نام کاویتاسیون (Cavitation) ممکن است رخ دهد که می تواند عملکرد تجهیزات را به شدت تحت تأثیر قرار دهد. کاویتاسیون به تشکیل و فروپاشی ناگهانی حباب های بخار در داخل مایع گفته می شود؛ پدیده ای که در اثر کاهش فشار موضعی سیال ایجاد می شود.

این حباب ها زمانی که وارد ناحیه ای با فشار بالاتر می شوند به سرعت فرو می ریزند و در اثر این فروپاشی، انرژی بسیار زیادی آزاد می شود. نتیجه این فرآیند می تواند ایجاد لرزش، صدا، کاهش راندمان و حتی تخریب قطعات فلزی تجهیزات باشد. شناخت دقیق کاویتاسیون برای مهندسان مکانیک، صنایع، نفت و گاز و تأسیسات اهمیت زیادی دارد؛ زیرا طراحی صحیح سیستم های سیال می تواند از بروز خسارات سنگین جلوگیری کند.

فهرست مطالب

پدیده کاویتاسیون چیست؟

کاویتاسیون پدیده ای فیزیکی در سیالات است که در آن حباب های بخار در داخل یک مایع تشکیل شده و سپس به طور ناگهانی فرو می ریزند. این پدیده زمانی رخ می دهد که فشار موضعی سیال از فشار بخار مایع کمتر شود. در چنین شرایطی بخشی از مایع تبخیر شده و حباب های بسیار ریزی از بخار ایجاد می شود. این حباب ها در جریان سیال حرکت می کنند و زمانی که وارد ناحیه ای با فشار بالاتر می شوند، به سرعت فرو می ریزند. فروپاشی حباب ها می تواند فشارهای لحظه ای بسیار بزرگی ایجاد کند که به سطح تجهیزات آسیب می زند.

برای درک بهتر، تصور کنید آب در حال عبور از یک پمپ یا پروانه است. اگر فشار در قسمتی از مسیر به اندازه کافی کاهش یابد، آب شروع به بخار شدن می کند و حباب هایی ایجاد می شود. وقتی این حباب ها به ناحیه ای با فشار بیشتر می رسند، به شدت می ترکند و همین انفجارهای میکروسکوپی باعث ایجاد صدا، لرزش و تخریب سطوح می شود.

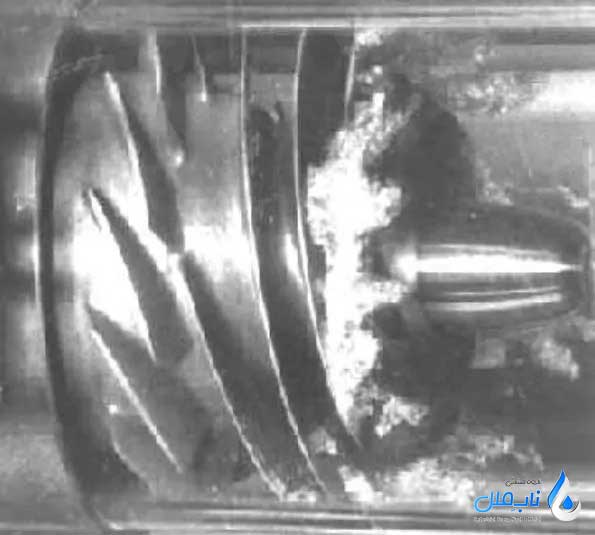

مکانیسم تشکیل کاویتاسیون

مکانیسم تشکیل کاویتاسیون به تغییرات فشار در یک سیال در حال جریان مربوط می شود. هنگامی که یک مایع درون تجهیزاتی مانند پمپ، توربین یا شیرها حرکت می کند، در برخی نقاط مسیر به دلیل افزایش سرعت جریان یا وجود تنگی در مسیر، فشار سیال کاهش می یابد. اگر این کاهش فشار به اندازه ای باشد که فشار موضعی سیال از فشار بخار آن در همان دما کمتر شود، مایع دیگر نمی تواند به طور کامل در حالت مایع باقی بماند و بخشی از آن به بخار تبدیل می شود. در نتیجه در داخل سیال حباب های بسیار ریزی از بخار شکل می گیرد که به آن ها حباب های کاویتاسیون گفته می شود.

این حباب ها در ناحیه کم فشار تشکیل شده و همراه جریان سیال در مسیر حرکت می کنند. زمانی که جریان سیال این حباب ها را به نواحی با فشار بالاتر منتقل می کند، شرایط پایداری آن ها از بین می رود. در این وضعیت بخار داخل حباب به سرعت متراکم شده و حباب به صورت ناگهانی فرو می ریزد. فروپاشی حباب ها فرآیندی بسیار سریع و همراه با آزاد شدن انرژی زیاد است و در مقیاس بسیار کوچک موج های ضربه ای قوی در داخل سیال ایجاد می کند. اگر این فروپاشی در نزدیکی یک سطح جامد مانند پره پمپ یا بدنه یک تجهیز رخ دهد، انرژی آزاد شده به صورت ضربه های بسیار کوچک اما پرقدرت به سطح فلز وارد می شود.

تکرار مداوم این فرآیند در یک نقطه باعث ایجاد حفره های ریز روی سطح فلز شده و به تدریج پدیده ای به نام خوردگی حفره ای به وجود می آورد. علاوه بر این، تشکیل و فروپاشی مداوم حباب ها موجب ایجاد لرزش، صداهای غیر عادی و کاهش راندمان تجهیزات می شود. به همین دلیل کاویتاسیون یکی از مهم ترین پدیده هایی است که در طراحی و بهره برداری از سیستم های انتقال سیال باید مورد توجه قرار گیرد، زیرا کنترل فشار و جلوگیری از رسیدن آن به کمتر از فشار بخار مایع می تواند از بروز این پدیده و خسارات ناشی از آن جلوگیری کند.

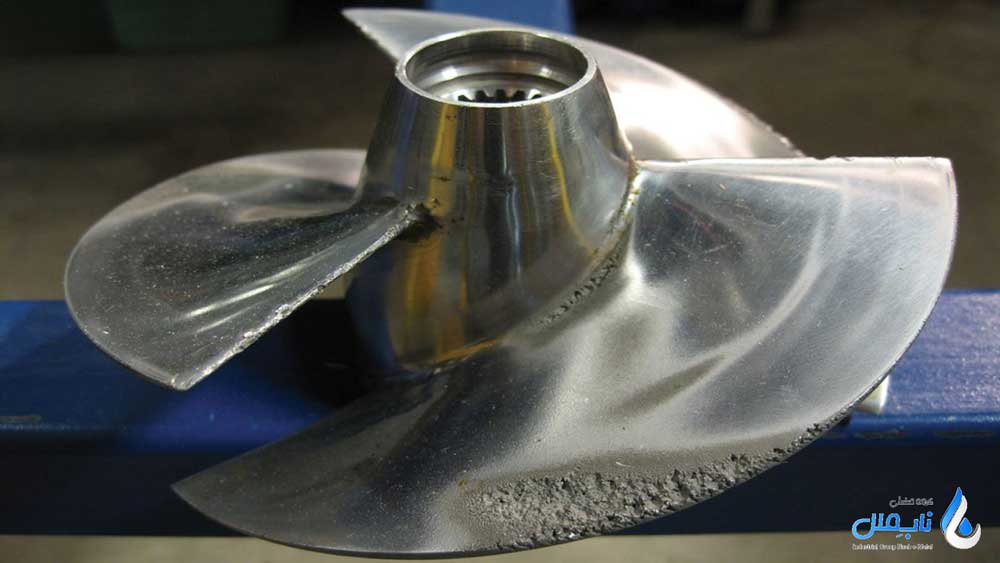

انواع کاویتاسیون

در مهندسی سیالات، انواع کاویتاسیون به شیوه و شرایطی بستگی دارد که حباب ها در آن تشکیل و فروپاشیده می شوند. هر نوع کاویتاسیون رفتار، شدت و اثرات متفاوتی دارد و درک آن برای تحلیل عملکرد پمپ ها، پروانه ها و سایر تجهیزات بسیار مهم است.

کاویتاسیون هیدرودینامیکی

رایج ترین نوع کاویتاسیون است و زمانی رخ می دهد که فشار موضعی سیال به دلیل افزایش سرعت یا تغییر شکل مسیر جریان کاهش پیدا می کند؛ مثل ورودی پمپ، لبه جلویی پره ها یا نواحی تنگ و گلوگاه ها. در این حالت، افت فشار باعث تبخیر آنی بخش کوچکی از مایع می شود و حباب ها درست در همان نقاط تشکیل می گردند. وقتی حباب ها به نواحی پرفشارتر منتقل می شوند، با شدت زیادی فرو می ریزند. این نوع کاویتاسیون بیشترین سهم را در ایجاد خوردگی، لرزش و کاهش راندمان پمپ ها دارد.

کاویتاسیون آکوستیکی

در این نوع، موج های صوتی با فرکانس بسیار بالا در مایع انتشار می یابند و باعث نوسان سریع فشار می شوند. در نقاطی که فشار موج به زیر فشار بخار مایع می رسد، حباب ها تشکیل می شوند و در همان لحظات بعد، با بازگشت فشار، حباب ها فرو می پاشند. این پدیده در دستگاه های اولتراسونیک، پزشکی، تمیزکاری صنعتی و فرایندهای شیمیایی کاربرد دارد. شدت فروپاشی در این نوع بسیار بالا است و از آن برای شکستن آلودگی ها، افزایش واکنش های شیمیایی و استریل سازی استفاده می شود.

کاویتاسیون اینرسی

در این حالت، حباب ها هنگام تشکیل ناپایدار بوده و در مدت بسیار کوتاهی با شدت بالایی فروپاشیده می شوند. فروپاشی حباب ها در این نوع همراه با تولید فشارهای لحظه ای بسیار زیاد (گاهی تا صدها مگاپاسکال) است و قوی ترین آسیب ها را ایجاد می کند. این نوع معمولاً زمانی رخ می دهد که شرایط جریان به سرعت تغییر کند یا یک افت فشار ناگهانی در سیستم به وجود آید.

کاویتاسیون غیراینرسی

در کاویتاسیون پایدار، حباب ها برای مدت طولانی تری در جریان باقی می مانند و فقط به صورت نوسانی تغییر اندازه می دهند بدون آنکه به سرعت فرو بریزند. این پدیده بیشتر در محیط هایی با امواج کم دامنه یا جریان آرام دیده می شود. اگرچه شدت تخریب آن نسبت به نوع اینرسی کمتر است، اما در صورت تداوم می تواند باعث لرزش، نویز و کاهش راندمان شود.

کاویتاسیون در پمپ ها

کاویتاسیون در پمپ ها زمانی رخ می دهد که فشار مایع در بخش ورودی پمپ یا در داخل آن به کمتر از فشار بخار مایع برسد. در این شرایط بخشی از مایع تبخیر شده و حباب های بخار در داخل جریان تشکیل می شوند. این حباب ها معمولاً در ناحیه ورودی پروانه یا پشت پره های پمپ ایجاد می شوند و همراه جریان سیال به سمت نواحی با فشار بیشتر حرکت می کنند. هنگامی که حباب ها وارد این نواحی پرفشار می شوند، به طور ناگهانی فرو می ریزند و در نتیجه موج های ضربه ای بسیار کوچکی ایجاد می کنند.

فروپاشی مکرر این حباب ها در نزدیکی سطوح فلزی، به ویژه روی پره های پمپ، باعث ایجاد خوردگی حفره ای و آسیب تدریجی به قطعات می شود. علاوه بر این، کاویتاسیون می تواند باعث ایجاد صداهای غیرعادی، لرزش پمپ، کاهش راندمان و افت هد خروجی شود. در پمپ های سانتریفیوژ که کاربرد گسترده ای در صنعت دارند، این پدیده بیشتر در ناحیه چشم پروانه رخ می دهد.

یکی از عوامل مهم در بروز کاویتاسیون در پمپ ها، ناکافی بودن هد مثبت خالص مکش یا NPSH است. اگر مقدار NPSH موجود در سیستم کمتر از مقدار مورد نیاز پمپ باشد، احتمال تشکیل حباب ها و وقوع کاویتاسیون افزایش می یابد. عواملی مانند دمای بالای سیال، طول زیاد لوله مکش، ارتفاع زیاد پمپ نسبت به مخزن و طراحی نامناسب سیستم می توانند باعث کاهش فشار در ورودی پمپ و در نتیجه ایجاد کاویتاسیون شوند. به همین دلیل در طراحی و بهره برداری از پمپ ها باید شرایطی فراهم شود که فشار سیال در هیچ نقطه ای از سیستم به کمتر از فشار بخار آن نرسد.

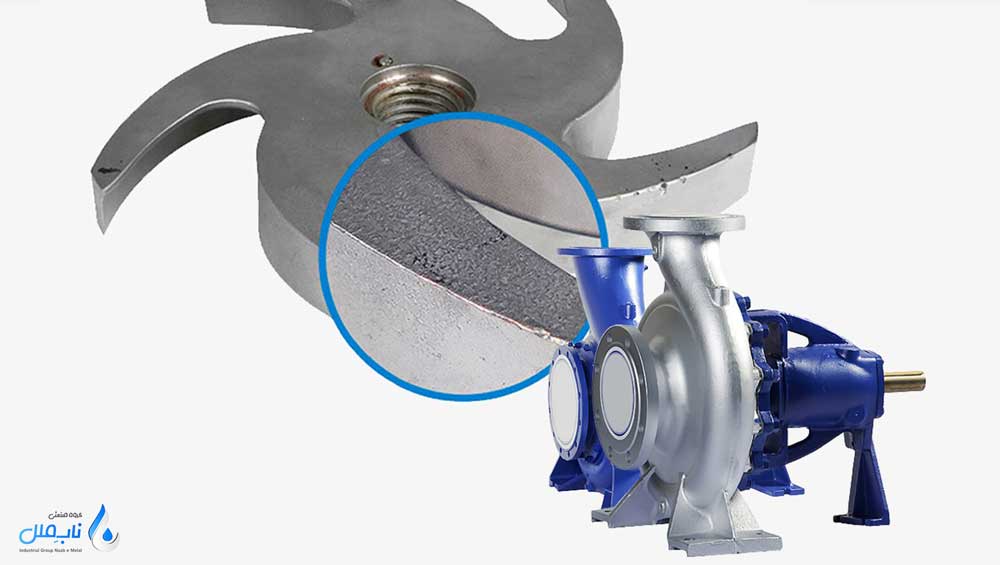

اثرات و خسارات کاویتاسیون

خوردگی/فرسایش حفره ای: ایجاد و فروپاشی ناگهانی حباب ها موج های ضربه ای و جت های میکرو ایجاد می کند که به سطح فلز می کوبند. نتیجه، حفره های ریز، لب پریدگی لبه پره ها، پوسته شدن سطح و در نهایت نازک شدن و شکست قطعه است. این آسیب معمولاً در نزدیکی لبه های پیشرو پره ها، چشم پروانه و نواحی تغییر ناگهانی فشار رخ می دهد.
کاهش راندمان و افت عملکرد هیدرولیکی: حضور حباب ها فضای مؤثر عبور سیال را کم کرده و الگوی جریان را آشفته می کند. این وضعیت باعث کاهش هد تولیدی، افت دبی، افزایش لغزش هیدرولیکی و بالا رفتن توان مصرفی می شود. نمود عملی آن، خروجی کمتر از نامی، کمبود فشار در شبکه و گرم شدن غیرعادی تجهیز است.
صدای غیرعادی: صدایی شبیه عبور شن ریزه یا خرد شدن سنگ ریزه ها در پمپ شنیده می شود. شدت صدا با شدت کاویتاسیون همبستگی دارد و می تواند در محدوده فرکانسی وسیعی ظاهر شود. این نشانه زودهنگام اغلب پیش از بروز آسیب جدی شنیده می شود.
ارتعاش و ناپایداری دینامیکی: فروپاشی خوشه ای حباب ها نیروهای ضربه ای متغیر ایجاد می کند که به ارتعاش بدنه پمپ و خط لوله منجر می شود. ارتعاش ها می توانند تشدید مودهای طبیعی مجموعه را فعال کرده و به خرابی یاتاقان ها، لقی بیش از حد شفت و آسیب آب بند مکانیکی بینجامند.
آسیب به پروانه و اجزای چرخان: لبه های پیشرو و سطوح مکشی پره ها دچار لب پریدگی، ریزترک و خستگی تسریعی می شوند. در موارد شدید، عدم تعادل جرمی ناشی از خوردگی موضعی باعث بالا رفتن ارتعاش و شکستگی پره یا شفت می گردد.
افزایش هزینه های تعمیر و نگهداری: نیاز به تعویض زودهنگام پروانه، سیل مکانیکی، یاتاقان و حتی بدنه پمپ افزایش می یابد. توقفات ناخواسته و هزینه های بازرسی/ماشین کاری سطح، هزینه کل مالکیت را بالا می برد.
کاهش عمر مفید تجهیز: تجمع آسیب های میکروسکوپی و خستگی حرارتی-مکانیکی ناشی از ضربه های تکراری، نرخ فرسایش را شتاب می دهد و عمر طراحی را کوتاه می کند. این اثر در سرویس های دما/فشار بالا بارزتر است.
اختلال در فرآیند و کیفیت محصول: نوسانات دبی و فشار می تواند کیفیت فرآیندهای حساس (مثل تغذیه راکتورها، عملکرد کولینگ تاورها یا فیلترهای شنی و سیستم فیلتراسیون کربنی) را کاهش دهد. حضور بخار و حباب ها ممکن است باعث حبس هوا، پدیده vapor lock و کاهش یکنواختی جریان شود.
ریسک های ایمنی و محیط زیستی: شکست ناگهانی قطعات تحت فشار می تواند نشت سیال، خطرات ایمنی برای پرسنل و آلودگی محیطی ایجاد کند. ارتعاش بیش از حد نیز احتمال شکست اتصالات و پایه ها را افزایش می دهد.

روش های تشخیص کاویتاسیون

گوش دادن به صدای غیرعادی: شایع ترین نشانه کاویتاسیون، تغییر صدای پمپ است. وقتی حباب های بخار داخل پمپ می ترکند، صدایی شبیه به عبور شن ریزه یا خرد شدن سنگ ریزه ها در لوله ها ایجاد می کنند. اگر پمپ شما ناگهان به جای صدای یکنواخت همیشگی، صدایی شبیه “تق تق” یا “غل غل” می دهد، به احتمال زیاد در حال تجربه کاویتاسیون هستید.
احساس لرزش های غیرطبیعی: اگر دست خود را روی بدنه پمپ یا لوله های متصل به آن بگذارید و لرزش های غیرعادی یا لرزش های شدیدی حس می کنید، این یکی از نشانه های جدی است. ضربات ناشی از ترکیدن حباب ها در مقیاس میلی ثانیه، شوک های کوچکی به قطعات داخلی وارد می کند که به صورت لرزش در کل بدنه پمپ ظاهر می شود.
افت ناگهانی فشار یا دبی: اگر متوجه شدید که پمپ دیگر مانند گذشته آب یا سیال را با فشار و حجم مناسب جابجا نمی کند، شک کنید. کاویتاسیون مثل این است که به جای سیال، حباب های بخار در حال حرکت باشند؛ این حباب ها فضای مفید را اشغال کرده و اجازه نمی دهند پمپ وظیفه اصلی خود را به درستی انجام دهد. افت هد (فشار خروجی) و کاهش جریان (دبی) از اولین نتایج افت راندمان است.
بررسی فشار ورودی: یکی از فنی ترین و دقیق ترین راه ها برای تشخیص، بررسی مقدار NPSH (هد مثبت خالص مکش) است. به زبان ساده، اگر فشار در ورودی پمپ کمتر از حداقل فشار مورد نیاز برای جلوگیری از تبخیر مایع باشد، کاویتاسیون رخ می دهد. با استفاده از گیج های فشار در سمت مکش، می توانید بفهمید که آیا فشار ورودی به محدوده خطرناک رسیده است یا خیر.

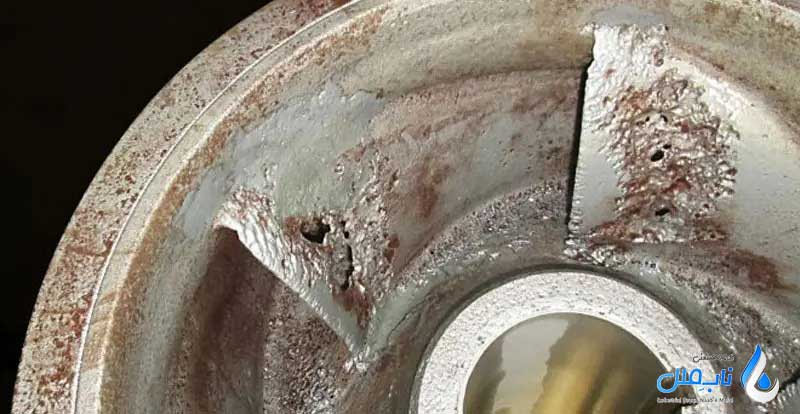

مشاهده علائم فیزیکی روی قطعات: اگر پمپ را باز کردید و روی پروانه یا دیواره داخلی بدنه، حفره های ریز، سطوح متخلخل یا حالت “لب پریدگی” دیدید، این ها اثرات بجا مانده از کاویتاسیون های گذشته است. انگار که سطح فلز توسط موریانه خورده شده باشد؛ این حفره زایی دقیقاً به دلیل ضربات حباب ها ایجاد شده است.
افزایش دمای غیرعادی تجهیزات: به دلیل درگیری قطعات داخلی و نوسانات جریان، گاهی اوقات انرژی هدر رفته به صورت گرما ظاهر می شود. اگر دمای یاتاقان ها یا بدنه پمپ نسبت به حالت نرمال افزایش یافته است، ممکن است سیستم به دلیل فشارهای ناشی از کاویتاسیون در حال تقلا باشد.
نوسانات در آمپر مصرفی: در بسیاری از موارد، زمانی که پمپ دچار کاویتاسیون می شود، به دلیل تغییر چگالی سیالِ در حال چرخش (ترکیب مایع و بخار)، آمپرمتر تابلو برق نوسانات خفیفی را نشان می دهد. البته این مورد نیاز به بررسی دقیق تر دارد، اما می تواند به عنوان یک نشانه کمکی استفاده شود.

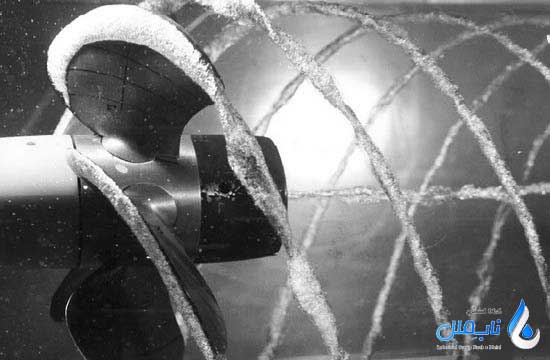

روش های جلوگیری از کاویتاسیون

افزایش فشار ورودی سیال: یکی از مؤثرترین راه ها برای جلوگیری از کاویتاسیون، بالا بردن فشار سیال در ورودی پمپ یا تجهیز است. وقتی فشار مکش افزایش یابد، احتمال اینکه فشار به زیر فشار بخار برسد کاهش پیدا می کند. این کار می تواند با بالا بردن سطح مخزن تغذیه، استفاده از پمپ کمکی در خط مکش، یا افزایش فشار خط ورودی انجام شود. نتیجه این است که NPSH موجود افزایش یافته و شرایط پایدارتری برای عملکرد تجهیز فراهم می شود. یکی از روش‌های مؤثر برای افزایش NPSH موجود، نصب بوستر پمپ در مسیر مکش است که فشار ورودی را تثبیت می کند و از تشکیل حباب های کاویتاسیونی جلوگیری می کند.
کاهش افت فشار در مسیر مکش: برای جلوگیری از افت ناخواسته فشار در لوله مکش، باید مسیر جریان تا حد ممکن کوتاه، مستقیم و با قطر مناسب انتخاب شود. وجود زانوها، شیرآلات صنعتی زیاد، یا لوله های با زبری بالا باعث افت فشار می شود و سیال را مستعد کاویتاسیون می کند. با حذف موانع غیرضروری، افزایش قطر لوله و استفاده از اتصالات مناسب، فشار ورودی پمپ حفظ شده و احتمال تشکیل حباب های کاویتاسیونی کاهش می یابد.
انتخاب صحیح پمپ: پمپ باید به گونه ای انتخاب شود که مقدار NPSH مورد نیاز آن از NPSH موجود کمتر باشد. اگر پمپی انتخاب شود که نیازمند فشار بالای مکش باشد، احتمال بروز کاویتاسیون بالا می رود. همچنین نوع پمپ باید متناسب با ویژگی های سیال، به خصوص فشار بخار آن، انتخاب شود. انتخاب نادرست پمپ می تواند حتی با رعایت فاکتورهای دیگر باعث بروز کاویتاسیون شود.
کاهش دمای سیال: بالا بودن دمای سیال باعث افزایش فشار بخار آن می شود، و این یعنی پمپ کردن سیال در همان فشار مکش، آسان تر باعث کاویتاسیون می شود. با کنترل دما، استفاده از مبدل حرارتی یا جلوگیری از گرم شدن سیال در مسیر جریان، می توان فشار بخار سیال را کاهش داد و آن را از محدوده خطر دور نگه داشت.
کاهش سرعت جریان یا دور پمپ: سرعت زیاد جریان در ورودی پمپ می تواند باعث کاهش فشار موضعی در سیال شود. وقتی سرعت سیال یا دور چرخش پمپ زیاد باشد، افت فشار در ناحیه مکش افزایش پیدا می کند و ممکن است فشار به کمتر از فشار بخار سیال برسد و حباب های بخار تشکیل شوند. با کاهش سرعت جریان، تنظیم دبی عبوری یا کاهش دور پمپ، شرایط فشار در ورودی پایدارتر شده و احتمال تشکیل کاویتاسیون کمتر می شود.
طراحی مناسب ورودی پمپ: نحوه طراحی ورودی پمپ و پروانه نقش مهمی در جلوگیری از کاویتاسیون دارد. اگر جریان سیال به صورت یکنواخت و بدون آشفتگی وارد پمپ شود، افت فشار ناگهانی کمتر رخ می دهد. استفاده از طراحی مناسب دهانه مکش، جلوگیری از تشکیل گردابه در ورودی مخزن و در برخی موارد استفاده از قطعه ای به نام inducer در ابتدای پروانه می تواند جریان را یکنواخت تر کرده و احتمال تشکیل حباب های بخار را کاهش دهد.
نگهداری و بهره برداری صحیح از سیستم: شرایط بهره برداری نادرست می تواند حتی در سیستم هایی که طراحی مناسبی دارند نیز باعث کاویتاسیون شود. ورود هوا به خط مکش، گرفتگی صافی ها و فیلترها، یا کار کردن پمپ در دبی های بسیار پایین می تواند فشار موضعی را کاهش دهد و زمینه ایجاد حباب های بخار را فراهم کند. با انجام بازرسی های دوره ای، تمیز نگه داشتن فیلترها و کار کردن پمپ در محدوده عملکرد طراحی شده، می توان از بروز این پدیده جلوگیری کرد. یکی از عوامل تشدیدکننده کاویتاسیون، وجود گازهای محلول به‌ویژه اکسیژن در سیال است. استفاده از دی اریتور با حذف این گازها، به پایداری فشار و کاهش احتمال تشکیل حباب‌های مخرب کمک می‌کند.

کاربردهای مفید کاویتاسیون

تمیزکاری فراصوتی: یکی از کاربردهای مفید کاویتاسیون در دستگاه های تمیزکاری فراصوتی است. در این روش امواج فراصوت در مایع ایجاد می شوند و باعث تشکیل و ترکیدن حباب های بسیار ریز می گردند. انفجار این حباب ها در نزدیکی سطح قطعات باعث جدا شدن آلودگی ها، چربی ها و ذرات بسیار ریز از سطح می شود. از این روش برای تمیز کردن قطعات دقیق مانند ابزارهای پزشکی، قطعات الکترونیکی و جواهرات استفاده می شود.
همگن سازی و مخلوط کردن مواد: در صنایع شیمیایی و غذایی از کاویتاسیون برای مخلوط کردن بهتر مواد استفاده می شود. ترکیدن حباب ها در مایع باعث ایجاد جریان های موضعی قوی و آشفتگی در سیال می شود که به پراکنده شدن ذرات و یکنواخت شدن مخلوط کمک می کند. این پدیده در تولید امولسیون ها، سس ها و برخی فرآورده های شیمیایی کاربرد دارد.
خرد کردن ذرات و سلول ها: در برخی فرایندهای آزمایشگاهی و زیستی، از کاویتاسیون برای شکستن سلول ها یا خرد کردن ذرات استفاده می شود. انرژی آزاد شده هنگام ترکیدن حباب ها می تواند دیواره سلول ها را تخریب کند و محتویات آنها را آزاد نماید. این روش در تحقیقات زیست شناسی، استخراج مواد داخل سلولی و برخی فرایندهای داروسازی کاربرد دارد.
تصفیه و گندزدایی آب: کاویتاسیون می تواند در فرایندهای تصفیه آب نیز مفید باشد. هنگام ترکیدن حباب ها، دما و فشار موضعی بسیار بالا ایجاد می شود که می تواند برخی میکروارگانیسم ها را از بین ببرد و به تجزیه آلاینده های آلی کمک کند. به همین دلیل در برخی فناوری های نوین تصفیه آب و فاضلاب از کاویتاسیون استفاده می شود.
بهبود برخی واکنش های شیمیایی: در پدیده ای به نام سونوشیمی کاویتاسیون ناشی از امواج فراصوت باعث ایجاد شرایط دما و فشار بسیار بالا در مقیاس بسیار کوچک می شود. این شرایط می تواند سرعت بعضی واکنش های شیمیایی را افزایش دهد یا امکان انجام واکنش هایی را فراهم کند که در شرایط عادی به سختی انجام می شوند. این روش در برخی فرایندهای شیمیایی و صنعتی مورد استفاده قرار می گیرد.
