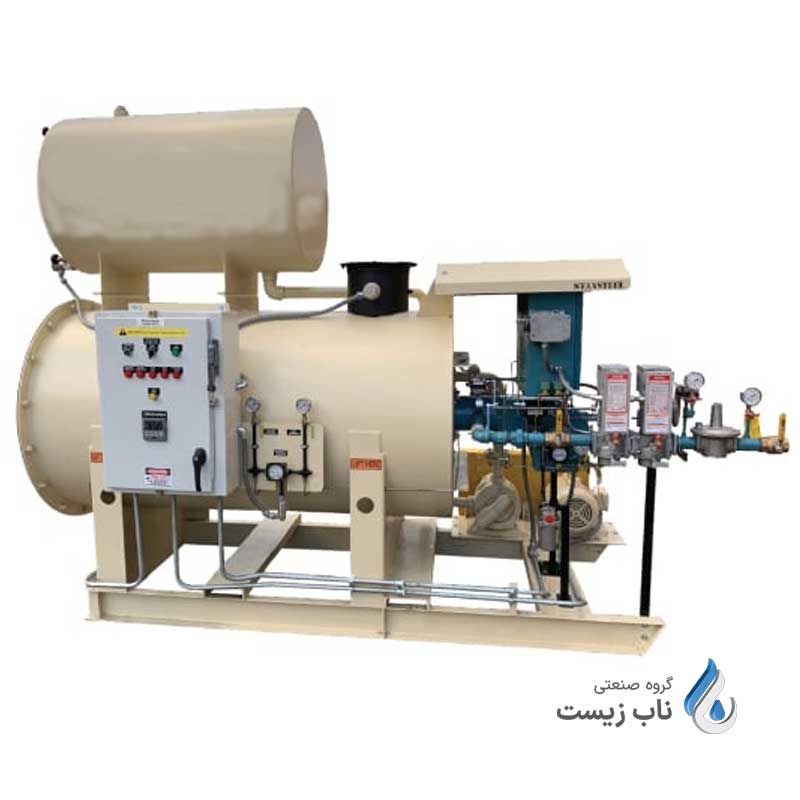

دیگ روغن داغ

دیگ روغن داغ یا بویلر روغن داغ به دستگاهی گفته می شود که در آن، روغن حرارتی داخل یک سیکل بسته جریان دارد و بوسیله مشعل، به دمای مورد نظر خود می‌رسد. فعالیت این دستگاه غالباَ در دمای عملیاتی بین 150 تا 300 درجه سانتیگراد انجام میشود و در فشار پایین، این تجهیزات گرمای بسیار بالایی ایجاد می نمایند. روغنها بطورکلی دارای ساختار خاصی نسبت به بسیاری از سیالات روانتر هستند. ازهمین رو برای حرارتدهی آنها برای رسیدن به دماهای عملیاتی بسیار زیاد، بایستی از همین بویلرهای مخصوص استفاده نمود.

جالب است بدانید که حرارتدهی روغنها و آب، تقریباَ برعکس همدیگر است. یعنی در دیگ های روغن داغ، با حرارتدهی گسترده و بدون افزایش فشار، میتوان روغنها را داغ نمود. این درحالیست که بدلیل ساختار مولکولی ساده‌تر آب، حرارتدهی آنها در دیگ بخار با افزایش فشار انجام میشود.

دیگ روغن داغ چیست؟

انواع دیگ روغن داغ، دستگاه‌هایی هستند که وظیفه تبادل گرمای غیرمستقیم بین یک سیال گرم (گازهای داغ حاصل از احتراق مشعل) و یک سیال سرد (روغن حرارتی مخصوص) را بر عهده دارند. بدین ترتیب با روشن شدن مشعل، گازهای شدیداَ گرمی به کویل برخورد نموده و روغن درون کویل‌ها به سرعت داغ میشوند. بیشینه‌ی دمای مورد استفاده برای گرمسازی روغنها در بویلرهای روغن داغ، حدود 300 درجه سانتیگراد است. جالب است بدانید که:

بمنظور گرم‌شدن و حرارتدهی مناسب به تمامی لایه‌های روغن، از یک پمپ سیرکولاسیون در دیگ روغن داغ استفاده میشود. پمپ‌های موردنظر به خوبی قادرند تا سیالات موجود در بویلرهای داغ روغن را به گردش دربیاورند. (بچرخانند)

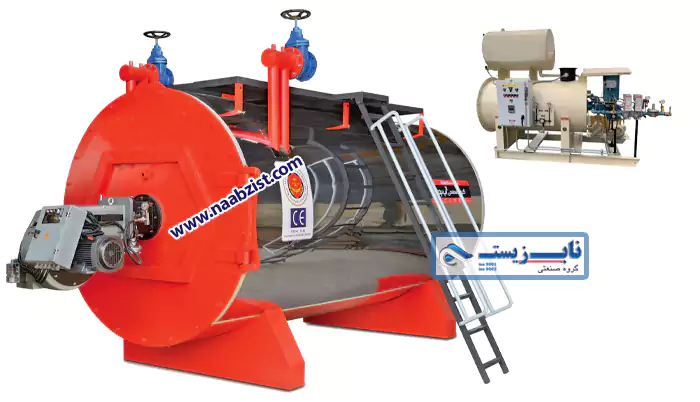

مزایای دیگ روغن داغ نسبت به دیگ بخار

یکی از مزیت­های این مدل بویلر نسبت به دیگ بخار دستیابی به دمای بالا در فشار کاری پایین می باشد. دمای کار دیگ روغن داغ معمولا بین 150 الی 300 درجه سلسیوس خواهد بود. لازم بذکر است که برای استفاده از دماهای بالاتر، نیازمند بکارگیری لوازم با توان تحمل دماهای بالا و روغن حرارتی مخصوص با نقطه­ جوش بالا می­باشد.

از دیگر مزیت­های دیگ روغن داغ نسبت به بویلرهای بخار می­توان به موارد زیر اشاره کرد:

1. عدم احتمال انفجار به دلیل فشار کار پایین
2. قابلیت طراحی در انواع ظرفیت‌ها و پاس‌های عملکردی
3. عدم خوردگی بویلر روغن داغ به دلیل ساختار شیمیایی روغن

4. به بلودانها، دی اریتور، کندانس تانکها، سیستمهای خلأشکن احتیاجی نخواهند داشت. (برخلاف بویلر بخار)

1. رسوب نمی‌گیرند و همچنین لوله ­ها و کویل­ ها دچار فرسایش نمیشوند.
2. تبادل حرارت بالا؛ به دلیل بالا بودن نقطه جوش روغن نسبت به آب

7. هزینه‌های نگهداری/و سرویس به مراتب پایینتری دارند.

1. سطح دیگها برای تبادل گرما، بسیار مناسب و بزرگ هستند. (عملیات حرارتدهی و تبدل گرما را تسریع می‌بخشند)
2. بکارگیری آسانتر
3. یخ نبستن روغنها در این تجهیزات
4. هزینه‌ی تمام شده‌ی پایینتر
5. ایمنی بیشتری در قیاس با دیگهای بخار دارند.

13. معمولاَ تله‌های بخار در دیگهای بخار رخ میدهد. درحالیکه این پدیده در بویلر روغن داغ اتفاق نمی‌افتد.

1. هیچگونه انفجاری در پی انباشت گازهای کامپکت‌شده در دیگهای روغن داغ رخ نمیدهد.

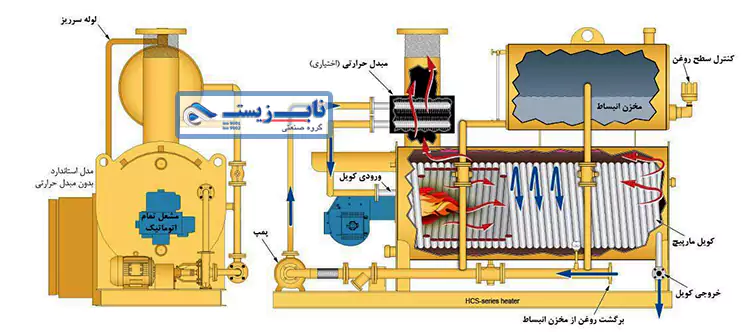

ساختار دیگ روغن داغ

روغن مخصوص حرارتی توسط یک پمپ سیرکوله داخل کویل مارپیچ که درون یک پوسته فلزی قرار دارد، در جریان است. مشعل/یا مشعل‌هایی نیز برای دیگ روغن داغ تعبیه میشوند. حرارت تولید شده توسط مشعل ها (با سوخت مورد نیاز گاز، گازوئیل و مازوت)، به کویل‌ها منتقل می­شود. یک ساختار پوسته‌ای نیز به دور کویلها کشیده میشود که معمولاَ از فولاد آتشخوار ساخته میگردد. (البته جنس پوسته بسته به درخواست کارفرما و استانداردهای حرارتی قابل تغییر می‌باشد)

اجزا و لوازم جانبی بویلر روغن داغ

• مشعل تمام اتوماتیک؛ جهت ایجاد احتراق لازم و تولید گرما.
•  پمپ سیرکوله؛ جهت به جریان درآوردن روغن درون کویل­ ها.
• الکتروپمپ دنده ­ای. (برای تزریق روغن درون سیستم)
• ترموستات دیجیتالی برای تنظیم دمای اگزوز و روغن.
• پرشر سوئیچ جهت تنظیم فشار روغن
•  توری تمام استیل در مسیر برگشت روغن. (بمنظورعمل صافی)
•  مانومتر روغن استیل به منظور مشاهده فشار رفت و برگشت سیستم.
•  ترموتر. (مشاهده حرارت رفت و برگشت سیستم)
•  لرزه ­گیر جهت تنش گیری لوله ­ها از پمپ سیرکوله.
• منبع تغذیه­ روغن.
• تابلو کنترل تمام اتوماتیک جهت کنترل دستگاه.

محصول پر فروش مرتبط: مخزن استیل

نحوه عملکرد دیگ روغن داغ

نحوه عملکرد این بویلرها چندان پیچیده نیست. بویلر روغن داغ با جریان یافتن روغن مخصوص در داخل کویل مارپیچ و با حرارتی که مابین این کویل مارپیچ ایجاد می شود، سبب گرم شدن روغن داخل تیوب ها میگردد. سپس توسط پمپ سیرکولاتور، روغنها در داخل سیستم سیرکوله چرخش پیدا می‌کنند. بدین طریق روغن بعد از دست دادن گرمای خود، داخل دیگ روغن داغ برگشته و با حرارت دادن دوباره، گرم شدن مجدد سیال اتفاق می‌افتد.

طبقه بندی انواع دیگ روغن داغ

دیگ ­های روغن داغ را می­توان بر اساس فاکتورهای مختلفی تقسیم بندی کرد:

1. نحوه قرار گیری:

مورد اول بر اساس نحوه قراری گیری دیگ است که به دو مدل افقی و عمودی تقسیم میگردد. انواع دیگ روغن داغ افقی دارای بازده بالایی هستند. همچنین بویلرهای روغن داغ عمودی نیز تولید میشوند که در ظرفیتهای پایین مورد استفاده قرار می گیرند. مزیتی که دیگ روغن افقی نسبت به دیگ روغن داغ عمودی دارد، راندمان بالاتر می‌باشد.

2. تقسیم بندی دیگ روغن داغ از لحاظ سوخت مصرفی:

• گازسوز
• گازوئیل سوز
• مازوت

البته مدلهای ترکیبی گاز-گازوئیل سوز نیز طراحی و تولید میشوند.

3. ظرفیت:

• مدلهای با ظرفیت کم: دیگهای روغن داغ از 400.000 کیلوکالری تا 1.000.000 کیلوکالری.
• مدل‌های با ظرفیت بالا: از 1.500.000 کیلوکالری تا 5.000.000 کیلوکالری.

4. تعداد پاس.

تقسیم بندی بویلر روغن داغ از لحاظ تعداد پاس

پاس، درحقیقت مسیر جابجایی سیال از ورودی تا خروجی دیگ می­باشد. به عنوان مثال اگر سیال از یک طرف وارد و از طرف دیگر خارج شود به آن تک پاس گفته می­شود. انواع این تقسیم بندی‌ها بلحاظ تعداد پاس‌ها، به شرح زیر است:

• تک پاسه
• دو پاسه
• سه پاس.

به‌بیان دیگر، به عبور سیال از ابتدا تا انتهای یک مبدل حرارتی یک پاس می‌گویند. حال اگر دو بار این اتفاق بیافتد، به آن دیگ دو پاسه و اگر سه بار تکرار شود، دیگ سه پاسه اتلاق می شود.

کاربرد دیگ روغن داغ

مهمترین کاربردهای دیگ روغن داغ در صنعت عبارتست لز:

• صنایع نساجی
• واحدهای تولید چوب و فرآورده های چوبی صنعتی
• انواع صنایع پلاستیک و فرآورده های پلیمری
• کارخانجات مربوط به مواد و سیالات شیمیایی
• صنایع کاغذسازی
• صنعت مواد غذایی و فرآورده‌های گوشتی و پروتئینی.
• شرکتهای تهیه روغنهای خوراکی
• کارخانجات تولید و عرضه روغن موتور.

انتخاب مشعل برای اویل بویلر

هنگام بررسی و انتخاب مشعل مناسب برای انواع دیگ بخار، بایستی به چند نکته توجه داشته باشید:

1. مشعلها در مارک‌های مختلفی تولید میشوند. بنابراین به سراغ شرکتهای معتبر و با قابلیت ارائه گارانتی بروید.
2. ظرفیت گرمادهی مشعلها بر حسب کیلوکالری، بایستی بیشتر از ظرفیت بویلر های روغن داغ باشد. بعنوان مثال برای یک دیگ بخار داغ با ظرفیت 400.000 کیلوکالری، انتخاب مشعلی با ظرفیت 600-700 هزار کیلوکالری مناسب می‌باشد.
3. قیمت مشعلها بسته به نوع شرکت تولیدکننده، بسیار متفاوت می‌باشد.
4. نوع سوخت (منبع انرژی) مشعل بسیار پراهمیت است. برخی از مشعل‌ها، گازسوز، برخی گازوئیل سوز؛ و برخی دیگر از سوخت مشترک گاز-گازوئیل و مازوت استفاده میکنند.

قیمت دیگ روغن داغ چگونه تعیین میشود؟

همانند نوع کارکرد خاص این بویلرها، عوامل موثر بر قیمت دیگ روغن داغ نیز نسبتاَ خاص هستند. از تعداد پاس و کیفیت منبع انبساط گرفته؛ تا نوع و ظرفیت و جنس مشعلها و کویلها، همه و همه بر هزینه تمام شده‌ی این تجهیزات موثر می‌باشند. ذیلاَ از مهمترین پارامترهای تأثیرگذار بر قیمت دیگ های روغن داغ نام برده‌ایم:

• جنس کویل
• توان پمپ سیرکوله
• میزان حرارتدهی
• حالت لایه‌های کویلها. (کویل درون دیگ می تواند تک کویله یا دو کویله و یا سه کویله باشد)
• فشار کاری
• تعداد پاس‌ها
• ظرفیت
• تعداد، ظرفیت و جنس مشعل
• دبی خروجی
• متریال پوسته
• نحوه قرارگیری عمودی یا افقی دیگ روغن داغ
• نوع برنرها بر اساس برند و نوع منبع سوخت.

جدول قیمت دیگ روغن داغ

برای اطلاع حدودی از قیمت دیگ روغن داغ، جدول زیر در اختیار شما عزیزان قرار گرفته است. بعلاوه اینکه مشخصات فنی مدلهای مختلف بویلر روغن داغ نیز در آن گنجانده شده است.

جدول قیمت دستگاه دیگ روغن داغ (قیمت‌ها بر مبنای میلیون تومان است)
ردیف	ظرفیت (برحسب کیلوکالری)	قیمت بویلر روغن داغ (بدون‌مشعل)	ظرفیت مشعل (کیلوکالری)	قیمت مشعل گازوئیل سوز (میلیون تومان)	قیمت مشعل گاز سوز	قیمت برنر گاز-گازوئیل ساز	دبی خروجی (مترمکعب)
1	400.000	35.400.000 تومان	600هزار	3.400.000 الی 4.200.000	4.900.000 الی 8.650.000	7.800.000 الی 11.000.000	20-22
2	500.000	42.100.000	800هزار	3.500.000 الی 5.100.000	6.750.000 الی 8.650.000	9.200.000 الی 13.700.000	30
3	750.000	58.900.000	1 میلیون	6.150.000	7.700.000 الی 9.200.000	11.700.000 الی 14.550.000	55
4	1.000.000	78.700.000	1.25 میلیون	6.700.000 الی 9.200.000	8.400.000 الی 14.300.000	12.800.000 الی 17.000.000	80
5	1.500.000	109.800.000	1.8 میلیون	7.200.000 الی 11.250.000	9.800.000 الی 17.450.000	14.350.000 الی 20.700.000	90
6	2.000.000	124.600.000	2.25 میلیون	7.800.000 الی 12.500.000	13.000.000 الی 18.600.000	15.500.000 الی 22.000.000	100
7	3.000.000	164.700.000	3.5 میلیون	15.500.000 الی 18.400.000	20.800.000 الی 28.850.000	26.900.000 الی 36.550.000	120
8	3.500.000	193.000.000	4 میلیون	16.900.000 الی 19.100.000	27.300.000 الی 33.800.000	36.650.000 الی 39.700.000	125
9	4.000.000	218.900.000	5 میلیون	استعلام	استعلام	استعلام	135
10	5.000.000	استعلام	6.2 میلیون	استعلام	استعلام	استعلام	150

راهنمای خرید دیگ روغن داغ

بویلر روغن داغ شرکت ناب ملل، طبق معتبرترین استانداردهای دنیا منجمله استاندارد BS2790 برای ساخت و استاندارد EN-BS12953  برای انتخاب متریال، طراحی و ساخته میشود. جهت خرید دیگ روغن داغ به دستور العملهای زیر توجه داشته باشید:

1. ظرفیت پروژه صنعتی خود را آنالیز نموده و سپس بویلر مخصوص خود را بلحاظ ظرفیتی سفارش دهید.
2. تعداد پاسها و جنس بدنه دستگاه را با هوشمندی در نظر بگیرید.
3. پس از فرآیند انتخاب و خرید، برای نصب دیگ روغن داغ همواره باید فنداسیونی هموار و کاملاَ تراز به ارتفاع 10 سانتی متر ایجاد کنید. (تا دیگ بر روی آن قرار بگیرد)
4. به فشار عملیاتی دیگها توجه نمایید. فشاری که روغن در بویلر روغن داغ تا دمای 300 درجه کار می کند، تقریبا فشار اتمسفر و نزدیک به آن است.
5. کیفیت ساخت و بازرسی دستگاه‌ها را تجزیه و تحلیل نمایید. بطورکلی بعد از انجام مراحل ساخت، بایستی تمامی تست های لازم از جمله تست های جوش و هیدرواستاتیک بر روی قسمت‌های تحت فشار انجام شود. شرکت معتبر مربوطه باید بعد از گرفتن تاییدیه‌های لازم، آماده ارسال دیگ به محل پروژه شود.

توصیه میشود در هنگام خرید دیگ روغن داغ حتما با کارشناسان فنی گروه صنعتی ناب ملل، مشاوره‌های لازم را انجام دهید؛ تا دیگ مناسبی را با بهترین عملکرد و بالاترین بازده را پیشنهاد دهند.
