منهول پلی اتیلن

منهول یا آدم رو، گودال یا تونلی است عمودی از جنس آجر، سنگ، پلی اتیلن، بتنی، پلاستیکی و فایبرگلاس یا کامپوزیت که برای جمع‌آوری و دسترسی به تاسیسات و شبکه‌های انتقال فاضلاب شهری و خانگی، آب، برق و مخابرات در زیر زمین استفاده می‌شود. منهول‌‌ها جهت متصل کردن چند خط فاضلاب ورودی و خروجی زیر زمین به هم، دسترسی به خطوط فاضلاب‌های طولانی، قرار دادن شیر قطع کن در مسیر سیالات و دسترسی به مسیر کابل کشی و لوله کشی اعم از برق، مخابرات، فیبرهای نوری، گاز و… کاربرد دارند.

در گذشته برای دسترسی به مسیرهای فاضلاب از منهول آجری و بتنی استفاده میشد. با تولید لوله‌های پلی اتیلن دوجداره و منهول پلاستیکی به دلیل مزایای زیاد و سرعت اجرای منهول پلی اتیلن و طول عمر بسیار زیاد پلی اتیلن در مقایسه با آجر و بتن، امروزه بهترین و مقرون بصرفه ترین سیستم به جای کانالهای آدم روی بتنی استفاده از منهول‌ پلی اتیلنی می باشد.

منهول چیست؟

منهول یک کانال آدم رو دسترسی به یک شبکه تجهیزات زیرزمینی مانند سیستم زهکشی است. وجود منهول باعث می شود لوله های زیرزمینی بتوانند مورد بازرسی، بررسی، بازگشایی، نظافت و تعمیر قرار گیرند. محفظه های منهول معمولاً در یکی از سه نقطه در یک شبکه تاسیساتی قرار دارند.

• جایی که یک شاخه تخلیه به یک لوله زهکشی اصلی در سیستم می پیوندد
• هنگامی که خط لوله مستقیم بیش از 22 متر وجود داشته باشد
• در جایی که یک لوله تخلیه یا فاضلاب زاویه افقی را بیش از 30 درجه تغییر می دهد

علاوه بر دسترسی به زهکشی ها و فاضلاب ها، محفظه های منهول یک محل ذخیره موقت مهم برای آب هستند. آنها اجازه می دهند تا آب در سیستم زهکشی جمع شود نه اینکه بلافاصله سیل شود.

انواع منهول

منهول ها را می توان با استفاده از انواع مختلفی از جمله بتن پیش ساخته، پلاستیک (پلی اتیلن) و فایبرگلاس تولید کرد. ماده سازنده منهول انتخابی می تواند بر اساس عوامل مختلفی از جمله شکل منهول و عملکرد مورد نظر متفاوت باشد. بسته به متریال انتخاب شده، فرایند تولید آدم رو متفاوت خواهد بود. با توجه به پیشرفت های فناوری در سال های اخیر، مدل های فایبرگلاس و پلی اتیلن محبوبیت بیشتری یافته اند، زیرا مزایای بسیاری نسبت به منهول بتونی پیش ساخته سنتی دارند. در ادامه به معرفی انواع مختلف این منهول‌ها

• آدم رو آجری
• منهول بتنی درجا
• گودال آدم روی بتنی پیش ساخته
• منهول کامپوزیتی یا فایبرگلاس
• گودال دسترسی پلی اتیلنی

در بین انواع مختلف منهول، سرعت بالای تولید و نصب آدم روی پلی اتیلن دوجداره، عمر نسبتا طولانی، کوتاه بودن مدت زمان تولید، نصب و اجرا، مقاومت در مقابل تغییرات pH جریان فاضلاب، راهبری آسان و بسیاری از مزایای دیگر باعث افزایش روزافزون استفاده از منهول پلی اتیلن در شبکه فاضلاب گردیده است.

مقاومت بسیار بالا در مقابل حوادث طبیعی مانند رانش زمین و زلزله، سبکی و قابلیت حمل و نقل آسان و کم هزینه، کاهش چشمگیر در رسوب گذاری جریان فاضلاب بدلیل پایین بودن زبره نسبی و کاهش اصطکاک و کاهش افت فشار جریان از دیگر مزایای منهول پلی اتیلن می باشد. (کسب اطلاعات بیشتر در خصوص انواع منهول فاضلاب خانگی از طریق دانلود کاتالوگ منهول فاضلاب بارگزاری شده در انتهای همین صفحه میسر خواهد بود).

منهول پلاستیکی آماده

منهول پلاستیکی به طور معمول از پلی اتیلن با ساخت و ساز یک قطعه بادوام و بدون درز و مهر و موم ساخته می شود که می تواند باعث مشکلات نگهداری شود. آدم رو های پلی اتیلن مشابه دریچه های آدم روی های فایبرگلاس، سازگار با محیط زیست هستند و خطر آلودگی زمینی را که در آن قرار گرفته اند، ندارند.

پلی اتیلن همچنین از این مزیت برخوردار است که بر خلاف مصالح سنتی که با گذشت زمان تخریب می شوند در برابر خوردگی بسیار مقاوم هستند و نیاز به بازسازی و نگهداری مکرر ندارد.

یکی دیگر از ویژگی های مشابه منهول های پلاستیکی به منهول‌های فایبر گلاس این است که در هنگام مهندسی شدن، می توان ویژگی های اضافی مانند نردبان ها را مستقیماً در داخل آنها ساخت، که این امر نیاز به اضافه کردن لوازم جانبی اضافی بعد از نصب منهول و کاور منهول را از بین می برد.

منهول پلی اتیلن چیست؟

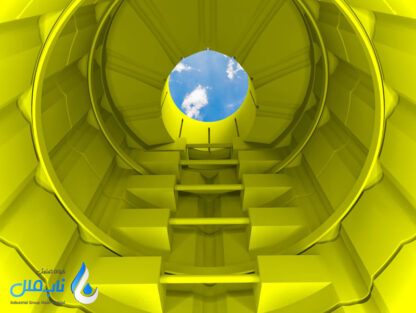

منهول پلی اتیلن استوانه ای است پلاستیکی که بصورت عمودی با قطرهای متفاوت و دارای قابلیت تنظیم ارتفاع از 50 سانت تا 13 متر تولید می شود و بمنظور دسترسی به تاسیسات زیر زمینی مورد استفاده قرار می گیرد. این آدم روها رو به دو مدل روتاری و اکسترود تولید می شوند و با نام‌هایی همچون منهول آماده زردرنگ شرکت پارس اتیلن کیش یا کیان صنعت پاسارگاد، آدم روی فاضلابی کاروگیت پلیمر روشان و… نامیده می شوند.

نحوه ساخت آدم‌رو پلی اتیلن

نحوه ساخت و تولید منهول پلی اتیلن پیش ساخته به دو صورت دستی و قالب می‌باشد. تولید دستی این منهول‌ها با استفاده از لوله‌‎های اسپیرال کاروگیت است که هر ارتفاعی که مشتریان بخواهند امکان ساخت دارد. اتصالات و انشعابات مورد نیاز هم در محل تولید روی منهول تعبیه می شود. تولید منهول پلی اتیلن با استفاده از تزریق مواد اولیه EX3-3840 تبریز درون قالب، بدلیل قیمت مناسب و سرعت بیشتر بیشتر مورد قبول کارفرمایان می باشد.

در خصوص اینکه کیفیت منهول پلی اتیلن دوجداره بیشتر است و یا آدم روی پلاستیکی تکجداره می توان اینگونه گفت این منهول‌ها هیچ تفاوتی در کیفیت با یکدیگر ندارند لیکن بدلیل مقاومت بالاتر نمونه دوجداره یا اسپیرال کاروگیت و عدم نیاز به کمپکت خاک اطراف و بتن ریزی و… امروز بین کارفرمایان و خریداران منهول های پلی اتیلنی دوجداره و معروف به مدلهای کاروگیت از مقبولیت بیشتری برخوردار است بعبارتی این نوع منهول بصورت پیش ساخته بیشتر استفاده می شود.

بدلیل عدم نیاز منهول‌های کاروگیت به بتن ریزی اطراف آدم رو و مقاومت مکانیکی بالا در مقابل فشارهای جانبی از سمت خاک و ریزش ها ما در ادامه به تشریح نحوه تولید منهول کاروگیت و شرکت های تولید کننده آدم روی کاروگیت می پردازیم.

مزایای منهول پلی اتیلن

1. اگر پس از اتمام پروژه نیاز به افزایش طول منهول داشتید می توانید به راحتی این کار را انجام دهید در صورتی که در نمونه بتنی این امکان وجود ندارد.
2. نگهداری از آدم رو پلی اتیلن در مناطق مختلف بسیار راحت تر بوده و این مدیون بدنه صاف این نوع خاص از آدمروهاست.
3. هنگام کار گذاری نمونه بتنی باید از ماشین آلات بزرگ و سنگین استفاده کنید که خوشبختانه برای نمونه پلی اتیلنی این محدودیت وجود ندارد.
4. در استفاده از منهول پلی اتیلنی هزینه های بسیاری کاهش داده می شود به عنوان مثال هزینه اجرا و کارگذاری بسیار کمتر از نمونه سنتی بتنی است.
5. اگر از منهول پلی اتیلن استفاده کنید می توانید به راحتی خیالتان را از بابت حلال ها و گازهای شیمیایی و نشت آن ها و اثر روی آن و بدنه آدم رو راحت کنید. این مزیت در نوع بتنی وجود ندارد.
6. نمونه پلی اتیلنی منهول‌ها دارای طول عمر بسیار بیشتری هستند و در مکان های مرطوب دچار پوسیدگی نمی شوند.
7. بدنه های منهول پلی اتیلن کاملا آب بندی شده و امن می باشند و هیچ گونه ماده اضافی از بدنه آن به داخل نشت نمی کند.
8. برای درست کردن منهول بتنی مستلزم صرف زمان زیادی هستید ولی برای نمونه آدمروهای پلی اتیلن این محدودیت وجود ندارد.

معایب منهول پلی اتیلن

آدم روهای پلاستیکی در مقابل آتش مقاومتی ندارند و حتی به پیشرفت آتش کمک می کنند. البته بدلیل اینکه در 99 رصد مواقع لوله‌ها و منهول ها در زیر زمین نصب می شوند، می توان به ضرس قاطع گفت این عیب مشکل انچنانی برای خریدار و استفاده کننده نهایی از منهول ایجاد نمی نماید. همچنین وقتی دمای آب درون شبکه ها بالا می رود و به دمایی بالاتر از 68 درجه سانتر گراد می رسد پلی اتیلن در نقطه دفرمگی قرار می گیرد لیکن دقت کنید مفهوم این موضوع دمای پایدار 70 درجه است یعنی می بایست به مدت 24 ساعت دمای آب در دمای 70 درجه بماند تا پلی اتیلن دفرمه شود.

همچنین وجود پسابهای سردی که درون آدم روها وجود دارد سرریز حتی آب 100 درجه را بلافاصله به زیر 60 درجه می کشاند. یکی دیگر از عیبهای اصلی منهول پلی اتیلن عدم تحمل فشار درون سیستم و شبکه فاضلاب می باشد. مخصوصا زمانی که از منهول پلی اتیلن بعنوان ایستگاه پمپاژ آب و نه فاضلاب استفاده می شود. در این مواقع حتما می بایست از منهول کامپوزیت استفاده نمود چرا که تا 200 بار فشار را تحمل می نماید.

در منهول تک جداره پلی اتیلن ترک بسیار سریع منتشر می شود چرا که در در منهول فاضلابی تولید شده با مواد اولیه پلی اتیلنی. آزمایشهای ترک در مقیاس کوچک مورد بررسی و آزمایش قرار می گیرند لیکن زمانی که در آدم روهای بزرگ ترک شکستگی به وجودمی آید با سرعت بسیار زیاد منتشر می شود و مقاومت مکانیکی آدم رو از بین می رود. علی ای حال بهنگام استفاده از منهول کاروگیت این عیب بکلی از بین می رود.

انواع منهول پلی اتیلنی

منهول پلی اتیلن به لحاظ جنس بدنه به دو دسته تکجداره و دوجداره تقسیم می گردد. از لحاظ ساخت و آب‌بندی و مقاومت دیواره آدم روی پلی اتیلن دوجداره عملکرد بسیار بهتری دارد. در یک دسته بندی دیگر منهولهای پلاستیکی به منهول پلی اتیلن برق، مخابرات و سایر تاسیسات زیربنایی و زیر زیمینی تقسیم بندی می شود.

منهول پلی اتیلن تک جداره

منهول پلی اتیلن تکجداره یا پیش ساخته با مواد پلی اتیلن گرید 3840 به صورت روتاری مولدینگ تولید می شود. این ماده قابل بازیافت بوده و زنجیره پلیمری آن بسیار فشرده است. این عامل سبب افزایش چگالی آن می‌شود و در نتیجه مقاومت مکانیکی آن افزایش و فشردگی زنجیره‌های پلیمری سبب مقاومت بالای آن در برابر مواد شیمیایی و تنش‌های شكننده محیطی می‌شود. این ماده به صورت اولیه بی‌رنگ و غیرشفاف است و جهت استفاده می‌توان به آن رنگدانه افزود.

سطوح داخلی و خارجی منهول باید صاف، تمیز و عاری از هر گونه نقص باشد. رنگ آنها می‌تواند هر رنگی باشد، با این حال رنگ باید در سراسر سطح آن یكنواخت باشد.
به همین دلیل منهول‌های پیش ساخته در مقابل اشعه UV خورشید مقاوم هستند. برای آب بندی قطعات مختلف نیز از نوار آب بندی از جنس E.P.D.M و پی وی سی استفاده می‌ شود. منهول پلی اتیلن باید طبق استاندارد ملی ایران، قابلیت ماندگاری در فضای باز را داشته باشد.

بر اساس استاندارد ملی 14387 که خود مطابق با استاندارد ASTM 1759 تهیه شده است، منهول پلی‌اتیلن تکجداره بایستی تحمل بارهای افقی (شعاعی) ناشی از فشار خاک اطراف و نیز بارهای عمودی (محوری) ناشی از وزن خاک و بارهای وارده بر آن را داشته باشد. بر این مبنا پرکننده اطراف منهول (Backfill) بایستی به ترتیبی تهیه و اجرا گردد که به همراه سازه پلی‌اتیلنی منهول توأمان این بارها را تحمل نموده، بدون اینکه در طول سالیان بهره‌برداری پایداری خود را حفظ نماید.

مزایای منهول پلی اتیلن تکجداره

• هزینه بسیار پائین در ساخت و راه اندازی
• مقاومت در برابر خوردگی مواد شیمیائی مختلف
• سبک بودن و عدم نیاز منهول‌های پلی اتیلنی به ماشین آلات سنگین برای اجرا
• دوام بالای در محیط‌های شیمیائی و یا بسیار مرطوب
• عدم نیاز به تعمیر و امکان تغییر طول منهول حتی پس از اتمام پروژه
• سهولت در امر نگهداری با توجه به سطوح صاف و منظم در بدنه

منهول پلی اتیلن دو جداره

منهول پلی اتیلن دوجداره، گودالی است که با بستن سر و ته لوله پلی اتیلن دوجداره کاروگیت تولید می گردد. در حقیقت بواسطه برش لوله های پلی اتیلن دوجداره می توان هر ارتفاعی را تعیین نمود. ورودی و خروجی ها می تواند بصورت نر و مادگی لوله های کاروگیت یا از طریق فلنج به بدنه انجام پذیرد. به منهولهای دوجداره پیش ساخته پلی اتیلن، منهول کاروگیت نیز گفته می شود.

جهت تولید یک دستگاه آدم رو نیاز به مشخصات فنی زیر خواهد بود. همچنین بمنظور استخراج قیمت یک سازه منهول پلی اتیلن اطلاعات ذیل مورد نیاز است:

سایز دریچه آدم رو، ارتفاع گودال دسترسی، مشخصات فنی لوله (ممان اینرسی و مساحت سطح مقطع)،‌ نوع خاک محل نصب، تراز آبهای سطحی، وزن مخصوص خاک، زاویه اصطکاک داخلی خاک، مدول الاستیسیته مواد پلی اتیلن برای کاربری 50 سال، ضریب پواسون و وزن مخصوص، ارتفاع لوله ورودی به منهول و سایز لوله ورودی و ارتفاع لوله خروجی از آدمرو و سایز لوله خروجی از منهول

سایزبندی و قیمت منهول پلی اتیلن ناب ملل به شرح جدول زیر خواهد بود.

مشخصات فنی منهول کاروگیت

• منهول کاروگیت معمولاً در جریانهای ثقلی استفاده می گردد.
• منهول دوجداره برای قطر داخلی 600 تا 3000 میلیمتر و تا 12 متر ارتفاع طراحی می شوند.
• در منهول کاروگیت ضخامت دیواره دستگاه بستگی به سایز منهول، ارتفاع، نوع خاک و وجود آبهای زیرزمینی و همچنین نوع کاربرد آن طراحی می گردد.
• منهول پلی اتیلن دوجداره معمولاً جهت کار در محدوده حرارتی منفی 45 تا مثبت درجه سانتیگراد مورد استفاده قرار میگیرد ولی این مقدار می تواند بسته به شرایط خاص، تغییر کند.
• آدم روی تولید شده به روش اکستروژن مقاومت فوق العاده ای در برابر بسیاری سیالات شیمیایی دارای پی اچ بین عدد 1 تا 14 دارند.
• با توجه به اینکه کلیه مراحل جوش و آب بندی کف و انشعابات مطابق استاندارد DVS 2209 و به روش جوش اکسترودری انجام می گیرد و بدلیل استفاده از جوش بات فیوژن، جوش انواع لوله ورودی و خروجی و انشعابات پلی اتیلنی در گریدهای مختلف PE100 , PE80 به بدنه منهول پلی اتیلن کیفیت مناسب و مطلوبی را خواهد داشت.

مزایای منهول پلی اتیلن دوجداره

• وزن سبک منهول کاروگیت و عدم نیاز به پرداخت هزینه های گزاف استفاده از جرثقیل های سنگین
• استحکام و طول عمر بالا منهول پلی اتیلن
• سرعت نصب زیاد مدل دوجداره کاروگیت
• انعطاف پذیری بالای این نوع منهول در مقابل نیروهای رانش زمین و زلزله
• آب بندی 100% و عدم نشتی از محلهای انشعابات و کف آدمرو کاروگیت
• مقاومت شیمیایی گودال آدم روی پلی اتیلن در مقابل خورندگی از طرف خاک و محیط خارج و همچنین سیال داخل منهول پیش ساخته
• امکان تولید آدم روهای دوجداره پلی اتیلنی در ابعاد و ارتفاع مورد نظر خریدار

نحوه تشخیص منهول پلی اتیلن دوجداره و تکجداره

همانطور که می دانیم منهول پلی اتیلن همچون مخازن پلی اتیلن به دو روش روتاری و اکسترودر قابل تولید می باشد. گودال دسترسی حاصل از روش روتاری بنام منهول تکجداره که زرد رنگ می باشد در بازار خرید و فروش می گردد. آدم روی حاصل از روش تولیدی اکسترودر بنام منهول پلی اتیلن دوجداره یا کاروگیت خرید و فروش می شود. در ادامه تصویر گودال دسترسی پلی اتیلن تکجداره نمایش داده شده است.

نصب منهول پلی اتیلن

همانطور که ذکر شد منهول‌های پلی‌ اتیلن از لحاظ جنس بدنه به دو دسته پلاستیکی تک جداره و دوجداره تقسیم می‌گردد. تفاوت این منهول ها در میزان مقاومت مکانیکی سازه زیر خاک می‌باشد.

برای استفاده از منهول پلی‌اتیلن تک جداره در زیر خاک باید اطراف آن را با بتن پر کرد و برای اضافه کردن یک ورودی یا خروجی به آن باید بتن اطراف منهول تخریب گردد و مجدداً از منهول دیگری استفاده کرد. ولی نمونه پلی‌اتیلن دوجداره نیاز به بتن‌ریزی ندارد و به ‌صورت پیش ‌ساخته درون گودال قرار می‌گیرد. برای اضافه کردن ورودی و خروجی فقط کافی است خاک اطراف آن برداشته شود.

چنانچه مایل هستید دستورالعمل کامل نصب منهول پلی اتیلن را بدست آورید در انتهای همین مقاله کاتالوگ منهول پلی اتیلن را دانلود نمائید.

براي اتصال لوله‌های تک ‌جداره و کاروگیت به منهول پلاستیکی لازم است موارد ذیل مشخص گردد:

1. تنظيم ارتفاع لوله و فاصله آن از کف
2. مشخص کردن محل دقيق اتصال لوله به بدنه اصلی
3. ایجاد سوراخ بر روي ديواره منهول پلی اتيلن با گردبر و يا اره
4. جا زدن واشر آب‌بندی و اتصال لوله تک جداره و یا کوپلر لوله دوجداره به آن

اتصالات منهول پلی اتیلن

برای اتصال‌دهی لوله‌های تک‌جداره و یا کاروگیت به منهول پلی‌اتیلن تکجداره کافی است پس از تنظیم ارتفاع لوله و فاصله آن از کف کانال، محل دقیق اتصال لوله به بدنه را پیدا کنیم. سپس بر روی دیواره منهول پلی‌اتیلن با گردبر و یا اره یک سوراخ با قطر 1 سانتیمتر بیشتر ایجاد کنیم و پس از جا زدن واشر آب‌بندی لوله تکجداره و یا کوپلر لوله دوجداره را به آن متصل کنیم.

در فیلم زیر نحوه نصب آدم روی پلی اتیلن به تصویر کشیده شده است. جهت دریافت شماره تلفن نصاب منهول می توانید یا شماره شرکت تماس گرفته و نقشه شبکه جمع آوری فاضلاب را ارسال نمائید تا بعد از توافق بر سر قیمت نسبت به ارسال سریع نصاب منهول آماده توسط شرکت ناب ملل اقدام گردد.

قیمت منهول پلی اتیلن

قیمت منهول پلی اتیلن به پارامترهای مختلفی وابسته است که به شرح زیر میباشند:

• دوجداره یا تک جداره بودن بدنه
• پله دار بودن یا نبودن
• داشتن یا نداشتن ماهیچه کف
• نوع مواد اولیه ای که در تولید منهول استفاده شده است اعم بتن، آجر، پلاستیک، کامپوزیت و سایر مصالح
• تعداد ورودی و خروجی
• قطر ورودی و خروجی
• تعداد دریچه تعبیه شده رو و در بدنه دستگاه
• میزان خاکی که قرار است روی بدنه آدم رو قرار بگیرد
• قطر و ارتفاع منهول
• فلنچ دار بودن یا نبودن ورودی و خروجی ها

قیمت منهول تک جداره پلی اتیلن از دوجداره پایین تر است. علت این موضوع وزن کمتر و مقاومت مکانیکی پایین تر سازه بدنه نمونه‌های تکجداره یا زردرنگ می باشد. قیمت منهول پلی اتیلن زرد رنگ از 540 هزار تومان آغاز و تا 4.5 میلیون تومان برای قطر 1.2 متر و ارتفاع 5 متر ادامه دارد. قیمت کانال آدمروی دوجداره از 5 میلیون تومان برای قطر 60 سانت و ارتفاع 1.5 متر آغاز و تا 240 میلیون تومان برای منهول به قطر 3 متر و ارتفاع 18 متر ادامه خواهد داشت.

محاسبه قیمت منهول پلی اتیلن

برای محاسبه قیمت منهول پلی اتیلن می ‌توانید به فهرست بهای سال سازمان مدیریت و برنامه ریزی مراجعه نموده و برای شرکت در مناقصات قیمت را برآورد نمائید. استعلام قیمت کانال آدمروی پلی اتیلنی از طریق تماس با همکاران شرکت ناب ملل و ارسال نقشه ساخت، جانمایی، ارتفاع و قطر، تعداد ورودی و خروجی‌ها، قطر ورودی و خروجی منهول‌های پلی اتیلنی، نوع اتصال اعم از فلنج یا کوپلر و واشر، نصب یا عدم نصب پله (انتخاب نوع پله منهول پلی اتیلن نیز در قیمت تاثیرگذار است) و تصمیم در خصوص دوجداره یا تک‌جداره بودن بدنه اصلی منهول پلی اتیلن امکان پذیر خواهد بود. در صورتی که تمایل دارید قیمت منهول پلی اتیلن را بر اساس مشخصات آن محاسبه کنید، باید از روش فوق استفاده نمائید.

اینکه برای محاسبه قیمت منهول پلی اتیلن از فرمول قیمت هر متر * ارتفاع استفاده نمائید قطعا در استخراج لیست قیمت منهول پلی اتیلنی به مشکل خواهید خورد؛ چرا که بخش‌های مختلف کانال آدمروی پلی اتیلن قیمت متفاوتی دارند و با این کار شما میانگین قیمت را قیمت بخش میانی منهول پلاستیکی در نظر گرفته اید که کاری غیرمنطقی خواهد بود.

جدول مشخصات فنی منهول پلاستیکی ناب ملل

value	unit	Property
0.935-0.939	Gr/cm3	Density
3.8-4.5	Gr/10min	Melt Index
650	Mpa	Flex
Min 15	Mpa	Strength
Min 18	Kj/m2	Impact Strength

طراحی منهول پلی اتیلنی

با استفاده از نرم افزارهای محاسباتی، گروه صنعتی ناب اقدام به طراحی و تولید منهول پلی اتیلن پیش ساخته با استحکام مناسب نموده است.

مهمترین مزایای آدمروهای ناب ملل عبارتند از: مقاومت بالا در مقابل فشارهای مکانیکی و استاتیکی خاک، سرعت بالا در اجرا، قیمت مناسب نسبت به منهول پارس اتیلن کیش و منهول های روشان و کیان صنعت پاسارگاد، گارانتی 50 ساله در مقابل فرسایش و خوردگی، عدم نیاز به بتن ریزی اطراف آدم رو، تنوع بسیار زیاد در قطر و ارتفاع، داشتن پله دسترسی بصورت جوش به بدنه و آببند، قابل استفاده بمنظور استفاده روی سپتیک تانک در همه نمونه های بتنی، فایبرگلاس، سنگی و سپتیک تانک پلی اتیلن

جهت استفاده از خدمات مشاوره تیم فنی ناب ملل در زمینه طراحی منهول می توانید با همکاران من در واحد مهندسی تماس بگیرید.

این فرآیند یعنی طراحی دقیق منهول ها باعث افزایش مقاومت گودال دسترسی پلی اتیلن و قابلیت تحمل بارهای ترافیکی گردیده است. از طرفی دیگر واحد اجرایی شبکه فاضلاب این گروه با در اختیار داشتن کادری مجرب، قادر به اجرای انواع شبکه های جمع آوری فاضلاب می باشد. منهول پلی اتیلن ناب ملل بدلیل دوجداره بودن دارای مقاومت مکانیکی بالایی در برابر بارهای مرده خاک می باشد. ضخامت بدنه گودال بازرسی پلی اتیلن دوجداره ناب ملل بیش از 4 سانتیمتر در بدنه و 3 سانتیمتر در کف همچنین دارای پله و ارتفاع های متفاوت می باشد.

پله مورد استفاده در منهول پلی اتیلن از نوع پلاستیکی فشرده بوده و با استفاده از جوش اکستروژن به بدنه دستگاه جوش می شود لذا امکان هیچگونه نشتی و تخریب بدلیل استفاده زیاد نخواهد بود.

منهول پلی اتیلن کاروگیت

به منهولی که از لوله کاروگیت یا اسپیرال – کاروگیت تولید شود منهول کاروگیت گفته می شود. بالا بودن قدرت لیفت آپ، عدم نیاز به بتن ریزی بعد از نصب و در نتیجه آزاد بودن کارفرما در ایجاد تغییرات حتی سال ها بعد از نصب بدلیل آزاد بودن اطراف سازه باعث درخواست رو به افزایش منهول های کاروگیت گردیده است. ذیلا تصویر نمونه منهول کاروگیت تولیدی در شرکت ناب ملل را مشاهده می فرمائید.

نحوه اجرای منهول پلی اتیلن

گودال پیش ساخته آدم رو از سه قسمت کفی یا تحتانی، میانی و فوقانی یا عدسی تشکیل شده است. پایین ترین قسمت در اصل قسمت اصلی منهول محسوب می شود و ورودی ها و خروجیها به این قسمت متصل می شوند و بصورت استاندارد دارای ۴ ورودی و خروجی هستند. قسمت میانی در واقع یک ارتباط دهنده دو بخش دیگر محسوب می شود و بوسیله آن می توان ارتفاع را تغییر داد. بخش مخروطی شکل آدم رو نقش تجمیع دهانه منهول و بالا بردن ایمنی دستگاه را بر عهده دارد. در این صورت درپوشی که روی آدم رو قرار می گیرد کوچک تر و در نتیجه مقاومت مکانیکی بالاتری در مقابل نیروهای سطحی را تامین خواهد نمود.

قبل از اجرای منهول های پیش ساخته ابتدا باید گودالی با عمق حداقل 40 سانتیمتر بزرگتر از قطر منهول پیش ساخته حفر نمائید و سپس قسمتهایی را که قرار است طبق نقشه از آنها لوله های ورودی و خروجی عبور نماید با گردبر برش دهید. در ادامه قسمت تحتانی را در بتنی به ضخامت 10 سانتی متر قرار داده و به محل قرار دادن واشرها توجه خاص نمائید. در مرحله بعد قسمتهای دیگر منهول را روی آن قرار می دهیم و دال بتنی را برروی قسمت فوقانی اجرا نمائید تا بارهای ترافیکی از روی آن حذف شود. در انتها اطراف منهول را با موادی مثل شفته و آهک به طور کامل پر می کنیم.

اجرای منهول پلی اتیلنی تک جداره با توجه به جنس خاک و نوع محل ممکن است شما را با مشکلات مخصوص به خود مواجه کند. بعنوان مثال در محلهایی که کف محل گودبرداری شده دارای خاک سفت نیست و یا اینکه سطح تراز آبهای زیر زمینی بالا است باید از دال بتنی زیر کف دستگاه استفاده کرد و برای بالا بردن مقاومت منهول در برابر بارهای ترافیكی می توان چهار طرف گودال را بیشتر حفاری نمود تا قسمتی از دال بتنی روی محل سفت زمین قرار گیرد تا نیورها وارده را به زمین و خاک اطراف منتقل نموده و تمام فشار برروی منهول نباشد. ضخامت دال بتنی با توجه به میزان نیرویی که به آن وارد می شود تغییر می کند و دریچه منهول نیز برروی این دال بتنی قرار می گیرد.

برای اجرای منهول پلی اتیلنی تک جداره می بایست حتما خاک اطراف را کمپکت نمائید تا به تراکم 95% برسد و بجای دال بتنی می توانید بعد از رسیدن سطح خاک به قسمت فوقانی دستگاه این قسمت را با بتن با عیار 250 بپوشانید تا تمام نیروها به خاک اطراف منتقل شده و به بدنه اصلی منهول پلی اتیلنی نیرویی وارد نشود.

بمنظور آشنایی بیشتر با نحوه اجرای منهول فاضلاب خانگی و یا سایت های اداری و محوطه های بزرگ شهری می توانید کاتالوگ منهول پلی اتیلن ناب ملل را در انتهای همین صفحه دانلود نمائید.

یکی از بهترین پیشنهادها برای بستن دریچه منهول پلی اتیلن، استفاده از دریچه کامپوزیت یا درپوش پلاستیکی با بار ترافیکی متفاوت می باشد.

اجزای منهول پلی اتیلن پیش ساخته

در ادامه با تصویر بخش های مختلف آدمروهای فاضلابی رو تشریح می نمائیم. یک منهول اعم از پلاستیکی یا بتنی، شامل رایزر عمودی، کف، لوله های ورودی و خروجی وانشعابات (آبگذر، پلکان، سکو) درپوش و دریچه چدنی آدم رو می باشد.

كلیه مراحل جوش و آب بندی كف و انشعابات منهول پلی اتیلن طی استاندارد DVS 2209 و به روش جوش اكستروژنی انجام می‌گیرد. رایزر منهول بایستی در برابر فشار آب زیرزمینی، فشار شعاعی زمین و نیروهای برشی ناشی از دراگ رو به پائین که با ساکن شدن خاک اطراف آن به وجود می آید، مقاومت نماید. علاوه بر این بایستی وزن بار زنده و مرده را نیز تحمل کند. ضخامت آن با توجه به نیروهای وارده، كرنش و كمانش محوری شعاعی متغیر و قابل محاسبه است.

• کف منهول پلی اتیلن نیز از ورق پلی اتیلن دوجداره و برای مقاومت در برابر فشار آب زیرزمینی در نظر گرفته شده است. با دستگاه جوش اكستروژن با آب بندی 100 % به رایزر منهول جوش داده می شود. پلکان مورد استفاده در این منهول ها بایستی از مواد مقاوم به خوردگی و یا از جنس مقاوم مانند پلی اتیلن HDPE ساخته شود.

• لوله های ورودی و خروجی، با توجه به نقشه اجرایی، شیب زمین، تعداد و زاویه ورودی این انشعابات به داخل منهول پلاستیکی قابل اجرا و جوشكاری است.

• سكو، در صورتی كه ارتفاع بیشتر از 4 متر باشد جهت ایمنی افراد در هنگام بازدید از داخل منهول می بایست محلی جهت ایستادن و یا گذاشتن تجهیزات بازرسی فراهم نمود.

• درپوش منهول ها، در صورت وجود بار ترافیکی، از دال بتنی استفاده می گردد و چنانچه متراكم نمودن خاک اطراف آدم رو امکان پذیر نباشد، قسمت بالای رایزر را نیز درون بتن قالب ریزی می کنند. این طوقه بار وسائط نقلیه را به جای اینکه به رایزر وارد شود، به خاک وارد می نماید.

• دریچه چدنی یا کامپوزیت، جهت دسترسی به داخل آدم رو یك دریچه چدنی به قطر60 سانتیمتر روی دال بتنی تعبیه می گردد.

منهول فایبرگلاس (کامپوزیت)

منهول فایبر گلاس یا کامپوزیت به طور معمول طراحی و ساخته میشوند که شامل یک بشکه منهول و پوشش می باشد. در این ساختار اساسی بسیاری از ویژگیها و لوازم جانبی اضافی از جمله واحدهای تفکیکی برای آبهای طوفان، مجراها، وایرها و موارد دیگر به راحتی می توان یکپارچه شوند.

اگرچه ممکن است چندین مؤلفه وجود داشته باشد، ساخت منهول از فایبرگلاس می تواند تمام قطعات را به هم بچسباند تا یک شکل یکپارچه و بدون درز یا مهر و موم ایجاد شود که در اثر ریشه های درخت و سایر موانع آسیب نبیند. وزن آدم روی کامپوزیت در یک دهم وزن یک منهول بتونی است. این طراحی سبک نیز امکان نصب آنها را آسان تر می کند. آنها همچنین به دلیل سازگاری با محیط زیست و دوام آنها محبوب هستند.

مهمترین ایراد مشاوران به منهول‌های کامپوزیت یا فایبرگلاس، ترد بودن و شکننده بودن این نوع سازه در تولید آدم روها می باشد.

منهول بتنی پیش ساخته

به طور سنتی، در ساخت منهول ها از بتن پیش ساخته استفاده شده است. این کانال‌های آدم روی پیش ساخته در بخش هایی در یک کارخانه خارج از سایت ساخته می شوند تا از کیفیت و تسهیل در نصب آسان و سریع اطمینان حاصل شود. پس از تولید، منهولهای پیش ساخته در سایت مونتاژ می شوند. یکی از دلایل محبوبیت مداوم این منهول ها شامل دوام آن است. بررسی های انجام شده نشان می دهد منهول بتنی پیش ساخته ممکن است تا 100 سال دوام داشته باشد.

مهمترین ایرادی که مهندسین به منهولهای بتنی میگیرند سولفاته شدن بتن در مقابل فاضلاب و تخریب بدنه می باشد.

انواع منهول پلی اتیلن به لحاظ ارتفاع

منهول ها معمولاً در یکی از سه دسته کم عمق، نرمال و عمیق قرار می گیرند. نوع دریچه انتخاب شده برای یک منطقه خاص به اندازه فاضلاب یا خط فاضلاب و همچنین عملکردی که قرار است منهول ایفا کند، بستگی دارد.

منهول پلی اتیلن کم عمق

منهول های کم عمق همچنین به عنوان اتاق های بازرسی شناخته می شود، منهول های کم عمق، عمق تقریباً دو تا سه فوت دارند. آنها به طور معمول در ابتدای شاخه آب فاضلاب و در مناطقی قرار می گیرند که به دارای ترافیک سنگین نباشد.

آدم روی پلی اتیلن پیش ساخته معمولی

این نوع منهول ها به طور معمول حدود 150 سانتی متر یا پنج فوت عمق دارند. آنها در خط آب فاضلاب قرار گرفته اند و یک کاور سنگین را شامل می شوند که به طور معمول مربع یا مستطیل شکل است.

منهول پلاستیکی عمیق

هر دریچه ای عمیق تر از 150 سانتیمتر یک منهول عمیق در نظر گرفته شده است. این منهول ها روشی برای ورود مانند نردبان داخلی دارند و همیشه یک کاور دریچه سنگین را شامل می شود.

منهول فاضلاب

منهول فاضلاب لوله ای است حداقل با قطر 60 سانتی متر که ضمن تجمیع و توزیع فاضلاب زیر زمین، تمهیدات بازدید بازرسان و کارشناسان را از تاسیسات و خطوط انتقال فاضلاب فراهم می کند. انواع منهول فاضلابی عبارتند از:

• منهول‌های گذرمستقیم
• آدمروهای جانبی
• منهول دراپ

کاربردهای آدم رو فاضلاب

جمع آوری فاضلاب، هدایت آبهای سطحی و زهکشی، استفاده بمنظور حوضچه آبگیری، استفاده در خطوط جمع آوری آبهای سطحی و استفاده از منهول بمنظور محفظه نصب و بازدید شیرآلات.

منهول مخابراتی (برق)

منهول پلی اتیلن مخابراتی یا برق، ابزاری بسیار مفید است که برای اتصال شبکه های برق و مخابراتی زیر زمین به کار می رود. زمانی که پیمانکاران شبکه های مخابراتی بخواهند چند شبکه از کابل های تلفن را به یکدیگر متصل کنند، نیاز به یک مقر مرکزی دارند تا بتوانند سر همه رشته کابل ها را در یکجا جمع کنند. این مقر مرکزی به خاطر اینکه نقطه اتصال شبکه های زیادی است باید در برابر بسیاری از عوامل مخرب مقاوم باشد. از چیزهایی که می تواند شبکه اتصال مخابراتی را تهدید کند می توان به نم  فشار اجسام سنگین، حرارت و ضربه اشاره کرد. منهول پلی اتیلن برق و مخابراتی به خاطر مقاومت در برابر تمام تهدیدات بیان شده، گزینه مناسبی برای اتصال شبکه مخابراتی به شمار می رود.

مقاومت بدنه منهول پلاستیکی اجازه می دهد که بتوان از کابل های مخابراتی در برابر فشار ناشی از سنگ و کلوخ زمین، محافظت کرد. منهول پلی اتیلن برق و مخابرات به خاطر اینکه از جنس پلیمر ساخته شده است در برابر نم و مواد اسیدی به شدت مقاوم بوده و اجازه نمی دهد که نم زمین یا مواد شیمیایی، شبکه مخابراتی را دچار آسیب کند.

حوضچه پلی اتیلن

حوضچه پلی اتیلن را می توان اینطور تعریف کرد که مخزنی تهیه و تولید شده از مواد پلی اتیلن که می توان به صورت تکجداره یا دوجداره با یکسر عدسی جوش داده در کف مخزن و یکسر آن درب دار جهت بازدید، با ورودی و خروجی از نوع لوله پلی اتیلن تکجداره و یا دوجداره به صورت رینگ و فلنچ دار بسته به سفارش که اتصالات به نحوی باید باشد که از بدنه حوضچه نباید بزرگتر باشد.

از حوضچه پلی اتیلن در مخازن بزرگ به عنوان حوضچه آرامش، در آبیاری باغات به عنوان کلکتور، در آبرسانی های بین شهری به عنوان حفاظ شیرهای فشار شکن، در شبکه های انتقال گاز بعنوان محفظه شیرآلات، همچنین از حوضچه پلی اتیلن جهت ساخت مخزن متعادل ساز قبل از پکیج های تصفیه فاضلاب، در مخازن ایستگاه پمپاژ که در ساختمانهای که زیر اگوی شهری قراردارند از این نوع حوضچه یا هندهول پلی اتیلن می توان استفاده کرد.

حوضچه پلی اتیلنی یا هندهول که بمنظور نصب تجهیزات برقی مورد استفاده قرار گرفته است ذیلا به تصویر کشیده شده است. هندهول در حقیقت صرفا بمنظور عبور دست تولید می شود که در انگلیسی handhole به معنای گودال دست می باشد.

منهول آماده اعم از مدل آماده پلی اتیلنی و یا فایبرگلاس یا جی آر پی و یا کامپوزیت در کارخانه تولید منهول‌های پیش ساخته ناب ملل در قطرهای 600 میلیمتر، 800، 900، 1000، 1200 بصورت دوجداره و تکجداره و در قطرهای بالاتر 1400، 1600، 1800، 2000، 2200، 2400 میلیمتر تا نهایتا 3500 میلیمتر بصورت صرفا دوجداره تولید می گردد.

یکی از استفاده‌های منهولها در اجرای شبکه جمع آوری فاضلاب می باشد. در حقیقت هر 36 متر لوله کشی می بایست از یک آدم رو بمنظور بازدید و کنترل شبکه در مواقع اضطراری استفاده نمود.

فروش منهول پلی اتیلن‌

فروش منهول پلی اتیلن پیش ساخته توسط دو دسته از شرکت‌ها و کارخانه‌ها انجام می شود یکی تامین کننده‌ها و دیگری خود کارخانه تولید کننده. شما برای خرید کانال آدمروی پلی اتیلنی نیاز به لیست قیمت خواهید داشت. اینکه مهندس مشاور کدام نوع منهول را برای شما در نقشه تعیین کرده باشد، کار شما در خرید منهول کار ساده ای خواهد بود و کافی است با یکی از تولیدکننده ها تماس بگیرید ولی اینکه خود مشاور یک پروژه باشید و قصد تعیین نوع آدم رو را داشته باشید باید به قسمت مزایا و معایب انواع منهول‌ها مراجعه کنید.

ما در سایت ناب ملل نتوانستیم لیست قیمت منهول‌های پلی اتیلنی را قرار دهیم چرا که پارامترهای تاثیرگذار در قیمت بسیار زیاد بوده که در ادامه به آنها اشاره خواهیم نمود. حتی چنانچه نرم افزاری طراحی گردد که تمامی 10 پارامتر موثر در تعیین قیمت این کانال‌های ادم رو را مد نظر قرار داده و با سرعت این کار را انجام دهد، بدلیل تغییر لحظه ای قیمت مواد اولیه پتروشیمی اعم از پلی اتیلن EX3 مدل H.D.P.E و یا EX3 مدل 3840 تقریبا در اختیار گذاشتن لیست قیمت بروز منهول پلی اتیلن امکان پذیر نیست.

دقت کنید کارفرمایی که کلی هزینه می‌نماید و بجای منهول بتنی از نمونه پلی اتیلنی استفاده می کند می بایست برای درپوش آن نیز از نمونه‌های پلی اتیلنی و کامپوزیتی استفاده کند؛ چرا که درب منهول بتنی بدلیل سختی در باز و بسته کردن قطعا به منهول پلی اتیلنی آسیب خواهد رساند. استحکام منهول‌های پلی اتیلنی از نوع استحکام فشاری است و دقت کنید این آدم‌روها استحکام ضربه ای پایینی دارند و بهنگام نصب باید نهایت ظرافت در اجرا بعمل آید. در هر صورت فروش منهول پلاستیکی کار ساده ای نیست و اگر شما میخواهید به این امر مبادرت کنید حتما تولید کننده مطمئن و با تجربه ای را بیابید تا از دانش و تجربه تولید کننده اصلی استفاده نموده و بتوانید در امر فروش موفق باشید.

بدلیل آنکه روی آدم‌رو پلی اتیلنی را باید با درپوش پلی اتیلنی یا کامپوزیتی پوشاند در ادامه به معرفی کلاسهای مختلف دریچه های منهول پلی اتیلن می پردازیم.

دریچه منهول پلی اتیلن

• تحمل 1.5 تن برای معبر های پیاده ها
• تحمل 12.5 تن پیاده راه ها، پارکینگ خودرو
• تحمل 25 تن حاشیه جداول  و خیابان ها (فاصله حداکثر 0.5 متر تا ماشین رو 0.2 متر تا پیاده راه)
• تحمل 40 تن خیابان اصلی و ماشین رو
• تحمل 60 تن مناطق عبور مرور ماشین های سنگین از قبیل اتوبان ها و فرودگاه ها
• تحمل 90 تن مناطق عبور وسایل نقلیه سنگین

دستور العمل نصب منهول پلی اتیلن

برای دریافت کاتالوگ آدمروهای فاضلاب پلی اتیلن خانگی و ادارای و تجاری همچنین انواع هندهول یا کول پلی اتیلن می توانید روی لینک زیر کلیک کنید.

کاتالوگ منهول پلی اتیلن دوجداره ناب ملل

در این کاتالوگ ما انواع منهول را معرفی نموده ایم و نحوه نصب و اجرای آن را برای شما آورده ایم. جهت انجام محاسبات قطر و ارتفاع مورد نیاز منهولها می توانید با همکاران من در شرکت ناب ملل تماس بگیرید و کاتالوگ، هندبوک یا دفترچه محاسباتی منهول‌های پلی اتیلنی را دریافت نمائید.
