سطح آب یکی از مهم ترین پارامترهای عملیاتی در دیگ بخار است و کنترل دقیق آن نقش مستقیمی در ایمنی، راندمان و طول عمر تجهیزات دارد. اگر سطح آب در بویلر بیش از حد پایین بیاید، سطوح انتقال حرارت به درستی خنک نشده و احتمال آسیب دیدن لوله ها و حتی بروز حوادث جدی وجود خواهد داشت. از طرف دیگر، افزایش بیش از حد سطح آب نیز می تواند باعث ورود آب به خطوط بخار، کاهش کیفیت بخار تولیدی و آسیب به تجهیزات مصرف کننده شود. یکی از مشکلاتی که بسیاری از اپراتورهای دیگ بخار با آن مواجه می شوند، نوسان سطح آب در دیگ بخار است. این نوسان ممکن است طبیعی و ناشی از تغییرات بار باشد یا به دلیل وجود ایراد در سیستم آب تغذیه، کنترل سطح، کیفیت آب یا سایر تجهیزات جانبی رخ دهد.

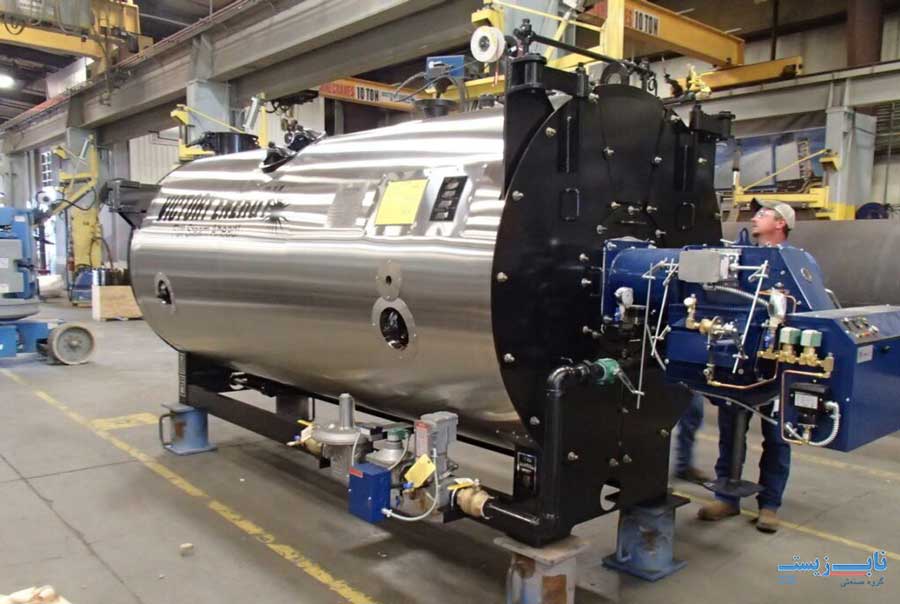

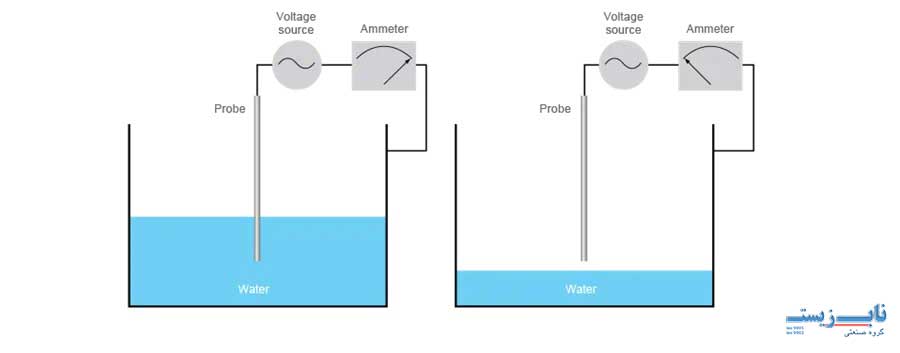

دلایل اهمیت ثابت بودن سطح آب در دیگ بخار
حفظ سطح آب در محدوده استاندارد یکی از مهم ترین الزامات بهره برداری ایمن و اقتصادی از دیگ بخار است. سطح آب باید به گونه ای کنترل شود که همواره مقدار کافی آب برای جذب حرارت و تولید بخار وجود داشته باشد. هرگونه افزایش یا کاهش غیرعادی سطح آب می تواند عملکرد بویلر را مختل کرده و خسارات جدی به تجهیزات وارد کند. مهم ترین دلایل اهمیت ثابت بودن سطح آب در دیگ بخار عبارت اند از:
جلوگیری از آسیب دیدن سطوح حرارتی و تیوب ها
آب موجود در دیگ بخار وظیفه جذب حرارت تولید شده توسط مشعل را بر عهده دارد. زمانی که سطح آب بیش از حد کاهش پیدا کند، بخشی از تیوب ها و سطوح انتقال حرارت از آب خارج شده و بدون خنک کاری باقی می مانند. در این شرایط دمای فلز به سرعت افزایش یافته و احتمال تغییر شکل، ترک خوردگی یا حتی پارگی لوله ها وجود دارد. این موضوع یکی از خطرناک ترین مشکلات در بهره برداری از دیگ بخار محسوب می شود و می تواند منجر به توقف کامل سیستم و هزینه های سنگین تعمیرات شود.
تضمین تولید بخار با کیفیت مناسب
یکی از اهداف اصلی دیگ بخار، تولید بخار خشک و باکیفیت برای فرآیندهای صنعتی است. زمانی که سطح آب بیش از حد بالا باشد، قطرات آب همراه بخار وارد خطوط توزیع می شوند. این پدیده که به Carryover معروف است، کیفیت بخار را کاهش داده و عملکرد تجهیزات مصرف کننده را تحت تأثیر قرار می دهد. ثابت نگه داشتن سطح آب باعث می شود بخار تولید شده دارای کیفیت مطلوب بوده و فرآیندهای صنعتی با راندمان بالاتری انجام شوند.
افزایش راندمان حرارتی دیگ بخار
عملکرد بهینه دیگ بخار زمانی حاصل می شود که تعادل مناسبی بین تولید بخار و تأمین آب تغذیه برقرار باشد. نوسان مداوم سطح آب باعث تغییر شرایط انتقال حرارت، افزایش مصرف انرژی و کاهش بازدهی سیستم می شود. کنترل دقیق سطح آب موجب می شود فرآیند تبخیر به شکل پایدار انجام شده و انرژی مصرفی به بهترین شکل به بخار تبدیل شود.
جلوگیری از ورود آب به خطوط بخار و تجهیزات مصرف کننده
بالا بودن بیش از حد سطح آب می تواند باعث انتقال آب به همراه بخار به سمت خطوط لوله و تجهیزات مصرف کننده شود. ورود آب به تجهیزاتی مانند مبدل حرارتی، شیرهای کنترلی، توربین ها و تجهیزات فرآیندی می تواند موجب خوردگی، فرسایش و کاهش عمر مفید آن ها شود. در برخی موارد حتی ممکن است پدیده ضربه قوچ در خطوط بخار رخ دهد که خسارات مکانیکی قابل توجهی به سیستم وارد می کند.
کاهش مصرف سوخت و هزینه های بهره برداری
دیگ بخاری که در شرایط پایدار کار می کند، مصرف سوخت کمتری دارد. نوسانات سطح آب معمولاً باعث عملکرد نامنظم مشعل، افزایش دفعات روشن و خاموش شدن تجهیزات کنترلی و کاهش راندمان احتراق می شود. ثابت نگه داشتن سطح آب به بهینه سازی مصرف انرژی کمک کرده و هزینه های عملیاتی واحد را کاهش می دهد.
افزایش عمر تجهیزات جانبی
سیستم هایی مانند پمپ تغذیه، کنترلر سطح آب، سنسورها، شیرهای کنترلی و تجهیزات ایمنی زمانی بهترین عملکرد را دارند که سطح آب در محدوده طراحی شده باقی بماند. نوسانات شدید سطح آب باعث افزایش استهلاک این تجهیزات و افزایش نیاز به تعمیرات می شود. به همین دلیل کنترل صحیح سطح آب یکی از مهم ترین اصول نگهداری پیشگیرانه در دیگ های بخار محسوب می شود.
حفظ ایمنی کارکنان و تجهیزات
دیگ بخار از جمله تجهیزاتی است که تحت فشار و دمای بالا کار می کند. کاهش شدید سطح آب می تواند شرایط بسیار خطرناکی ایجاد کند و احتمال وقوع حوادث جدی را افزایش دهد. از سوی دیگر بالا بودن بیش از حد سطح آب نیز می تواند عملکرد تجهیزات ایمنی و فرآیندی را مختل کند. بنابراین حفظ سطح آب در محدوده استاندارد، علاوه بر افزایش راندمان و طول عمر تجهیزات، نقش مهمی در تأمین ایمنی پرسنل و جلوگیری از حوادث صنعتی دارد.
تفاوت نوسان طبیعی و خطرناک سطح آب در دیگ بخار
نوسان طبیعی سطح آب در دیگ بخار به تغییرات محدود و قابل پیش بینی گفته می شود که در اثر شرایط عادی بهره برداری مانند تغییرات معمول بار بخار و پدیده های فیزیکی داخل بویلر ایجاد می شود. این نوع نوسان معمولاً آرام، تدریجی و در یک بازه مشخص است و تأثیر منفی بر عملکرد دیگ بخار ندارد. در این حالت فشار بخار پایدار است، آلارم های سطح فعال نمی شوند و کیفیت بخار نیز در محدوده استاندارد باقی می ماند.
در مقابل، نوسان خطرناک سطح آب زمانی رخ می دهد که تغییرات شدید، سریع و غیرقابل کنترل در سطح آب مشاهده شود. این وضعیت معمولاً نشانه وجود مشکل در سیستم هایی مانند کنترل سطح آب، پمپ تغذیه، کیفیت آب یا وجود کف در بویلر است. در این حالت ممکن است آلارم های High و Low به طور مکرر فعال شوند، فشار بخار ناپایدار شود و حتی بخار مرطوب تولید گردد که نشان دهنده ورود آب به خطوط بخار است.
به طور کلی، نوسان طبیعی بخشی از عملکرد عادی دیگ بخار است و نیاز به اقدام خاصی ندارد، اما نوسان خطرناک یک هشدار جدی محسوب می شود که باید سریعاً بررسی و رفع شود. تشخیص صحیح این دو حالت نقش مهمی در جلوگیری از آسیب به تجهیزات، افزایش راندمان و حفظ ایمنی سیستم دارد.

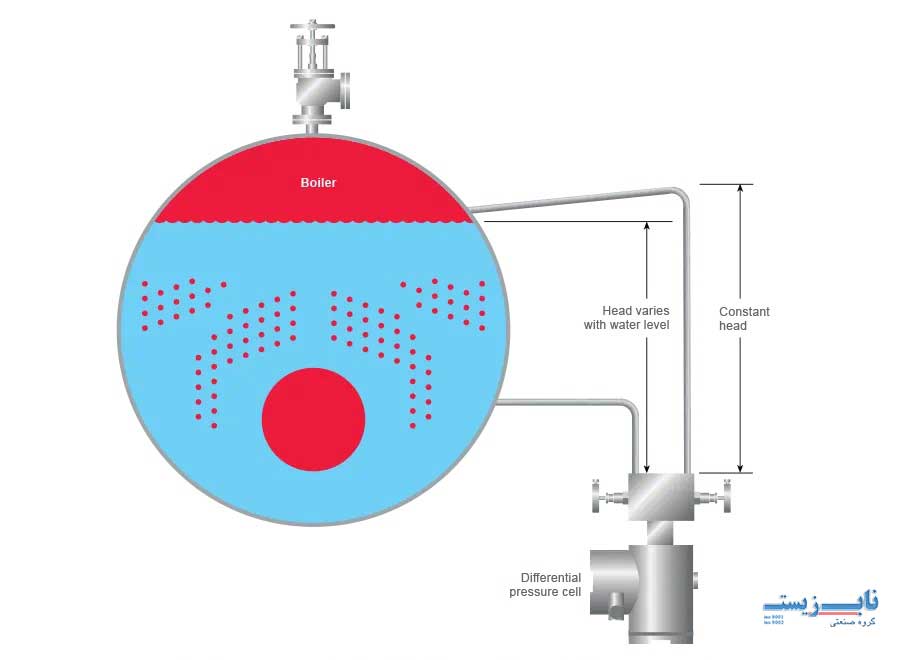

مهم ترین دلایل نوسان سطح آب در دیگ بخار
نوسان سطح آب در دیگ بخار می تواند به دلایل مختلفی رخ دهد. برخی از این عوامل به شرایط عادی بهره برداری مربوط هستند و برخی دیگر ناشی از مشکلات فنی یا کیفیت نامناسب آب هستند. شناسایی علت اصلی نوسان سطح آب، نقش مهمی در جلوگیری از آسیب به تجهیزات و حفظ راندمان بویلر دارد.
- تغییر ناگهانی بار بخار: یکی از رایج ترین دلایل نوسان سطح آب، تغییر سریع میزان مصرف بخار است. با افزایش ناگهانی مصرف بخار، فشار داخل دیگ کاهش یافته و حجم حباب های بخار افزایش می یابد که باعث بالا رفتن ظاهری سطح آب می شود. برعکس، کاهش مصرف بخار می تواند باعث افت موقت سطح آب شود.
- کیفیت نامناسب آب تغذیه: وجود مواد محلول، سختی بالا، روغن یا ذرات معلق در آب تغذیه می تواند تعادل آب و بخار را بر هم بزند. کیفیت پایین آب معمولاً باعث تشکیل کف، افزایش نوسان سطح آب و کاهش کیفیت بخار تولیدی می شود.
- کف کردن آب داخل بویلر: زمانی که غلظت مواد محلول یا آلودگی های روغنی در آب افزایش یابد، کف روی سطح آب تشکیل می شود. این کف باعث ایجاد نوسانات غیرعادی در شیشه آب نما و انتقال قطرات آب به همراه بخار خواهد شد.
- خرابی سیستم کنترل سطح آب: سیستم کنترل سطح شامل سنسورها، کنترلرها و شیرهای کنترلی است. هرگونه خرابی یا تنظیم نبودن این تجهیزات می تواند باعث ورود بیش از حد یا کمتر از نیاز آب به بویلر شده و نوسان سطح آب را به دنبال داشته باشد.
- مشکلات پمپ تغذیه: پمپ تغذیه وظیفه تأمین آب مورد نیاز دیگ بخار را بر عهده دارد. کاهش ظرفیت پمپ، هواگرفتگی، کاویتاسیون یا خرابی قطعات داخلی می تواند موجب ناپایداری سطح آب شود.
- گرفتگی شیشه آب نما یا اتصالات آن: گاهی نوسان مشاهده شده واقعی نیست و به دلیل رسوب گرفتگی یا انسداد مسیرهای شیشه آب نما ایجاد می شود. در این شرایط سطح آب به درستی نمایش داده نمی شود و اپراتور تصور می کند که سطح آب در حال نوسان است.
- رسوب گذاری در داخل دیگ بخار: تشکیل رسوبات روی سطوح حرارتی باعث ایجاد نقاط داغ و جوشش موضعی می شود. این وضعیت می تواند تولید حباب های بخار را افزایش داده و باعث نوسان سطح آب شود.
- نوسان فشار کاری بویلر: تغییرات مداوم فشار داخل دیگ بخار بر رفتار آب و بخار تأثیر مستقیم دارد. عملکرد نامناسب مشعل، خرابی کنترلر فشار یا تغییرات شدید بار می توانند باعث نوسان فشار و در نتیجه نوسان سطح آب شوند.
- بلودان نامناسب: اگر عملیات بلودان به درستی انجام نشود، غلظت مواد محلول در آب افزایش پیدا می کند. این موضوع احتمال کف کردن آب و ایجاد نوسان سطح را بیشتر می کند. بلودان منظم یکی از مهم ترین راهکارهای حفظ پایداری عملکرد بویلر است.
- ورود روغن و آلودگی به سیستم: ورود روغن از مبدل های حرارتی، پمپ ها یا فرآیندهای صنعتی می تواند باعث تشکیل کف و اختلال در عملکرد دیگ بخار شود. حتی مقدار کمی روغن نیز می تواند باعث نوسان شدید سطح آب و کاهش کیفیت بخار شود.
نشانه های نوسان غیرطبیعی سطح آب در دیگ بخار
وجود نوسانات جزئی در سطح آب دیگ بخار طبیعی است، اما زمانی که این تغییرات شدید، مداوم یا همراه با علائم غیرعادی باشند، می توانند نشان دهنده وجود مشکل در عملکرد بویلر یا تجهیزات جانبی باشند. شناسایی به موقع این نشانه ها از بروز آسیب های جدی و توقف ناخواسته سیستم جلوگیری می کند.
- بالا و پایین رفتن شدید سطح آب در شیشه آب نما: یکی از واضح ترین نشانه های نوسان غیرطبیعی، حرکت سریع و مداوم سطح آب در شیشه آب نما است. در شرایط عادی، تغییرات سطح آب محدود و تدریجی هستند، اما نوسانات شدید معمولاً به مشکلاتی مانند کف کردن آب، خرابی سیستم کنترل سطح یا تغییرات ناگهانی بار بخار مربوط می شوند.
- فعال شدن مکرر آلارم های سطح آب: اگر آلارم های پایین یا بالا بودن سطح آب به دفعات فعال شوند، نشان دهنده عدم پایداری سطح آب در داخل دیگ بخار است. این وضعیت می تواند ناشی از عملکرد نامناسب تجهیزات کنترلی یا اختلال در سیستم آب تغذیه باشد.
- تولید بخار مرطوب: در برخی موارد، نوسان شدید سطح آب باعث می شود قطرات آب همراه بخار وارد خطوط توزیع شوند. تولید بخار مرطوب نه تنها راندمان فرآیند را کاهش می دهد، بلکه می تواند به تجهیزات مصرف کننده نیز آسیب برساند.
- ایجاد ضربه در خطوط بخار: ورود آب به خطوط بخار ممکن است باعث ایجاد ضربه های ناگهانی یا صدای غیرعادی در لوله ها شود. این پدیده که به ضربه قوچ معروف است، یکی از نشانه های مهم ناپایداری سطح آب در بویلر محسوب می شود.
- نوسان فشار بخار: سطح آب و فشار بخار ارتباط مستقیمی با یکدیگر دارند. در بسیاری از موارد، نوسان غیرعادی سطح آب با تغییرات مکرر فشار بخار همراه است و می تواند عملکرد کل سیستم را تحت تأثیر قرار دهد.
- عملکرد مداوم یا غیرعادی پمپ تغذیه: اگر پمپ تغذیه به طور مداوم روشن و خاموش شود یا به صورت غیرعادی کار کند، ممکن است سیستم کنترل سطح نتواند سطح آب را در محدوده مناسب نگه دارد. این موضوع معمولاً یکی از نشانه های نوسان سطح آب است.
- کاهش راندمان و افزایش مصرف سوخت: نوسان شدید سطح آب باعث بر هم خوردن شرایط پایدار تولید بخار می شود. در نتیجه راندمان دیگ بخار کاهش یافته و مصرف سوخت افزایش پیدا می کند.

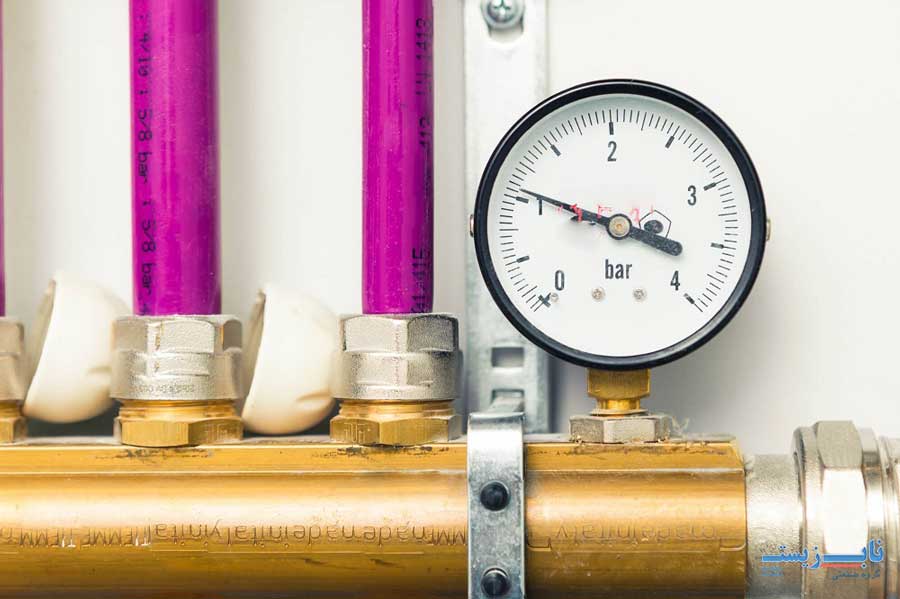

خطرات نوسان سطح آب در دیگ بخار
نوسان سطح آب در دیگ بخار تنها یک مشکل عملیاتی ساده نیست، بلکه می تواند ایمنی، راندمان و عمر مفید تجهیزات را به طور جدی تحت تأثیر قرار دهد. اگر این مشکل به موقع شناسایی و برطرف نشود، خسارات فنی و اقتصادی قابل توجهی به همراه خواهد داشت. در ادامه مهم ترین خطرات نوسان سطح آب در دیگ بخار را بررسی می کنیم.
- آسیب دیدن تیوب ها و سطوح حرارتی: کاهش بیش از حد سطح آب باعث می شود بخشی از لوله ها و سطوح انتقال حرارت از آب خارج شوند. در این شرایط، خنک کاری مناسب انجام نشده و دمای فلز به شدت افزایش می یابد. ادامه این وضعیت می تواند منجر به تغییر شکل، ترک خوردگی یا پارگی تیوب ها شود.
- کاهش کیفیت بخار تولیدی: زمانی که سطح آب بیش از حد بالا باشد یا نوسان شدیدی داشته باشد، قطرات آب همراه بخار وارد خطوط توزیع می شوند. این موضوع باعث تولید بخار مرطوب شده و کیفیت بخار مورد نیاز فرآیندهای صنعتی را کاهش می دهد.
- آسیب به تجهیزات مصرف کننده بخار: ورود آب به خطوط بخار می تواند به تجهیزاتی مانند مبدل های حرارتی، شیرهای کنترلی، تله های بخار و توربین ها آسیب برساند. وجود رطوبت در بخار معمولاً باعث خوردگی، فرسایش و کاهش عمر این تجهیزات می شود.
- ایجاد ضربه قوچ در خطوط بخار: یکی از خطرات مهم نوسان سطح آب، انتقال آب به شبکه بخار و ایجاد پدیده ضربه قوچ است. این پدیده با ایجاد ضربات ناگهانی و شدید در خطوط لوله می تواند باعث آسیب دیدن اتصالات، شیرآلات و حتی ترکیدگی لوله ها شود.
- کاهش راندمان حرارتی دیگ بخار: نوسانات مداوم سطح آب تعادل فرآیند تولید بخار را بر هم می زند و موجب کاهش راندمان انتقال حرارت می شود. در نتیجه برای تولید مقدار مشخصی بخار، سوخت بیشتری مصرف خواهد شد.
- افزایش مصرف سوخت و هزینه های بهره برداری: وقتی دیگ بخار در شرایط ناپایدار کار کند، عملکرد مشعل و سیستم کنترل نیز تحت تأثیر قرار می گیرد. این مسئله باعث افزایش مصرف انرژی، هزینه های سوخت و هزینه های نگهداری خواهد شد.
- فعال شدن مکرر سیستم های ایمنی: نوسان شدید سطح آب می تواند باعث فعال شدن مکرر آلارم ها، سوئیچ های ایمنی و سیستم های قطع اضطراری شود. این موضوع علاوه بر ایجاد اختلال در بهره برداری، احتمال توقف ناخواسته بویلر را افزایش می دهد.
- توقف تولید و خسارات اقتصادی: در بسیاری از صنایع، بخار نقش حیاتی در فرآیند تولید دارد. بروز مشکل در دیگ بخار و توقف آن به دلیل نوسان شدید سطح آب می تواند باعث کاهش تولید، افزایش زمان توقف تجهیزات و تحمیل هزینه های اقتصادی قابل توجه شود.
- کاهش عمر مفید تجهیزات: نوسانات مداوم سطح آب فشار بیشتری به پمپ های تغذیه، کنترلرها، شیرهای کنترلی و سایر تجهیزات وارد می کند. در نتیجه استهلاک تجهیزات افزایش یافته و نیاز به تعمیر یا تعویض زودهنگام آن ها بیشتر می شود.

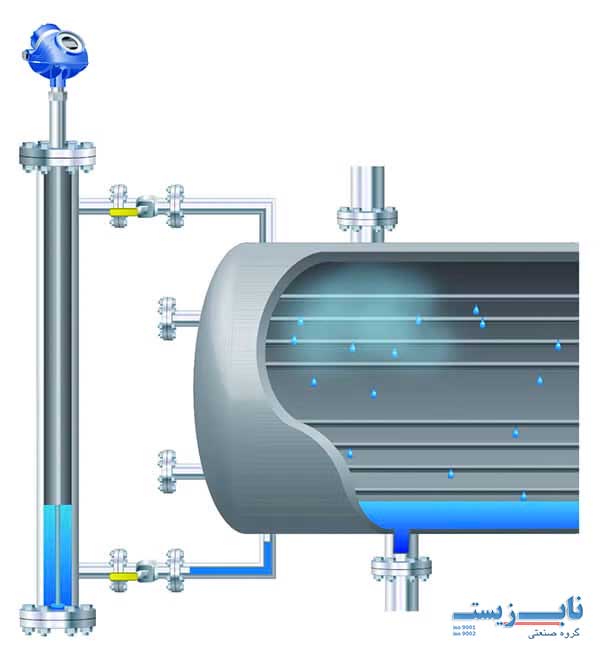

نحوه جلوگیری از نوسان سطح آب در دیگ بخار
جلوگیری از نوسان سطح آب در دیگ بخار نیازمند ترکیبی از کنترل کیفیت آب، نگهداری صحیح تجهیزات، و بهره برداری اصولی است. اگر این موارد به درستی رعایت شوند، سطح آب در محدوده پایدار باقی می ماند و راندمان و ایمنی سیستم افزایش پیدا می کند.
- استفاده از سیستم تصفیه آب مناسب: کیفیت آب ورودی مهم ترین عامل در پایداری عملکرد دیگ بخار است. وجود سختی، TDS بالا، روغن یا ذرات معلق می تواند باعث کف کردن آب و نوسان سطح شود. استفاده از تجهیزاتی مانند سختی گیر، فیلتر و سیستم های تصفیه مناسب، نقش اساسی در جلوگیری از این مشکل دارد.
- کنترل منظم TDS و انجام بلودان: اگر غلظت مواد محلول در آب دیگ بخار بالا برود، احتمال تشکیل کف و نوسان سطح آب افزایش می یابد. انجام بلودان منظم و اصولی باعث کاهش املاح اضافی و تثبیت کیفیت آب داخل بویلر می شود.
- سرویس و نگهداری سیستم آب تغذیه: پمپ تغذیه، شیر کنترل و سنسورهای سطح آب باید به صورت دوره ای بررسی شوند. کاهش فشار پمپ، خرابی شیر کنترل یا خطای سنسور می تواند باعث نوسان شدید سطح آب شود. سرویس منظم این تجهیزات از بروز چنین مشکلاتی جلوگیری می کند.
- جلوگیری از ورود روغن و آلودگی به بویلر: حتی مقدار کمی روغن یا مواد آلی می تواند باعث کف کردن آب و اختلال در نمایش سطح شود. باید از ورود آلودگی از طریق مبدل ها، پمپ ها یا خطوط فرآیندی جلوگیری شود.
- کنترل تغییرات ناگهانی بار بخار: تغییر سریع مصرف بخار یکی از عوامل مهم نوسان سطح آب است. در صورت امکان باید مصرف بخار به صورت تدریجی مدیریت شود تا پدیده های Swell و Shrink به حداقل برسد.
- بررسی و تمیزکاری شیشه آب نما: رسوب یا گرفتگی در شیشه آب نما می تواند باعث نمایش اشتباه سطح آب شود. تمیزکاری دوره ای این بخش کمک می کند وضعیت واقعی سطح آب به درستی مشاهده شود.
- کنترل فشار و عملکرد مشعل: نوسان فشار داخل دیگ بخار می تواند باعث تغییر رفتار آب و بخار شود. تنظیم صحیح مشعل و کنترلر فشار نقش مهمی در تثبیت شرایط کاری دارد.
- رسوب زدایی و جلوگیری از تشکیل رسوب: رسوبات داخلی باعث جوشش موضعی و ایجاد حباب های غیرعادی می شوند. انجام رسوب زدایی دوره ای و استفاده از آب مناسب، از این مشکل جلوگیری می کند.
