سرج تانک یا منبع ضربه گیر یکی از تجهیزات مهم در سیستم های انتقال سیالات است که به منظور کنترل نوسانات فشار و جلوگیری از خسارات ناشی از پدیده ضربه قوچ مورد استفاده قرار می گیرد. در خطوط انتقال آب، فاضلاب، نفت، گاز و بسیاری از فرآیندهای صنعتی، تغییرات ناگهانی دبی یا توقف و راه اندازی سریع پمپ ها می تواند باعث ایجاد موج های فشاری مخرب شود. این موج های فشاری در صورت کنترل نشدن، خسارات سنگینی به لوله ها، اتصالات، شیرآلات و تجهیزات دوار وارد می کنند.
سرج تانک با جذب یا جبران انرژی ناشی از این نوسانات، فشار سیستم را در محدوده ایمن نگه می دارد و از ایجاد تنش های خطرناک در شبکه جلوگیری می کند. به همین دلیل استفاده از منبع ضربه گیر در بسیاری از پروژه های انتقال سیال به عنوان یکی از تجهیزات حفاظتی ضروری شناخته می شود. امروزه در تصفیه خانه های آب و فاضلاب، خطوط انتقال آب شهری، صنایع پتروشیمی، نیروگاه ها، صنایع معدنی و تأسیسات بزرگ صنعتی، استفاده از سرج تانک نقش مهمی در افزایش ایمنی، کاهش هزینه های تعمیرات و افزایش عمر مفید تجهیزات ایفا می کند.
سرج تانک چیست؟
سرج تانک (Surge Tank) یا منبع ضربه گیر مخزنی است که در سیستم های انتقال سیالات به منظور کنترل نوسانات فشار و جلوگیری از خسارات ناشی از پدیده ضربه قوچ نصب می شود. این تجهیز با جذب یا جبران تغییرات ناگهانی فشار ناشی از خاموش شدن پمپ، قطع برق، باز و بسته شدن سریع شیرها یا تغییرات ناگهانی دبی، از ایجاد تنش های مخرب در خطوط لوله و تجهیزات جلوگیری می کند. سرج تانک با متعادل کردن فشار در شبکه، موجب افزایش ایمنی سیستم، کاهش استهلاک تجهیزات، جلوگیری از ترکیدگی لوله ها و افزایش عمر مفید پمپ ها و تأسیسات انتقال سیال می شود و به همین دلیل یکی از تجهیزات ضروری در خطوط انتقال آب، فاضلاب، نفت، گاز و صنایع مختلف به شمار می رود.

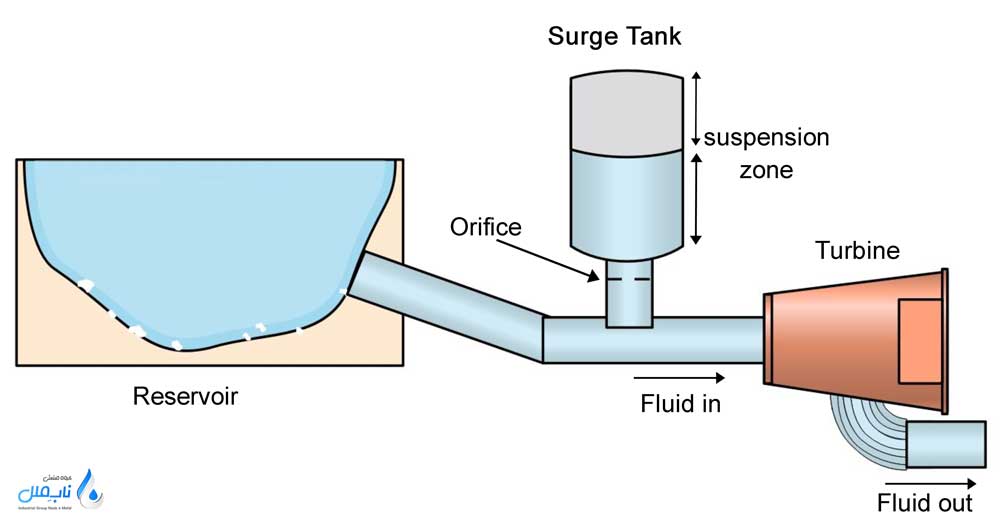

نحوه عملکرد منبع ضربه گیر
منبع ضربه گیر یا سرج تانک با ایجاد یک حجم ذخیره موقت برای سیال، نوسانات ناگهانی فشار در خطوط انتقال را کنترل می کند. هنگامی که در اثر خاموش شدن ناگهانی پمپ، قطع برق، باز و بسته شدن سریع شیرها یا تغییرات شدید دبی، موج فشاری در خط لوله ایجاد می شود، سرج تانک بخشی از این انرژی اضافی را جذب کرده و از انتقال مستقیم آن به تجهیزات جلوگیری می کند. در شرایط افزایش ناگهانی فشار، مقداری از سیال وارد مخزن شده و فشار اضافی تخلیه می شود؛ برعکس، زمانی که افت فشار یا خلأ در خط ایجاد شود، سیال ذخیره شده در مخزن به سیستم بازمی گردد و فشار را متعادل می کند. این فرآیند باعث کاهش شدت ضربه قوچ، جلوگیری از ترکیدگی لوله ها، محافظت از پمپ ها و شیرآلات و افزایش پایداری عملکرد شبکه انتقال سیال می شود. در واقع سرج تانک مانند یک ضربه گیر هیدرولیکی عمل می کند که انرژی ناشی از شوک های فشاری را جذب و مستهلک کرده و مانع آسیب دیدن تجهیزات می شود.

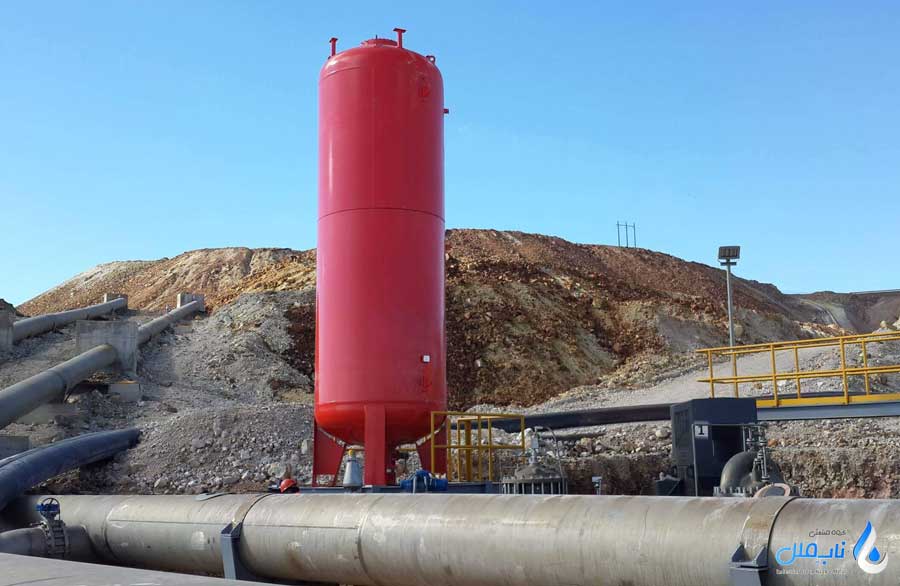

اجزای اصلی سرج تانک
سرج تانک یا منبع ضربه گیر از بخش های مختلفی تشکیل شده است که هر یک نقش مهمی در کنترل نوسانات فشار، جذب انرژی ناشی از ضربه قوچ و حفظ ایمنی سیستم ایفا می کنند. طراحی و انتخاب صحیح این اجزا تأثیر مستقیمی بر عملکرد و طول عمر تجهیز دارد.
- بدنه مخزن: بدنه اصلی ترین بخش سرج تانک است که وظیفه ذخیره سیال و تحمل فشارهای وارد بر سیستم را بر عهده دارد. این بخش معمولاً از فولاد کربنی، استنلس استیل، FRP یا پلی اتیلن ساخته می شود و بر اساس فشار کاری، نوع سیال و شرایط محیطی طراحی می گردد. ضخامت بدنه و نوع پوشش داخلی و خارجی نیز با توجه به شرایط بهره برداری تعیین می شود.
- نازل های ورودی و خروجی: نازل های ورودی و خروجی مسیر ارتباط سرج تانک با خط لوله را فراهم می کنند. از طریق این نازل ها، سیال در زمان افزایش فشار وارد مخزن شده و در هنگام افت فشار مجدداً به شبکه بازمی گردد. ابعاد و موقعیت این نازل ها باید متناسب با دبی و مشخصات هیدرولیکی سیستم انتخاب شود.
- شیرهای ایمنی: شیرهای ایمنی برای محافظت از مخزن و تجهیزات جانبی در برابر فشارهای بیش از حد طراحی می شوند. در صورتی که فشار داخل مخزن از حد مجاز فراتر رود، این شیرها به صورت خودکار باز شده و از آسیب دیدن سیستم جلوگیری می کنند.
- تجهیزات اندازه گیری فشار: فشارسنج ها و ترانسمیترهای فشار برای پایش مداوم وضعیت عملکرد سرج تانک استفاده می شوند. این تجهیزات اطلاعات لازم را برای اپراتورها و سیستم های کنترلی فراهم کرده و امکان تشخیص سریع نوسانات غیرعادی فشار را فراهم می کنند.
- سیستم کنترل سطح: در برخی از انواع سرج تانک، به ویژه مخازن باز، از تجهیزات کنترل سطح برای اندازه گیری و مدیریت میزان سیال داخل مخزن استفاده می شود. این سیستم مانع از سرریز شدن یا خالی شدن بیش از حد مخزن می شود.
- شیرهای قطع و وصل: این شیرها به منظور جداسازی سرج تانک از خط لوله در زمان تعمیرات، بازرسی یا سرویس های دوره ای نصب می شوند و امکان انجام عملیات نگهداری را بدون توقف کامل سیستم فراهم می کنند.
- سیستم هوای فشرده: در برخی مدل های پیشرفته، از یک بالشتک هوای فشرده برای جذب بهتر انرژی ناشی از نوسانات فشار استفاده می شود. این بخش شامل کمپرسور هوا، مخزن هوا، شیرهای کنترلی و تجهیزات تنظیم فشار است که عملکرد ضربه گیری سیستم را بهبود می بخشد.
- پایه و سازه نگهدارنده: ایه ها و سازه های نگهدارنده وظیفه انتقال وزن مخزن و بارهای عملیاتی به فونداسیون را بر عهده دارند. طراحی مناسب این بخش برای جلوگیری از ارتعاشات، جابه جایی و ایجاد تنش های اضافی در مخزن ضروری است.
- تجهیزات ابزار دقیق و کنترلی: بسته به نوع پروژه، سرج تانک می تواند به انواع تجهیزات ابزار دقیق مانند سطح سنج، دماسنج، فلوسوئیچ، ترانسمیترها و سیستم های مانیتورینگ مجهز شود. این تجهیزات امکان کنترل دقیق عملکرد مخزن و افزایش ایمنی بهره برداری را فراهم می کنند.

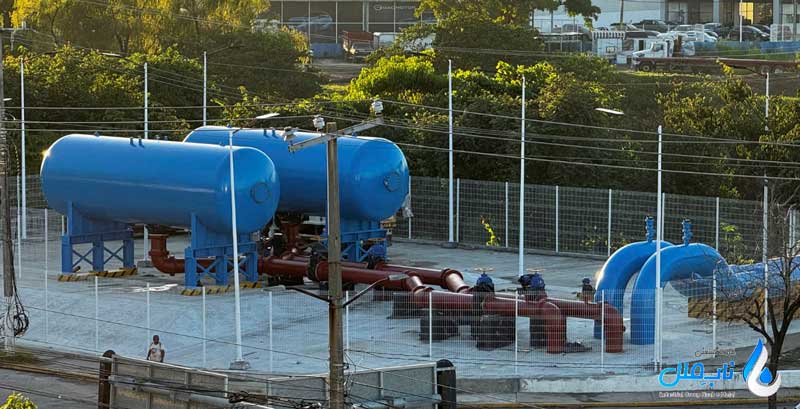

کاربردهای سرج تانک در صنایع مختلف
سرج تانک یا منبع ضربه گیر یکی از تجهیزات مهم در سیستم های انتقال سیالات است که با کنترل نوسانات فشار و جلوگیری از پدیده ضربه قوچ، نقش مهمی در افزایش ایمنی و پایداری شبکه ایفا می کند. این تجهیز در صنایع مختلفی که با انتقال آب، فاضلاب، مواد شیمیایی، نفت و سایر سیالات سروکار دارند، کاربرد گسترده ای دارد.
- تصفیه خانه های آب: در تصفیه خانه های آب، سرج تانک برای محافظت از خطوط انتقال، پمپ ها و تجهیزات فرآیندی در برابر نوسانات فشار مورد استفاده قرار می گیرد. توقف ناگهانی پمپ ها یا بسته شدن شیرها می تواند موجب ایجاد ضربه قوچ شود که سرج تانک با جذب این شوک های هیدرولیکی از آسیب به تجهیزات جلوگیری می کند و پایداری شبکه آبرسانی را افزایش می دهد. در سیستمهای پیشرفته تصفیه آب مانند نانو فیلتراسیون، کنترل فشار اهمیت بالایی دارد و سرج تانک نقش مهمی در حفاظت از تجهیزات ایفا میکند.
- تصفیه خانه های فاضلاب: در ایستگاه پمپاژ فاضلاب و خطوط انتقال فاضلاب که از لوله کاروگیت استفاده میشود، به دلیل تغییرات مداوم دبی و شرایط بهره برداری، احتمال ایجاد نوسانات فشار بسیار زیاد است. استفاده از سرج تانک در این سیستم ها موجب کاهش تنش های وارد بر لوله ها، جلوگیری از خرابی پمپ ها و افزایش طول عمر تجهیزات می شود.
- صنایع نفت و گاز: خطوط انتقال نفت خام، فرآورده های نفتی و گاز طبیعی معمولاً دارای طول زیاد و فشار کاری بالا هستند. در چنین شرایطی، هرگونه تغییر ناگهانی در جریان می تواند خسارات قابل توجهی ایجاد کند. سرج تانک با کنترل فشار و جذب انرژی ناشی از تغییرات جریان، از خطوط لوله، شیرآلات و ایستگاه های پمپاژ محافظت می کند.
- صنایع پتروشیمی: در صنایع پتروشیمی که از مخازن اسید استفاده می شود، کنترل فشار خطوط انتقال اهمیت ویژهای دارد. سرج تانک با جلوگیری از شوک های فشاری، به حفظ ایمنی تجهیزات فرآیندی، راکتورها، مبدل های حرارتی و خطوط انتقال کمک کرده و خطر توقف تولید را کاهش می دهد.
- نیروگاه ها: نیروگاه های حرارتی، سیکل ترکیبی و آبی دارای سیستم های گسترده انتقال آب برای خنک کاری و فرآیندهای مختلف هستند. استفاده از سرج تانک در این تأسیسات باعث کنترل نوسانات فشار، جلوگیری از آسیب به پمپ ها و افزایش قابلیت اطمینان سیستم های انتقال سیال می شود.
- خطوط انتقال آب: یکی از مهم ترین کاربردهای سرج تانک در خطوط انتقال آب شهری، روستایی و صنعتی است. در این خطوط، توقف ناگهانی پمپ ها یا تغییرات دبی می تواند موجب ایجاد ضربه قوچ شود. سرج تانک با متعادل سازی فشار، از ترکیدگی لوله ها و خرابی اتصالات جلوگیری کرده و بهره برداری ایمن از شبکه را تضمین می کند.
- صنایع معدنی: در معادن، خطوط انتقال آب صنعتی، دوغاب معدنی و سیالات فرآیندی در معرض نوسانات شدید فشار قرار دارند. سرج تانک با جذب شوک های هیدرولیکی، از تجهیزات انتقال، پمپ ها و خطوط لوله محافظت کرده و هزینه های تعمیر و نگهداری را کاهش می دهد.
- سیستم های آبرسانی شهری: شبکه های توزیع آب شهری به دلیل تغییرات مصرف در ساعات مختلف شبانه روز با نوسانات فشار مواجه هستند. سرج تانک به تثبیت فشار شبکه کمک کرده و از ایجاد تنش های مخرب در خطوط انتقال و تأسیسات آبرسانی جلوگیری می کند.
- صنایع فولاد و فلزات: در کارخانه های فولاد، ریخته گری و صنایع فلزی، سیستم های خنک کاری و انتقال آب نقش حیاتی دارند. سرج تانک با کنترل نوسانات فشار در این سیستم ها، از تجهیزات گران قیمت و خطوط انتقال محافظت کرده و پایداری فرآیند تولید را افزایش می دهد.
- صنایع غذایی و دارویی: در صنایع غذایی و دارویی که انتقال مایعات فرآیندی با دقت بالا انجام می شود، سرج تانک به حفظ شرایط پایدار جریان و جلوگیری از شوک های فشاری کمک می کند. این موضوع علاوه بر حفاظت از تجهیزات، موجب بهبود کیفیت و یکنواختی فرآیند تولید نیز می شود.
مزایای استفاده از سرج تانک
استفاده از سرج تانک در سیستم های انتقال سیالات مزایای متعددی دارد و نقش مهمی در افزایش ایمنی، پایداری و طول عمر تجهیزات ایفا می کند. مهم ترین مزایای استفاده از سرج تانک عبارت اند از:
- جلوگیری از ایجاد پدیده ضربه قوچ
- جذب و کاهش شوک های هیدرولیکی در خطوط انتقال
- کنترل نوسانات ناگهانی فشار در سیستم
- جلوگیری از افزایش بیش از حد فشار در لوله ها
- جلوگیری از ایجاد خلأ و فشار منفی در شبکه
- محافظت از پمپ ها در برابر آسیب های ناشی از تغییرات فشار
- افزایش طول عمر خطوط لوله و اتصالات
- کاهش احتمال ترکیدگی لوله ها
- جلوگیری از شکست فلنج ها و اتصالات مکانیکی
- محافظت از شیرآلات و تجهیزات کنترلی
- افزایش ایمنی بهره برداری از سیستم های انتقال سیال
- کاهش هزینه های تعمیر و نگهداری تجهیزات
- کاهش توقفات ناخواسته و اضطراری سیستم
- افزایش قابلیت اطمینان شبکه انتقال
- بهبود عملکرد ایستگاه های پمپاژ
- حفظ پایداری جریان در خطوط انتقال طولانی
- کاهش استهلاک تجهیزات هیدرولیکی
- جلوگیری از خسارات ناشی از قطع ناگهانی برق
- افزایش راندمان بهره برداری از تأسیسات
- کاهش هزینه های ناشی از خرابی تجهیزات
- کمک به توزیع یکنواخت فشار در شبکه
- امکان بهره برداری ایمن از خطوط انتقال با فشار بالا
- محافظت از تجهیزات حساس در صنایع نفت، گاز و پتروشیمی
- بهبود عملکرد سیستم های آبرسانی و فاضلاب
- افزایش عمر مفید سرمایه گذاری های انجام شده در زیرساخت های انتقال سیال

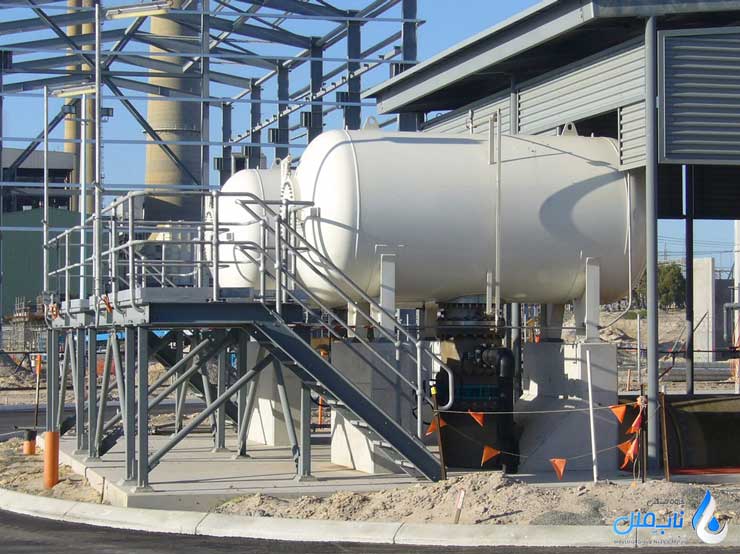

انواع سرج تانک
سرج تانک ها بر اساس نحوه عملکرد، ساختار طراحی و شرایط بهره برداری به انواع مختلفی تقسیم می شوند. انتخاب نوع مناسب سرج تانک به عواملی مانند فشار کاری، دبی سیستم، طول خط انتقال، نوع سیال و شرایط نصب بستگی دارد. هر یک از این مدل ها برای کاربردهای خاصی طراحی شده اند و مزایا و محدودیت های ویژه ای دارند.
سرج تانک باز
سرج تانک باز یکی از ساده ترین و متداول ترین انواع منابع ضربه گیر است که در آن سطح سیال داخل مخزن با فشار اتمسفر در تماس مستقیم قرار دارد. این نوع مخزن معمولاً در ارتفاع مناسبی نسبت به خط انتقال نصب می شود تا بتواند نوسانات فشار را به صورت طبیعی کنترل کند. زمانی که فشار در خط لوله افزایش می یابد، بخشی از سیال وارد مخزن شده و سطح مایع بالا می رود. در مقابل، هنگامی که فشار کاهش پیدا می کند، سیال ذخیره شده دوباره به سیستم بازمی گردد و از افت شدید فشار جلوگیری می کند. سادگی طراحی، هزینه ساخت پایین و نگهداری آسان از مهم ترین ویژگی های این نوع سرج تانک است. به همین دلیل در خطوط انتقال آب، شبکه های آبرسانی و نیروگاه های برق آبی کاربرد فراوانی دارد.
سرج تانک بسته
سرج تانک بسته به گونه ای طراحی می شود که سیال داخل مخزن هیچ ارتباطی با محیط بیرون نداشته باشد. این ساختار باعث می شود کیفیت سیال حفظ شده و خطر آلودگی به حداقل برسد. در این نوع مخزن، تغییرات فشار از طریق فضای داخلی مخزن کنترل می شود و امکان استفاده از آن در سیستم های تحت فشار نیز وجود دارد. سرج تانک بسته معمولاً در صنایعی مورد استفاده قرار می گیرد که حفظ کیفیت سیال اهمیت بالایی دارد؛ مانند صنایع غذایی، دارویی، شیمیایی و برخی سیستم های آب صنعتی. این نوع مخزن نسبت به مدل های باز به فضای کمتری نیاز دارد و عملکرد پایدارتری در شرایط عملیاتی مختلف ارائه می دهد.
سرج تانک هوابالشتکی
سرج تانک هوابالشتکی یکی از پیشرفته ترین انواع منابع ضربه گیر محسوب می شود که در آن از یک حجم هوای فشرده برای جذب انرژی ناشی از نوسانات فشار استفاده می شود. در زمان افزایش فشار، هوای داخل مخزن فشرده شده و انرژی موج فشاری را جذب می کند. هنگام افت فشار نیز این هوای فشرده منبسط شده و به حفظ تعادل فشار در سیستم کمک می کند. عملکرد این نوع سرج تانک بسیار مؤثر بوده و به همین دلیل در خطوط انتقال طولانی، ایستگاه های پمپاژ بزرگ و شبکه های تحت فشار کاربرد گسترده ای دارد. توانایی بالای این سیستم در کنترل ضربه قوچ باعث شده است که یکی از محبوب ترین گزینه ها برای پروژه های صنعتی و تأسیساتی باشد.
سرج تانک تحت فشار
سرج تانک تحت فشار برای سیستم هایی طراحی می شود که در فشارهای بالا فعالیت می کنند و نیاز به کنترل دقیق نوسانات هیدرولیکی دارند. این مخازن از بدنه ای مقاوم و مستحکم ساخته می شوند تا بتوانند فشارهای عملیاتی بالا را تحمل کنند. در این نوع سیستم، فشار داخلی مخزن به طور دقیق کنترل شده و امکان جذب مؤثر شوک های ناشی از تغییرات ناگهانی جریان فراهم می شود. سرج تانک های تحت فشار معمولاً در صنایع نفت، گاز، پتروشیمی، نیروگاه ها و سایر تأسیسات حساس مورد استفاده قرار می گیرند؛ زیرا این صنایع به تجهیزات حفاظتی با قابلیت اطمینان بالا نیاز دارند.
سرج تانک دیافراگمی
سرج تانک دیافراگمی دارای یک غشای انعطاف پذیر یا دیافراگم داخلی است که فضای سیال را از محفظه هوای فشرده جدا می کند. این طراحی باعث می شود هوا و سیال با یکدیگر تماس مستقیم نداشته باشند و فشار سیستم با دقت بیشتری کنترل شود. دیافراگم هنگام افزایش فشار فشرده شده و انرژی اضافی را جذب می کند و در زمان افت فشار به حالت اولیه بازمی گردد. این ویژگی باعث افزایش راندمان جذب ضربه و کاهش مشکلات ناشی از اختلاط هوا و سیال می شود. به همین دلیل از این نوع سرج تانک در سیستم های آب آشامیدنی، صنایع حساس و فرآیندهایی که کیفیت سیال اهمیت ویژه ای دارد استفاده می شود.

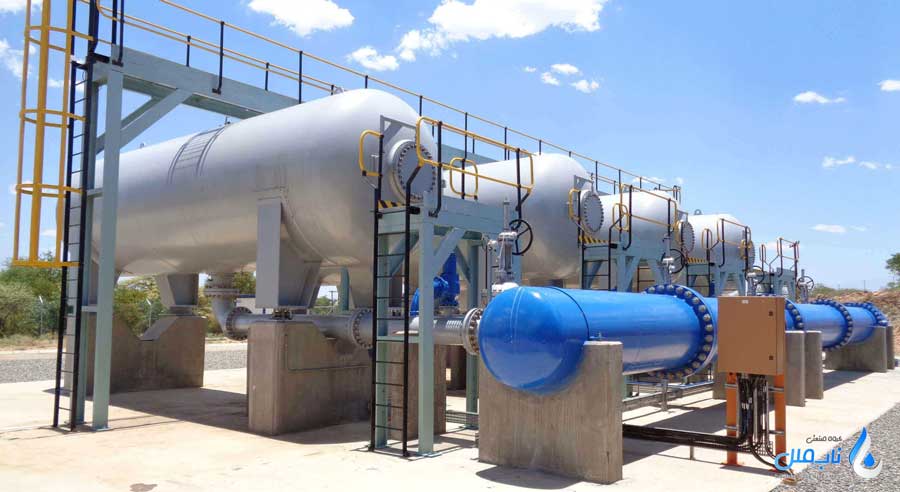

قیمت سرج تانک
قیمت سرج تانک عدد ثابتی ندارد و به عوامل مختلفی بستگی دارد؛ به طور حدودی می توان گفت مدل های کوچک و ساده برای کاربردهای سبک از حدود ۵۰ تا ۱۵۰ میلیون تومان شروع می شوند، اما در پروژه های صنعتی و خطوط انتقال بزرگ که نیاز به طراحی تحت فشار و ظرفیت بالا دارند، قیمت می تواند به چند صد میلیون تومان و حتی بالاتر نیز برسد، به خصوص زمانی که طراحی سفارشی و استانداردهای صنعتی سخت گیرانه در ساخت لحاظ شود. به طور کلی عوامل موثر بر قیمت سرج تانک شامل موارد زیر می باشد.
- ظرفیت و حجم سرج تانک: یکی از مهم ترین عوامل تعیین کننده قیمت، حجم مخزن است. هرچه ظرفیت سرج تانک بیشتر باشد، میزان ورق مصرفی، ابعاد سازه، وزن نهایی و در نتیجه هزینه ساخت افزایش پیدا می کند. در پروژه هایی با خطوط انتقال طولانی یا دبی بالا، معمولاً نیاز به مخازن بزرگ تر وجود دارد که همین موضوع مستقیماً قیمت را افزایش می دهد.
- فشار طراحی و شرایط کاری: فشار کاری سیستم نقش بسیار مهمی در طراحی سرج تانک دارد. مخازنی که برای فشارهای بالا طراحی می شوند، نیاز به ضخامت بیشتر، جوشکاری دقیق تر و تست های سخت گیرانه تر دارند. همین موضوع باعث افزایش هزینه ساخت و کنترل کیفی می شود. همچنین در سیستم هایی با نوسانات شدید فشار، طراحی پیچیده تر شده و قیمت نهایی بالاتر می رود.
- جنس بدنه و متریال ساخت: نوع متریال به کاررفته در ساخت سرج تانک تأثیر مستقیمی بر قیمت دارد. استفاده از فولاد کربنی معمولاً اقتصادی تر است، در حالی که استنلس استیل به دلیل مقاومت بالا در برابر خوردگی، هزینه بیشتری دارد. در برخی کاربردها نیز از FRP یا پلی اتیلن استفاده می شود که هرکدام بسته به شرایط پروژه، قیمت متفاوتی ایجاد می کنند.
- نوع سرج تانک و تکنولوژی طراحی: مدل سرج تانک نیز نقش مهمی در قیمت دارد. به عنوان مثال، سرج تانک های ساده باز نسبت به مدل های هوابالشتکی یا دیافراگمی هزینه بسیار کمتری دارند. هرچه سیستم پیچیده تر باشد و از تجهیزات کنترلی بیشتری مانند کمپرسور، شیرهای اتوماتیک یا ابزار دقیق استفاده شود، قیمت نهایی نیز افزایش پیدا می کند.
- تجهیزات ابزار دقیق و سیستم های کنترلی: وجود تجهیزاتی مانند فشارسنج، سطح سنج، ترانسمیتر فشار، سیستم کنترل هوای فشرده و تابلوهای کنترلی می تواند هزینه پروژه را به طور قابل توجهی افزایش دهد. در پروژه های صنعتی پیشرفته، این تجهیزات برای کنترل دقیق عملکرد سرج تانک ضروری هستند و بخش مهمی از قیمت نهایی را تشکیل می دهند.
- استانداردهای طراحی و ساخت: سرج تانک هایی که بر اساس استانداردهای سخت گیرانه تر طراحی و ساخته می شوند، نیاز به کنترل کیفیت دقیق تر، تست های غیرمخرب، گواهی نامه های فنی و مستندسازی کامل دارند. این موارد باعث افزایش هزینه تولید می شود اما در عوض ایمنی و قابلیت اطمینان سیستم را به شکل قابل توجهی بالا می برد.
- شرایط نصب و محل پروژه: محل نصب نیز می تواند بر قیمت نهایی تأثیرگذار باشد. پروژه هایی که در مناطق دورافتاده یا شرایط سخت اجرایی قرار دارند، معمولاً هزینه حمل ونقل، نصب، جرثقیل و عملیات اجرایی بیشتری دارند. همچنین شرایط محیطی مانند خورندگی، دما یا رطوبت نیز ممکن است نیاز به طراحی ویژه و افزایش هزینه را به همراه داشته باشد.
- طراحی مهندسی و محاسبات هیدرولیکی: هزینه طراحی و محاسبات نیز بخش مهمی از قیمت سرج تانک را تشکیل می دهد. تحلیل دقیق ضربه قوچ، شبیه سازی جریان و تعیین ابعاد بهینه مخزن نیازمند دانش تخصصی و نرم افزارهای مهندسی است. هرچه پروژه پیچیده تر باشد، هزینه طراحی نیز افزایش خواهد یافت.
نکات مهم در استفاده و نگهداری از سرج تانک
برای اینکه سرج تانک بتواند عملکرد مؤثر و پایداری در کنترل ضربه قوچ داشته باشد، تنها طراحی و نصب صحیح کافی نیست و بهره برداری اصولی و نگهداری منظم نیز اهمیت بسیار زیادی دارد. بی توجهی به نکات بهره برداری می تواند باعث کاهش راندمان، آسیب به تجهیزات و حتی از کار افتادن سیستم شود.
- کنترل منظم فشار و وضعیت عملکرد: در سرج تانک هایی که دارای سیستم هوای فشرده یا طراحی بسته هستند، کنترل فشار داخلی اهمیت زیادی دارد. افت یا افزایش غیرعادی فشار می تواند عملکرد جذب ضربه را مختل کند. بنابراین باید فشار سیستم به صورت دوره ای بررسی شده و در محدوده طراحی نگه داشته شود.
- بازبینی دوره ای تجهیزات ابزار دقیق: فشارسنج ها، سطح سنج ها و سایر تجهیزات کنترلی باید به طور منظم بررسی و در صورت نیاز کالیبره شوند. خرابی یا خطای این تجهیزات می تواند باعث عدم تشخیص نوسانات خطرناک فشار و کاهش ایمنی سیستم شود.
- بررسی نشتی در اتصالات و بدنه: وجود هرگونه نشتی در بدنه مخزن، نازل ها یا اتصالات می تواند عملکرد سرج تانک را مختل کند. بازرسی چشمی دوره ای و تست نشتی از اقدامات ضروری در نگهداری این تجهیز محسوب می شود.
- کنترل وضعیت پوشش های محافظ: در سرج تانک های فلزی، پوشش های ضدخوردگی نقش مهمی در افزایش عمر تجهیز دارند. بررسی وضعیت رنگ، پوشش اپوکسی یا سایر لایه های محافظ و ترمیم به موقع آن ها از بروز خوردگی و کاهش استحکام جلوگیری می کند.
- تخلیه و شست وشوی دوره ای: در برخی کاربردها، به ویژه در خطوط آب یا فاضلاب، ممکن است رسوبات یا ذرات معلق در داخل مخزن تجمع پیدا کنند. تخلیه و شست وشوی دوره ای سرج تانک به حفظ عملکرد هیدرولیکی مناسب کمک می کند.
- بررسی عملکرد شیرهای ایمنی و کنترلی: شیرهای ایمنی و قطع و وصل باید در بازه های زمانی مشخص تست شوند تا از عملکرد صحیح آن ها در شرایط اضطراری اطمینان حاصل شود. خرابی این شیرها می تواند خطرات جدی برای کل سیستم ایجاد کند.
- کنترل سیستم هوای فشرده: در سرج تانک های هوابالشتکی، بررسی کمپرسور، فشار هوا و عملکرد شیرهای تنظیم بسیار مهم است. کاهش فشار هوا می تواند راندمان جذب ضربه را به شدت کاهش دهد.
- جلوگیری از بهره برداری خارج از محدوده طراحی: یکی از مهم ترین نکات، استفاده از سرج تانک در شرایطی مطابق با طراحی اولیه آن است. افزایش فشار، دبی یا تغییر نوع سیال بدون بازطراحی می تواند باعث آسیب جدی به تجهیز شود.
- پایش عملکرد کلی سیستم: بهتر است عملکرد سرج تانک در کنار کل سیستم انتقال سیال بررسی شود تا هرگونه تغییر غیرعادی در فشار، دبی یا ارتعاشات به موقع شناسایی و اصلاح گردد.

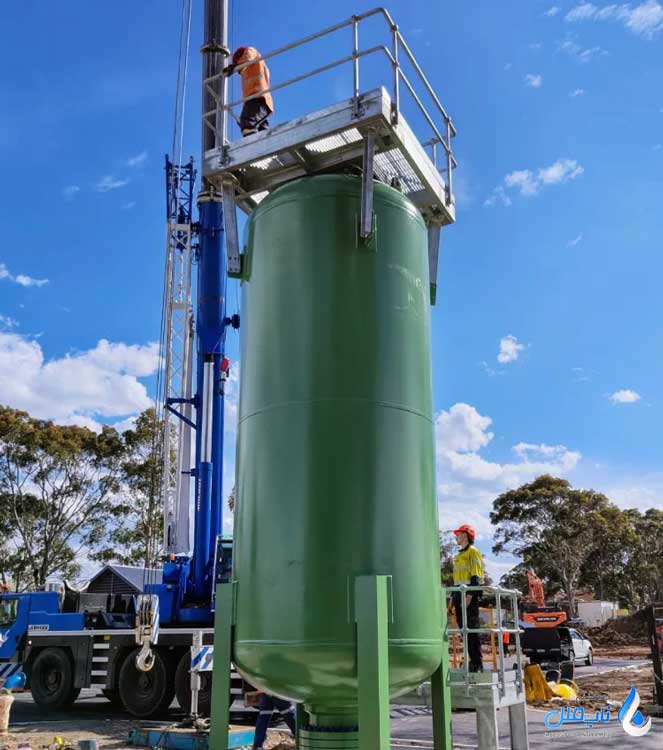

راهنمای انتخاب و خرید سرج تانک مناسب
انتخاب سرج تانک باید بر اساس شرایط واقعی سیستم انجام شود، چون این تجهیز مستقیماً با ایمنی خطوط انتقال و جلوگیری از ضربه قوچ در ارتباط است. در ادامه نکات مهم به صورت خلاصه تر ارائه شده است.
- بررسی شرایط هیدرولیکی سیستم: اولین قدم، بررسی مشخصات خط انتقال مثل دبی، قطر لوله، طول مسیر و ارتفاع استاتیکی است. این پارامترها شدت ضربه قوچ را تعیین می کنند و پایه انتخاب ظرفیت سرج تانک هستند.
- تعیین فشار کاری: فشار کاری و فشارهای احتمالی ناشی از توقف پمپ یا تغییر جریان باید مشخص شود. سرج تانک باید طوری طراحی شود که بتواند این نوسانات را با ضریب ایمنی مناسب کنترل کند.
- انتخاب نوع سرج تانک: بسته به پروژه، می توان از مدل باز، بسته، هوابالشتکی یا دیافراگمی استفاده کرد. سیستم های ساده معمولاً به مدل های باز و پروژه های صنعتی به مدل های پیشرفته تر نیاز دارند.
- انتخاب جنس بدنه: جنس سرج تانک باید متناسب با نوع سیال و شرایط محیطی باشد. مخازن از جنس فولاد کربنی برای کاربردهای معمول، و مخازن استیل یا FRP برای محیط های خورنده مناسب تر هستند.
- بررسی فضای نصب: محدودیت های فضا، دسترسی برای تعمیرات و شرایط فونداسیون باید قبل از انتخاب نهایی بررسی شود تا نصب و بهره برداری بدون مشکل انجام شود.
- تجهیزات ابزار دقیق: در صورت نیاز، تجهیزاتی مانند فشارسنج، سطح سنج و سیستم کنترل باید متناسب با سطح اتوماسیون پروژه انتخاب شوند.
- ظرفیت و طراحی مهندسی: حجم سرج تانک باید بر اساس محاسبات دقیق هیدرولیکی تعیین شود، نه به صورت تجربی؛ چون انتخاب اشتباه می تواند عملکرد سیستم را مختل کند.
- کیفیت ساخت و استانداردها: رعایت استانداردهای طراحی، جوشکاری اصولی و تست های کنترل کیفیت از موارد مهمی است که در عملکرد بلندمدت تجهیز تأثیر مستقیم دارد.
