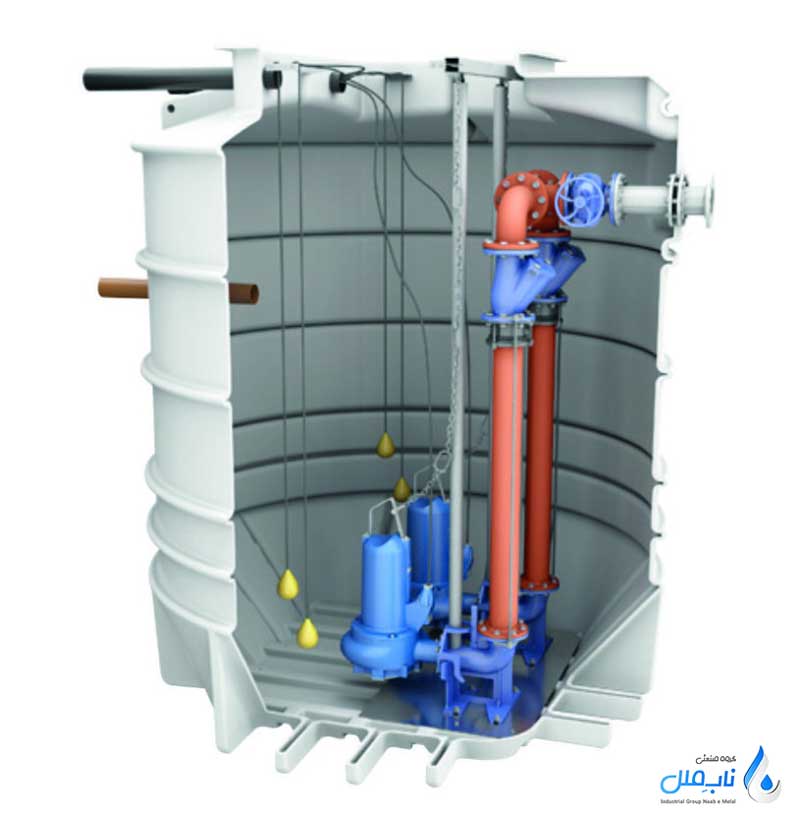

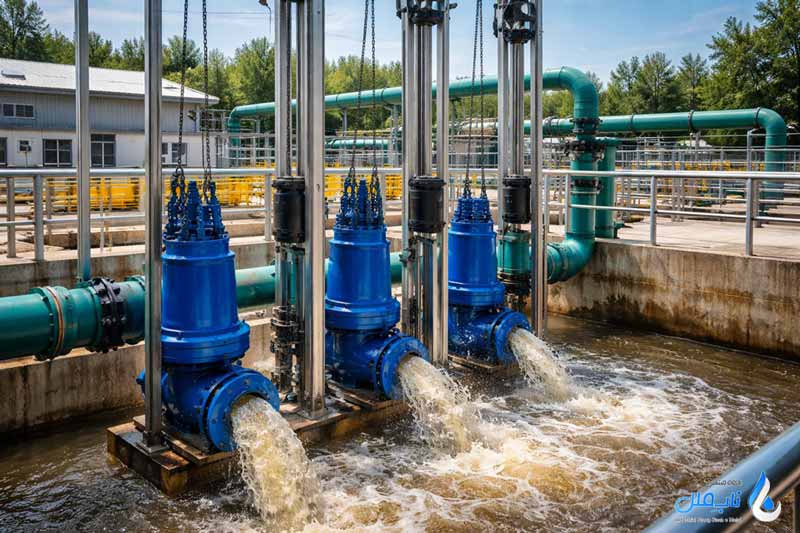

طراحی ایستگاه های پمپاژ فاضلاب یکی از بخش های مهم در پروژه های جمع آوری و انتقال فاضلاب است. زمانی که انتقال فاضلاب به روش ثقلی به دلیل شرایط توپوگرافی، اختلاف ارتفاع، عمق زیاد شبکه یا محدودیت های اجرایی امکان پذیر نباشد، استفاده از ایستگاه پمپاژ می تواند راهکار مناسبی باشد. طراحی صحیح این تأسیسات تنها به انتخاب یک پمپ با دبی مشخص محدود نمی شود، بلکه مجموعه ای از محاسبات هیدرولیکی، طراحی چاهک تر، انتخاب تجهیزات مکانیکی، طراحی سیستم برق و کنترل و پیش بینی شرایط بهره برداری را شامل می شود.
پارامترهای مورد نیاز برای طراحی ایستگاه های پمپاژ فاضلاب
برای طراحی اصولی ایستگاه پمپاژ فاضلاب، قبل از انتخاب پمپ یا تعیین ابعاد چاهک باید مجموعه ای از پارامترهای هیدرولیکی، فنی، محیطی و اجرایی مشخص شود.
دبی فاضلاب
یکی از مهم ترین پارامترها در طراحی ایستگاه پمپاژ فاضلاب، تعیین میزان فاضلاب ورودی به ایستگاه است. برای طراحی دقیق باید دبی حداقل، دبی متوسط و دبی حداکثر یا پیک مشخص شود. دبی متوسط بیانگر شرایط معمول بهره برداری است، در حالی که دبی حداکثر برای تعیین ظرفیت مورد نیاز پمپ ها و تجهیزات انتقال اهمیت دارد. دبی حداقل نیز در بررسی زمان ماند فاضلاب در چاهک و تعداد دفعات روشن و خاموش شدن پمپ ها مورد توجه قرار می گیرد. علاوه بر مصرف فاضلاب، عواملی مانند نفوذ آب زیرزمینی، ورود رواناب و شرایط توسعه آتی شبکه نیز باید در تعیین دبی طراحی در نظر گرفته شوند.
جمعیت تحت پوشش و افق طراحی
تعیین جمعیت تحت پوشش ایستگاه برای برآورد دبی فاضلاب ضروری است. در این مرحله نباید فقط جمعیت فعلی منطقه در نظر گرفته شود، بلکه باید وضعیت توسعه منطقه در سال های آینده نیز بررسی شود. افق طراحی مشخص می کند ایستگاه پمپاژ برای چه دوره ای باید ظرفیت کافی داشته باشد. نوع کاربری منطقه، نرخ رشد جمعیت، توسعه های شهری و وجود واحدهای تجاری یا صنعتی می توانند میزان تولید فاضلاب را تغییر دهند و بنابراین باید در محاسبات لحاظ شوند. انتخاب روش مناسب جمعآوری و انتقال فاضلاب به شرایط پروژه بستگی دارد و در برخی پروژههای کوچک یا مستقل، استفاده از سپتیک تانک میتواند بهعنوان بخشی از راهکار مدیریت فاضلاب مورد بررسی قرار گیرد.
ترازهای هیدرولیکی
ترازهای ارتفاعی نقش مهمی در محاسبات هیدرولیکی ایستگاه دارند. تراز لوله ورودی، کف چاهک، حداقل و حداکثر سطح فاضلاب، تراز خط رانش و محل تخلیه باید مشخص باشند. اختلاف ارتفاع بین سطح فاضلاب در ایستگاه و نقطه تخلیه، بخش اصلی هد استاتیکی سیستم را تشکیل می دهد. هرچه اختلاف ارتفاع بیشتر باشد، پمپ باید هد بیشتری ایجاد کند تا بتواند فاضلاب را به مقصد مورد نظر منتقل کند.
مشخصات خط انتقال
مشخصات خط رانش یکی دیگر از اطلاعات ضروری برای طراحی است. طول و قطر خط، جنس لوله، زبری داخلی، تعداد زانوها، اتصالات و شیرآلات همگی بر افت انرژی سیستم تأثیر دارند. با استفاده از این اطلاعات می توان افت اصطکاکی و افت های موضعی را محاسبه کرد و سپس هد مورد نیاز پمپ را به دست آورد. در خطوط انتقال طولانی، بررسی شرایط گذرا و پدیده هایی مانند ضربه قوچ نیز اهمیت بیشتری پیدا می کند. قطر و جنس خط رانش باید متناسب با دبی و شرایط هیدرولیکی پروژه انتخاب شود. استفاده از لوله پلی اتیلن در برخی پروژهها میتواند از نظر مقاومت در برابر خوردگی و شرایط محیطی گزینه مناسبی باشد.
هد مورد نیاز پمپ
پس از مشخص شدن دبی و شرایط خط انتقال، باید هد مورد نیاز پمپ محاسبه شود. هد کل دینامیکی یا TDH از مجموع هد استاتیکی، افت اصطکاکی لوله و افت های موضعی تجهیزات و اتصالات به دست می آید. این پارامتر یکی از مهم ترین معیارهای انتخاب پمپ است. انتخاب پمپی که دبی مورد نظر را در هد واقعی سیستم تأمین نکند، باعث کاهش عملکرد ایستگاه می شود؛ در مقابل، انتخاب پمپی با ظرفیت بیش از نیاز نیز می تواند مصرف انرژی و هزینه های بهره برداری را افزایش دهد.
مشخصات فاضلاب
فاضلاب از نظر ویژگی های فیزیکی و شیمیایی با آب تمیز تفاوت زیادی دارد. وجود مواد جامد، الیاف، چربی، مواد خورنده و سایر آلاینده ها باید در طراحی مورد توجه قرار گیرد. اندازه و میزان مواد جامد می تواند بر انتخاب نوع پمپ و اندازه مسیر عبور آزاد آن تأثیر بگذارد. همچنین ویژگی های خورنده فاضلاب باید هنگام انتخاب جنس تجهیزات، لوله ها و قطعات فلزی در نظر گرفته شود تا احتمال خوردگی و کاهش عمر تجهیزات کاهش پیدا کند. در پروژههایی که احتمال ورود مواد جامد درشت به ایستگاه وجود دارد، استفاده از آشغالگیر فاضلاب میتواند از ورود بخشی از مواد مزاحم به تجهیزات پاییندست جلوگیری کند.

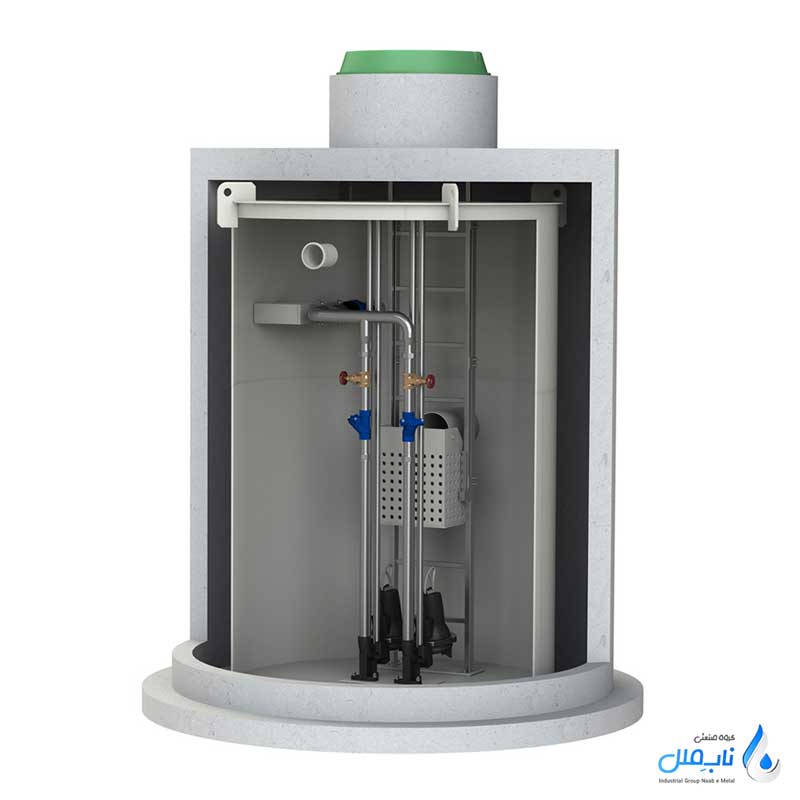

حجم و ابعاد چاهک تر
چاهک تر محل جمع آوری موقت فاضلاب پیش از پمپاژ است و حجم آن باید بر اساس دبی ورودی، ظرفیت پمپ ها و شرایط بهره برداری تعیین شود. اگر حجم چاهک بیش از اندازه بزرگ باشد، ممکن است زمان ماند فاضلاب افزایش پیدا کند و مشکلاتی مانند تولید بو و رسوب گذاری ایجاد شود. از طرف دیگر، حجم بسیار کم می تواند تعداد دفعات روشن و خاموش شدن پمپ را افزایش دهد و موجب استهلاک بیشتر تجهیزات شود. طراحی هندسی چاهک نیز باید به گونه ای باشد که از ایجاد نواحی مرده، تجمع مواد جامد و شرایط نامناسب جریان جلوگیری شود.
تعداد و ظرفیت پمپ ها
تعداد پمپ ها و ظرفیت هر یک باید بر اساس دبی های مختلف بهره برداری و الزامات قابلیت اطمینان تعیین شود. در بسیاری از پروژه ها علاوه بر پمپ های اصلی، یک یا چند پمپ رزرو نیز در نظر گرفته می شود تا در صورت خرابی یا تعمیر یکی از پمپ ها، امکان ادامه کار ایستگاه وجود داشته باشد. انتخاب ظرفیت پمپ ها باید با توجه هم زمان به دبی، هد، منحنی عملکرد پمپ و شرایط واقعی سیستم انجام شود.
سیستم برق و کنترل
طراحی ایستگاه پمپاژ تنها به تجهیزات مکانیکی محدود نمی شود و سیستم برق و کنترل نیز باید از ابتدا مورد توجه قرار گیرد. توان مورد نیاز پمپ ها، تابلو برق، روش راه اندازی، سیستم کنترل سطح، تجهیزات حفاظتی و در پروژه های بزرگ تر PLC و سیستم مانیتورینگ باید مشخص شوند. کنترل سطح فاضلاب معمولاً برای فرمان دادن به پمپ ها بر اساس تراز آب استفاده می شود و وجود آلارم سطح بالا می تواند در شناسایی شرایط غیرعادی و جلوگیری از سرریز نقش مهمی داشته باشد.
شرایط محل احداث
شرایط فیزیکی و محیطی محل احداث نیز یکی از پارامترهای مهم طراحی است. وضعیت خاک، سطح آب زیرزمینی، ابعاد زمین، امکان دسترسی ماشین آلات، احتمال آب گرفتگی یا سیلاب و فاصله ایستگاه از ساختمان های اطراف می تواند بر روش اجرا و طراحی سازه ای تأثیر بگذارد. همچنین باید امکان دسترسی مناسب برای خارج کردن پمپ ها، تعمیر تجهیزات و انجام عملیات نگهداری در نظر گرفته شود. توجه به این موارد از مرحله طراحی می تواند هزینه های اجرایی و مشکلات بهره برداری آینده را کاهش دهد.
شرایط اضطراری در طراحی ایستگاه های پمپاژ فاضلاب
در طراحی ایستگاه پمپاژ فاضلاب باید شرایطی مانند قطع برق، خرابی پمپ، افزایش ناگهانی دبی ورودی و از کار افتادن سیستم کنترل پیش بینی شود. هدف این است که در صورت بروز مشکل، از توقف کامل پمپاژ، پس زدگی فاضلاب و سرریز جلوگیری شود. برای افزایش قابلیت اطمینان، معمولاً پمپ رزرو، سیستم برق اضطراری یا ژنراتور و آلارم سطح بالا در نظر گرفته می شود. همچنین تجهیزات کنترل و ابزار دقیق باید به گونه ای انتخاب شوند که در صورت بروز خطا، شرایط غیرعادی را سریعاً شناسایی و اعلام کنند. پیش بینی دسترسی مناسب برای تعمیر و تعویض تجهیزات نیز بخشی از مدیریت شرایط اضطراری است.

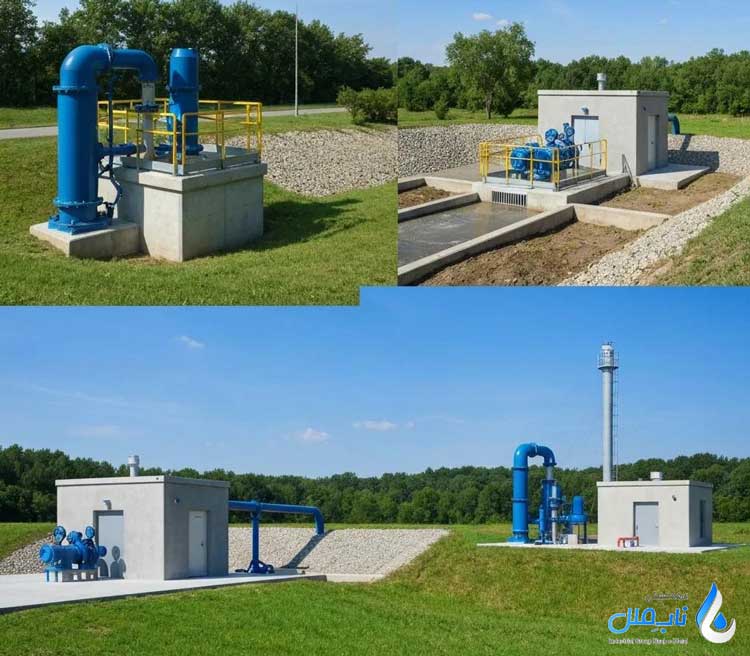

اصول نهایی طراحی ایستگاه های پمپاژ فاضلاب
طراحی نهایی باید بر اساس اطلاعات واقعی پروژه و با در نظر گرفتن تمام شرایط هیدرولیکی، مکانیکی، سازه ای و الکتریکی انجام شود. ظرفیت پمپ ها باید با دبی و هد واقعی سیستم مطابقت داشته باشد و حجم چاهک نیز به شکلی انتخاب شود که از رسوب گذاری، تولید بو و استارت های بیش از حد پمپ جلوگیری کند. در کنار عملکرد اولیه، قابلیت اطمینان، مصرف انرژی، سهولت تعمیر و نگهداری و هزینه های بهره برداری نیز باید در تصمیمات طراحی مورد توجه قرار گیرند. همچنین جانمایی تجهیزات باید دسترسی مناسب برای بازرسی، تعمیر و تعویض را فراهم کند.
در نهایت، یک ایستگاه پمپاژ مناسب ایستگاهی نیست که فقط در شرایط عادی عملکرد خوبی داشته باشد؛ بلکه باید بتواند در شرایط پیک، خرابی تجهیزات و قطع برق نیز با حداقل ریسک به فعالیت خود ادامه دهد. به همین دلیل، بررسی دقیق شرایط اضطراری و پیش بینی تجهیزات پشتیبان باید از مراحل اولیه طراحی در نظر گرفته شود. پس از جمعآوری و انتقال فاضلاب، مرحله تصفیه با توجه به کیفیت فاضلاب و استانداردهای خروجی تعیین میشود و در پروژههای مختلف میتوان از پکیج تصفیه فاضلاب متناسب با ظرفیت و شرایط بهرهبرداری استفاده کرد.
اشتباهات رایج در طراحی ایستگاه های پمپاژ فاضلاب
- انتخاب پمپ فقط بر اساس دبی: یکی از اشتباهات رایج در طراحی ایستگاه های پمپاژ فاضلاب، انتخاب پمپ تنها بر اساس دبی مورد نیاز است. پمپ باید علاوه بر دبی، بر اساس هد کل دینامیکی، افت های مسیر، منحنی عملکرد و شرایط واقعی خط انتقال انتخاب شود.
- طراحی نامناسب حجم چاهک تر: اگر حجم چاهک بیش از حد بزرگ یا کوچک باشد، عملکرد سیستم دچار مشکل می شود. حجم نامناسب می تواند باعث افزایش زمان ماند فاضلاب، تولید بو، رسوب گذاری یا افزایش تعداد دفعات روشن و خاموش شدن پمپ شود.
- بی توجهی به دبی حداقل: گاهی طراحی فقط بر اساس دبی متوسط و حداکثر انجام می شود و شرایط دبی پایین نادیده گرفته می شود. این موضوع می تواند باعث افزایش زمان ماند فاضلاب و ایجاد مشکلاتی مانند رسوب و بو در چاهک شود.
- پیش بینی نکردن پمپ رزرو: عدم در نظر گرفتن پمپ رزرو می تواند در زمان خرابی یا تعمیر پمپ اصلی، عملکرد ایستگاه را مختل کند. تعداد پمپ های رزرو باید با توجه به اهمیت پروژه و الزامات بهره برداری تعیین شود.
- طراحی نامناسب خط رانش: انتخاب قطر نامناسب لوله می تواند باعث افزایش افت فشار، مصرف انرژی و استهلاک پمپ شود. در طراحی خط رانش باید سرعت جریان، افت اصطکاکی، اتصالات و شرایط احتمالی ضربه قوچ نیز بررسی شوند.
- بی توجهی به مواد جامد فاضلاب: استفاده از پمپی که برای عبور مواد جامد موجود در فاضلاب مناسب نیست، می تواند باعث گرفتگی و خرابی تجهیزات شود. مشخصات فاضلاب باید پیش از انتخاب پمپ و تجهیزات مکانیکی بررسی شود. برای رفع این مورد می توان از پمپ لجن کش خردکن دار استفاده نمود.
- جانمایی نامناسب پمپ ها و ورودی فاضلاب: اگر هندسه چاهک و محل ورود فاضلاب به درستی طراحی نشود، ممکن است جریان نامناسب، گردابه، تجمع مواد جامد و نواحی مرده ایجاد شود. این مشکلات می توانند عملکرد و عمر مفید پمپ ها را کاهش دهند.
- بی توجهی به تعمیر و نگهداری: گاهی در طراحی، فقط عملکرد اولیه تجهیزات مورد توجه قرار می گیرد و دسترسی برای تعمیرات فراموش می شود. فضای کافی برای خارج کردن پمپ، دسترسی به شیرآلات و تجهیزات بالابر باید از ابتدا پیش بینی شود.
- ضعف در طراحی برق و کنترل: نبود سیستم کنترل سطح مناسب، آلارم سطح بالا یا حفاظت کافی برای تجهیزات می تواند ایمنی و قابلیت اطمینان ایستگاه را کاهش دهد. سیستم برق و کنترل باید متناسب با اهمیت و شرایط بهره برداری پروژه طراحی شود.
- در نظر نگرفتن شرایط اضطراری: قطع برق، خرابی پمپ، افزایش ناگهانی دبی و سرریز از شرایطی هستند که باید در طراحی پیش بینی شوند. استفاده از برق اضطراری، پمپ رزرو و سیستم هشدار مناسب می تواند ریسک توقف ایستگاه را کاهش دهد.
