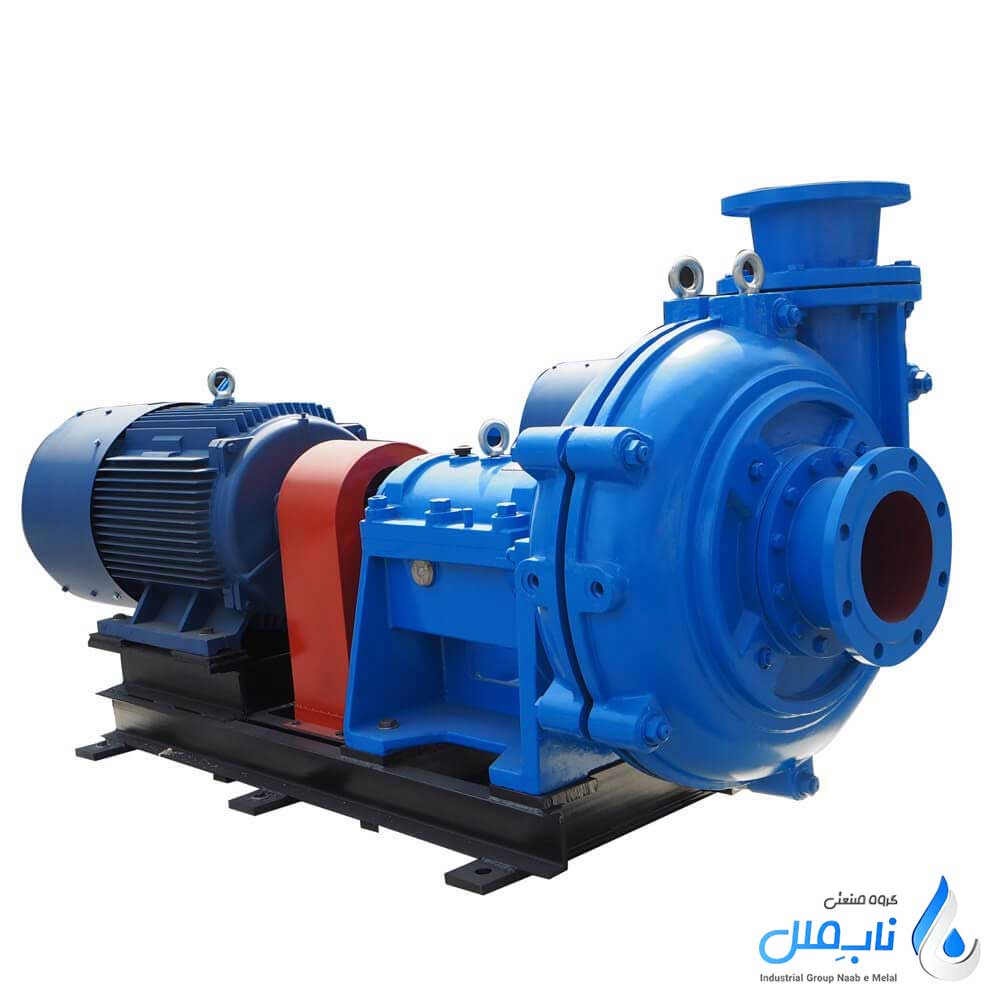

پمپ لجن کش نوعی پمپ صنعتی برای انتقال فاضلاب، لجن، پساب و سیالات حاوی ذرات جامد است. این پمپ با طراحی ویژه پروانه و سیستم آب‌بندی، امکان جابجایی سیالات آلوده را در تصفیه‌خانه‌ها، صنایع، معادن و ایستگاه‌های پمپاژ فاضلاب فراهم می‌کند. انتخاب پمپ مناسب بر اساس دبی، هد، نوع سیال و اندازه ذرات، نقش مهمی در راندمان و طول عمر تجهیزات دارد.

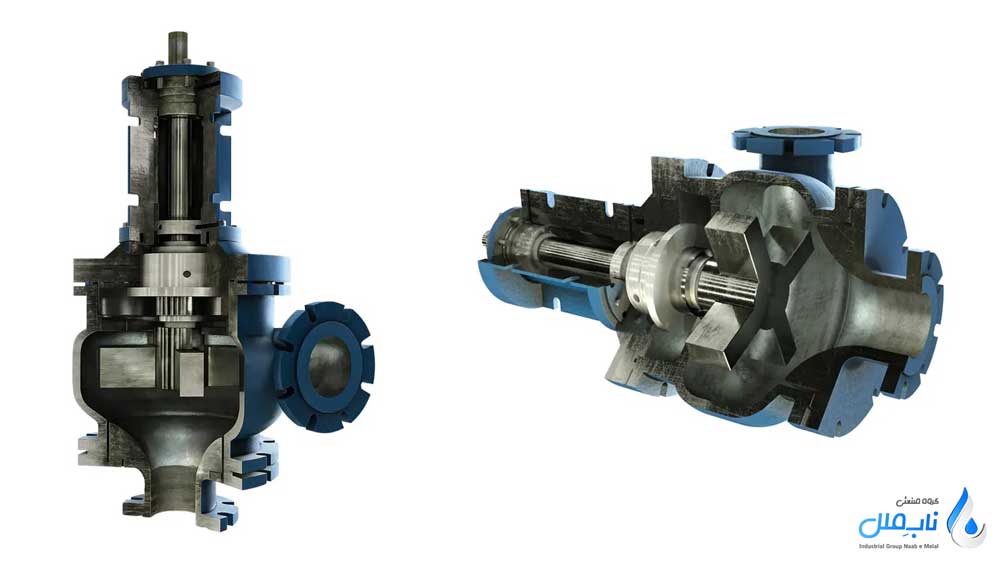

اجزای اصلی پمپ لجن کش
پمپ لجن کش از مجموعه‌ای از اجزای الکتریکی، مکانیکی و هیدرولیکی تشکیل شده است که وظیفه تبدیل انرژی الکتریکی به جریان سیال و انتقال لجن و فاضلاب را بر عهده دارند. اجزای اصلی این پمپ عبارتند از:
- الکتروموتور: تأمین‌کننده نیروی محرکه پمپ که با چرخاندن شفت، انرژی مکانیکی مورد نیاز پروانه را فراهم می‌کند. در مدل‌های مستغرق، موتور دارای محفظه و آب‌بندی مناسب برای کار در محیط مرطوب است.
- پروانه: بخش اصلی هیدرولیکی پمپ که با ایجاد اختلاف فشار، سیال را به سمت خروجی هدایت می‌کند. نوع پروانه، ظرفیت عبور ذرات جامد و عملکرد پمپ را تعیین می‌کند.
- شفت: محور انتقال نیروی موتور به پروانه که باید در برابر تنش‌های مکانیکی و شرایط کاری پمپ مقاومت کافی داشته باشد.
- مکانیکال سیل: آب‌بند مکانیکی محل عبور شفت که از نفوذ سیال به بخش موتور جلوگیری می‌کند.
- بدنه پمپ: محفظه قطعات داخلی و مسیر عبور سیال که معمولاً از چدن، استیل یا آلیاژهای متناسب با شرایط کاری ساخته می‌شود.
- محفظه روغن: در برخی مدل‌ها، محفظه‌ای بین موتور و بخش هیدرولیکی است که روغن موجود در آن به عملکرد و حفاظت سیستم آب‌بندی کمک می‌کند.
- یاتاقان‌ها و بلبرینگ‌ها: تکیه‌گاه شفت هستند و با کاهش اصطکاک، چرخش پایدار مجموعه دوار را امکان‌پذیر می‌کنند.
- صافی ورودی: در مدل‌های مجهز به صافی، از ورود اجسام بزرگ و نامناسب به داخل پمپ جلوگیری می‌کند.
- کابل برق و اتصالات: انرژی الکتریکی را به موتور منتقل می‌کنند و در مدل‌های مستغرق باید از آب‌بندی و عایق‌کاری متناسب با شرایط غوطه‌وری برخوردار باشند.
- شناور و سیستم کنترل: در مدل‌های مجهز، سطح سیال را تشخیص داده و فرمان روشن یا خاموش شدن خودکار پمپ را صادر می‌کنند.
- سیستم خنک‌کاری: متناسب با طراحی پمپ، حرارت موتور را دفع می‌کند؛ این کار ممکن است از طریق سیال اطراف بدنه یا مدار خنک‌کاری اختصاصی انجام شود.
نحوه عملکرد پمپ لجن کش
پمپ لجن کش با تبدیل انرژی الکتریکی به انرژی مکانیکی و سپس انرژی هیدرولیکی، سیالات حاوی لجن و ذرات جامد را منتقل می‌کند. در مدل‌های مستغرق، مجموعه پمپ و الکتروموتور داخل سیال قرار می‌گیرند و پس از روشن شدن موتور، گشتاور از طریق شفت به پروانه منتقل می‌شود.
با چرخش پروانه، انرژی به سیال منتقل شده و اختلاف فشار لازم برای حرکت آن به سمت خروجی ایجاد می‌شود. سیال از دهانه مکش وارد محفظه پمپ شده و پس از عبور از مسیر هیدرولیکی و دریافت انرژی، از طریق خروجی به لوله انتقال هدایت می‌شود.
نوع پروانه و طراحی مسیر عبور سیال، قابلیت پمپ در انتقال جامدات را تعیین می‌کند. پروانه‌های باز، نیمه‌باز و ورتکس برای شرایط مختلف انتقال ذرات جامد طراحی شده‌اند و در برخی مدل‌ها نیز از مکانیزم خردکن برای کاهش ابعاد مواد جامد و الیافی استفاده می‌شود.
در پمپ‌های مستغرق، خنک‌کاری موتور از طریق تماس با سیال یا مدار خنک‌کاری اختصاصی انجام می‌شود. همچنین مکانیکال سیل و آب‌بندی محفظه موتور از نفوذ سیال به بخش الکتریکی جلوگیری می‌کنند. عملکرد صحیح مجموعه به انتخاب پمپ متناسب با دبی، هد، غلظت جامدات و شرایط سیال وابسته است.

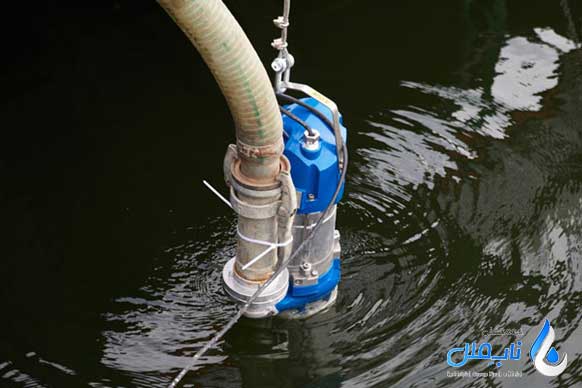

کاربردهای پمپ لجن کش
پمپ لجن کش در تصفیه فاضلاب و فرآیندهای صنعتی برای انتقال لجن، پساب و سیالات حاوی ذرات جامد استفاده می‌شود. مهم‌ترین کاربردهای این پمپ عبارتند از:
- تصفیه‌خانه‌های فاضلاب: انتقال لجن ته‌نشین‌شده، لجن فعال، فاضلاب خام و پساب حاوی مواد جامد در مراحل مختلف تصفیه.
- صنایع غذایی: جابجایی پساب‌های حاوی مواد آلی، ذرات معلق و ضایعات حاصل از فرآیند تولید و شست‌وشوی خطوط.
- صنایع نفت، گاز و پتروشیمی: انتقال لجن‌های نفتی و پساب‌های صنعتی، با استفاده از پمپ متناسب با ترکیبات شیمیایی و شرایط سیال.
- معادن و فرآوری مواد معدنی: انتقال دوغاب و سیالات حاوی ذرات معدنی به فیلتر پرس، با انتخاب پروانه و قطعات مقاوم در برابر سایش.
- دامداری و کشاورزی: پمپاژ کود مایع، فضولات دامی و پساب‌های حاوی مواد آلی و جامدات معلق.
- پرورش آبزیان: تخلیه رسوبات کف استخرها و انتقال آب حاوی مواد آلی به تجهیزات تصفیه.
- کارخانجات صنعتی: جمع‌آوری و انتقال لجن و پساب تولید شده در خطوط فرآیندی و سیستم‌های تصفیه داخلی.
- ایستگاه‌های پمپاژ فاضلاب: انتقال فاضلاب از شبکه جمع‌آوری به سپتیک تانک، خطوط انتقال یا تصفیه‌خانه، با استفاده از پمپ‌های فاضلابی متناسب با اندازه ذرات جامد.
- پروژه‌های عمرانی: تخلیه آب گل‌آلود و سیالات حاوی ذرات معلق از گودبرداری‌ها، تونل‌ها و محل اجرای پروژه.

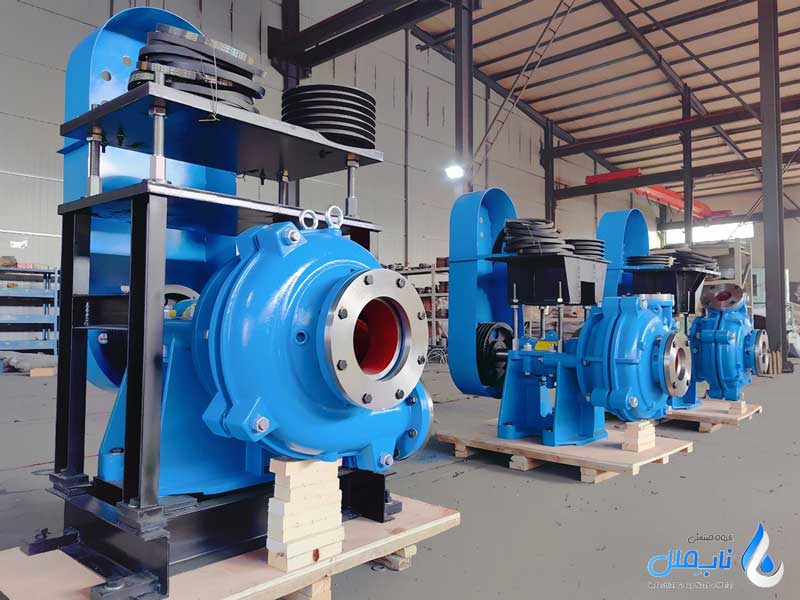

مزایای استفاده از پمپ لجن کش
- قابلیت انتقال فاضلاب، لجن و سیالات حاوی ذرات جامد.
- طراحی هیدرولیکی متناسب با عبور ذرات معلق و کاهش احتمال گرفتگی.
- امکان پمپاژ سیالات ساینده و خورنده با انتخاب متریال مناسب.
- قابلیت نصب مستغرق در مخازن، چاه‌ها و ایستگاه‌های پمپاژ.
- تنوع در دبی، هد، توان موتور و قطر خروجی.
- امکان استفاده از پروانه‌های ورتکس، باز و خردکن‌دار متناسب با نوع سیال.
- قابلیت کارکرد مداوم در شرایط بهره‌برداری صنعتی.
- امکان تجهیز به شناور، تابلو کنترل و سیستم‌های حفاظتی.
- کاهش نیاز به عملیات تخلیه و انتقال دستی لجن.
- کاربرد گسترده در تصفیه‌خانه‌های فاضلاب، صنایع معدنی، شیمیایی و نفت و گاز.

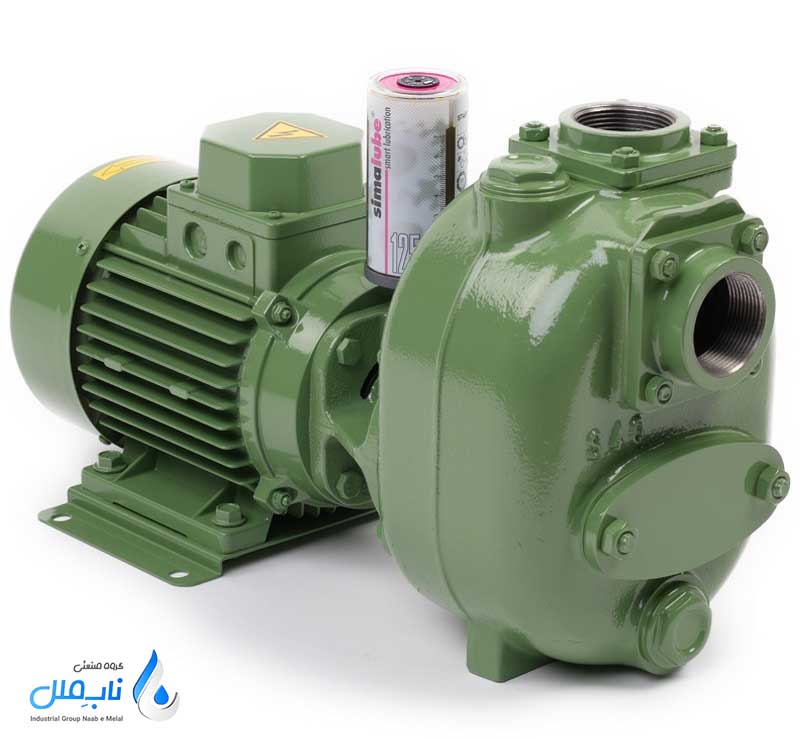

مشخصات فنی پمپ لجن کش
مشخصات فنی پمپ لجن کش، ظرفیت هیدرولیکی، توان مصرفی و محدوده مجاز بهره‌برداری آن را تعیین می‌کند. مهم‌ترین پارامترهای فنی این تجهیزات عبارتند از:
- دبی (Flow Rate): حجم سیال قابل انتقال در واحد زمان که معمولاً بر حسب مترمکعب بر ساعت (m³/h) یا لیتر بر دقیقه (L/min) بیان می‌شود.
- هد (Head): ارتفاع معادل انرژی قابل تأمین توسط پمپ برای انتقال سیال که بر حسب متر بیان می‌شود. هد مورد نیاز باید با محاسبه ارتفاع استاتیکی و افت فشار مسیر تعیین شود.
- توان الکتروموتور: توان مورد نیاز برای راه‌اندازی و عملکرد پمپ که معمولاً بر حسب کیلووات (kW) یا اسب بخار (HP) مشخص می‌شود و به دبی، هد و راندمان پمپ وابسته است.
- نوع برق مصرفی: پمپ‌ها بر اساس طراحی موتور در مدل‌های تک‌فاز یا سه‌فاز تولید می‌شوند.
- قطر دهانه خروجی: اندازه اتصال خروجی پمپ که معمولاً بر حسب اینچ یا میلی‌متر مشخص می‌شود و باید با طراحی هیدرولیکی و لوله‌کشی سیستم سازگار باشد.
- حداکثر اندازه ذرات قابل عبور: بیشترین قطر جامدات قابل عبور از مسیر هیدرولیکی پمپ که در انتخاب مدل مناسب برای فاضلاب و لجن اهمیت دارد.
- جنس بدنه و پروانه: معمولاً از چدن، استیل یا آلیاژهای متناسب با شرایط کاری ساخته می‌شوند. انتخاب متریال به میزان سایش و خورندگی سیال بستگی دارد.
- سرعت چرخش: تعداد دور پروانه در دقیقه (RPM) که بر مشخصات هیدرولیکی، هد و دبی پمپ تأثیر می‌گذارد.
- درجه حفاظت موتور (IP): میزان حفاظت محفظه موتور در برابر نفوذ گردوغبار و آب را مشخص می‌کند. در بسیاری از پمپ‌های مستغرق از درجه حفاظتی IP68 استفاده می‌شود؛ عمق و مدت مجاز غوطه‌وری باید مطابق مشخصات سازنده باشد.
- کلاس عایق‌بندی: محدوده حرارتی قابل تحمل عایق سیم‌پیچ موتور را مشخص می‌کند و در قابلیت اطمینان الکتروموتور مؤثر است.
- حداکثر عمق غوطه‌وری: بیشترین عمق مجاز نصب پمپ در سیال که با توجه به طراحی بدنه، آب‌بندی و فشار هیدرواستاتیکی تعیین می‌شود.
- دمای مجاز سیال: محدوده دمایی قابل قبول برای عملکرد پمپ که به طراحی موتور، مکانیکال سیل و سیستم خنک‌کاری وابسته است.
- وزن و ابعاد: مشخصات فیزیکی پمپ که در حمل، نصب، مهار و انتخاب تجهیزات بالابر اهمیت دارند.
- راندمان پمپ: نسبت توان هیدرولیکی مفید به توان مصرفی پمپ که باید در نقطه کاری واقعی و با مراجعه به منحنی عملکرد ارزیابی شود.

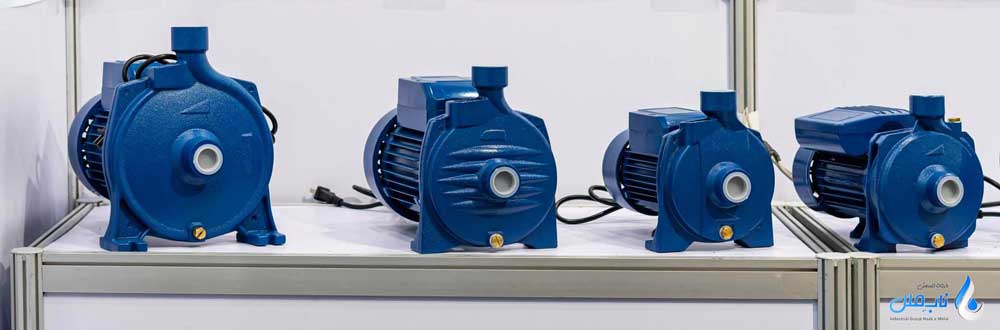

انواع پمپ لجن کش
پمپ های لجن کش بر اساس نحوه نصب، نوع عملکرد، جنس بدنه و طراحی پروانه در مدل های مختلفی تولید می شوند. انتخاب نوع مناسب پمپ به عواملی مانند نوع سیال، میزان ذرات جامد، شرایط نصب و ظرفیت مورد نیاز بستگی دارد. در ادامه با رایج ترین انواع پمپ لجن کش آشنا می شویم.
پمپ لجن کش مستغرق
پمپ لجن کش مستغرق رایج ترین نوع پمپ لجن کش است که به طور کامل در داخل سیال قرار می گیرد. موتور این پمپ در یک محفظه کاملاً آب بندی شده قرار دارد و به همین دلیل می تواند به صورت مداوم درون مخازن، چاه ها و حوضچه های فاضلاب فعالیت کند. نصب آسان، صدای کم و راندمان بالا از مهم ترین مزایای این نوع پمپ محسوب می شود.
پمپ لجن کش خشک
در این نوع، پمپ خارج از سیال و در محیطی خشک نصب می شود و عملیات مکش و انتقال سیال از طریق لوله کشی انجام می گیرد. پمپ های لجن کش خشک معمولاً برای ایستگاه های پمپاژ، تأسیسات صنعتی و کاربردهایی که دسترسی آسان به تجهیزات اهمیت دارد مورد استفاده قرار می گیرند.
پمپ لجن کش عمودی
پمپ لجن کش عمودی دارای ساختاری است که به صورت عمودی در مخازن و چاه ها نصب می شود. این مدل برای انتقال لجن از مخازن عمیق و فضاهایی با محدودیت سطح نصب گزینه مناسبی به شمار می رود و در صنایع مختلف کاربرد فراوانی دارد.
پمپ لجن کش افقی
پمپ لجن کش افقی به صورت افقی روی فونداسیون یا شاسی نصب می شود و معمولاً در سیستم های انتقال لجن با حجم بالا مورد استفاده قرار می گیرد. این نوع پمپ به دلیل سهولت در تعمیرات و نگهداری، در بسیاری از تأسیسات صنعتی کاربرد دارد.
پمپ لجن کش خردکن دار
پمپ لجن کش خردکن دار یا کاتر دار مجهز به تیغه هایی است که مواد جامد، الیاف و ذرات درشت موجود در فاضلاب را قبل از ورود به پروانه خرد می کنند. این ویژگی باعث کاهش احتمال گرفتگی و افزایش کارایی پمپ در انتقال فاضلاب های سنگین می شود.
پمپ لجن کش ورتکس
پمپ های ورتکس دارای پروانه ای با طراحی خاص هستند که جریان گردابی در داخل محفظه پمپ ایجاد می کند. این طراحی موجب می شود ذرات جامد بدون تماس مستقیم با پروانه از داخل پمپ عبور کنند. به همین دلیل احتمال سایش و گرفتگی در این مدل بسیار کمتر است.
پمپ لجن کش ضد انفجار
این نوع پمپ برای محیط هایی طراحی شده است که احتمال وجود گازها یا بخارات قابل اشتعال در آن ها وجود دارد. موتور و تجهیزات الکتریکی این پمپ ها مطابق استانداردهای ایمنی ساخته شده اند و در صنایع نفت، گاز، پتروشیمی و برخی واحدهای صنعتی مورد استفاده قرار می گیرند.
پمپ لجن کش چدنی
پمپ های لجن کش چدنی به دلیل استحکام بالا، مقاومت مناسب در برابر ضربه و قیمت اقتصادی، از پرکاربردترین مدل های موجود در بازار هستند. این پمپ ها برای بسیاری از کاربردهای عمومی صنعتی و فاضلابی انتخاب مناسبی محسوب می شوند.
پمپ لجن کش استیل
پمپ لجن کش استیل از فولاد ضدزنگ ساخته می شود و مقاومت بالایی در برابر خوردگی، زنگ زدگی و مواد شیمیایی دارد. به همین دلیل در صنایع غذایی، دارویی، شیمیایی و محیط های خورنده کاربرد گسترده ای دارد.
پمپ لجن کش تک فاز
پمپ های لجن کش تک فاز معمولاً برای مصارف سبک، کارگاه ها، ساختمان ها و کاربردهای نیمه صنعتی استفاده می شوند. این مدل ها به برق شهری متصل شده و نصب و راه اندازی آسانی دارند.
پمپ لجن کش سه فاز
پمپ لجن کش سه فاز برای کاربردهای صنعتی و پروژه هایی با ظرفیت بالا طراحی شده است. این پمپ ها توان بیشتری داشته و قابلیت کارکرد مداوم در شرایط سنگین را فراهم می کنند.
پمپ لجن کش صنعتی
پمپ های لجن کش صنعتی برای انتقال حجم بالای لجن، فاضلاب و سیالات حاوی ذرات جامد طراحی می شوند. این مدل ها معمولاً دارای موتورهای قدرتمند، بدنه مقاوم و قابلیت کارکرد مداوم در شرایط سخت هستند.
پمپ لجن کش فاضلابی
این نوع پمپ به طور ویژه برای جمع آوری و انتقال فاضلاب های شهری، صنعتی و بهداشتی طراحی شده است. قابلیت عبور ذرات جامد، مقاومت در برابر خوردگی و عملکرد پایدار از مهم ترین ویژگی های این مدل به شمار می رود.

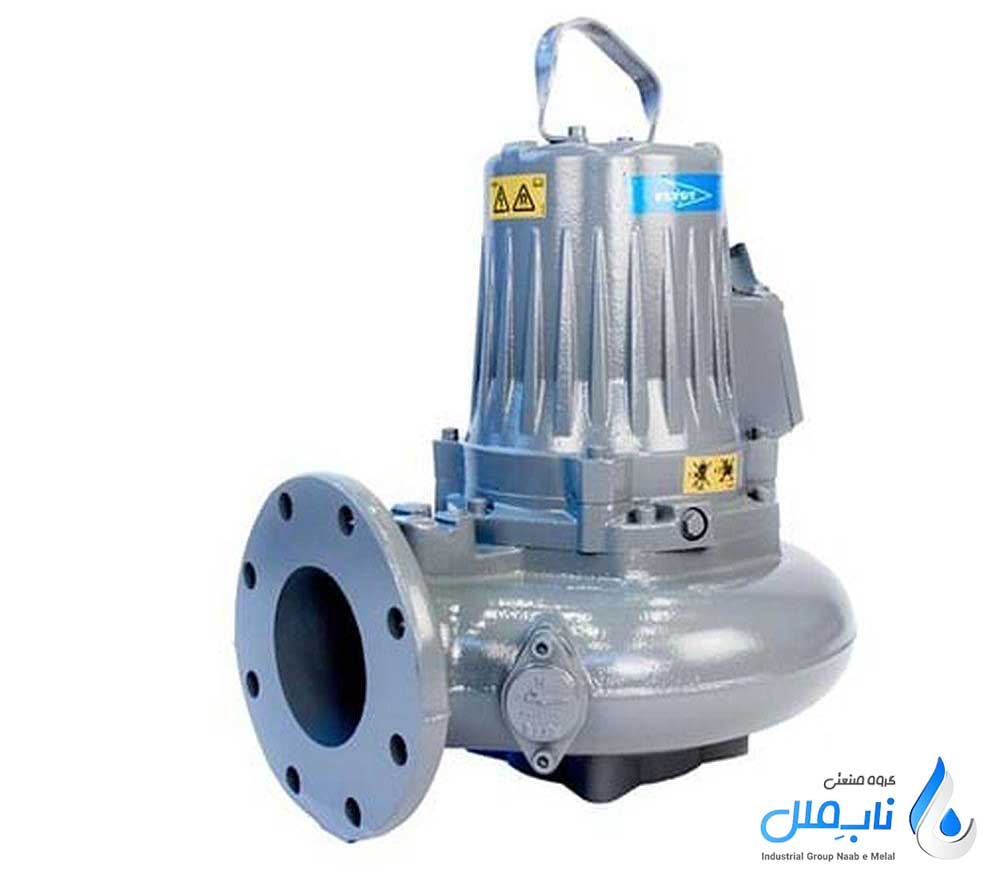

قیمت پمپ لجن کش
قیمت پمپ لجن کش در بازار ایران بر اساس توان موتور، ظرفیت هیدرولیکی، جنس قطعات و نوع طراحی متفاوت است. بر اساس قیمت‌های مشاهده‌شده در فروشگاه‌های آنلاین، محدوده قیمت برخی مدل‌های رایج به شرح زیر است:
- مدل‌های کوچک و متداول: حدود ۲۳ تا ۴۲ میلیون تومان.
- مدل‌های صنعتی ۲ و ۳ اینچ: حدود ۴۵ تا ۷۳ میلیون تومان.
- مدل‌های تخصصی و سنگین: بسته به توان، جنس بدنه و قابلیت عبور ذرات، ممکن است قیمت بالاتری داشته باشند.
مهم‌ترین عوامل تعیین‌کننده قیمت عبارتند از:
- مشخصات هیدرولیکی: دبی، هد و توان الکتروموتور.
- ساختار پمپ: مستغرق یا خشک، نوع پروانه و قابلیت خردکنندگی.
- جنس قطعات: متریال بدنه، پروانه و مقاومت در برابر سایش و خوردگی.
- قابلیت عبور جامدات: حداکثر قطر ذرات و توانایی انتقال لجن غلیظ.
- سیستم آب‌بندی: کیفیت مکانیکال سیل، یاتاقان‌ها و تجهیزات حفاظتی.
- برند و تجهیزات جانبی: کشور سازنده، خدمات پس از فروش، تابلو برق، شناور و تجهیزات نصب.
- شرایط بازار: نرخ ارز، هزینه واردات و موجودی فروشندگان.
قیمت نهایی باید با توجه به نقطه کاری پمپ، شرایط سیال و تجهیزات مورد نیاز پروژه تعیین شود؛ زیرا انتخاب پمپ صرفاً بر اساس قیمت اولیه می‌تواند هزینه‌های بهره‌برداری و تعمیرات را افزایش دهد.

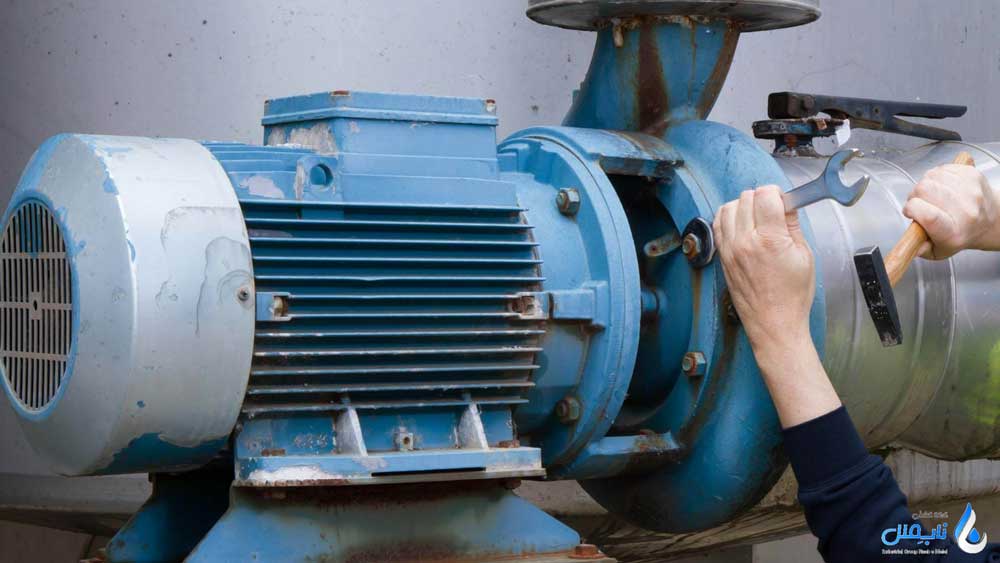

نگهداری و سرویس پمپ لجن کش
نگهداری اصولی پمپ لجن کش با هدف جلوگیری از گرفتگی، کاهش استهلاک قطعات و حفظ راندمان هیدرولیکی انجام می‌شود. مهم‌ترین اقدامات دوره‌ای عبارتند از:
- بازرسی مکانیکی: بررسی وضعیت پروانه، شفت، یاتاقان‌ها، اتصالات و نشتی‌های احتمالی.
- کنترل عملکرد هیدرولیکی: بررسی دبی خروجی، فشار، صدا و لرزش غیرعادی برای تشخیص گرفتگی یا آسیب قطعات.
- تمیزکاری مسیر مکش: پاک‌سازی پروانه و ورودی پمپ از الیاف، رسوبات و مواد جامد؛ استفاده از آشغالگیر فاضلاب نیز احتمال ورود اجسام درشت و گرفتگی را کاهش می‌دهد.
- کنترل سیستم آب‌بندی: بررسی وضعیت مکانیکال سیل و محفظه روغن برای جلوگیری از نفوذ سیال به موتور.
- بازرسی الکتریکی: اندازه‌گیری جریان مصرفی، بررسی کابل‌ها، عایق‌بندی موتور و عملکرد تجهیزات حفاظتی.
- کنترل سیستم اتوماتیک: اطمینان از عملکرد صحیح شناور، تابلو کنترل و حفاظت در برابر خشک‌کارکردن.
- سرویس دوره‌ای تخصصی: بررسی قطعات داخلی، کنترل میزان سایش و تعویض قطعات فرسوده مطابق دستورالعمل سازنده.
راهنمای انتخاب و خرید پمپ لجن کش مناسب
انتخاب پمپ لجن کش باید بر اساس مشخصات هیدرولیکی، ویژگی‌های سیال و شرایط بهره‌برداری انجام شود. مهم‌ترین معیارهای فنی عبارتند از:
- دبی مورد نیاز: حجم فاضلاب یا لجن قابل انتقال در واحد زمان، بر حسب مترمکعب بر ساعت.
- هد کل دینامیکی (TDH): مجموع ارتفاع استاتیکی انتقال و افت فشار ناشی از اصطکاک لوله‌ها، اتصالات و تجهیزات.
- مشخصات سیال: غلظت مواد جامد، ویسکوزیته، چگالی، دما و میزان خورندگی یا سایندگی سیال.
- نوع پروانه: انتخاب پروانه باز، نیمه‌باز، ورتکس یا خردکن‌دار بر اساس اندازه ذرات، وجود الیاف و احتمال گرفتگی.
- حداکثر قطر ذرات قابل عبور: این پارامتر باید با اندازه و ماهیت جامدات موجود در سیال مطابقت داشته باشد.
- جنس قطعات و سیستم آب‌بندی: انتخاب متریال بدنه، پروانه و مکانیکال سیل متناسب با شرایط شیمیایی و سایشی سیال.
- شرایط نصب و برق مصرفی: تعیین نوع مستغرق یا خشک، تک‌فاز یا سه‌فاز بودن موتور و تجهیزات حفاظتی مورد نیاز.
در نهایت، پمپ باید بر اساس منحنی عملکرد دبی و هد انتخاب شود تا نقطه کاری آن در محدوده راندمان مناسب قرار گیرد و از اضافه‌بار موتور، گرفتگی و استهلاک زودرس جلوگیری شود.
