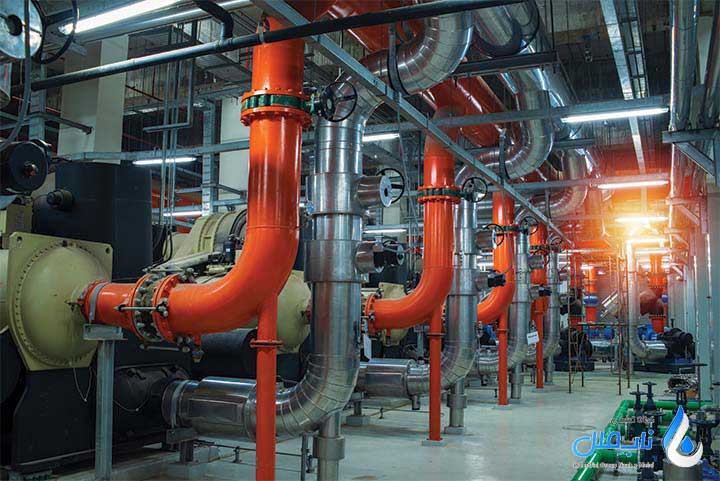

سیستم های پمپاژ یکی از مهم ترین بخش های تأسیسات تصفیه خانه های آب و فاضلاب هستند و وظیفه انتقال سیال بین واحدهای مختلف، تأمین دبی موردنیاز فرآیند و جبران اختلاف ارتفاع و افت فشار در مسیر را بر عهده دارند. انتخاب نادرست پمپ یا طراحی نامناسب شبکه لوله کشی می تواند باعث افزایش مصرف انرژی، کاهش راندمان، خرابی تجهیزات و اختلال در عملکرد تصفیه خانه شود. در طراحی سیستم پمپاژ تصفیه خانه باید پارامترهایی مانند دبی، هد، مشخصات سیال، شرایط مکش، افت مسیر، راندمان و شرایط بهره برداری به صورت هم زمان بررسی شوند.

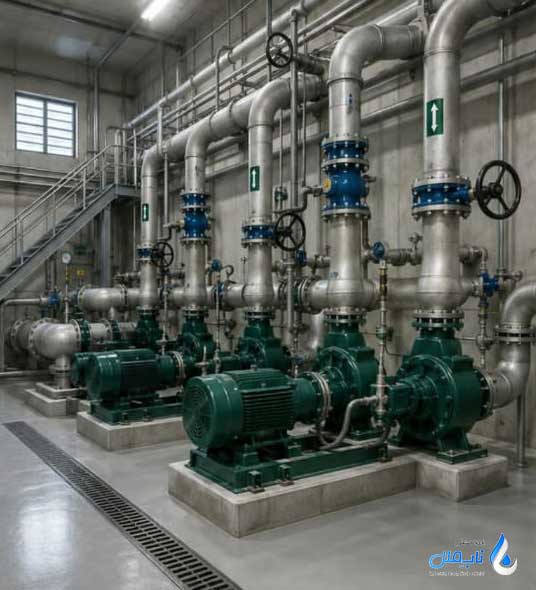

مهم ترین پارامترها در طراحی سیستم پمپاژ
مهم ترین پارامترها در طراحی سیستم پمپاژ تصفیه خانه را می توان به چند دسته اصلی تقسیم کرد. این پارامترها باید هم زمان بررسی شوند، زیرا انتخاب پمپ فقط بر اساس دبی یا هد به تنهایی می تواند به عملکرد نامناسب و افزایش مصرف انرژی منجر شود.
- دبی موردنیاز: دبی مقدار سیالی است که پمپ باید در واحد زمان منتقل کند و معمولاً با مترمکعب بر ساعت یا لیتر بر ثانیه بیان می شود. در طراحی ایستگاه پمپاژ فاضلاب باید دبی حداقل، متوسط و حداکثر در نظر گرفته شود. انتخاب پمپ بر اساس دبی واقعی سیستم باعث می شود تجهیزات با راندمان مناسب و بدون مصرف انرژی اضافی کار کنند.
- هد کل دینامیکی: هد نشان دهنده انرژی موردنیاز برای انتقال سیال از نقطه مکش به نقطه تخلیه است. هد کل دینامیکی شامل هد استاتیک، افت اصطکاکی لوله ها و افت های موضعی ناشی از شیرآلات و اتصالات می شود. محاسبه دقیق TDH برای انتخاب پمپی با ظرفیت مناسب و جلوگیری از کمبود یا افزایش بیش ازحد هد ضروری است.
- مشخصات سیال: نوع و ویژگی های سیال تأثیر مستقیمی بر انتخاب پمپ دارد. پارامترهایی مانند چگالی، ویسکوزیته، دما، میزان مواد جامد معلق و خاصیت خورندگی یا سایندگی باید بررسی شوند. برای مثال، پمپ مورد استفاده برای آب تمیز ممکن است برای فاضلاب یا لجن مناسب نباشد.
- شرایط مکش و NPSH: شرایط مکش بر عملکرد و عمر پمپ تأثیر زیادی دارد. طول و قطر لوله مکش، اختلاف ارتفاع و تعداد اتصالات باید به گونه ای انتخاب شوند که افت فشار در این بخش به حداقل برسد. همچنین باید NPSH موجود و موردنیاز پمپ بررسی شود تا از ایجاد کاویتاسیون و آسیب به پروانه جلوگیری شود.
- افت فشار در لوله ها و اتصالات: عبور سیال از لوله ها، شیرآلات و اتصالات باعث ایجاد افت فشار می شود. طول و قطر لوله، زبری سطح، سرعت جریان و تعداد اتصالات از عوامل اصلی تعیین کننده افت هستند. کاهش بیش ازحد قطر لوله می تواند افت فشار و مصرف انرژی را افزایش دهد، بنابراین قطر لوله باید متناسب با شرایط سیستم انتخاب شود.
- نقطه عملکرد پمپ: نقطه عملکرد واقعی پمپ از تقاطع منحنی پمپ و منحنی سیستم به دست می آید و دبی و هد واقعی پمپ را مشخص می کند. انتخاب پمپ باید به گونه ای باشد که نقطه عملکرد در محدوده مناسب راندمان آن قرار گیرد. این کار باعث کاهش استهلاک، لرزش و مصرف انرژی می شود.
- راندمان پمپ و موتور: راندمان پمپ و موتور تأثیر مستقیمی بر مصرف انرژی سیستم دارد. از آنجا که پمپ های تصفیه خانه معمولاً ساعات زیادی در سال کار می کنند، انتخاب تجهیزات با راندمان مناسب می تواند هزینه های بهره برداری را به میزان قابل توجهی کاهش دهد.
- توان موتور: توان موتور باید بر اساس دبی، هد و راندمان پمپ تعیین شود. موتور باید توان کافی برای کارکرد مطمئن پمپ داشته باشد، اما انتخاب موتور بسیار بزرگ تر از نیاز نیز اقتصادی نیست. بررسی شرایط واقعی بهره برداری برای انتخاب صحیح توان موتور ضروری است.
- سرعت جریان و قطر لوله: قطر لوله باید بر اساس دبی، سرعت جریان، افت فشار و هزینه اجرای سیستم تعیین شود. لوله با قطر کم باعث افزایش سرعت و افت فشار می شود، در حالی که قطر بیش ازحد بزرگ هزینه اولیه پروژه را افزایش می دهد. هدف، ایجاد تعادل بین هزینه ساخت و هزینه انرژی در دوره بهره برداری است.
- شرایط بهره برداری و قابلیت اطمینان: سیستم پمپاژ باید علاوه بر شرایط عادی، برای دبی های پیک، راه اندازی، توقف و شرایط خرابی نیز طراحی شود. در سیستم های حساس، استفاده از پمپ رزرو می تواند قابلیت اطمینان را افزایش دهد. همچنین در سیستم های دارای دبی متغیر، استفاده مناسب از کنترل دور موتور می تواند به کاهش مصرف انرژی کمک کند.

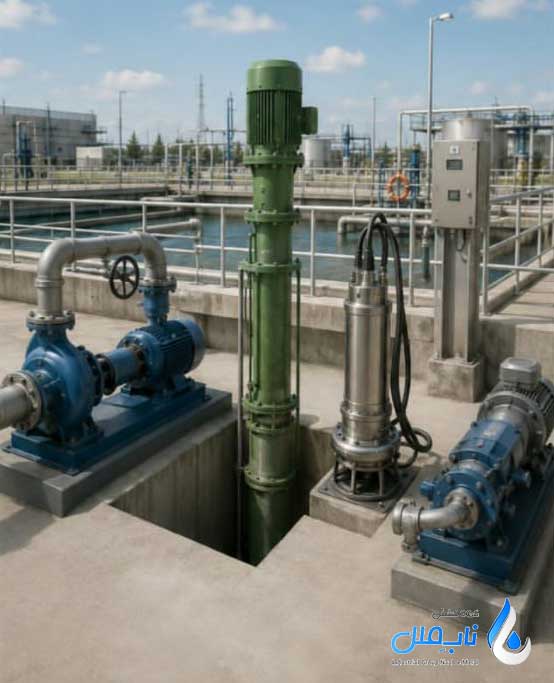

نحوه انتخاب نوع پمپ سیستم پمپاژ
انتخاب نوع پمپ در سیستم های پمپاژ تصفیه خانه فاضلاب باید بر اساس دبی، هد، نوع سیال، میزان مواد جامد، شرایط مکش و نحوه بهره برداری انجام شود. هر نوع پمپ برای شرایط مشخصی طراحی شده است و انتخاب نادرست می تواند باعث کاهش راندمان، افزایش استهلاک و بالا رفتن هزینه های تعمیر و نگهداری شود.
- پمپ سانتریفیوژ: پمپ های سانتریفیوژ جزو پمپ های اسلاری به شمار می رود و از پرکاربردترین پمپ ها در تصفیه خانه ها می باشند که برای انتقال آب، فاضلاب و بسیاری از سیالات با ویسکوزیته پایین استفاده می شوند. این پمپ ها در محدوده وسیعی از دبی و هد قابل استفاده بوده و در صورت انتخاب صحیح، راندمان مناسبی دارند. نوع پروانه و طراحی هیدرولیکی پمپ باید متناسب با ویژگی های سیال انتخاب شود.
- پمپ مستغرق: پمپ های مستغرق معمولاً در چاهک ها، مخازن و ایستگاه های پمپاژ فاضلاب مورد استفاده قرار می گیرند. قرار گرفتن موتور و پمپ در داخل سیال باعث می شود فضای نصب کمتری نیاز باشد و در بسیاری از کاربردهای فاضلابی گزینه مناسبی محسوب می شوند. هنگام انتخاب این پمپ ها باید قابلیت عبور مواد جامد و نوع پروانه به دقت بررسی شود. ویژگیهای لجن مانند درصد مواد جامد و ویسکوزیته میتواند انتخاب تجهیزات را تحت تأثیر قرار دهد. برای این کاربردها میتوان از پمپ لجن کش متناسب با مشخصات سیال و دبی موردنیاز استفاده کرد.
- پمپ جابجایی مثبت: پمپ های جابجایی مثبت برای کاربردهایی مناسب هستند که به دبی کنترل شده یا انتقال سیالات با ویسکوزیته بالاتر نیاز است. این نوع پمپ ها در برخی کاربردهای انتقال و تزریق مواد شیمیایی و همچنین بعضی فرآیندهای انتقال لجن استفاده می شوند. انتخاب آن ها باید بر اساس فشار کاری، ویسکوزیته و ویژگی های سیال انجام شود.
نقطه کار پمپ ها
نقطه کار پمپ، نقطه ای است که منحنی عملکرد پمپ و منحنی سیستم یکدیگر را قطع می کنند و نشان می دهد پمپ در شرایط واقعی با چه دبی و هدی کار خواهد کرد. منحنی عملکرد پمپ رابطه بین دبی و هد قابل تأمین توسط پمپ را نشان می دهد، در حالی که منحنی سیستم بیانگر هد موردنیاز برای انتقال دبی های مختلف در شبکه است. در طراحی سیستم پمپاژ تصفیه خانه، باید نقطه کار در محدوده مناسب عملکرد پمپ و ترجیحاً نزدیک به نقطه بهترین راندمان (BEP) قرار داشته باشد؛ زیرا کارکرد خارج از این محدوده می تواند باعث افزایش مصرف انرژی، لرزش، استهلاک و کاهش عمر تجهیزات شود. بنابراین تطبیق صحیح نقطه کار با دبی و هد موردنیاز سیستم، یکی از مهم ترین مراحل انتخاب پمپ است.

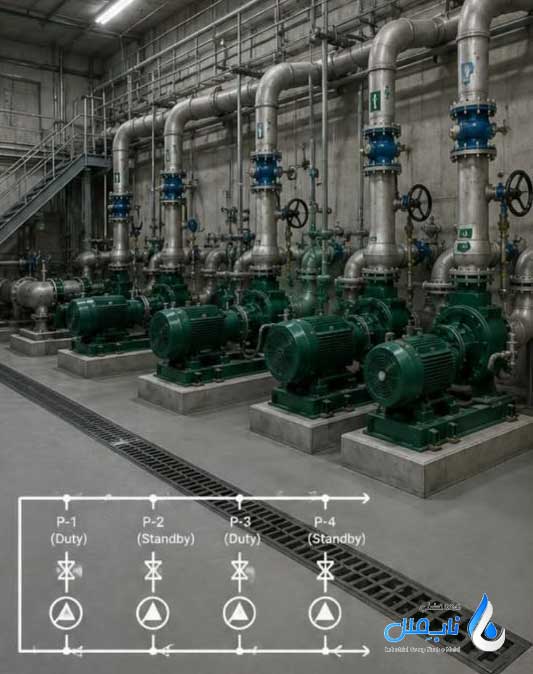

نحوه چیدمان و آرایش پمپ ها
چیدمان پمپ ها باید بر اساس دبی و هد موردنیاز، تغییرات جریان، قابلیت اطمینان و شرایط بهره برداری تعیین شود. بسته به نیاز سیستم، پمپ ها می توانند به صورت تکی، موازی یا سری نصب شوند. در تصفیه خانه ها معمولاً علاوه بر پمپ های اصلی، یک یا چند پمپ رزرو نیز برای افزایش قابلیت اطمینان در نظر گرفته می شود.
آرایش پمپ ها به صورت تکی
در سیستم هایی که دبی و هد موردنیاز با ظرفیت یک پمپ قابل تأمین است، می توان از یک پمپ استفاده کرد. این آرایش ساده تر است و هزینه اولیه و فضای موردنیاز کمتری دارد، اما در صورت خرابی پمپ، عملکرد سیستم متوقف خواهد شد؛ بنابراین برای فرآیندهای حساس معمولاً وجود پمپ رزرو توصیه می شود.
آرایش پمپ ها به صورت موازی
در آرایش موازی، چند پمپ به یک خط مکش و رانش مشترک متصل می شوند. هدف اصلی این آرایش افزایش ظرفیت دبی سیستم و امکان تنظیم ظرفیت متناسب با شرایط بهره برداری است. با روشن یا خاموش کردن پمپ ها می توان در زمان کاهش یا افزایش دبی، ظرفیت پمپاژ را تغییر داد و از کارکرد غیرضروری پمپ ها جلوگیری کرد.
آرایش پمپ ها به صورت سری
در آرایش سری، خروجی یک پمپ به ورودی پمپ بعدی متصل می شود و هدف اصلی افزایش هد قابل تأمین است. این روش زمانی کاربرد دارد که یک پمپ به تنهایی نتواند هد موردنیاز سیستم را تأمین کند. در این حالت باید مشخصات هیدرولیکی هر دو پمپ و شرایط عملکرد مجموعه به دقت بررسی شود.
استفاده از پمپ رزرو
در تصفیه خانه هایی که توقف سیستم پمپاژ می تواند باعث اختلال در فرآیند تصفیه شود، استفاده از پمپ رزرو اهمیت زیادی دارد. پمپ رزرو در شرایط عادی ممکن است خاموش باشد و در زمان خرابی، تعمیر یا سرویس یکی از پمپ های اصلی وارد مدار شود. تعداد پمپ های رزرو باید بر اساس اهمیت فرآیند و الزامات بهره برداری تعیین شود.
کاویتاسیون و NPSH در سیستم پمپاژ
کاویتاسیون یکی از مشکلات مهم در سیستم های پمپاژ است که در اثر کاهش بیش ازحد فشار سیال در قسمت مکش پمپ ایجاد می شود. در این شرایط، حباب های بخار در سیال تشکیل شده و با ورود به نواحی پرفشار به سرعت فرو می ریزند. این پدیده می تواند باعث ایجاد صدا و لرزش، کاهش دبی و هد، افت راندمان و آسیب به پروانه و سایر اجزای پمپ شود. عواملی مانند افزایش دمای سیال، کوچک بودن قطر لوله مکش، طول زیاد خط مکش و افزایش افت فشار می توانند احتمال وقوع کاویتاسیون را افزایش دهند.
NPSH یا هد خالص مثبت مکش، معیاری برای ارزیابی شرایط فشار در ورودی پمپ و کنترل احتمال کاویتاسیون است. در طراحی باید NPSHa یا NPSH موجود در سیستم با NPSHr یا NPSH موردنیاز پمپ مقایسه شود و NPSHa به اندازه کافی بیشتر از NPSHr باشد. انتخاب قطر مناسب لوله مکش، کاهش افت های مسیر، قرار دادن پمپ در ارتفاع مناسب نسبت به سطح سیال و توجه به دمای سیال از مهم ترین اقدامات برای بهبود شرایط NPSH و جلوگیری از کاویتاسیون هستند.

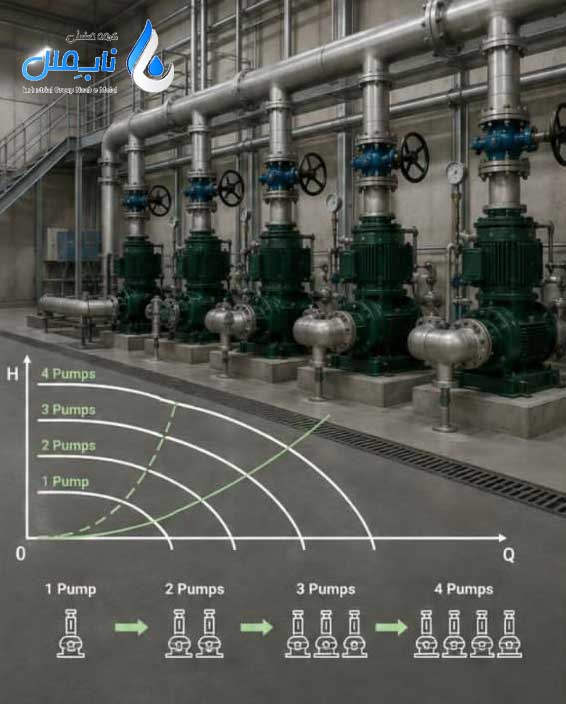

راه اندازی مرحله ای و پمپ های موازی
در سیستم های پمپاژ تصفیه خانه، استفاده از چند پمپ به صورت موازی امکان تنظیم ظرفیت پمپاژ متناسب با تغییرات دبی را فراهم می کند. در این آرایش، پمپ ها به یک خط مکش و رانش مشترک متصل می شوند و با افزایش دبی موردنیاز، پمپ های بیشتری وارد مدار می شوند. راه اندازی مرحله ای به این معناست که پمپ ها به صورت هم زمان روشن نمی شوند، بلکه بر اساس میزان جریان یا سطح مخزن، ابتدا یک پمپ و در صورت افزایش نیاز، پمپ های بعدی وارد مدار می شوند. این روش باعث می شود پمپ ها تا حد امکان در محدوده مناسب عملکرد خود کار کنند و از روشن ماندن پمپ های اضافی و مصرف انرژی غیرضروری جلوگیری شود.
برای اجرای صحیح راه اندازی مرحله ای، باید ظرفیت هر پمپ، منحنی عملکرد، نقطه کار، نحوه کنترل شیرآلات و منطق کنترلی سیستم به دقت بررسی شود. معمولاً از تابلو کنترل، سنسور سطح، دبی سنج یا تجهیزات کنترل فشار برای فرمان روشن و خاموش شدن پمپ ها استفاده می شود. همچنین بهتر است ساعات کار پمپ ها بین تجهیزات مختلف متعادل شود تا استهلاک به صورت یکنواخت توزیع شود. در سیستم های حساس، یکی از پمپ ها می تواند به عنوان پمپ رزرو در نظر گرفته شود تا در صورت خرابی یا تعمیر یکی از پمپ های اصلی، ظرفیت موردنیاز سیستم همچنان تأمین شود.
کنترل سیستم پمپاژ با VFD
درایو فرکانس متغیر یا VFD (Variable Frequency Drive) برای کنترل سرعت موتور پمپ و تنظیم ظرفیت پمپاژ متناسب با نیاز سیستم استفاده می شود. با تغییر فرکانس برق ورودی موتور، سرعت چرخش پمپ تغییر کرده و در نتیجه دبی و هد آن قابل کنترل می شود. این روش به ویژه در تصفیه خانه هایی که دبی موردنیاز در طول زمان تغییر می کند، می تواند از روشن و خاموش شدن مکرر پمپ ها جلوگیری کرده و مصرف انرژی را کاهش دهد. همچنین VFD امکان راه اندازی نرم موتور، کاهش جریان راه اندازی، کنترل بهتر فشار و دبی و کاهش ضربه های هیدرولیکی را فراهم می کند. با این حال، انتخاب محدوده سرعت مناسب و بررسی منحنی عملکرد پمپ ضروری است تا پمپ در سرعت های مختلف خارج از محدوده مجاز خود کار نکند.

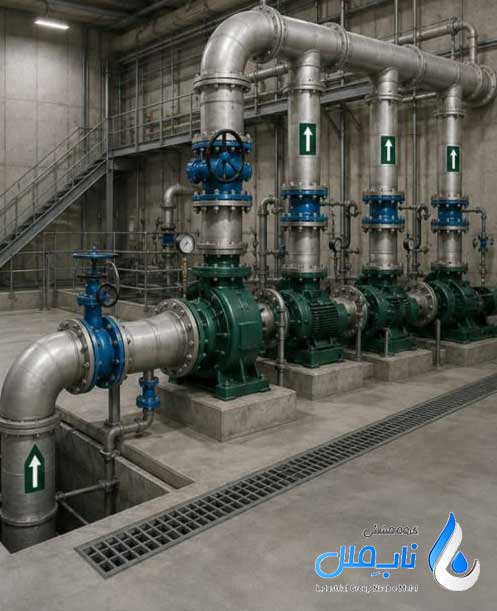

نحوه طراحی خط مکش و دهش در سیستم پمپاژ
خطوط مکش و دهش باید به گونه ای طراحی شوند که ضمن تأمین دبی و هد موردنیاز، افت فشار، مصرف انرژی و احتمال بروز کاویتاسیون به حداقل برسد. در خط مکش باید مسیر تا حد امکان کوتاه، مستقیم و با کمترین تعداد زانو و اتصالات طراحی شود و قطر لوله نیز به گونه ای انتخاب شود که سرعت و افت فشار بیش ازحد افزایش پیدا نکند؛ زیرا افت زیاد در مکش می تواند شرایط NPSH را نامناسب کرده و باعث کاویتاسیون شود. در خط دهش، قطر لوله باید بر اساس دبی، سرعت جریان، طول مسیر و افت اصطکاکی تعیین شود و افت های ایجادشده توسط شیرآلات، زانوها و سایر تجهیزات در محاسبه هد کل سیستم لحاظ شوند. همچنین نصب صحیح شیر یک طرفه و شیر قطع و وصل، پیش بینی تجهیزات اندازه گیری فشار و دبی و توجه به پدیده هایی مانند ضربه قوچ در مسیر دهش اهمیت دارد. در نهایت، طراحی خطوط مکش و دهش باید هم زمان با انتخاب پمپ انجام شود تا پمپ در نقطه کاری مناسب و با راندمان مطلوب فعالیت کند. در برخی بخشهای تأسیسات تصفیهخانه که نیاز به تأمین فشار ثابت یا تقویت فشار وجود دارد، استفاده از بوستر پمپ میتواند گزینه مناسبی برای تأمین فشار موردنیاز سیستم باشد.
شیرآلات و حفاظت فشار در سیستم پمپاژ
شیرآلات یکی از اجزای مهم سیستم پمپاژ هستند و برای کنترل جریان، قطع و وصل مسیر و جلوگیری از برگشت سیال مورد استفاده قرار می گیرند. در خط مکش و دهش باید شیرآلات متناسب با نوع سیال، فشار کاری و دبی انتخاب شوند. شیر قطع و وصل برای جداسازی پمپ هنگام تعمیرات، شیر یک طرفه برای جلوگیری از برگشت جریان و در برخی سیستم ها شیرهای کنترلی برای تنظیم دبی یا فشار به کار می روند. همچنین باید از ایجاد افت فشار غیرضروری در اثر انتخاب نامناسب یا نصب نادرست شیرآلات جلوگیری شود.
حفاظت فشار نیز برای جلوگیری از آسیب به پمپ، لوله ها و تجهیزات ضروری است. تغییرات ناگهانی سرعت جریان، بسته شدن سریع شیرها یا توقف ناگهانی پمپ می تواند باعث ضربه قوچ و افزایش شدید فشار در خط شود. برای کنترل این شرایط می توان از تجهیزاتی مانند شیرهای کنترل فشار، مخازن ضربه گیر و سیستم های کنترل مناسب استفاده کرد. تنظیم صحیح فشار کاری و پیش بینی تجهیزات حفاظتی متناسب با شرایط سیستم، موجب افزایش ایمنی، کاهش خرابی تجهیزات و افزایش عمر مفید سیستم پمپاژ می شود.

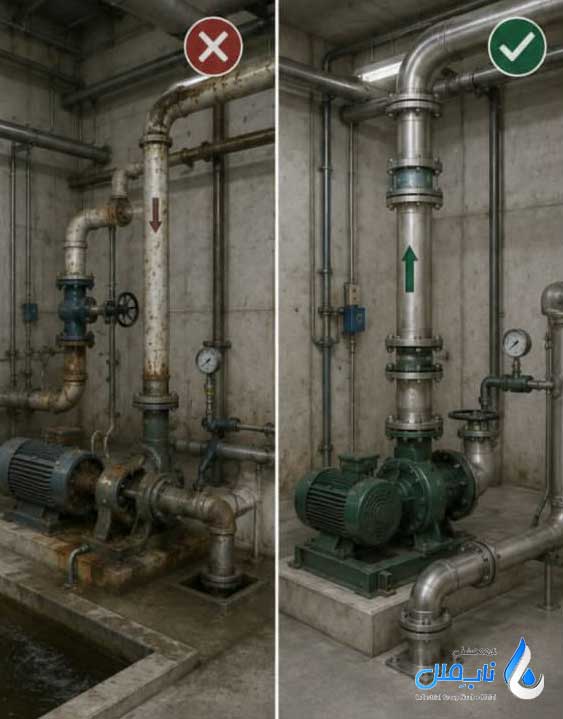

خطاهای رایج طراحی سیستم پمپاژ
در طراحی سیستم های پمپاژ تصفیه خانه، برخی اشتباهات می توانند باعث کاهش راندمان، افزایش مصرف انرژی و خرابی زودهنگام تجهیزات شوند.
- انتخاب پمپ فقط بر اساس دبی: یکی از خطاهای رایج، انتخاب پمپ تنها بر اساس دبی موردنیاز است. در این حالت ممکن است هد واقعی سیستم و افت های مسیر در نظر گرفته نشود و پمپ پس از نصب نتواند نقطه کار مناسبی داشته باشد. انتخاب پمپ باید بر اساس دبی، هد و شرایط واقعی سیستم انجام شود.
- محاسبه نادرست هد کل: نادیده گرفتن افت اصطکاکی لوله ها و افت های ایجادشده در شیرآلات و اتصالات می تواند باعث محاسبه اشتباه TDH شود. هد کمتر از مقدار واقعی باعث کاهش دبی و هد بیشتر از نیاز نیز می تواند مصرف انرژی و هزینه تجهیزات را افزایش دهد.
- طراحی نامناسب خط مکش: استفاده از لوله مکش با قطر نامناسب، مسیر طولانی یا تعداد زیاد زانو و اتصالات می تواند افت فشار در مکش را افزایش دهد. این مسئله شرایط NPSH را نامناسب کرده و احتمال ایجاد کاویتاسیون را افزایش می دهد.
- انتخاب بیش ازحد بزرگ پمپ و موتور: انتخاب پمپ یا موتور با ظرفیت بسیار بیشتر از نیاز واقعی، لزوماً به معنای عملکرد بهتر سیستم نیست. این کار می تواند باعث افزایش هزینه خرید، مصرف انرژی، استهلاک تجهیزات و مشکلات بهره برداری شود. تجهیزات باید متناسب با شرایط واقعی طراحی انتخاب شوند.
- بی توجهی به نقطه کار پمپ: انتخاب پمپ بدون بررسی تقاطع منحنی پمپ و منحنی سیستم می تواند باعث شود تجهیز خارج از محدوده مناسب خود کار کند. در نتیجه، راندمان کاهش یافته و احتمال لرزش، استهلاک و خرابی افزایش پیدا می کند.
- نادیده گرفتن تغییرات دبی: در تصفیه خانه ها دبی موردنیاز ممکن است در طول شبانه روز تغییر کند. طراحی سیستم بر اساس یک دبی ثابت می تواند باعث روشن ماندن پمپ های اضافی یا عملکرد نامناسب در زمان پیک شود. استفاده صحیح از پمپ های موازی و سیستم کنترل دور می تواند انعطاف پذیری سیستم را افزایش دهد.
- بی توجهی به پمپ رزرو: در سیستم های حساس، خرابی یک پمپ نباید باعث توقف کامل فرآیند شود. در نظر گرفتن پمپ رزرو متناسب با اهمیت سیستم می تواند قابلیت اطمینان را افزایش داده و امکان ادامه بهره برداری در زمان تعمیر یا خرابی تجهیزات را فراهم کند.
- طراحی نامناسب شیرآلات و حفاظت فشار: انتخاب نادرست شیرآلات یا بی توجهی به پدیده هایی مانند ضربه قوچ می تواند باعث افزایش فشار و آسیب به لوله ها و تجهیزات شود. شیرهای قطع و وصل، یک طرفه و تجهیزات حفاظت فشار باید متناسب با شرایط هیدرولیکی سیستم انتخاب و به درستی نصب شوند.
- بی توجهی به تعمیر و نگهداری: گاهی سیستم از نظر هیدرولیکی به درستی طراحی می شود، اما دسترسی به پمپ ها، شیرآلات و تجهیزات کنترلی برای تعمیر و سرویس دشوار است. پیش بینی فضای کافی برای بازرسی، تعمیر و تعویض تجهیزات باید از مراحل اولیه طراحی مورد توجه قرار گیرد.
