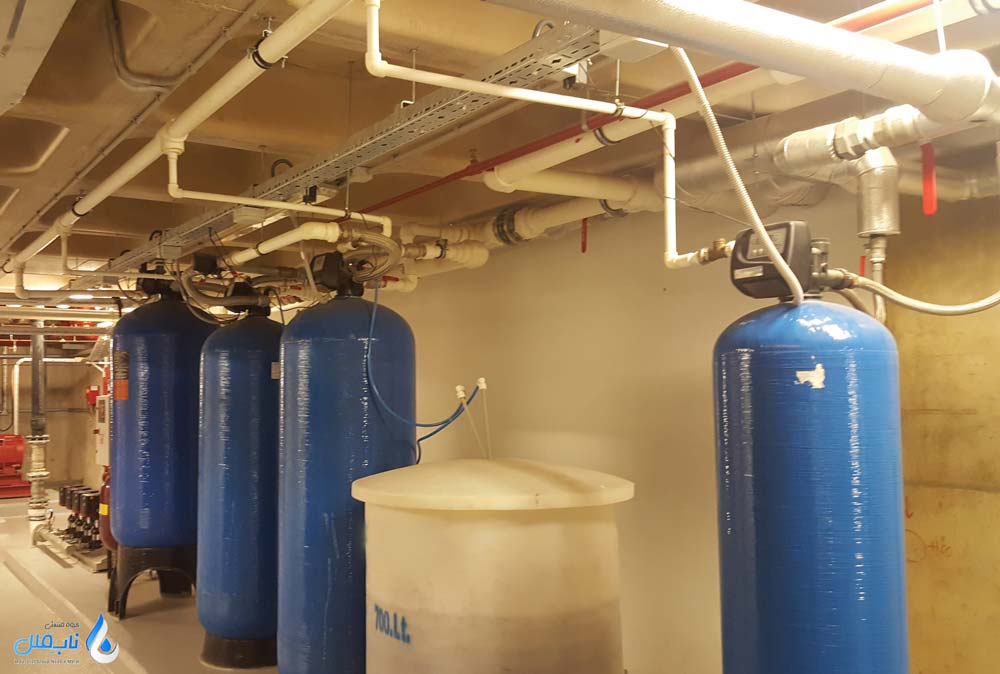

سختی گیر موتورخانه

مدیریت سختی آب در موتورخانه صرفاً به نصب یک دستگاه در مسیر ورودی محدود نمی‌شود. برای دستیابی به عملکرد مناسب، باید مسیرهای ورود آب، میزان مصرف، کیفیت آب خام، شرایط کاری تجهیزات و نحوه تأمین آب جبرانی به‌صورت یکپارچه بررسی شوند. طراحی صحیح این سیستم کمک می‌کند آب مورد نیاز تجهیزات حساس با کیفیت مناسب تأمین شده و احتمال رسوب‌گذاری در طول بهره‌برداری کاهش یابد.

نقش سختی گیری در مدار آب موتورخانه

در طراحی تأسیسات مکانیکی درون موتورخانه، تمام مسیرهای گردش آب شرایط یکسانی ندارند. برای مثال، مدار بسته گرمایش مرکزی پس از آبگیری اولیه، در حالت عادی فقط به مقدار محدودی آب جبرانی نیاز دارد؛ در حالی که در مدارهای مصرفی یا سیستم‌هایی با تخلیه و جایگزینی مداوم آب، حجم آب ورودی بیشتر است.

به همین دلیل، باید میان مدارهای بسته و مدارهای دارای مصرف یا تبادل مداوم آب تفاوت قائل شد.

در مدار بسته گرمایش، کنترل کیفیت آب اولیه و جلوگیری از ورود مکرر آب تازه اهمیت زیادی دارد. هر بار ورود آب جبرانی می‌تواند املاح جدیدی وارد مدار کند. در مقابل، در مدارهایی مانند آب تغذیه بویلر بخار، به دلیل مصرف و جایگزینی پیوسته آب، کیفیت آب ورودی باید به‌صورت مستمر کنترل شود.

بنابراین، طراحی سیستم سختی گیری باید متناسب با نوع مدار و میزان آب جایگزین مورد نیاز انجام شود، نه صرفاً بر اساس ظرفیت حرارتی دیگ یا تعداد تجهیزات موتورخانه.

کدام تجهیزات موتورخانه به کنترل سختی آب نیاز دارند؟

میزان حساسیت تجهیزات موتورخانه به سختی آب به دمای کاری، فشار، میزان تبخیر و ساختار داخلی آن‌ها بستگی دارد. مهم‌ترین تجهیزات نیازمند کنترل کیفیت آب عبارت‌اند از:

• دیگ‌های بخار و آب گرم: در دیگ‌های آب گرم، افزایش دمای سطح انتقال حرارت می‌تواند شرایط تشکیل رسوبات کربناتی را فراهم کند. تجمع رسوب روی سطوح داخلی دیگ، انتقال حرارت را مختل کرده و ممکن است باعث افزایش دمای موضعی فلز شود.
• بویلرهای بخار: در این تجهیزات، کنترل سختی آب خوراک اهمیت بیشتری دارد؛ زیرا بخشی از آب به بخار تبدیل شده و املاح در آب باقی‌مانده تغلیظ می‌شوند. به همین دلیل، علاوه بر سختی گیری، کنترل هدایت الکتریکی و تخلیه زیرآب نیز ضروری است.
• مبدل‌های حرارتی: رسوب‌گذاری در کانال‌ها و سطوح انتقال حرارت مبدل می‌تواند موجب افت راندمان و افزایش افت فشار شود. این موضوع در مبدل‌های صفحه‌ای به دلیل باریک بودن مسیرهای عبور آب اهمیت بیشتری دارد.
• چیلرهای جذبی: کیفیت آب در مدارهای مرتبط با چیلرهای جذبی باید متناسب با نوع مدار و دستورالعمل سازنده کنترل شود. به‌ویژه در برج خنک‌کننده متصل به چیلر، کنترل غلظت املاح و برنامه رسوب‌زدایی اهمیت دارد.
• منابع کویلی و دوجداره: در این تجهیزات، تشکیل رسوب روی سطوح داخلی کویل یا جداره انتقال حرارت می‌تواند زمان گرم شدن آب را افزایش دهد و عملکرد سیستم را تحت تأثیر قرار دهد.

طراحی سیستم سختی گیری برای موتورخانه‌های بزرگ

در موتورخانه‌های بزرگ صنعتی، بیمارستانی و مجتمع‌های تجاری، تأمین پیوسته آب مورد نیاز تجهیزات اهمیت زیادی دارد. در چنین شرایطی، توقف سیستم برای احیای رزین می‌تواند بهره‌برداری از موتورخانه را با مشکل مواجه کند.

یکی از راهکارهای طراحی، استفاده از دو ستون سختی گیر به صورت دوبلکس است. در این آرایش، هنگامی که یک ستون وارد مرحله احیا می‌شود، ستون دیگر وظیفه تأمین آب نرم را بر عهده می‌گیرد.

در طراحی این سیستم‌ها باید موارد زیر بررسی شوند:

• دبی حداکثر مصرف آب و امکان تأمین آن توسط یک ستون
• ظرفیت تبادل یونی هر ستون
• زمان مورد نیاز برای احیا و شستشوی رزین
• حجم آب و نمک مورد نیاز برای هر مرحله احیا
• فشار کاری و افت فشار در مسیر عبور آب
• نحوه کنترل اتوماتیک ورود و خروج ستون‌ها از مدار

در موتورخانه‌هایی که مصرف آب متغیر دارند، طراحی سیستم باید به‌گونه‌ای انجام شود که در ساعات اوج مصرف نیز کیفیت آب خروجی حفظ شود.

ارتباط سختی گیری با مدار آب جبرانی

در سیستم‌های گرمایش مرکزی، آب داخل مدار معمولاً به‌صورت پیوسته گردش می‌کند و قرار نیست در هر بار عبور از دیگ یا مبدل، دوباره تصفیه شود. با این حال، نشتی، تخلیه، تعمیرات و هواگیری ممکن است باعث کاهش حجم آب مدار شوند.

برای جبران این کاهش، از خط آب جبرانی استفاده می‌شود. کیفیت آب ورودی از این مسیر اهمیت زیادی دارد؛ زیرا ورود مکرر آب سخت می‌تواند به‌مرور غلظت املاح و احتمال تشکیل رسوب را افزایش دهد.

در طراحی این بخش باید موارد زیر در نظر گرفته شوند:

1. تعیین میزان واقعی آب جبرانی مورد نیاز مدار
2. بررسی کیفیت آب خام و میزان سختی آن
3. پیش‌بینی تجهیزات کنترل کیفیت آب پیش از ورود به مدار
4. نصب شیرهای کنترلی و تجهیزات جلوگیری از برگشت آب
5. بررسی احتمال ورود هوا و اکسیژن از طریق آب جبرانی
6. کنترل نشتی‌های مدار برای جلوگیری از ورود مداوم آب تازه

نکته مهم اینکه در مدارهای بسته، سختی گیری آب جبرانی به‌تنهایی برای کنترل خوردگی کافی نیست و باید کیفیت شیمیایی آب، میزان اکسیژن محلول و شرایط pH نیز بررسی شوند.

کنترل کیفیت آب و پایش عملکرد موتورخانه

حتی پس از طراحی و راه‌اندازی صحیح سیستم، کنترل دوره‌ای کیفیت آب ضروری است. تغییر کیفیت آب ورودی، افزایش مصرف یا اختلال در عملکرد تجهیزات می‌تواند شرایط بهره‌برداری را تغییر دهد.

برای مدیریت بهتر کیفیت آب موتورخانه، پایش پارامترهای زیر توصیه می‌شود:

مقادیر مجاز این پارامترها باید بر اساس نوع تجهیزات، فشار و دمای کاری و دستورالعمل سازنده تعیین شوند. به‌خصوص در بویلرهای بخار، رعایت الزامات کیفیت آب خوراک و آب داخل دیگ اهمیت اساسی دارد.

اشتباهات رایج در طراحی سیستم سختی گیری موتورخانه

بخشی از مشکلاتی که در موتورخانه‌ها مشاهده می‌شود، ناشی از انتخاب نامناسب ظرفیت یا طراحی غیراصولی مسیر تصفیه آب است. مهم‌ترین اشتباهات عبارت‌اند از:

• انتخاب ظرفیت دستگاه بدون انجام آزمایش سختی آب خام
• محاسبه ظرفیت بر اساس تعداد واحدهای ساختمان بدون بررسی مصرف واقعی
• بی‌توجهی به دبی لحظه‌ای و افت فشار مجاز
• در نظر نگرفتن زمان احیا در موتورخانه‌های دارای مصرف پیوسته
• نصب سیستم در مسیری که تمام آب مورد نیاز تجهیزات از آن عبور نمی‌کند
• بی‌توجهی به کیفیت آب جبرانی در مدارهای بسته
• تصور اینکه کاهش سختی آب به‌تنهایی تمام مشکلات رسوب و خوردگی را برطرف می‌کند
• انجام ندادن آزمایش دوره‌ای آب خروجی و اکتفا به تنظیمات اولیه دستگاه

طراحی اصولی باید بر اساس آنالیز آب، محاسبات مصرف و شرایط واقعی بهره‌برداری انجام شود. در موتورخانه‌های حساس، بررسی کیفیت آب توسط متخصص تصفیه آب و هماهنگی با الزامات سازنده تجهیزات، از بروز بسیاری از مشکلات در آینده جلوگیری می‌کند.

روشهای مختلف رسوب گیری در موتورخانه

انتخاب نوع مناسب سختی گیر بستگی به کیفیت آب خام، ظرفیت موتورخانه، میزان مصرف آب و شرایط عملیاتی تجهیزات دارد. در موتورخانه‌های صنعتی معمولاً سختی گیر رزینی گزینه اول است، اما در برخی شرایط استفاده از اسمز معکوس یا سختی گیرهای الکترونیکی و مغناطیسی نیز می‌تواند مفید باشد. برخی از این روش‌ها شامل موارد زیر هستند:

• در روش تبادل یونی، یون‌های سخت موجود در آب با یون‌های سدیم جایگزین می شوند. این تبادل یونی باعث می شود که احتمال تشکیل رسوب در تجهیزات گرمایشی کاهش یابد. سختی گیر رزینی نیاز به احیا دارد که معمولاً با استفاده از محلول نمکی انجام می شود.
• برخی از سیستم‌ها به کمک فیلترهای خاص، ذرات نامطلوب را از آب جدا می کنند. این فیلترها می توانند از جنس رزینی، سرامیکی یا کربنی باشند که هر کدام توانایی جذب ترکیبات خاصی را دارند. به عنوان مثال، فیلترهای کربنی می توانند در سیستم‌های چیلر استفاده شوند تا از رسوب مواد آلی در سیستم جلوگیری کنند.
• در روش الکترومغناطیسی با ایجاد یک میدان مغناطیسی قوی، ساختار مولکولی یون‌های محلول در آب تغییر کرده و مانع از تشکیل رسوبات می شود. این روش نیازی به مواد شیمیایی ندارد و هزینه نگهداری آن نسبتاً پایین است.
• یکی دیگر از روش‌های موثر برای حذف ترکیبات نامطلوب از آب در موتورخانه ها، استفاده از سیستم‌های اسمز معکوس است. این دستگاه‌ها با بهره گیری از غشاهای نیمه تراوا، املاح را از آب جدا کرده و آب تصفیه شده را به سیستم وارد می کنند.

مکان نصب سختی گیر آب در موتورخانه

به طور کلی، نکات زیر برای نصب سختی گیر موتورخانه مهم هستند:

1. قبل از دیگ بخار یا بویلر (Boiler) تا از ورود آب سخت به داخل دیگ جلوگیری کند. این کار از تشکیل رسوب در دیگ و کاهش بازدهی آن جلوگیری می کند.
2. بعد از منبع آب ورودی تا تمام آبی که وارد سیستم می شود، تصفیه شود.
3. سختی گیر باید در محلی نصب شود که دسترسی آسانی برای سرویس، تعمیر و تعویض رزین داشته باشد. فضای کافی اطراف دستگاه برای انجام این کارها ضروری است.
4. دور از منابع حرارتی مانند دیگ های بخار یا لوله های داغ تا از آسیب دیدن قطعات پلاستیکی یا الکترونیکی آن جلوگیری شود.
5. نزدیک به زهکش (درین) تا عملیات شستشو، احیا و تخلیه آب شور به راحتی انجام شود.
6. لوله های ورودی و خروجی سختی گیر باید به درستی به سیستم لوله کشی موتورخانه متصل شوند. بهتر است از لوله های با کیفیت و مقاوم در برابر خوردگی استفاده شود.
7. اگر سیستم رسوب زدایی از نوع الکتریکی است، باید نزدیک به یک منبع برق مطمئن نصب شود. همچنین، از اتصال به برق با ولتاژ مناسب اطمینان حاصل کنید.
8. در برخی سیستم های حذف رسوب، کنتور آب قبل از سختی گیر نصب می شود تا میزان آب ورودی به سیستم کنترل شود.
9. محل نصب باید مطابق با استانداردهای ایمنی و ساختمانی باشد تا از هرگونه خطر احتمالی جلوگیری شود.
10. نصب در ارتفاع مناسب تا امکان بازرسی و تعمیرات به راحتی فراهم شود.
