نقشه سیستم کامل سپتیک یک طراحی دقیق و مهندسی است که برای نصب و راه اندازی این سیستم به کار می رود. این نقشه شامل مشخصات فنی، ابعاد و محل دقیق نصب مخزن، لوله کشی‌های ورودی و خروجی، دریچه‌ها و سیستم تهویه و زهکشی مورد نیاز در سیستم سپتیک تانک است. طراحی صحیح و دقیق نقشه از اهمیت بالایی برخوردار است زیرا تأثیر مستقیمی بر عملکرد و کارایی سیستم دارد. با استفاده از نقشه مناسب، می توان از بروز مشکلاتی مانند انسداد لوله‌ها، عدم تهویه صحیح یا ظرفیت نامناسب جلوگیری کرد. در نتیجه، نقشه صحیح و طراحی صحیح سیستم سپتیک نه تنها به بهبود عملکرد تصفیه کمک می کند بلکه عمر مفید آن را نیز افزایش می دهد.
نحوه طراحی نقشه سیستم سپتیک
طراحی نقشه سیستم سپتیک یک فرآیند پیچیده و دقیق است که نیاز به رعایت اصول مهندسی و استانداردهای فنی دارد. هدف از طراحی صحیح این است که سیستم به طور مؤثر و پایدار عمل کرده و خطر آلودگی محیط زیست و مشکلات بهداشتی را به حداقل برساند. در این بخش، به اصول طراحی نقشه و نکات کلیدی که باید در نظر گرفته شوند، پرداخته ایم.
انتخاب و تعیین ظرفیت مخزن اصلی
یکی از مهم ترین نکات در طراحی نقشه سیستم سپتیک، تعیین ظرفیت مناسب مخزن اصلی است. ظرفیت مخزن باید به گونه ای انتخاب شود که قادر به تصفیه حجم فاضلاب تولیدی توسط ساکنان یا کاربران ساختمان باشد. معمولاً ظرفیت با توجه به تعداد افراد ساکن در خانه یا ساختمان تعیین می شود و برای هر نفر حدود 200 تا 300 لیتر فاضلاب در روز در نظر گرفته می شود همپنین برای طراحی تانک معمولی برای 4 نفر، ظرفیت مخزن باید حدود 2 متر مکعب باشد. البته این مقدار بستگی به میزان مصرف آب و دیگر فاکتورهای محلی دارد.
ابعاد و اندازه‌ها
ابعاد دستگاه به طور مستقیم به ظرفیت آن و تعداد ساکنین بستگی دارد. در نقشه، باید ابعاد مخزن، لوله‌ها و دیگر اجزای سیستم به دقت محاسبه شود.
- ابعاد مخزن: طول، عرض و عمق مخزن باید متناسب با حجم فاضلاب و ظرفیت آن طراحی شود. مخزن باید به گونه ای باشد که فضای کافی برای فرآیند ته نشینی و تصفیه اولیه ایجاد کند.برای سیستم‌های معمولی، عمق مخزن معمولاً حدود 1.5 تا 3 متر است.طول و عرض مخزن بستگی به نوع طراحی و تعداد محفظه‌ها دارد.
- قطر لوله‌ها: قطر لوله ورودی و خروجی باید به گونه ای باشد که جریان فاضلاب به راحتی از آن عبور کند. معمولاً لوله‌های ورودی و خروجی سپتیک تانک با قطر 10 تا 15 سانتی متر طراحی می شوند.
انتخاب محل مناسب برای نصب مخزن اصلی
مکان یابی مناسب این مخزن یکی از مسائل حیاتی در طراحی است. انتخاب محل نادرست می تواند منجر به مشکلاتی مانند نشت فاضلاب، آلودگی آب‌های زیرزمینی یا بوی نامطبوع شود. در اینجا نکات مهم برای مکان یابی صحیح آورده شده است:
- فاصله از منابع آب: مخزن اصلی باید حداقل 15 متر از چاه‌های آب، چشمه‌ها یا رودخانه‌ها فاصله داشته باشد تا از آلودگی منابع آب جلوگیری شود.
- ارتفاع و شیب زمین: زمین باید دارای شیب مناسب برای هدایت فاضلاب به سمت سیستم‌های زهکشی باشد. در صورت وجود زمین مسطح، ممکن است نیاز به پمپ کردن فاضلاب وجود داشته باشد که هزینه و پیچیدگی را افزایش می دهد.
- فاصله از ساختمان‌ها و سایر تاسیسات: حداقل فاصله دستگاه از ساختمان‌ها و تاسیسات باید 5 تا 15 متر باشد تا از مشکلات ناشی از نشت و بوی نامطبوع جلوگیری شود.
طراحی و جانمایی اجزای داخلی سپتیک تانک
در نقشه باید اجزای مختلف به طور دقیق طراحی و جانمایی شوند. این اجزا شامل مخزن، لوله‌های ورودی و خروجی، دریچه‌ها، سیستم تهویه و بخش‌های فیلتراسیون (در صورت نیاز) هستند. نکات مهم در طراحی این اجزا به شرح زیر است:
- محل دریچه‌ها: دریچه‌ها باید به گونه ای در نظر گرفته شوند که امکان بازدید، تعمیر و نگهداری از سیستم وجود داشته باشد. معمولاً یک دریچه برای ورودی فاضلاب و یک دریچه برای خروجی در نظر گرفته می شود.
- لوله‌های تهویه: برای جلوگیری از تجمع گازهای خطرناک داخلی، لوله تهویه باید در بخش بالایی مخزن نصب شود و به طور عمودی از سطح خاک بیرون بیاید.
- سیستم فیلتراسیون: اگر سیستم نیاز به فیلتراسیون اضافی دارد، این بخش باید در طراحی نقشه گنجانده شود. این فیلترها می توانند شامل شن، ماسه یا فیلترهای بیولوژیکی برای تصفیه بیشتر آب خروجی باشند.
شیب مناسب برای لوله‌ها
برای جلوگیری از انسداد و برگشت فاضلاب، لوله‌های ورودی و خروجی باید دارای شیب مناسب باشند. این شیب معمولاً باید حدود 2 تا 3% باشد، که به معنی هر متر لوله حدود 2 تا 3 سانتی متر شیب خواهد بود. این شیب برای انتقال فاضلاب بدون نیاز به پمپ کردن و کاهش احتمال انسداد لوله‌ها حیاتی است.
تنظیم عمق و ساختار مخزن
عمق مخزن باید به گونه ای باشد که فضای کافی برای فرآیند ته نشینی و تصفیه ایجاد کند. عمق معمولاً باید بین 1.5 تا 3 متر باشد. دیواره‌های مخزن باید مقاوم در برابر فشار و فرسایش باشند. معمولاً از مصالح بتنی، پلاستیکی یا فایبرگلاس برای ساخت دیواره‌های مخزن استفاده می شود.
کنترل و بازدید دوره ای
در طراحی نقشه، باید فضایی برای بررسی و کنترل سیستم در نظر گرفته شود. این شامل نصب دریچه‌های مناسب برای بازدید و نگهداری می شود. همچنین، امکان دسترسی به سیستم‌های تهویه و فیلترها باید فراهم باشد تا تعمیرات و نظارت به راحتی انجام گیرد.
اجزای کامل سیستم سپتیک
اجزای نقشه باید به طور دقیق و مهندسی طراحی شود تا سیستم به طور مؤثر و پایدار عمل کند. از مهم ترین مواردی که در طراحی نقشه باید در نظر گرفته شود، ابعاد مخزن، محل دقیق لوله‌ها، دریچه‌ها، سیستم تهویه و چاه جذبی (در صورت نیاز) است. هر کدام از این اجزا باید به طور دقیق در نقشه مشخص شوند تا از بروز مشکلات جلوگیری شود. در ادامه به معرفی کامل اجزای نقشه می پردازیم:
مخزن اصلی
اصلی ترین قسمت می باشدکه فاضلاب به آن وارد می شود و در آن فرآیند تصفیه اولیه صورت می گیرد. این بخش معمولاً از دو یا سه محفظه تشکیل می شود:
- محفظه اول (انتقال فاضلاب): فاضلاب به این قسمت وارد شده و در آن مواد سنگین تر ته نشین می شوند.
- محفظه دوم (فیلتراسیون و ته نشینی): در این محفظه مواد سبک تر و روغنی به سطح می آیند و ته نشینی مواد معلق ادامه می یابد.
- محفظه سوم (فیلتر یا تسویه نهایی): برخی سیستم‌ها از محفظه سوم برای تصفیه بیشتر استفاده می کنند که می تواند شامل فیلترهای اضافی برای حذف مواد زائد باشد.
لوله کشی ورودی
لوله ورودی فاضلاب از ساختمان یا خانه به مخزن اصلی منتقل می شود. این لوله‌ها باید با شیب مناسب طراحی شوند تا فاضلاب به راحتی وارد مخزن شود. در لوله کشی به نکات زیر توجه کنید:
- قطر لوله ورودی باید متناسب با حجم فاضلاب و تعداد ساکنین انتخاب شود.
- شیب لوله باید طوری باشد که فاضلاب بدون نیاز به پمپ وارد سپتیک شود. معمولاً شیب مناسب برای لوله ورودی حدود 2-3 درصد است. در صورتی که منبع تولید پساب زیر اگوی شهری باشد می بایست بواسطه نصب ایستگاه پمپاژ فاضلاب این مشکل مرتفع گردد.
لوله کشی خروجی
لوله خروجی فاضلاب تصفیه شده به سیستم زهکشی یا چاه جذبی هدایت می شود. این لوله نیز باید با شیب مناسب طراحی شود تا از برگشت فاضلاب جلوگیری شود. سیستم لوله کشی خروجی باید با دقت در نقشه مشخص شود تا محل دقیق لوله و مسیر عبور آن به درستی محاسبه شود. در برخی نقشه‌ها، خروجی به سیستم تصفیه تکمیلی (مثل فیلترهای شن) متصل می شود.
سیفون ورودی و خروجی
سیفون ورودی از برگشت بوی بد به داخل ساختمان زمانی که مدت زیادی است از سپتیک تانک استفاده نشده است و سیفون خروجی از خروج جامدات معلق و چربی ها به درون چاه فاضلاب جلوگیری می نمایند. نقشه سیستم سپتیک حتما باید شامل سیفون خروجی و ورودی باشد زیر در غیر اینصورت مشکلاتی برای استفاده کنندگان یا پر شدن سریع چاه جذبی می شود.
دریچه‌ها (ورودی و خروجی)
روی مخزن اصلی و منهول‌ها برای کنترل و نگهداری سیستم به کار می روند. دریچه ورودی برای ورود فاضلاب به مخزن و دریچه خروجی برای نظارت و خروج فاضلاب تصفیه شده طراحی می شوند. دریچه‌های تهویه برای جلوگیری از تجمع گازهای خطرناک در داخل مخزن نیز ضروری است. دریچه‌ها باید به طور دقیق در نقشه قرار داده شوند تا کارکرد سیستم بدون مشکل انجام گیرد.
سیستم تهویه
گازهایی مانند متان و سولفید هیدروژن در داخل مخزن اصلی سیستم سپتیک تولید می شوند که باید به وسیله یک سیستم تهویه مناسب خارج شوند. این سیستم معمولاً به صورت یک لوله عمودی است که از بالای مخزن بیرون می آید و گازها را به محیط آزاد هدایت می کند. ارتفاع لوله تهویه باید به گونه ای باشد که گازها به راحتی از مخزن خارج شوند. همچنین محل دقیق نصب تهویه باید در نقشه مشخص شود تا از بروز مشکلاتی مثل فشار زیاد در مخزن جلوگیری شود.
سیستم فیلتراسیون
در برخی از سیستم‌های پیشرفته، فاضلاب قبل از خروج از مخزن، از یک سیستم فیلتراسیون عبور می کند. این سیستم می تواند شامل فیلترهای شن، ماسه یا حتی سیستم‌های بیولوژیکی باشد. فیلترهای شن و ماسه معمولاً برای تصفیه ذرات ریز و مواد معلق به کار می روند. همچنین سیستم‌های تصفیه بیولوژیکی از میکروارگانیسم‌ها برای تجزیه مواد آلی و کاهش آلاینده‌ها استفاده می کنند.
چاه جذبی
در برخی سیستم‌ها، پس از تصفیه فاضلاب، آب به چاه جذبی منتقل می شود تا در خاک جذب گردد. چاه جذبی باید به گونه ای طراحی شود که ظرفیت کافی برای جذب آب تصفیه شده داشته باشد و از آلودگی منابع آب زیرزمینی جلوگیری کند. ابعاد چاه جذبی باید متناسب با حجم فاضلاب تصفیه شده و نوع خاک محل نصب طراحی شود. حتما در نقشه، باید محل دقیق چاه جذبی و مسیر لوله‌های خروجی به آن مشخص گردد.
پوشش و محافظ‌ها
برای جلوگیری از نشت و آسیب‌های فیزیکی، در نقشه باید به نوع و ضخامت پوشش‌های مختلف توجه شود. پوشش‌هایی که برای مخزن و لوله‌ها در نظر گرفته می شود باید ضد رطوبت و مقاوم در برابر عوامل خارجی باشند.

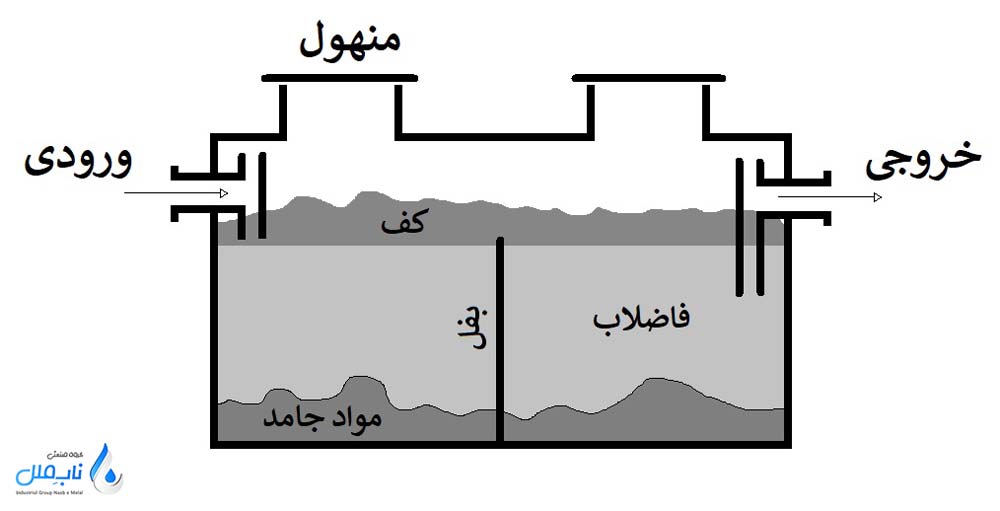

نقشه مخزن اصلی سپتیک
- قسمت ورودی فاضلاب: شامل فلنج، لوله و بافل (میانگیر) ورودی است که به صورت سیفون عمل می‌کند.
- قسمت مخزن اولیه: 66% حجم کل مخزن سپتیک توسط این قسمت اشغال می‌شود.
- قسمت مخزن ثانویه: این قسمت تقریبا 34% حجم سپتیک را اشغال کرده و در آن فاضلاب کمتر تصفیه شده مجددا تصفیه می شود.
- قسمت جدا کننده: از ورود لجن، چربی و روغن‌های شناور به بخش تصفیه سازی جلوگیری می‌کند. به این دیواره، بافل یا دیوایدر نیز گفته می‌شود.
- لوله ونت: از طریق این مجرا گازهای تولید شده ناشی از فرآیندهای بیهوازی تصفیه فاضلاب خارج می‌گردد.
- دریچه بازدید: در هر قسمت یک دریچه آدم رو و تخلیه فاضلاب تعبیه می شود.
- سیستم خروجی فاضلاب: شامل فلنج، سیفون و لوله خروجی می‌باشد.
- پایه‌ها که نقش نگهدارنده جهت حمل و نصب دستگاه را بعهده دارند و بهیچ عنوان امکان بارگزاری روی آنها وجود ندارد.

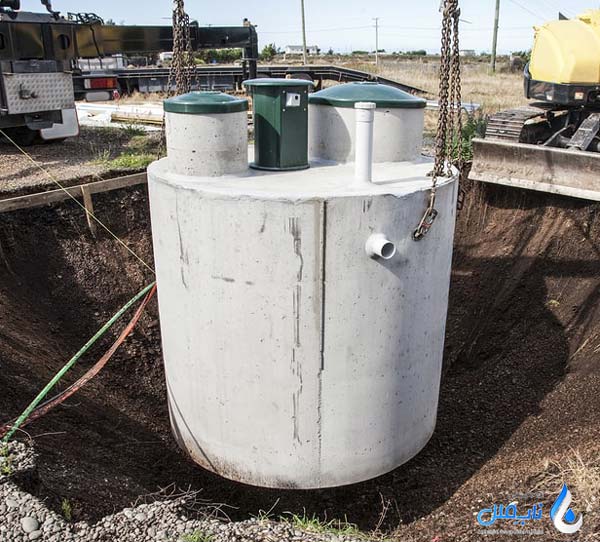

نقشه مخزن اصلی سیستم سپتیک باید به نحوی طراحی شود که فاضلاب را درون خود تجزیه کند تا ذرات جامد درون آن به بیرون راه پیدا نکند. در برخی از کشورها و همچنین زمانی که فضای کافی برای اجرای افقی سپتیک وجود ندارد نقشه گندانبارها بصورت عمودی طراحی و ساخته می شود. ساختمان سپتیکی که به صورت عمودی ساخته می‌شود، ساده تر اما نصب آن پیچیده تر بوده و به خاکبرداری بیشتری نیاز دارد.
اهمیت استفاده از نقشه مهندسی برای سپتیک تانک
داشتن نقشه مهندسی دقیق از جنبه‌های مختلف اهمیت زیادی دارد در ادامه برخی از این مزایا برای شما آورده شده است:
- کاهش خطاهای اجرایی
- با طراحی استاندارد، فرآیند تصفیه بهینه می شود و از مشکلاتی مانند انسداد لوله‌ها، نشت فاضلاب و عملکرد نامناسب جلوگیری می شود.
- طراحی اصولی از نیاز به تعمیرات مکرر و اصلاحات پرهزینه جلوگیری می کند.
- نقشه مهندسی از آلودگی منابع آب زیرزمینی و خاک جلوگیری می کند و ایمنی زیست محیطی را افزایش می دهد.
- با در نظر گرفتن دریچه‌های بازدید و سیستم تهویه مناسب در نقشه، نظارت و نگهداری سیستم ساده تر و کم هزینه تر می شود.
در نتیجه، استفاده از نقشه مهندسی تضمین می کند که سپتیک تانک به صورت ایمن، بهینه و پایدار عمل کند.
