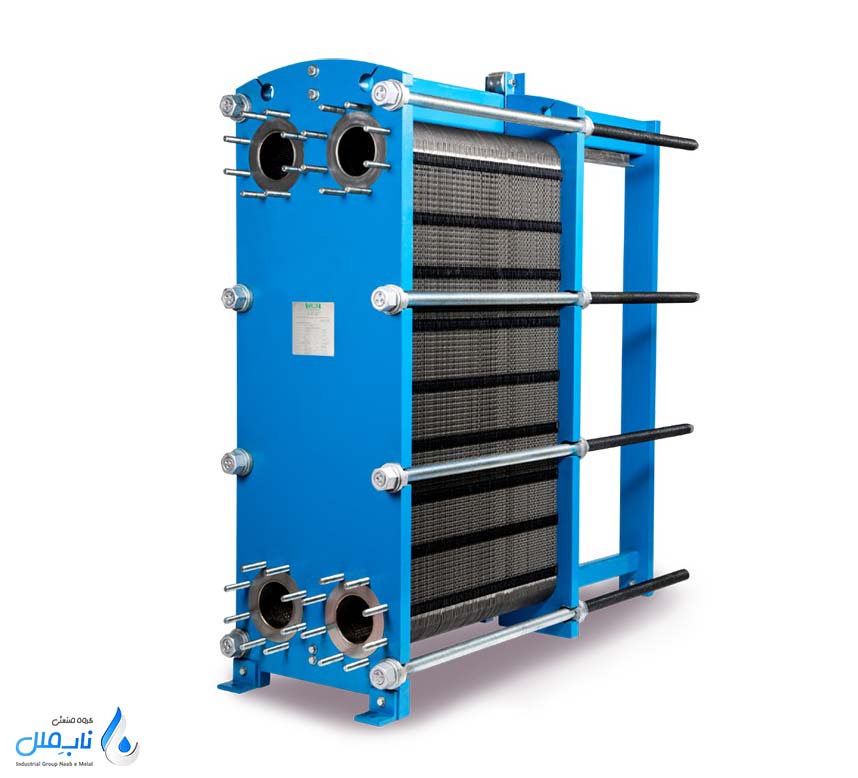

مبدل حرارتی صفحه ای

مبدل حرارتی صفحه ای به طور گسترده در صنایع مختلف مانند صنایع شیمیایی، نفت و گاز، نیروگاه ها، صنایع غذایی و دارویی، تهویه مطبوع و سیستم های سرمایشی و گرمایشی مورد استفاده قرار می گیرد. این مبدل ها به دلیل ویژگی های خاص خود مانند کارایی بالا، ساختار فشرده و قابلیت تعمیر و نگهداری آسان، از محبوبیت زیادی برخوردار هستند.

مبدل های حرارتی صفحه ای یکی از ابزارهای بسیار کارآمد برای انتقال حرارت بین سیالات مختلف هستند که به دلیل کارایی بالا، اندازه کوچک و قابلیت تنظیم، کاربردهای گسترده ای در صنایع مختلف دارند. همچنین، با توجه به مزایای قابل توجهی که دارند، می توانند گزینه ای عالی برای بسیاری از فرآیندهای صنعتی باشند. با این حال، باید معایب آنها نیز در نظر گرفته شود تا بتوان از انها به بهترین شکل در کاربردهای مختلف استفاده کرد.

تعریف مبدل حرارتی صفحه ای

دستگاهی است برای انتقال حرارت بین دو سیال درون صفحاتی نازک و موج‌دار که با آرایشی منظم روی یکدیگر قرار گرفته و یک سری کانال‌های موازی برای عبور سیالات ایجاد می‌کنند. سیالات به صورت متناوب در بین صفحات جریان دارند تا گرما از یک سیال به سیال دیگر از طریق صفحات منتقل می‌شود، بدون اینکه با هم تماس مستقیم داشته باشند.

ساختار مبدل حرارتی صفحه ای

از مجموعه ای صفحات فلزی نازک تشکیل شده اند که به صورت موازی و متوالی کنار یکدیگر قرار گرفته اند. این صفحات معمولاً از جنس استنلس استیل، آلیاژهای مقاوم به خوردگی یا سایر مواد مقاوم در برابر حرارت و فشار ساخته می شوند. طراحی صفحات به گونه ای است که جریان های سیال گرم و سرد به طور جداگانه در میان صفحات عبور می کنند و انتقال حرارت بین آنها بهینه می شود.

هر صفحه دارای طرح ها و شیارهای مشخصی است که به بهبود جریان سیال و افزایش سطح تماس برای انتقال حرارت کمک می کند. این شیارها همچنین باعث ایجاد آشفتگی در جریان سیال می شوند که بهبود کارایی انتقال حرارت را در پی دارد.

صفحات این مدل مبدل حرارتی معمولاً با استفاده از واشرهای آب بندی (Gaskets) یا با جوش دادن به یکدیگر متصل می شوند تا از مخلوط شدن جریان های سیال جلوگیری شود. واشرها معمولاً از موادی نظیر لاستیک های مقاوم به حرارت و مواد شیمیایی ساخته می شوند.

مزایا و مشخصات فنی مبدل‌های حرارتی صفحه ای

• به دلیل سطح تماس بزرگ و شیارهای بهینه طراحی شده، قادر به انتقال حرارت با بازده بالا هستند.
• نسبت به مبدل حرارتی پوسته و لوله برای ظرفیت حرارتی یکسان، ابعاد کوچکتری دارد.
• انعطاف پذیری در طراحی و امکان تغییر در تعداد صفحات برای تنظیم ظرفیت حرارتی.
• مواد استفاده شده در ساخت صفحات و واشرها مقاومت بالایی در برابر مواد شیمیایی و خوردگی دارند.
• به دلیل ساختار مدولار، ضمن برخورداری از مزیت نگهداری آسان، تعمیرات و تمیزکاری صفحات به راحتی انجام می شود.
• به دلیل استفاده از صفحات نازک، این مبدل ها فضای کمتری نسبت به مبدل های لوله ای اشغال می کنند و طراحی فشرده تری دارند.
• بسته به نیاز، جریان حرکت سیالات بین صفحات می تواند متقاطع یا موازی باشد.
• صفحات معمولاً با واشرهای لاستیکی یا پلیمری به یکدیگر متصل می شوند که از نشت سیال جلوگیری می کنند.
• جنس صفحات معمولاً از استنلس استیل، تیتانیوم یا آلیاژهای نیکل انتخاب می شود که بسته به نوع سیال و شرایط کاری متغیر است.
• به دلیل داشتن سطح تماس گسترده و تعداد زیاد صفحات، انتقال حرارت بسیار موثری دارند. این ویژگی باعث می شود که به سرعت دما را تنظیم کنند و انرژی هدر رفته کاهش یابد.
• طراحی فشرده این مبدل ها باعث می شود که برای فضاهای محدود یا مکان هایی که نیاز به تجهیزات کوچک و کارآمد دارند، مناسب باشند. این ویژگی به کاهش هزینه ها و فضای مورد نیاز برای نصب کمک می کند.
• صفحات این مبدل ها به راحتی جدا شده و می توان آنها را به صورت مستقل تمیز کرد. این ویژگی به خصوص در صنایع غذایی، دارویی و شیمیایی که نیاز به حفظ سطح بهداشت و پاکیزگی دارند، بسیار مهم است.
• به دلیل طراحی ماژولار و ساختار ساده، نصب و راه اندازی این مبدل ها به سرعت انجام می شود. این ویژگی باعث کاهش زمان توقف تولید در صنایع می شود و باعث بهره وری بیشتر می گردد.
• مبدل های حرارتی صفحه ای می توانند در انواع مختلف سیالات، از جمله مایعات و گازها، کارایی بالایی داشته باشند.

نحوه طراحی مبدل حرارتی صفحه ای

فرآیندی دقیق و علمی است که به هدف ایجاد انتقال حرارت مؤثر بین دو سیال با کمترین افت فشار انجام می شود. مراحل طراحی به طور خلاصه عبارت اند از:

• تعیین نیازها: ابتدا شرایط عملکردی مانند نوع سیالات، دمای ورودی و خروجی، دبی، فشار کاری و ویژگی های شیمیایی سیال ها مشخص می شود. این اطلاعات پایه ای برای انتخاب ابعاد و نوع مبدل است.
• انتخاب صفحات مناسب: صفحات مبدل به گونه ای طراحی می شوند که با ایجاد شیارها یا الگوهای موج دار، جریان سیال را به صورت آشفته درآورند. این آشفتگی باعث افزایش راندمان انتقال حرارت می شود. زاویه شیارها نقش مهمی ایفا می کند: زاویه بالا برای انتقال حرارت بهتر و زاویه پایین برای کاهش افت فشار به کار می رود.
• تعیین تعداد صفحات و اندازه: تعداد صفحات با توجه به سطح انتقال حرارت مورد نیاز و بر اساس معادلاتی خاص محاسبه می شود. ابعاد هر صفحه نیز بر اساس ظرفیت گرمایی و فضای موجود تعیین می گردد.
• جنس صفحات و واشرها: برای جلوگیری از خوردگی یا آسیب دیدگی صفحات، جنس آن ها با توجه به نوع سیالات انتخاب می شود. مثلاً تیتانیوم برای محیط های خورنده، استنلس استیل برای سیالات خنثی، و آلومینیوم برای سیستم های سبک تر مناسب است.
• طراحی مسیر جریان: مسیر سیالات در کانال ها به دو صورت متقابل (Counter-flow) یا موازی (Parallel-flow) طراحی می شود. جریان متقابل معمولاً بازده بالاتری در انتقال حرارت دارد.
• بررسی افت فشار: افت فشار باید در محدوده ای باشد که عملکرد سیستم مختل نشود. بنابراین، طراحی باید تعادلی بین انتقال حرارت و افت فشار ایجاد کند.
• شبیه سازی و تست: طراحی نهایی با استفاده از نرم افزارهای تخصصی مانند HTRI یا Aspen بررسی می شود تا مطمئن شویم که مبدل از نظر حرارتی و مکانیکی بهینه عمل می کند.

ایرادات و محدودیت های مبدل حرارتی صفحه ای

• محدودیت در فشار و دمای کاری: مبدل های حرارتی صفحه ای عموماً برای فشارها و دماهای متوسط طراحی می شوند. در صورت افزایش فشار یا دما (بیش از 25 بار یا 200 درجه سانتیگراد)، احتمال نشت در محل اتصالات گسکت ها (واشرها) افزایش می یابد. برای حل این مشکل باید از نوع جوشی (Welded Plate) استفاده کرد که هزینه بالاتری دارد.
• حساسیت به رسوب گذاری: به دلیل طراحی فشرده و فاصله کم بین صفحات، این مبدل ها به رسوب گذاری یا انسداد ناشی از ذرات معلق در سیال حساس هستند. در صورت عدم فیلتراسیون مناسب یا تمیزکاری منظم، راندمان حرارتی کاهش یافته و عملکرد مختل می شود.
• محدودیت در سیالات بسیار خورنده: استفاده از مبدل های صفحه ای برای سیالات بسیار خورنده به مواد خاصی مثل تیتانیوم یا هستنل نیاز دارد که هزینه ساخت و نگهداری را افزایش می دهد.
• در مدل های گسکت دار، واشرها پس از مدتی نیاز به تعویض پیدا می کنند که هزینه بر و زمان بر است. همچنین در صورت استفاده از سیالات خورنده یا دماهای بالا، عمر واشرها کوتاه تر می شود.
• طراحی موج دار صفحات، اگر چه برای افزایش انتقال حرارت مفید است، اما افت فشار بالایی ایجاد می کند. این افت فشار ممکن است باعث افزایش مصرف انرژی پمپ ها شود.
• مبدل های صفحه ای برای کاربردهای با دبی و ظرفیت گرمایی بسیار بالا (مانند پالایشگاه ها یا نیروگاه های بزرگ) به دلیل محدودیت ابعاد و تعداد صفحات مناسب نیستند.
• نیاز به آب بندی دقیق: در مبدل های گسکت دار، واشرها ممکن است به مرور زمان دچار نشت شوند. این مشکل در شرایطی که نیاز به آب بندی کامل وجود دارد (مانند سیستم های حاوی گازهای سمی) می تواند خطرناک باشد.
• هزینه اولیه بالا در برخی مدل ها: مدل های جوشی یا نیمه جوشی که برای فشارها و دماهای بالاتر طراحی می شوند، هزینه تولید بالاتری نسبت به مبدل های دیگر دارند.
• حساسیت به شوک حرارتی یا مکانیکی: تغییرات ناگهانی دما یا فشار ممکن است باعث آسیب به صفحات نازک یا واشرها شود. این محدودیت در صنایعی که با تغییرات ناگهانی دما مواجه اند، باید در نظر گرفته شود.
• محدودیت در دسترسی به برخی اجزا: در صورت آسیب به یک یا چند صفحه، تعویض آن ها ممکن است دشوار باشد، به خصوص در مدل هایی با صفحات جوشی که قابلیت تعمیر آسان ندارند.

کاربردهای مبدل حرارتی صفحه ای

در اینجا به کاربردهای مهم این مبدل ها در صنایع مختلف به طور مفصل تر پرداخته شده است:

1. در صنایع غذایی و نوشیدنی برای حفظ کیفیت و افزایش بهره وری در فرآیندهای تولید استفاده می شوند:

• • این مبدل ها در پاستوریزاسیون به منظور بالا بردن دما و سپس سریعاً کاهش آن، جهت از بین بردن باکتری ها و میکروب ها به کار می روند.
  • برای تنظیم دمای نوشیدنی ها در مراحل مختلف تولید، از جمله خنک سازی سریع پس از جوشاندن یا گرم کردن مواد
  • انتقال حرارت در فرآیندهای تولید سس ها و کنسروها بدلیل نیاز به کنترل دقیق دما در صنایع غذایی
  • استفاده در در ساخت تجهیزات آشپزخانه صنعتی جهت بهبود بهره وری و کاهش مصرف انرژی

2. در صنایع شیمیایی که دماهای بالا و پایین نقش مهمی در واکنش ها دارند، مبدل های حرارتی صفحه ای به ویژه در فرآیندهای حساس کاربرد زیادی دارند:

• • خنک سازی واکنش ها و فرآیندهای شیمیایی
  • گرمایش و سرمایش مواد شیمیایی حساس به دما
  • انتقال حرارت در فرآیندهای تولید رنگ ها و رزین ها

3. در سیستم های گرمایشی و تهویه مطبوع به طور گسترده برای انتقال حرارت در فضاهای مختلف استفاده می شوند:

• • استفاده در ساخت انواع چیلر و دیگ بخار
  • مبدل حرارتی صفحه ای برای تولید آب گرم مصرفی در ساختمان ها به ویژه در سیستم های گرمایشی ساختمان های بزرگ و مجتمع های مسکونی استفاده می شوند.
  • این سیستم ها برای ایجاد دمای مطلوب در فضاهای داخلی، خصوصاً در فضاهایی با نیاز به کنترل دمای دقیق به کار می روند.
  • این مبدل‌ها معمولاً برای بهینه‌سازی مصرف انرژی و تسریع در فرایند انتقال حرارت به کار می‌روند. در سردخانه صنعتی، مبدل‌های حرارتی صفحه‌ای می‌توانند برای تنظیم دما و رطوبت در فضای ذخیره‌سازی محصولات استفاده شوند.

4. در صنایع انرژی و نیروگاه ها کاربردهای متعددی دارند که در انتقال حرارت به طور مؤثر بسیار حیاتی است:

• • خنک کننده های توربین و ژنراتورها
  • برای بازیابی حرارت از گازهای خروجی توربین ها به منظور تولید برق و استفاده بهینه از انرژی گرمایی
  • انتقال حرارت در واحدهای تبدیل انرژی

5. در صنایع دریایی نیز کاربردهای خاص دارند که شامل خنک سازی و تولید انرژی در کشتی ها است:

• • خنک سازی موتورهای کشتی ها
  • استفاده در آب شیرین کن صنعتی و شرکت در فرآیندهای تقطیر آب دریا به منظور تبدیل آن به آب شیرین

انواع مبدل حرارتی صفحه ای

مبدل‌های حرارتی صفحه‌ای در طراحی‌های مختلفی ساخته می‌شوند تا نیازهای متفاوت صنعتی را برآورده کنند. این انواع مبدل‌ها شامل مبدل صفحه ‌ای واشردار، جوشی، نیمه جوشی و لحیمی هستند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. در ادامه به توضیح دقیق ‌تر این انواع می ‌پردازیم.

مبدل صفحه ‌ای واشردار

در این نوع، صفحات فلزی به یکدیگر متصل می‌شوند و در نقاط اتصال آن‌ها از گسکت‌ها یا واشرهای لاستیکی یا مواد مشابه استفاده می‌شود. این گسکت‌ها به عنوان آب‌بند عمل کرده و از نشت سیالات جلوگیری می‌کنند. مهم‌ترین ویژگی این نوع مبدل‌ها، قابلیت باز و بسته کردن آن‌هاست که به راحتی می‌توان صفحات را تمیز یا تعمیر کرد.

همچنین، امکان تغییر تعداد صفحات برای تنظیم ظرفیت حرارتی وجود دارد. این مبدل‌ها در صنایع مختلف از جمله صنایع غذایی، دارویی، شیمیایی و تهویه مطبوع به دلیل سادگی تعمیر و نگهداری و هزینه نسبی کمتر، کاربرد زیادی دارند.

مبدل صفحه ‌ای جوشی

در این طراحی، صفحات فلزی به هم جوش داده می‌شوند و هیچ گسکت یا واشری در بین صفحات وجود ندارد. اتصال جوشی صفحات باعث می‌شود که این مبدل‌ها مقاوم‌تر در برابر فشار و دماهای بالا باشند و امکان استفاده در شرایط سخت صنعتی مانند فرآیندهای شیمیایی، پتروشیمی، و صنایع نفت و گاز فراهم شود. این نوع مبدل‌ها به دلیل نبود گسکت‌ها، کمتر در معرض نشتی قرار می‌گیرند و عموماً برای کار در محیط‌های خورنده یا فشار بالا مورد استفاده قرار می‌گیرند. برخلاف مبدل‌های واشردار، این نوع مبدل‌ها قابلیت باز شدن و تعمیرات راحت ندارند و بیشتر برای کاربردهایی با نیاز به طول عمر بالا طراحی می‌شوند.

مبدل صفحه ‌ای نیمه‌ جوشی

ترکیبی از ویژگی‌های مبدل‌های واشردار و جوشی هستند که در آنها صفحات به صورت نیمه‌ جوشی به هم متصل می‌شوند، یعنی در برخی نقاط اتصال، جوش انجام می‌شود، اما در قسمت‌هایی از مبدل از گسکت‌ها برای اتصال صفحات استفاده می‌شود. این طراحی به مبدل این امکان را می‌دهد که در برابر فشار و دماهای بالا مقاوم باشد، اما همچنان ویژگی تعمیر و نگهداری راحت‌تری نسبت به مبدل‌های جوشی داشته باشد.

این مبدل‌ها معمولاً در شرایطی که به مقاومت بالا در برابر فشار و دما نیاز است، اما دسترسی برای تعمیرات هم مهم باشد، کاربرد دارند. به طور مثال، در صنایع شیمیایی یا فرآیندهایی که فشار متوسط دارند، این نوع مبدل‌ها می‌توانند عملکرد مناسبی ارائه دهند.

مبدل صفحه ‌ای لحیمی

در مبدل‌های حرارتی لحیمی، صفحات به هم متصل می‌شوند و اتصالات از طریق فرآیند لحیم ‌کاری انجام می‌شود. این نوع مبدل‌ها هیچ گسکت یا واشری ندارند و تمامی اتصالات از طریق لحیم‌ کاری به هم پیوند خورده‌اند. از آنجا که این مبدل‌ها به هیچ وجه از گسکت استفاده نمی‌کنند، نشت را تقریباً به صفر می‌رسانند و در برابر فشار و دماهای بالا بسیار مقاوم هستند.

مبدل‌های حرارتی لحیمی به دلیل طراحی فشرده و کارایی بالای انتقال حرارت در سیستم‌هایی که نیاز به فضای کم دارند، مانند سیستم‌های سرمایشی، گرمایشی و سیستم‌های تهویه مطبوع، کاربرد فراوانی دارند. این نوع مبدل‌ها معمولاً برای شرایطی استفاده می‌شوند که نیاز به تعمیرات ندارند و در محیط‌های بسته و با فشارهای پایین و متوسط بهترین عملکرد را دارند.

نگهداری و تعمیر مبدل حرارتی صفحه ای

نگهداری صحیح از مبدل حرارتی صفحه ای برای حفظ راندمان و افزایش طول عمر آن بسیار مهم است. برخی از نکات کلیدی عبارتند از:

• تجمع رسوب و آلودگی روی صفحات می تواند راندمان را کاهش دهد. تمیزکاری به صورت دوره ای ضروری است. بدین منظور می توانید از دستگاه سختی گیر رزینی یا رسوب زدای الکترو مغناطیسی استفاده نمائید.
• واشرها باید به طور مرتب بررسی شوند و در صورت فرسودگی تعویض گردند.
• وجود نشتی در مبدل می تواند نشان دهنده آسیب به واشرها یا صفحات باشد.
• فشار و دمای کاری باید در محدوده مشخص شده توسط سازنده باقی بماند.

پیشرفت های اخیر در طراحی و ساخت مبدل های حرارتی صفحه ای به بهبود راندمان و کاهش هزینه ها منجر شده است. برخی از این تکنولوژی ها عبارتند از:

• استفاده از مواد پیشرفته: مواد جدید با مقاومت بالاتر در برابر خوردگی و دما.
• طراحی بهینه تر صفحات با الگوهای پیچیده تر برای افزایش توربولانس و انتقال حرارت.
• سیستم های خود تمیز کننده (C]P) جهت کاهش نیاز به نگهداری دستی و افزایش زمان کارکرد.
• استفاده از نانو مواد برای بهبود ویژگی های انتقال حرارت.

راهنمای انتخاب مبدل حرارتی صفحه ای

بهترین مبدل حرارتی صفحه ای براساس نیازهای عملیاتی، شرایط سیال ها و ویژگی های محیطی انتخاب می شود. استفاده از نرم افزارهای شبیه سازی یا مشاوره با متخصصان می تواند به تصمیم گیری بهتر کمک کند. طی کردن مراحل زیر میتواند به شما در انتخاب بهترین ظرفیت و متریال با بهینه ترین قیمت کمک کند.

1. مشخص کردن نیازهای کاربردی:
   • نوع سیال ها: ماهیت شیمیایی (خورنده یا غیرخورنده)، دما و فشار سیالات.
   • ظرفیت حرارتی: مقدار گرمایی که باید انتقال یابد (بر اساس دما و دبی سیالات).
   • نوع جریان: جریان متقابل (بازده بیشتر) یا موازی (برای فشارهای خاص).
2. انتخاب نوع مبدل:
   • گسکت دار (Gasketed): مناسب برای دما و فشار متوسط و امکان جداسازی صفحات برای تمیزکاری.
   • جوشی (Welded): برای سیالات خورنده یا دما و فشار بالا.
   • نیمه جوشی (Semi-Welded): مناسب برای یک سیال خورنده و دیگری غیر خورنده.
   • بریزد (Brazed): کوچک و مناسب برای سیستم های بسته و بدون نشتی.
3. جنس صفحات و واشرها:
   • صفحات:
     • استنلس استیل: برای اکثر سیالات خنثی.
     • تیتانیوم: مقاوم در برابر آب دریا یا اسیدهای قوی.
     • هستنل: برای محیط های بسیار خورنده.
   • واشرها: EPDM (برای آب) یا NBR (برای روغن ها و هیدروکربن ها).
4. تعداد صفحات و اندازه:
   • محاسبه تعداد صفحات بر اساس نیاز انتقال
   • انتخاب ابعاد صفحات با توجه به محدودیت فضا و ظرفیت.
5. افت فشار:
   • بررسی افت فشار و اطمینان از سازگاری با توان پمپ ها. افت فشار زیاد ممکن است راندمان کلی سیستم را کاهش دهد.
6. تمیزکاری و نگهداری:
   • برای سیالات دارای ذرات معلق، مبدل های گسکت دار یا مدلی با دسترسی آسان به صفحات را انتخاب کنید.
   • در کاربردهای خاص، سیستم هایی با قابلیت شست و شوی درجا (CIP) مناسب هستند.
7. دمای کاری و فشار:
   • برای دماهای بالای 200 درجه یا فشارهای بالای 25 بار، از مدل های جوشی یا بریزد استفاده کنید.
8. کاربرد و صنعت:
   • صنایع غذایی و دارویی: مبدل های گسکت دار با استنلس استیل به دلیل نیاز به تمیزکاری آسان.
   • صنایع شیمیایی: مبدل های نیمه جوشی یا جوشی برای سیالات خورنده.
   • سیستم های سرمایشی و گرمایشی: مبدل های بریزد برای فضای کوچک و راندمان بالا.

قیمت مبدل حرارتی صفحه ای

به طور معمول، قیمت این نوع مبدل ها از چند صد دلار تا چند هزار دلار متفاوت است. برای مبدل های کوچک و استاندارد، قیمت ها از حدود 500 تا 2000 دلار شروع می شود و برای مبدل های بزرگتر و صنعتی که نیاز به طراحی خاص دارند، قیمت ها ممکن است به بیش از 10,000 دلار نیز برسد. در ادامه به بررسی عوامل موثر بر قیمت مبدل حرارتی صفحه ای می پردازیم.

• جنس صفحات می توانند از مواد مختلفی مانند استنلس استیل، تیتانیوم، مس یا آلومینیوم ساخته شوند. جنس صفحات تاثیر زیادی بر قیمت نهایی دارد. به طور کلی، استنلس استیل که مقاومت بالایی در برابر خوردگی دارد، گران تر از سایر مواد است.
• ابعاد و تعداد صفحات موجود در آن می تواند قیمت را تحت تاثیر قرار دهد. مبدل های بزرگتر که ظرفیت بالاتری دارند، معمولاً قیمت بیشتری دارند.
• مبدل های صفحه ای که برای فشارهای بالاتر طراحی می شوند، به طراحی و مواد با مقاومت بالاتر نیاز دارند و این امر می تواند هزینه ها را افزایش دهد.
• نوع کاربرد و طراحی خاص
• برندهای معتبر معمولاً مبدل هایی با کیفیت بالاتر و دوام بیشتر تولید می کنند که این امر می تواند قیمت را افزایش دهد.
• هر چه مبدل حرارتی صفحه ای ظرفیت انتقال حرارت بیشتری داشته باشد، قیمت آن نیز بیشتر خواهد بود. این ظرفیت به طور مستقیم با تعداد صفحات و طراحی مبدل ارتباط دارد.
