امروزه با افزایش آلودگی منابع آب، سختی بالا، وجود یون های محلول، فلزات سنگین و ترکیبات آلی، استفاده از روش های سنتی تصفیه آب دیگر پاسخگوی نیاز صنایع و مصارف حساس نیست. در این میان، نانوفیلتراسیون (Nanofiltration) به عنوان یکی از پیشرفته ترین روش های تصفیه آب، نقش بسیار مهمی در بهبود کیفیت آب ایفا می کند. سیستم های نانوفیلتراسیون با استفاده از ممبران های خاص و فشار کنترل شده، قادرند بخش بزرگی از آلاینده های محلول، املاح دو ظرفیتی، مواد آلی و میکروارگانیسم ها را از آب حذف کنند.

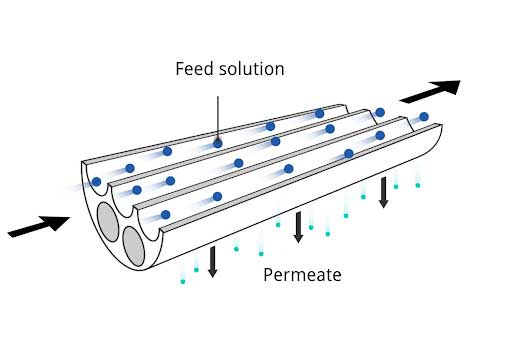

نانوفیلتراسیون چیست؟
نانوفیلتراسیون (NF) یکی از روش های تصفیه غشایی است که از ممبران هایی با اندازه منافذ بسیار ریز در حد نانومتر استفاده می کند. اندازه این منافذ معمولاً در بازه 1 تا 10 نانومتر قرار دارد.
دستگاه نانوفیلتراسیون حد واسطی میان اولترافیلتراسیون (UF) و اسمز معکوس (RO) محسوب می شود؛ یعنی هم دقت بالایی در حذف آلودگی دارد و هم نسبت به RO مصرف انرژی کمتر و هزینه نگهداری پایین تری دارد. به همین دلیل، این فناوری در صنایع غذایی، دارویی، کشاورزی، تصفیه پساب، آب شرب صنعتی و بسیاری از کاربردهای دیگر به صورت گسترده مورد استفاده قرار می گیرد.

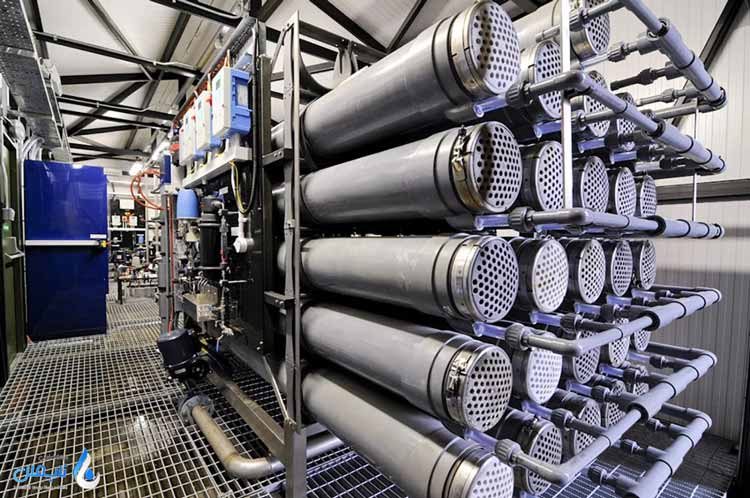

مشخصات فنی دستگاه نانوفیلتراسیون
مشخصات فنی دستگاه نانوفیلتراسیون به عوامل مختلفی مانند آنالیز آب ورودی، ظرفیت مورد نیاز، نوع کاربرد (صنعتی، نیمه صنعتی یا کشاورزی) و شرایط نصب بستگی دارد. با این حال، یک سیستم استاندارد نانوفیلتراسیون دارای مشخصات فنی زیر است.
- ظرفیت تصفیه سیستم نانوفیلتراسیون: ظرفیت دستگاه نانوفیلتراسیون بر اساس میزان آب تصفیه شده در شبانه روز یا ساعت مشخص می شود و معمولاً با واحد مترمکعب در روز (m³/day) بیان می گردد. این ظرفیت می تواند از چند مترمکعب در روز برای کاربردهای آزمایشگاهی و کوچک شروع شده و تا چند صد مترمکعب در روز برای مصارف صنعتی سنگین افزایش یابد. انتخاب ظرفیت مناسب به مقدار مصرف آب، ساعات کاری دستگاه و نوع کاربری آن وابسته است و یکی از مهم ترین عوامل در قیمت نهایی دستگاه محسوب می شود.
- فشار کاری سیستم نانوفیلتراسیون: فشار کاری دستگاه نانوفیلتراسیون معمولاً در بازه 4 تا 16 بار قرار دارد که در مقایسه با سیستم اسمز معکوس که در دستگاه های آب شیرین کن صنعتی استفاده می شود، مقدار کمتری محسوب می شود. همین ویژگی باعث می شود مصرف انرژی این سیستم پایین تر بوده و استهلاک پمپ و تجهیزات نیز کاهش یابد. فشار کاری مناسب، نقش مستقیمی در راندمان حذف آلاینده ها و عمر مفید ممبران ها ایفا می کند.
- نوع و مشخصات ممبران نانوفیلتراسیون: ممبران نانوفیلتراسیون مهم ترین بخش دستگاه است و وظیفه اصلی جداسازی آلاینده ها را بر عهده دارد. این ممبران ها معمولاً از جنس پلی آمید ساخته می شوند و به صورت مارپیچی طراحی می گردند. سایزهای رایج ممبران شامل 4040 و 8040 است که بسته به ظرفیت دستگاه، تعداد آن ها در سیستم متغیر خواهد بود. کیفیت ممبران تأثیر مستقیمی بر درصد حذف املاح، دبی عبوری و طول عمر دستگاه دارد.
- میزان حذف آلاینده ها در دستگاه نانوفیلتراسیون: دستگاه نانوفیلتراسیون قادر است بخش عمده ای از یون های دو ظرفیتی مانند کلسیم و منیزیم، ترکیبات آلی محلول، فلزات سنگین و برخی نمک ها را با راندمان بسیار بالا حذف کند. این سیستم در کاهش سختی آب عملکردی فوق العاده دارد و در عین حال بخشی از املاح مفید را در آب حفظ می کند. به همین دلیل، آب خروجی آن نه کاملاً بدون املاح مانند RO و نه خام محسوب می شود، بلکه تعادلی مناسب میان کیفیت و خواص طبیعی آب ایجاد می کند.
- پمپ فشار دستگاه نانوفیلتراسیون: پمپ فشار یکی از حیاتی ترین اجزای سیستم نانوفیلتراسیون است که وظیفه تأمین انرژی لازم برای عبور آب از ممبران را بر عهده دارد. این پمپ ها معمولاً از نوع سانتریفیوژ طبقاتی بوده و از جنس استنلس استیل ساخته می شوند تا در برابر خوردگی مقاومت بالایی داشته باشند. توان پمپ بسته به ظرفیت دستگاه متفاوت است و هرچه ظرفیت سیستم بالاتر باشد، توان پمپ نیز افزایش می یابد.
- سیستم پیش تصفیه دستگاه: پیش تصفیه در دستگاه نانوفیلتراسیون نقش محافظتی بسیار مهمی برای ممبران ایفا می کند. این بخش وظیفه حذف ذرات معلق، گل ولای، کلر آزاد، مواد آلی و کدورت آب را بر عهده دارد. اگر پیش تصفیه به درستی طراحی و اجرا نشود، ممبران به سرعت دچار گرفتگی شده و راندمان کل سیستم کاهش پیدا می کند.
- جنس شاسی و بدنه دستگاه: شاسی و بدنه دستگاه نانوفیلتراسیون معمولاً از جنس کربن استیل با پوشش رنگ اپوکسی یا از استیل ضد زنگ ساخته می شود. انتخاب جنس شاسی به محل نصب دستگاه و شرایط محیطی بستگی دارد. در محیط های مرطوب، خورنده یا بهداشتی مانند صنایع غذایی و دارویی، استفاده از استیل 304 یا 316 بهترین گزینه محسوب می شود.
- برق مصرفی دستگاه نانوفیلتراسیون: برق مصرفی دستگاه نانوفیلتراسیون می تواند به صورت تک فاز یا سه فاز باشد. دستگاه های کوچک معمولاً با برق 220 ولت تک فاز و سیستم های صنعتی با برق 380 ولت سه فاز کار می کنند. میزان مصرف برق نیز وابسته به ظرفیت دستگاه، توان پمپ و مدت زمان عملکرد روزانه است و معمولاً در مقایسه با سیستم RO اقتصادی تر محسوب می شود
- دبی ورودی و راندمان تولید آب: راندمان تبدیل آب در سیستم نانوفیلتراسیون معمولاً بین 60 تا 85 درصد است. این بدان معناست که بخش قابل توجهی از آب ورودی تبدیل به آب تصفیه شده می شود و تنها مقدار کمی به عنوان پساب دفع می گردد. این ویژگی باعث می شود مصرف آب خام کاهش یافته و از نظر اقتصادی مقرون به صرفه تر باشد.
- سیستم کنترلی و تابلو برق: تابلو برق دستگاه نانوفیلتراسیون وظیفه کنترل، حفاظت و مدیریت عملکرد سیستم را بر عهده دارد. این تابلو می تواند به صورت ساده یا مجهز به PLC طراحی شود و شامل تجهیزات حفاظتی، سنسور فشار، فلومتر، سیستم هشدار و در برخی مدل ها اینورتر برای کنترل دور پمپ باشد. وجود تابلو برق استاندارد نقش مهمی در افزایش ایمنی و طول عمر دستگاه دارد.
- سیستم شستشوی شیمیایی: اکثر دستگاه های حرفه ای نانوفیلتراسیون به سیستم شستشوی شیمیایی یا CIP مجهز هستند. این سیستم برای شستشوی ممبران ها با مواد شوینده مخصوص استفاده می شود و باعث احیای عملکرد فیلتر، افزایش راندمان و جلوگیری از رسوب گذاری شدید می گردد. اجرای CIP به صورت دوره ای، عمر مفید ممبران را به طور چشمگیری افزایش می دهد.
- ابعاد و وزن دستگاه نانوفیلتراسیون: ابعاد و وزن دستگاه کاملاً وابسته به ظرفیت طراحی شده آن است. سیستم های کوچک فضای محدودی اشغال می کنند و به راحتی در موتورخانه یا فضای کارگاهی نصب می شوند، اما دستگاه های صنعتی بزرگ ممکن است چندین متر طول داشته باشند و وزن آن ها به بیش از یک تن برسد. این موضوع باید در زمان طراحی تأسیسات و محل نصب در نظر گرفته شود.
- شرایط کیفی آب ورودی به دستگاه: برای عملکرد صحیح دستگاه نانوفیلتراسیون، کیفیت آب ورودی باید در محدوده استاندارد قرار داشته باشد. میزان TDS، کدورت، آهن، کلر آزاد و روغن و چربی در آب ورودی تأثیر مستقیمی بر راندمان و طول عمر ممبران دارد. به همین دلیل، پیش از طراحی دستگاه، انجام آنالیز دقیق آب ورودی کاملاً ضروری است.
نحوه عملکرد سیستم نانوفیلتراسیون
سیستم نانوفیلتراسیون بر پایه جداسازی غشایی و با استفاده از فشار کنترل شده عمل می کند. در ابتدا، آب خام وارد بخش پیش تصفیه می شود تا ذرات معلق، گل ولای، کدورت، کلر و مواد آلی درشت از آن حذف شوند، زیرا وجود این آلاینده ها می تواند باعث گرفتگی و کاهش عمر ممبران شود. پیش تصفیه شامل فیلتر کربنی و شنی می باشد تا آب خام آماده ورود به سیستم نانوفیلتراسیون باشد.
پس از پیش تصفیه، آب توسط پمپ فشار با فشاری مشخص وارد هوزینگ ممبران نانوفیلتراسیون می گردد. در این مرحله، آب از غشای نیمه تراوای نانوفیلتر عبور می کند؛ منافذ بسیار ریز این ممبران فقط اجازه عبور مولکول های آب و بخشی از یون های تک ظرفیتی را می دهد، در حالی که یون های دوظرفیتی مانند کلسیم و منیزیم، ترکیبات آلی محلول، فلزات سنگین و بسیاری از آلاینده ها پشت ممبران باقی می مانند.
آب عبوری به عنوان آب تصفیه شده یا پرمیت جمع آوری شده و برای مصرف مورد استفاده قرار می گیرد، در حالی که آب تغلیظ شده یا پساب که حاوی آلاینده های جداشده است، از سیستم خارج می شود. این فرآیند به صورت پیوسته انجام می گیرد و نتیجه آن تولید آبی با سختی کمتر، کیفیت بالاتر و مصرف انرژی پایین تر نسبت به سیستم های اسمز معکوس است.

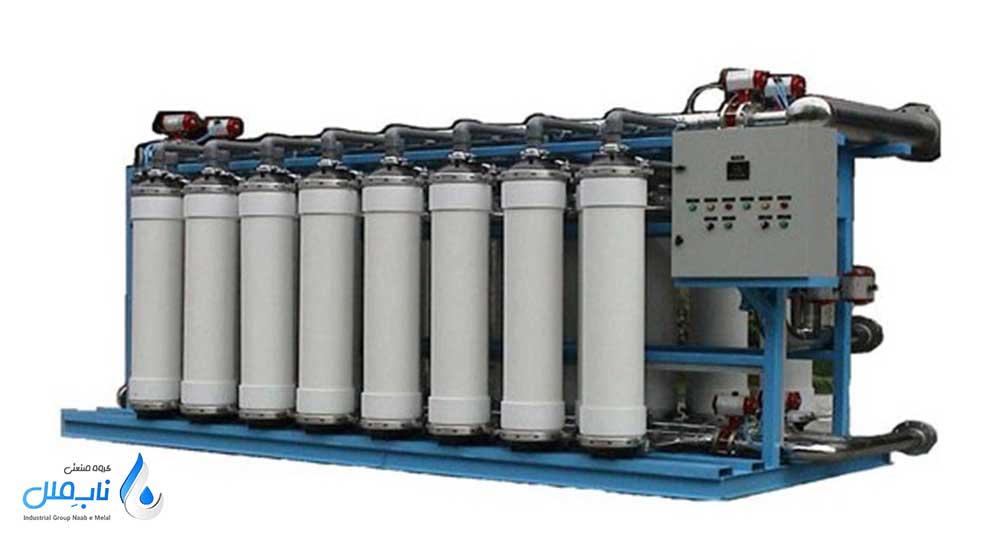

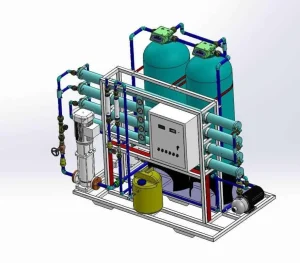

اجزای اصلی دستگاه نانوفیلتراسیون

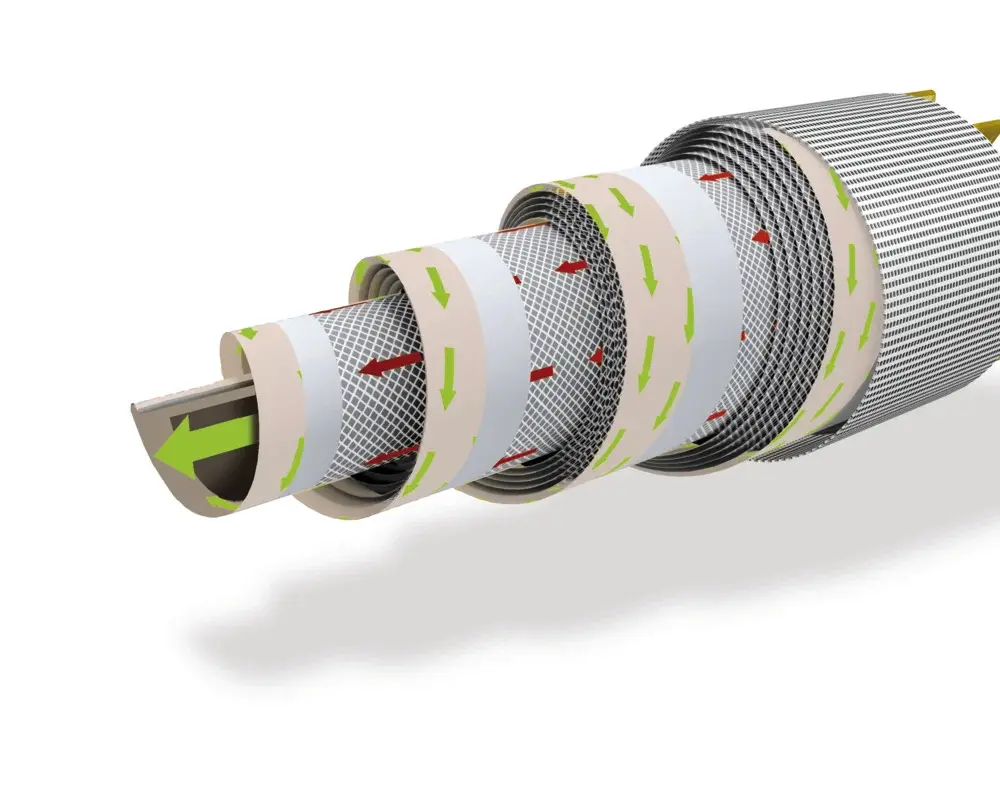

- ممبران نانوفیلتراسیون: ممبران نانوفیلتراسیون مهم ترین بخش دستگاه است و وظیفه اصلی جداسازی آلاینده ها از آب را بر عهده دارد. این غشای نیمه تراوا با منافذ بسیار ریز، یون های دوظرفیتی، ترکیبات آلی محلول، فلزات سنگین و بخشی از نمک ها را حذف می کند و فقط به مولکول های آب و مقدار محدودی از یون های تک ظرفیتی اجازه عبور می دهد. کیفیت ممبران تأثیر مستقیمی بر راندمان حذف آلاینده ها، دبی آب خروجی و طول عمر سیستم دارد.
- هوزینگ ممبران: هوزینگ محفظه ای است که ممبران نانوفیلتراسیون درون آن قرار می گیرد و باید توان تحمل فشار کاری سیستم را داشته باشد. این قطعه معمولاً از جنس فایبرگلاس تقویت شده یا استیل ساخته می شود و وظیفه آن نگهداری ایمن ممبران و هدایت صحیح جریان آب درون سیستم است.
- پمپ فشار: پمپ فشار نیروی لازم برای عبور آب از ممبران نانوفیلتراسیون را تأمین می کند. این پمپ باعث می شود آب با فشاری مشخص وارد هوزینگ شود تا فرآیند جداسازی به درستی انجام گیرد. عملکرد صحیح پمپ مستقیماً بر راندمان دستگاه، میزان آب تولیدی و مصرف انرژی تأثیر می گذارد.
- سیستم پیش تصفیه: سیستم پیش تصفیه یکی از بخش های حیاتی دستگاه نانوفیلتراسیون است که برای حذف ذرات معلق، کدورت، کلر آزاد، مواد آلی درشت و آلودگی های فیزیکی استفاده می شود. این بخش از ممبران محافظت کرده و از گرفتگی، افت فشار و کاهش عمر مفید آن جلوگیری می کند.
- تابلو برق و سیستم کنترلی: تابلو برق وظیفه کنترل، حفاظت و مدیریت عملکرد دستگاه نانوفیلتراسیون را بر عهده دارد. این بخش امکان روشن و خاموش کردن پمپ ها، کنترل فشار، نمایش خطاها و جلوگیری از آسیب به تجهیزات در شرایط غیرعادی را فراهم می کند و نقش بسیار مهمی در ایمنی و پایداری عملکرد سیستم دارد.
- شاسی و سازه دستگاه: شاسی و سازه بدنه، اسکلت اصلی دستگاه نانوفیلتراسیون را تشکیل می دهد و کلیه تجهیزات روی آن نصب می شوند. این بخش باید استحکام کافی برای تحمل وزن تجهیزات، لرزش پمپ و شرایط محیطی را داشته باشد و معمولاً از کربن استیل با پوشش ضدزنگ یا استیل ضدزنگ ساخته می شود.
- سیستم شستشوی ممبران: سیستم شستشوی شیمیایی یا CIP برای تمیز کردن ممبران ها از رسوبات معدنی، آلودگی های آلی و گرفتگی های سطحی استفاده می شود. این سیستم باعث بازیابی راندمان فیلترها، افزایش طول عمر ممبران و کاهش هزینه های نگهداری دستگاه در بلندمدت می گردد.
- ابزار دقیق و تجهیزات اندازه گیری: ابزار دقیق شامل سنسور فشار، فلومتر ورودی و خروجی، شیرهای کنترلی و نمایشگرهاست که برای پایش لحظه ای عملکرد دستگاه استفاده می شوند. این تجهیزات کمک می کنند وضعیت کاری سیستم به طور دقیق کنترل شده و هرگونه افت فشار یا کاهش راندمان به سرعت شناسایی شود.

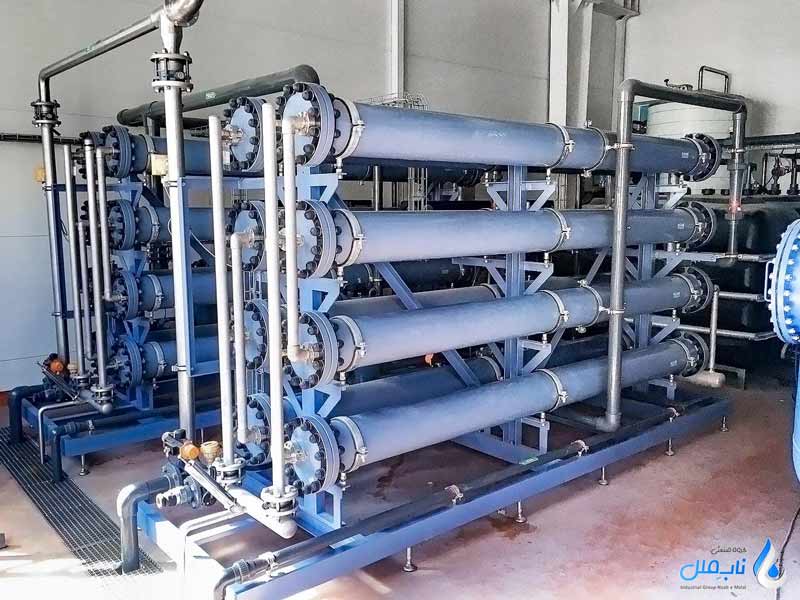

کاربردهای نانوفیلتراسیون
- تصفیه آب صنعتی: در بسیاری از صنایع، کیفیت آب نقش مستقیمی در عملکرد تجهیزات و کیفیت محصول نهایی دارد. نانوفیلتراسیون به طور گسترده برای کاهش سختی آب، حذف یون های دوظرفیتی، ترکیبات آلی و فلزات سنگین در آب صنعتی استفاده می شود. این سیستم باعث جلوگیری از رسوب گذاری در بویلرها، برج خنک کننده و مبدل های حرارتی شده و هزینه های تعمیر و نگهداری را به شکل محسوسی کاهش می دهد.
- صنایع غذایی و نوشیدنی: در صنایع غذایی، کیفیت آب باید در بالاترین سطح بهداشتی قرار داشته باشد. نانوفیلتراسیون برای تصفیه آب مصرفی در تولید نوشیدنی ها، لبنیات، کنسروسازی، صنایع قند و شکر و خطوط شست وشوی تجهیزات استفاده می شود. این سیستم با حذف ترکیبات آلی و کاهش سختی، باعث بهبود طعم، افزایش ماندگاری محصولات و ارتقای کیفیت نهایی تولید می شود.
- صنایع دارویی و بهداشتی: در صنایع داروسازی و تولید محصولات بهداشتی، آب باید دارای خلوص بالا و کنترل شده باشد. نانوفیلتراسیون در این صنایع برای حذف آلودگی های آلی، باکتری ها و بخشی از املاح استفاده می شود تا آب با کیفیت مناسب برای تولید دارو، سرم های تزریقی و محصولات آرایشی و بهداشتی فراهم گردد.
- کشاورزی و آبیاری: در بخش کشاورزی، نانوفیلتراسیون برای کاهش شوری آب، حذف یون های مضر و بهبود کیفیت آب آبیاری مورد استفاده قرار می گیرد. این کار باعث افزایش راندمان جذب مواد غذایی توسط گیاه، جلوگیری از شوری خاک و افزایش کیفیت و کمیت محصولات کشاورزی می شود. همچنین در گلخانه ها، نانوفیلتراسیون نقش مهمی در تأمین آب استاندارد ایفا می کند.
- تصفیه و بازچرخانی پساب: نانوفیلتراسیون یکی از روش های کاربردی در تصفیه پیشرفته پساب های صنعتی و شهری است. این سیستم می تواند بخش زیادی از آلاینده های محلول، رنگ، فلزات سنگین و مواد آلی را از پساب حذف کرده و امکان استفاده مجدد از آب در فرآیندهای صنعتی یا آبیاری فضای سبز را فراهم کند. این موضوع نقش مهمی در کاهش مصرف منابع آبی دارد.
- صنایع نفت، گاز و پتروشیمی: در صنایع نفت، گاز و پتروشیمی، نانوفیلتراسیون برای تصفیه آب فرآیندی، حذف نمک های خاص، کاهش سختی و بازیافت آب از جریان های آلوده استفاده می شود. این کار باعث کاهش مصرف آب تازه، افزایش بهره وری سیستم ها و کاهش هزینه های عملیاتی می شود.
- تولید آب شرب با کیفیت بالا: در برخی مناطق که آب دارای سختی بالا یا ترکیبات آلی نامطلوب است، نانوفیلتراسیون به عنوان یک مرحله مؤثر در تصفیه آب شرب به کار می رود. این سیستم بدون حذف کامل املاح مفید، کیفیت آب را به طور قابل توجهی بهبود می دهد و در مقایسه با اسمز معکوس، طعم طبیعی تری برای آب ایجاد می کند.
- صنایع نساجی، رنگ و چاپ: در صنایع نساجی و رنگ، نانوفیلتراسیون برای حذف رنگ ها، مواد آلی و نمک های خاص از پساب استفاده می شود. این کار امکان بازچرخانی آب را فراهم کرده و ضمن کاهش آلودگی محیط زیست، هزینه مصرف آب را نیز کاهش می دهد.

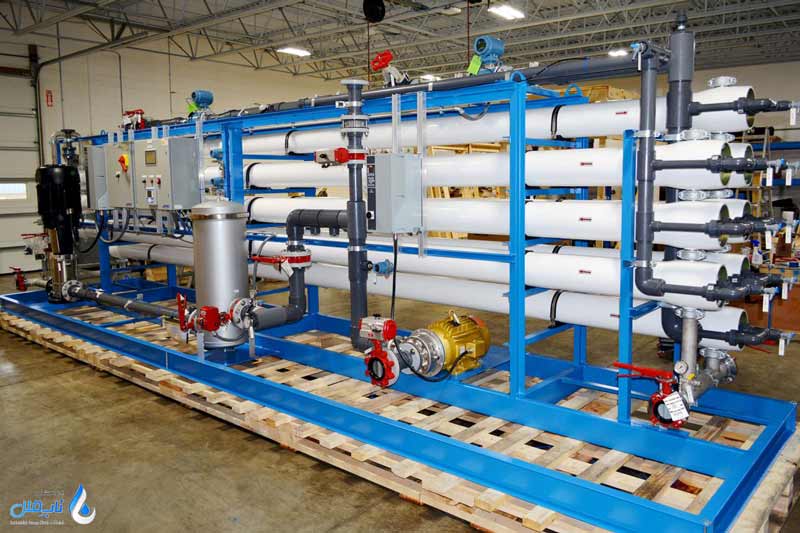

مزایای نانوفیلتراسیون
- کاهش مؤثر سختی آب و حذف یون های دوظرفیتی مانند کلسیم و منیزیم
- مصرف انرژی کمتر نسبت به سیستم اسمز معکوس (RO)
- فشار کاری پایین تر و در نتیجه استهلاک کمتر تجهیزات
- حفظ بخشی از املاح مفید در آب خروجی
- راندمان بالا در حذف ترکیبات آلی و فلزات سنگین
- هزینه نگهداری و بهره برداری پایین تر نسبت به RO
- قابلیت استفاده در صنایع مختلف مانند غذایی، دارویی، کشاورزی و صنعتی
- کاهش رسوب گذاری در بویلرها، چیلرها و مبدل های حرارتی
- افزایش طول عمر تجهیزات پایین دستی
- امکان استفاده در تصفیه و بازچرخانی پساب
- بهبود طعم و کیفیت آب در مقایسه با آب کاملاً بدون املاح
- راه اندازی ساده و عملکرد پایدار سیستم
محدودیت های نانوفیلتراسیون
- عدم حذف کامل نمک ها و یون های تک ظرفیتی مانند سدیم و کلرید
- نیاز جدی به سیستم پیش تصفیه قوی برای جلوگیری از گرفتگی ممبران
- حساسیت ممبران به کدورت، روغن، آهن و مواد آلی بالا
- عملکرد ضعیف در آب هایی با TDS بسیار بالا
- کاهش راندمان در صورت نوسان فشار یا کیفیت نامناسب آب ورودی
- نیاز به شستشوی دوره ای ممبران (CIP) برای حفظ عملکرد بهینه
- هزینه تعویض ممبران در صورت نگهداری نادرست
- محدود بودن دامنه کاربرد در مقایسه با اسمز معکوس برای آب های بسیار شور
- نیاز به اپراتوری دقیق تر نسبت به سیستم های ساده تر تصفیه آب
- کاهش راندمان در دماهای بسیار پایین یا بسیار بالا

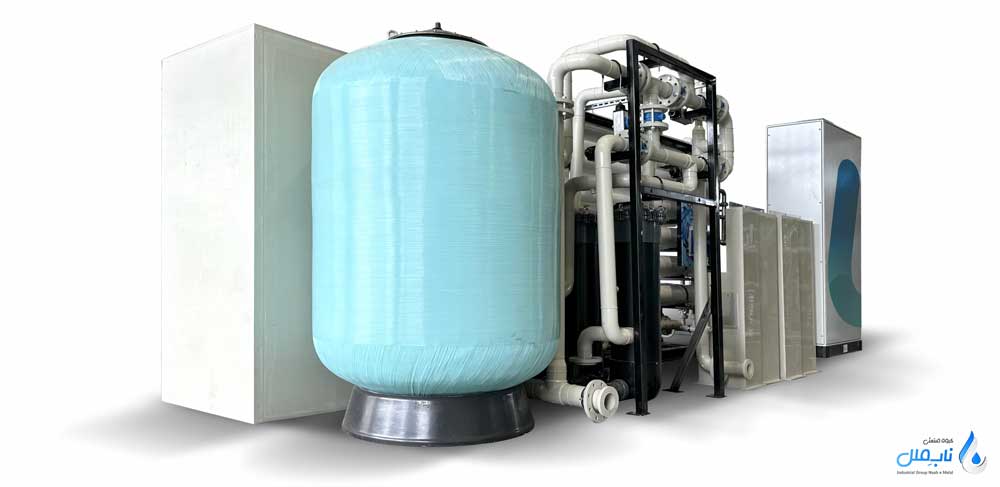

قیمت نانوفیلتراسیون
قیمت دستگاه نانوفیلتراسیون به چند عامل کلیدی وابسته است که هر کدام به طور مستقیم بر هزینه تولید و بهره برداری تأثیر می گذارند. ظرفیت دستگاه مهم ترین عامل است؛ هرچه دبی تصفیه بیشتر باشد، تعداد و اندازه ممبران ها، توان پمپ و ابعاد شاسی افزایش می یابد و هزینه کل بالاتر می رود. کیفیت و برند ممبران ها نیز از دیگر عوامل تعیین کننده است، زیرا ممبران های با راندمان بالاتر و طول عمر بیشتر قیمت بالاتری دارند ولی هزینه های نگهداری را کاهش می دهند.
نوع پمپ فشار و تجهیزات جانبی نیز در قیمت تأثیرگذار است؛ پمپ های استنلس استیل و برندهای معتبر صنعتی هزینه بیشتری دارند، اما عملکرد پایدار و عمر طولانی تری ارائه می دهند. سطح پیش تصفیه و تجهیزات کنترل از دیگر فاکتورهاست؛ سیستم های مجهز به فیلترهای پیشرفته، تابلو برق PLC و سنسورهای دقیق، قیمت بالاتری دارند اما حفاظت و پایداری دستگاه را تضمین می کنند.
همچنین جنس شاسی و بدنه بر قیمت تأثیر دارد؛ شاسی های استیل ضدزنگ یا با پوشش مقاوم در محیط های خورنده گران تر از شاسی های ساده هستند. شرایط نصب، فاصله تأمین تجهیزات و نیاز به خدمات پس از فروش یا گارانتی نیز می توانند بر هزینه نهایی تأثیر بگذارند. در نهایت، کاربرد دستگاه (صنعتی، نیمه صنعتی، کشاورزی یا آب شرب) و نیاز به سیستم های تکمیلی مانند CIP یا پیش تصفیه اختصاصی، بر قیمت کل تاثیر مستقیم دارد.
استفاده و نگهداری از دستگاه نانوفیلتراسیون
موارد مهمی که در استفاده از سیستم نانوفیلتراسیون می بایست حتما مورد توجه قرار گیرد عبارتند از:
- بررسی کیفیت آب ورودی: آب ورودی به دستگاه باید عاری از کدورت بالا، کلر آزاد و ذرات معلق باشد. وجود آلاینده های فیزیکی و شیمیایی می تواند باعث گرفتگی و آسیب به ممبران شود، بنابراین پیش تصفیه مناسب با فیلتر شنی، کربنی و کارتریجی الزامی است.
- کنترل فشار و دبی: راه اندازی و توقف دستگاه باید مطابق دستورالعمل انجام شود تا فشار و دبی آب به ممبران آسیب نرساند. پایش روزانه فشار و جریان آب ورودی و خروجی با استفاده از سنسورها و فلومترها از نکات کلیدی برای عملکرد پایدار سیستم است.
- شستشوی دوره ای ممبران: شستشوی شیمیایی ممبران ها به صورت دوره ای باعث حذف رسوبات معدنی و آلودگی های آلی می شود و راندمان و طول عمر سیستم را افزایش می دهد. استفاده از مواد شوینده استاندارد و مطابق دستورالعمل سازنده ضروری است.
- تعویض فیلترهای پیش تصفیه: فیلترهای شنی، کربنی و کارتریجی باید به صورت دوره ای تعویض شوند تا ممبران در برابر ذرات معلق و آلاینده های ورودی محافظت شود و افت فشار یا کاهش کیفیت آب خروجی رخ ندهد.
- نگهداری پمپ و اتصالات: بازبینی منظم پمپ ها، شیرها، اتصالات و شیلنگ ها به حفظ عملکرد صحیح دستگاه کمک می کند و از بروز نشتی یا آسیب های مکانیکی جلوگیری می کند.
- توجه به دمای آب و شرایط محیط: دما و شرایط محیط نصب باید در محدوده توصیه شده توسط سازنده باشد. دمای بسیار بالا یا پایین و محیط های خورنده می توانند باعث کاهش راندمان ممبران و آسیب به تجهیزات شوند.
- رعایت دستورالعمل سازنده: استفاده از دستگاه طبق راهنمای سازنده و اجرای برنامه سرویس دوره ای، بهترین راهکار برای تضمین کیفیت آب خروجی و کاهش هزینه های نگهداری است.
