مخزن همزن دار یکی از تجهیزات حیاتی در صنایع مختلف است که برای اختلاط، حل کردن، همگن سازی و جلوگیری از ته نشینی مواد به کار می رود. در فرآیندهای صنعتی، یکنواخت بودن ترکیب مواد اولیه تأثیر مستقیم بر کیفیت محصول نهایی دارد. از این رو استفاده از مخزن هایی مجهز به سیستم همزن مکانیکی یا الکتریکی امری ضروری است.
این نوع مخازن با توجه به نوع سیال، شرایط کاری و نوع فرآیند، در جنس های مختلفی مانند استیل ضد زنگ، پلی اتیلن، فایبرگلاس و کربن استیل تولید می شوند. همزن های نصب شده روی این مخازن می توانند از نوع پروانه ای، لنگری، توربینی یا پدلی باشند که هر کدام برای نوع خاصی از سیالات و عملیات مناسب اند.

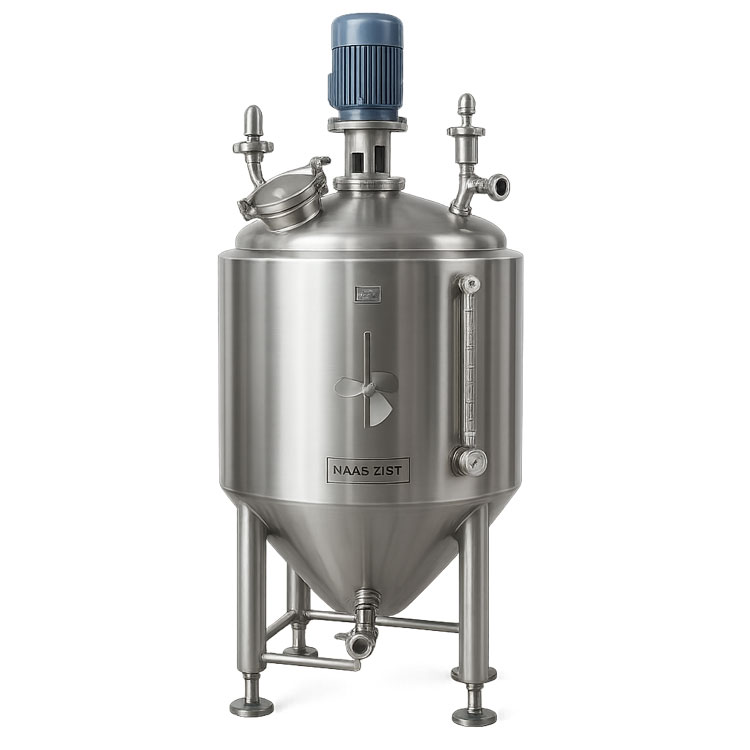

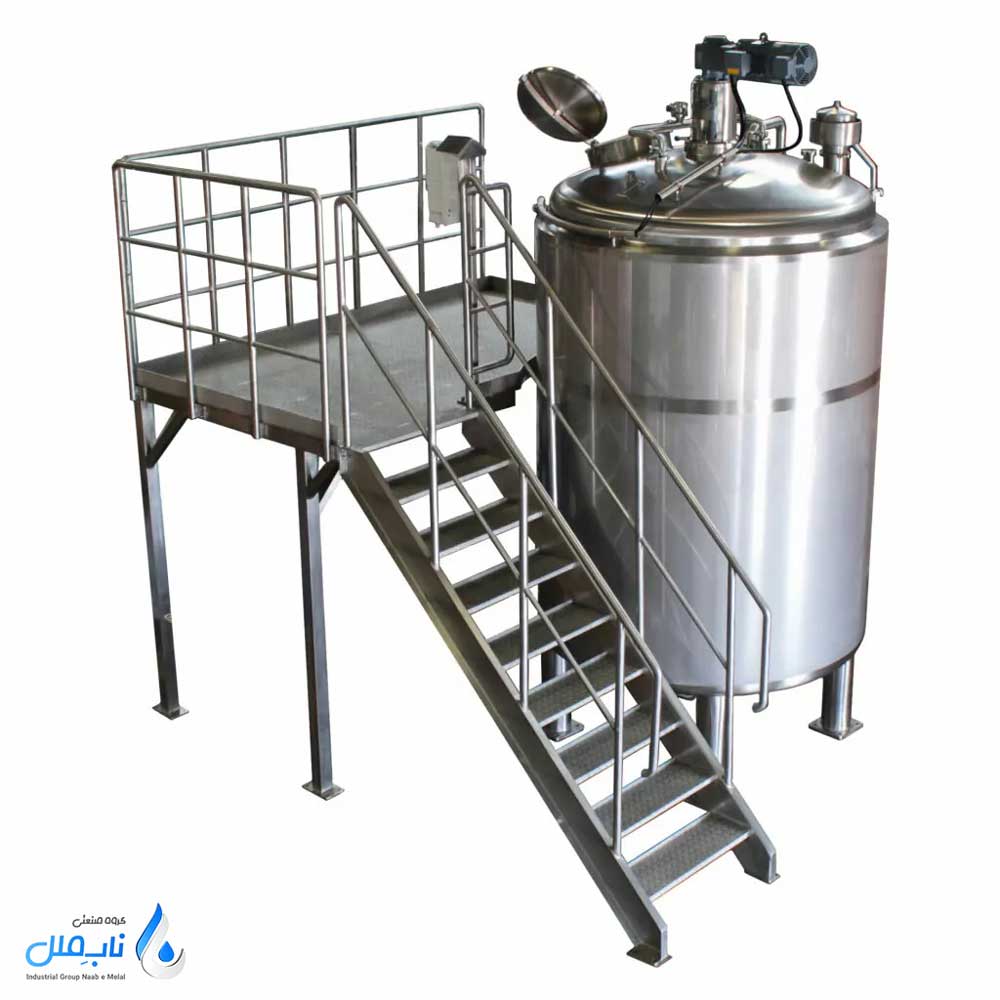

مخزن همزن دار چیست؟
مخزن همزن دار (Mixing Tank) یا تانک میکسر نوعی مخزن صنعتی است که علاوه بر نگهداری مواد، وظیفه اختلاط و یکنواخت سازی ترکیبات را نیز بر عهده دارد. این مخزن به یک یا چند همزن مکانیکی مجهز است که با دوران پره ها درون مایع، باعث ایجاد جریان گردابی و ترکیب یکنواخت مواد می شود.

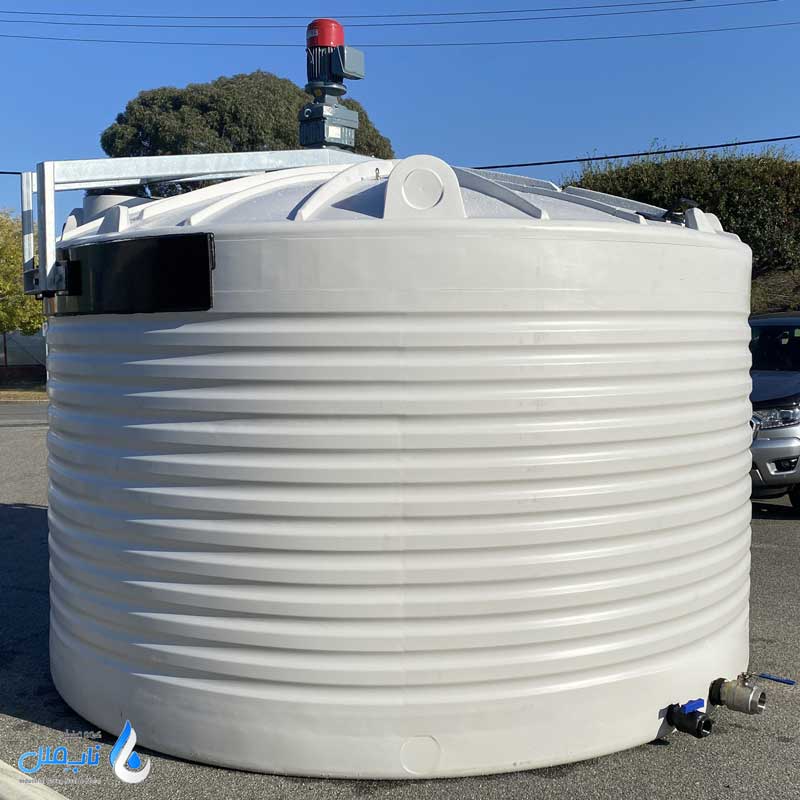

مشخصات فنی مخزن همزن دار
مخزن همزن دار یکی از تجهیزات کلیدی در فرآیندهای صنعتی است که بسته به نیاز، با ترکیبی از طراحی مهندسی، متریال مقاوم و سیستم همزن پیشرفته تولید می شود. انتخاب صحیح مشخصات فنی تضمین کننده عملکرد مطلوب، دوام بالا و بهره وری فرآیند خواهد بود.
- ظرفیت مخزن: مخازن همزن دار در ظرفیت های متنوعی از حدود 50 لیتر تا بیش از 30 هزار لیتر ساخته می شوند. انتخاب ظرفیت مناسب، بر اساس نوع کاربرد، حجم مواد فرآیندی و فضای در دسترس انجام می گیرد. در صنایع مختلف، بسته به نوع ماده و فرآیند، ظرفیت مخزن می تواند نقشی مهم در بازدهی سیستم داشته باشد.
- جنس بدنه: جنس بدنه مخزن یکی از مهم ترین فاکتورها در عملکرد و طول عمر دستگاه است. معمولاً برای کاربردهای غذایی و دارویی از استیل ضدزنگ 304 یا 316 استفاده می شود، زیرا مقاومت بالایی در برابر خوردگی دارند. در صنایع شیمیایی و آبکاری، پلی اتیلن با چگالی بالا (HDPE) گزینه ای سبک و مقاوم در برابر مواد خورنده است. فایبرگلاس (FRP) نیز برای محیط هایی که نیاز به مقاومت حرارتی و شیمیایی بالا دارند، انتخاب مناسبی است. در کاربردهای صنعتی سنگین، از فولاد کربنی با پوشش اپوکسی برای افزایش دوام استفاده می شود.
- ضخامت بدنه: ضخامت ورق به کاررفته در ساخت مخزن همزن دار معمولاً بین 3 تا 10 میلی متر متغیر است. این مقدار با توجه به فشار کاری، حجم کل و نوع ماده درون مخزن تعیین می شود. ضخامت مناسب بدنه باعث افزایش استحکام مکانیکی، جلوگیری از تغییر شکل در برابر فشار داخلی و افزایش عمر مفید دستگاه می شود.
- نوع همزن: انتخاب نوع همزن بستگی مستقیم به نوع ماده و هدف فرآیند دارد. همزن های پروانه ای برای مایعات سبک و همگن سازی سریع استفاده می شوند، در حالی که همزن های پدلی برای مواد نیمه غلیظ مناسب تر هستند. در فرآیندهایی با مواد بسیار غلیظ یا خمیری، همزن های لنگری کارایی بیشتری دارند. در مقابل، همزن های توربینی و ملخی زمانی استفاده می شوند که نیاز به ایجاد جریان تلاطمی قوی و اختلاط سریع وجود دارد.
- جنس همزن: همزن معمولاً از استیل ضدزنگ 304 یا 316 ساخته می شود تا در برابر زنگ زدگی، سایش و واکنش با مواد شیمیایی مقاوم باشد. استفاده از متریال مقاوم علاوه بر افزایش عمر مفید، موجب بهداشت بالاتر در صنایع غذایی و دارویی نیز می شود.
- موتور و گیربکس: موتور، نیروی محرکه همزن را تأمین می کند و بسته به نوع ماده و حجم مخزن، توان آن بین 0.5 تا 15 کیلووات متغیر است. در صورت نیاز، گیربکس وظیفه کاهش یا تنظیم سرعت دوران همزن را بر عهده دارد. موتورهای مورد استفاده معمولاً سه فاز 380 ولت با درجه حفاظت IP55 تا IP65 هستند. در برخی مدل ها از اینورتر برای تنظیم دور موتور و کنترل سرعت چرخش استفاده می شود تا بازده فرآیند افزایش یابد.
- سرعت چرخش همزن: سرعت دوران همزن با توجه به نوع ماده و هدف فرآیند بین 30 تا 1400 دور در دقیقه تنظیم می شود. در کاربردهایی که نیاز به کنترل دقیق فرآیند وجود دارد، از سیستم کنترل سرعت الکترونیکی (اینورتر) برای تنظیم بهینه سرعت استفاده می شود.
- فشار کاری: مخازن همزن دار معمولاً برای فشار اتمسفریک تا حدود 5 بار طراحی می شوند. در صورتی که فرآیند نیاز به فشار بالاتری داشته باشد، طراحی بر اساس استانداردهای ASME انجام می شود تا ایمنی و مقاومت مخزن تضمین شود.
- دمای کاری: تحمل دمایی مخزن بسته به جنس آن متفاوت است. مخازن استیل می توانند تا دمای 200 درجه سانتی گراد را تحمل کنند و برای فرآیندهای حرارتی مناسب اند. در مقابل، پلی اتیلن تا حدود 60 درجه و فایبرگلاس تا حدود 90 درجه سانتی گراد را تحمل می کند. انتخاب صحیح جنس با توجه به دمای کاری، از تغییر شکل یا آسیب به ساختار مخزن جلوگیری می کند.
- سیستم گرمایش و سرمایش: در برخی کاربردها، مواد داخل مخزن نیاز به کنترل دما دارند. در این موارد از سیستم های حرارتی و سرمایشی استفاده می شود. سیستم ژاکت دوجداره برای گردش بخار یا آب گرم و کویل های داخلی یا خارجی برای انتقال حرارت مستقیم به کار می روند. در صورت نیاز، عایق حرارتی نیز برای جلوگیری از اتلاف دما به بدنه افزوده می شود.
- سیستم کنترل: در صورت نیاز، مخزن همزن دار می تواند مجهز به سیستم کنترل اتوماتیک شود. این سیستم شامل تابلو برق، کنترل کننده دور موتور (اینورتر)، سنسور دما و سطح، تایمر و در مدل های پیشرفته تر، قابلیت اتصال به سیستم های PLC یا SCADA برای کنترل هوشمند فرآیند است.
- اتصالات و متعلقات: مخزن همزن دار دارای ورودی و خروجی های فلنجی یا رزوه ای برای انتقال مواد است. در قسمت پایین مخزن، شیر تخلیه نصب می شود تا تخلیه کامل انجام شود. دریچه منهول برای تمیزکاری و بررسی داخلی تعبیه شده و پایه های مقاوم در برابر لرزش، پایداری مخزن را تضمین می کنند. همچنین می توان از ابزارهایی مانند لول سنج، دماسنج و فشارسنج برای کنترل دقیق فرآیند استفاده کرد.

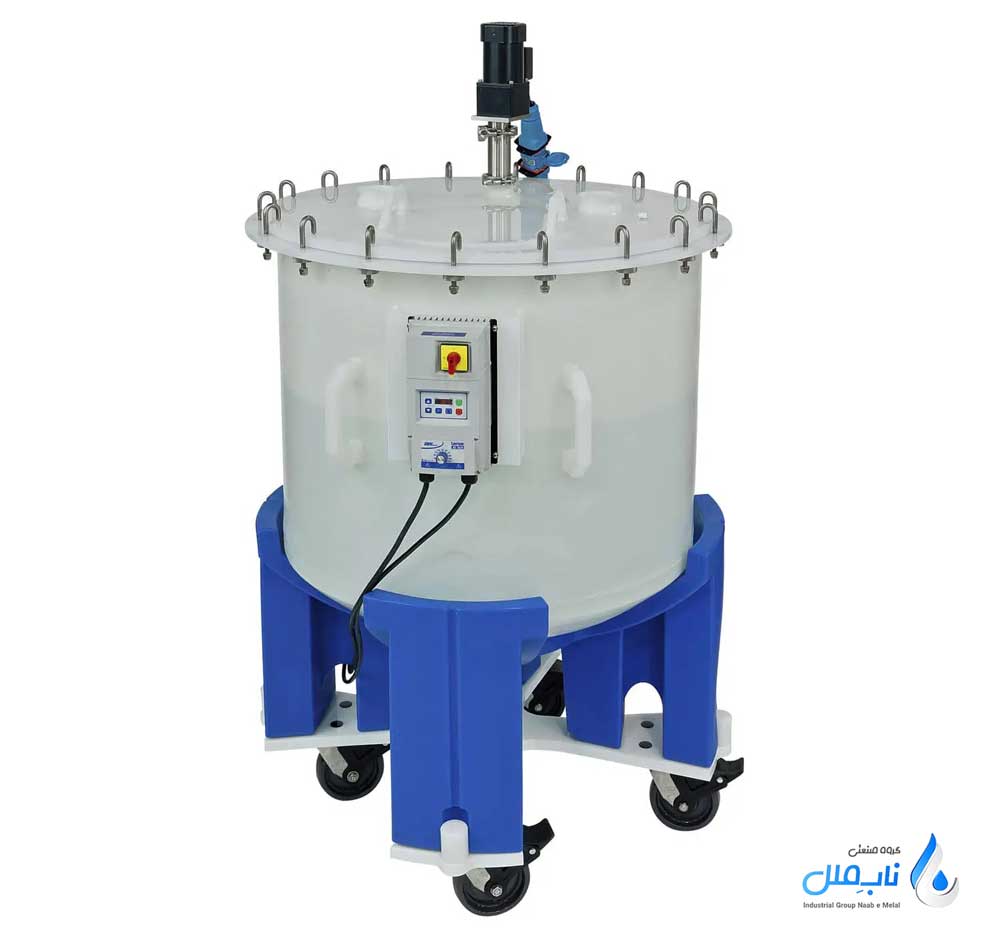

انواع مخزن همزن دار
مخازن همزن دار با هدف اختلاط و یکنواخت سازی مواد در صنایع مختلف طراحی می شوند. این مخازن بسته به نوع کاربرد، جنس و شرایط کاری در مدل های متنوعی مانند استیل، پلی اتیلن، فایبرگلاس و فولادی تولید می شوند تا نیازهای متفاوت صنعتی را پوشش دهند.
مخزن همزن دار استیل
مخزن همزن دار استیل یکی از پرکاربردترین و مقاوم ترین انواع این تجهیزات است که در صنایع غذایی، دارویی و شیمیایی استفاده گسترده ای دارد. این نوع مخزن معمولاً از استیل ضدزنگ AISI 304 یا 316 ساخته می شود و مقاومت بسیار بالایی در برابر زنگ زدگی، خوردگی و واکنش های شیمیایی دارد. در صنایع حساس مانند تولید لبنیات، نوشیدنی ها و داروها، از این نوع مخزن استفاده می شود زیرا سطح داخلی صیقلی آن از آلودگی و چسبندگی مواد جلوگیری می کند. همچنین قابلیت شست وشوی آسان (CIP) و عمر مفید طولانی، از دیگر مزایای مخزن استیل همزن دار است.
مخزن همزن دار پلی اتیلن
این نوع مخزن از پلی اتیلن سنگین (HDPE) یا LLDPE ساخته می شود و به دلیل وزن سبک، مقاومت بالا در برابر خوردگی و قیمت مناسب، در صنایع شیمیایی و تصفیه فاضلاب بسیار محبوب است. مخزن پلی اتیلن همزن دار برای ترکیب و حل کردن مواد شیمیایی، اسیدها و محلول های خورنده مورد استفاده قرار می گیرد. مقاومت عالی آن در برابر اشعه UV باعث می شود برای استفاده در فضای باز نیز گزینه ای ایده آل باشد. علاوه بر این، این نوع مخزن در صورت نیاز، می تواند به صورت دوجداره یا با عایق حرارتی تولید شود.
مخزن همزن دار فایبرگلاس
مخازن فایبرگلاس همزن دار از ترکیب رزین و الیاف شیشه ساخته می شوند و برای شرایطی که مقاومت شیمیایی و حرارتی بالا مورد نیاز است، بهترین گزینه محسوب می شوند. این نوع مخزن در صنایع اسیدی، کارخانجات تولید مواد شوینده، پتروشیمی و تصفیه خانه ها کاربرد گسترده دارد. ویژگی بارز مخزن فایبرگلاس، وزن سبک در کنار مقاومت مکانیکی زیاد است. همچنین امکان طراحی و تولید آن در ابعاد بسیار بزرگ وجود دارد. سطح داخلی این مخازن می تواند با لایه ژل کوت مقاوم پوشش داده شود تا از تماس مستقیم مواد خورنده با ساختار فایبرگلاس جلوگیری شود.
مخزن همزن دار فولادی یا کربن استیل
مخزن فولادی همزن دار برای فرآیندهایی با فشار یا دمای بالا کاربرد دارد. این نوع از فولاد کربنی ساخته شده و معمولاً با پوشش ضدزنگ، اپوکسی یا رنگ صنعتی پوشانده می شود تا در برابر خوردگی مقاوم گردد. در صنایع سنگین، پتروشیمی، نفت و گاز و کارخانجات صنعتی که نیاز به استحکام بالا دارند، از این نوع مخزن استفاده می شود. در مقایسه با مخزن استیل، این مدل اقتصادی تر است، اما برای تماس مستقیم با مواد خورنده یا خوراکی توصیه نمی شود.
مخزن همزن دار تحت فشار
در برخی فرآیندها، لازم است مواد تحت فشار مشخصی هم زده شوند. در این حالت از مخزن همزن دار تحت فشار استفاده می شود که بر اساس استانداردهای ASME Section VIII طراحی و ساخته می شود. این نوع مخزن قادر است فشارهایی تا چندین بار را تحمل کند و معمولاً دارای شیر اطمینان، گیج فشار و فلنج های مقاوم است. کاربرد این مدل بیشتر در صنایع شیمیایی، تولید رنگ، رزین، و فرمولاسیون مواد با دمای بالا است.
مخزن همزن دار گرم شونده
در فرآیندهایی که ترکیب مواد نیاز به دمای بالا دارد، از مخازن همزن دار گرم شونده استفاده می شود. این نوع مخزن به سیستم ژاکت حرارتی یا کویل داخلی مجهز است تا با استفاده از بخار، روغن داغ یا آب گرم، دمای مواد داخل را افزایش دهد. مخزن های گرم شونده در صنایع غذایی، تولید کرم ها، چسب ها و محلول های غلیظ کاربرد دارند و به صورت استیل یا فایبرگلاس قابل تولید هستند.
مخزن همزن دار سردشونده
در برخی فرآیندها نیاز به کنترل و کاهش دمای مواد وجود دارد. مخزن همزن دار سردشونده دارای سیستم خنک کننده با آب سرد یا مبرد است که معمولاً از طریق کویل های داخلی یا جداره دوجداره انجام می شود. این نوع مخزن برای نگهداری مواد حساس به گرما، محلول های شیمیایی و محصولات غذایی مانند لبنیات و نوشیدنی ها کاربرد دارد.
مخزن همزن دار بهداشتی
در صنایع دارویی و غذایی، رعایت استانداردهای بهداشتی اهمیت بالایی دارد. مخازن همزن دار بهداشتی از استیل 316L ساخته می شوند و سطح داخلی آن ها کاملاً صیقلی و پولیش خورده است تا هیچ گونه آلودگی، باکتری یا رسوب درون آن باقی نماند. در این نوع، از جوش های کاملاً تمیز، اتصالات بهداشتی و همزن های مخصوص استفاده می شود. این مدل معمولاً دارای سیستم شست وشوی خودکار و قابلیت استریل سازی با بخار است.
مخزن همزن دار افقی و عمودی
از نظر ساختار هندسی، مخازن همزن دار به دو نوع افقی و عمودی تقسیم می شوند. در مدل عمودی، مخزن فضای کمی اشغال می کند و برای مایعات با حجم متوسط یا زیاد کاربرد دارد. همزن معمولاً از بالا وارد می شود. در مدل افقی، همزن از طرفین یا بالا نصب می شود و برای ترکیب مواد چسبناک یا غلیظ بسیار مناسب است. این نوع معمولاً در خطوط تولید مواد غذایی یا چسب استفاده می شود.
مخزن همزن دار با پایه ثابت یا متحرک
بر اساس شرایط نصب و کاربرد، مخازن همزن دار می توانند دارای پایه ثابت یا پایه چرخ دار باشند. مدل های ثابت برای نصب دائم در کارخانه ها طراحی می شوند، در حالی که مدل های متحرک با چرخ های مقاوم برای جابه جایی آسان بین ایستگاه های تولید مناسب اند.

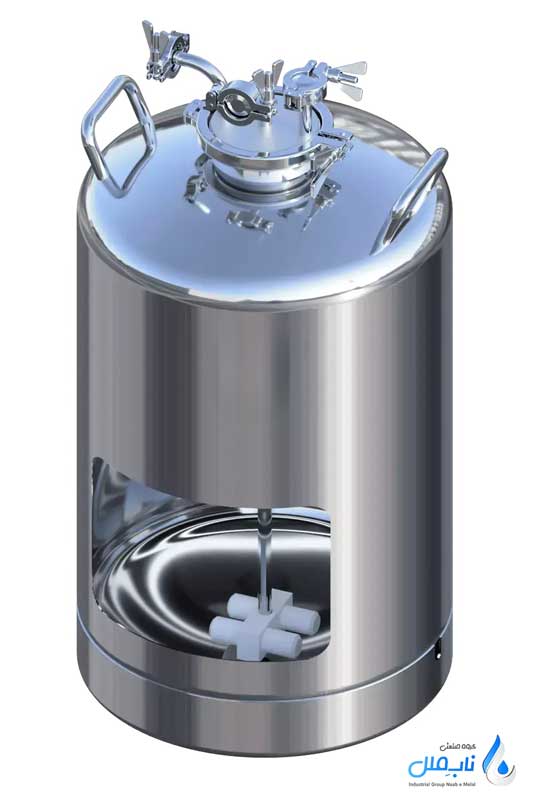

اجزای مخزن همزن دار
- بدنه مخزن: بدنه اصلی ترین بخش مخزن همزن دار است که وظیفه نگهداری مواد و تحمل فشار داخلی را بر عهده دارد. جنس بدنه بر اساس نوع کاربرد از استیل، پلی اتیلن، فایبرگلاس یا فولاد کربنی انتخاب می شود. طراحی بدنه به گونه ای است که مقاومت بالا، آب بندی کامل و تمیزکاری آسان را تضمین کند.
- درپوش یا درب مخزن: درپوش در قسمت بالایی مخزن نصب می شود و از آلودگی و تبخیر مواد جلوگیری می کند. در برخی مدل ها، این درب به صورت قفل دار، پیچی یا فلنجی طراحی می شود و دارای دریچه منهول برای کنترل و تمیزکاری داخلی است.
- همزن: همزن قلب تپنده مخزن است و وظیفه دارد مواد را به طور یکنواخت مخلوط کند. نوع همزن بر اساس ماهیت ماده و هدف فرآیند انتخاب می شود. مدل های پروانه ای، پدلی، توربینی، ملخی و لنگری از رایج ترین انواع هستند. طراحی صحیح همزن موجب افزایش بازدهی فرآیند و جلوگیری از ته نشینی مواد می شود.
- موتور و گیربکس: موتور الکتریکی نیروی چرخش همزن را تأمین می کند. در صورت نیاز، گیربکس برای کاهش دور و افزایش گشتاور به موتور متصل می شود. توان موتور معمولاً بر اساس حجم مخزن و ویسکوزیته ماده تعیین می شود. در برخی مدل ها، از اینورتر برای کنترل دقیق سرعت همزن استفاده می شود.
- شافت یا محور همزن: شافت میله ای است که نیروی چرخشی موتور را به همزن منتقل می کند. این بخش معمولاً از استیل ضدزنگ ساخته می شود تا در برابر سایش و خوردگی مقاوم باشد. شافت ممکن است مستقیم یا از طریق کوپلینگ به همزن متصل شود.
- پره های همزن: پره ها به انتهای شافت متصل می شوند و شکل و زاویه آن ها بسته به نوع فرآیند متفاوت است. پره ها با ایجاد جریان در سیال، باعث یکنواخت شدن مخلوط می شوند. در مواد غلیظ از پره های پدلی یا لنگری و در مواد سبک از پره های پروانه ای یا ملخی استفاده می شود.
- سیستم آب بندی محور: برای جلوگیری از نشت مایع از محل عبور شافت، از سیستم آب بندی مکانیکی یا پکینگ استفاده می شود. مکانیکال سیل یکی از رایج ترین و مطمئن ترین انواع آب بندی است که در شرایط فشار و دمای بالا نیز عملکرد دقیق دارد.
- پایه ها و استراکچر نگهدارنده: پایه ها وظیفه نگهداری و پایداری مخزن را بر عهده دارند. در مخازن بزرگ، این پایه ها از پروفیل های مقاوم ساخته می شوند و گاهی به لرزه گیر مجهز هستند. برخی مدل ها دارای پایه های چرخ دار هستند تا جابه جایی آسان تری داشته باشند.
- اتصالات ورودی و خروجی: برای ورود و خروج مواد، لوله ها و اتصالاتی در قسمت های بالا و پایین مخزن تعبیه می شود. این اتصالات می توانند فلنجی، رزوه ای یا جوشی باشند. وجود شیر تخلیه در پایین مخزن امکان تخلیه کامل مواد را فراهم می کند.
- شیر تخلیه: شیر تخلیه معمولاً در پایین ترین نقطه مخزن نصب می شود تا مواد به طور کامل تخلیه شوند. نوع شیر (توپی، پروانه ای یا دیافراگمی) بر اساس نوع ماده و فشار کاری انتخاب می شود.
- سیستم گرمایش یا سرمایش: در برخی فرآیندها که کنترل دما اهمیت دارد، مخزن به سیستم گرمایشی یا سرمایشی مجهز می شود. این سیستم ها شامل ژاکت دوجداره، کویل داخلی یا عایق حرارتی هستند و برای تنظیم دمای مواد داخل مخزن استفاده می شوند.
- سیستم کنترل و ابزار دقیق: در مدل های پیشرفته، سیستم کنترل شامل تابلو برق، سنسور دما، لول سنج و کنترل کننده دور موتور است. این تجهیزات امکان نظارت دقیق بر فرآیند اختلاط را فراهم می کنند و در برخی مدل ها قابلیت اتصال به PLC یا سیستم اسکادا نیز وجود دارد.
- دریچه بازدید و تمیزکاری: در بالای مخزن یا روی بدنه، دریچه ای برای بازرسی داخلی، نمونه برداری یا شست وشوی مخزن تعبیه می شود. در مدل های بهداشتی، این دریچه مجهز به سیستم CIP است تا بدون نیاز به باز کردن درپوش، تمیزکاری خودکار انجام شود.
- عایق حرارتی: در فرآیندهایی که حفظ دما اهمیت دارد، از لایه های عایق حرارتی روی بدنه استفاده می شود. این عایق معمولاً از پشم سنگ یا پلی اورتان ساخته شده و باعث صرفه جویی در انرژی و حفظ کیفیت مواد داخل مخزن می شود.
انواع همزن ها در مخزن همزن دار
- همزن پروانه ای: همزن پروانه ای یکی از رایج ترین انواع همزن هاست و برای مایعات سبک و رقیق مناسب است. این نوع همزن با ایجاد جریان چرخشی، مواد را به طور یکنواخت مخلوط می کند و سرعت اختلاط بالایی دارد. پره های آن معمولاً به صورت زاویه دار طراحی می شوند تا جریان عمودی یا افقی سیال ایجاد شود و ته نشینی مواد جلوگیری شود. همزن پروانه ای برای حل کردن پودر در مایع، اختلاط نوشیدنی ها و محلول های شیمیایی رقیق کاربرد فراوان دارد.
- همزن پدلی: همزن پدلی برای مواد نیمه غلیظ یا ویسکوزیته متوسط مناسب است. پره های پهن و تخت آن با حرکت ملایم مواد را به سمت مرکز مخزن هدایت می کنند و از چسبیدن و ته نشینی جلوگیری می کنند. این نوع همزن در صنایع غذایی برای سس ها، خمیرها و مواد معلق و همچنین در صنایع شیمیایی برای رزین ها و مواد غلیظ کاربرد دارد.
- همزن لنگری: همزن لنگری مخصوص مواد بسیار غلیظ و خمیری است. این نوع همزن با حرکت کند و گسترده، دیواره های مخزن را تمیز نگه می دارد و مواد ته نشین شده را به جریان می اندازد. همزن لنگری در تولید خمیر، قیر، چسب های صنعتی و مواد ویسکوز بالا استفاده می شود.
- همزن توربینی: همزن توربینی برای ایجاد جریان تلاطمی قوی و اختلاط سریع در مایعات استفاده می شود. پره های آن به گونه ای طراحی شده اند که هم جریان شعاعی و هم محوری ایجاد کنند، بنابراین اختلاط یکنواخت و سریع حاصل می شود. این نوع همزن در صنایع شیمیایی، رنگ سازی و تولید مواد محلول کاربرد فراوان دارد.
- همزن ملخی: همزن ملخی برای مواد سبک تا متوسط مناسب است و با حرکت مارپیچی، مواد را به طور یکنواخت مخلوط می کند. این نوع همزن جریان افقی و عمودی ایجاد می کند و برای محصولات غذایی مانند سس، شیرینی و مربا بسیار مناسب است.

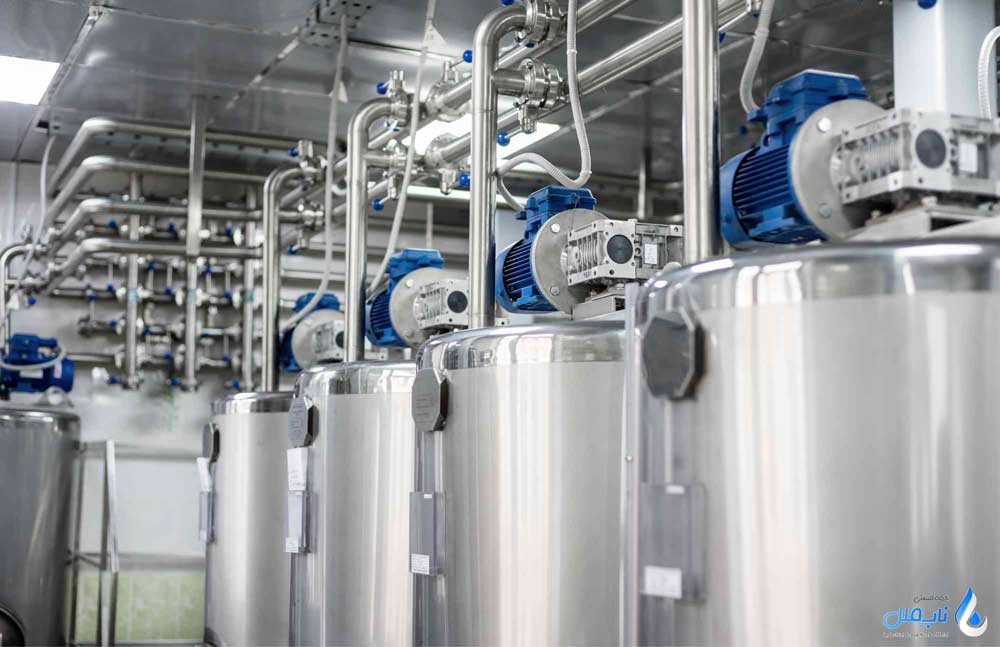

کاربردهای مخزن همزن دار
مخازن همزن دار تجهیزات حیاتی در صنایع مختلف هستند که برای اختلاط، یکنواخت سازی و جلوگیری از ته نشینی مواد استفاده می شوند. این مخازن در صنایع غذایی، دارویی، شیمیایی، آرایشی و بهداشتی و همچنین در تصفیه فاضلاب و تولید رنگ کاربرد فراوان دارند و کیفیت نهایی محصول را به طور چشمگیری بهبود می بخشند.
- صنایع غذایی: مخزن همزن دار در صنایع غذایی یکی از پرکاربردترین تجهیزات است. این مخازن برای مخلوط کردن مواد اولیه، حل کردن پودرها در مایعات، تولید سس، مربا، شکلات، لبنیات و نوشیدنی ها استفاده می شوند. یکنواخت سازی محصول باعث بهبود کیفیت، جلوگیری از ته نشینی مواد و حفظ طعم و رنگ نهایی می شود.
- صنایع دارویی: در صنایع دارویی، مخازن همزن دار برای ترکیب مواد فعال، تولید شربت ها، کرم ها و محلول های دارویی کاربرد دارند. استفاده از مخزن بهداشتی و همزن های استیل ضدزنگ موجب حفظ خلوص محصول و جلوگیری از آلودگی می شود.

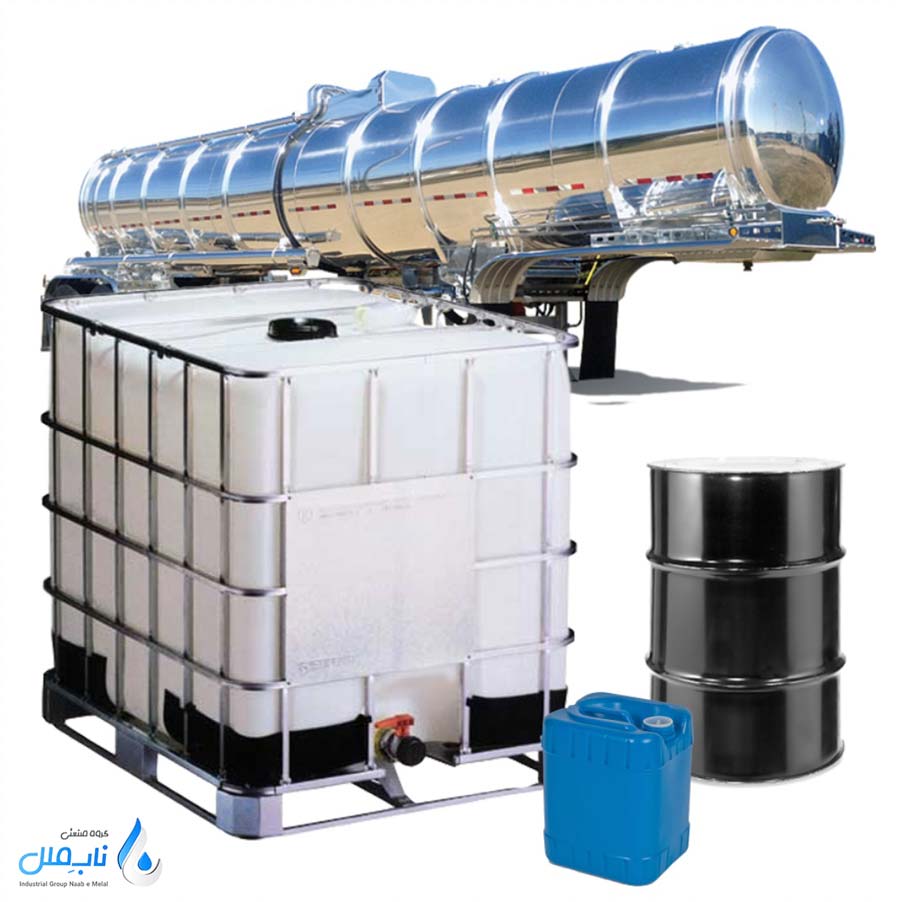

- صنایع شیمیایی: در صنایع شیمیایی، این مخازن بعنوان مخزن اسید برای ترکیب محلول ها، اسیدها، قلیاها، رزین ها و سایر مواد شیمیایی استفاده می شوند. مخزن همزن دار باعث یکنواخت شدن مواد، جلوگیری از رسوب و افزایش راندمان فرآیند می شود.
- صنایع آرایشی و بهداشتی: مخازن همزن دار در تولید کرم ها، لوسیون ها، شامپو و مواد مراقبت از پوست و مو کاربرد دارند. اختلاط دقیق و یکنواخت مواد اولیه باعث کیفیت بالای محصول نهایی و حفظ بافت و غلظت مناسب می شود.
- صنایع نفت، گاز و پتروشیمی: در این صنایع، مخازن همزن دار برای ترکیب مواد شیمیایی، افزودنی ها و مواد نیمه غلیظ استفاده می شوند. همچنین این مخازن در خطوط تولید رنگ، رزین و روان کننده ها نقش مهمی در بهبود کیفیت و یکنواختی محصول دارند.
- تصفیه فاضلاب و محیط زیست: مخازن همزن دار در تصفیه فاضلاب برای همزدن مواد لخته ساز، ترکیب مواد شیمیایی و جلوگیری از ته نشینی مواد معلق کاربرد دارند. استفاده از همزن باعث یکنواختی جریان و افزایش راندمان تصفیه می شود.
- صنایع غذایی و نوشیدنی های صنعتی: در تولید نوشیدنی ها، آبمیوه ها، شکلات، شیر و فرآورده های لبنی، مخزن همزن دار باعث یکنواخت شدن ترکیب، حفظ غلظت و طعم محصول می شود. همچنین در فرآیندهایی که نیاز به گرمایش یا سرمایش وجود دارد، مخازن گرم شونده یا سردشونده استفاده می شوند.
- صنایع رنگ و رزین: مخازن همزن دار برای ترکیب رنگ ها، رزین ها و مواد پوششی استفاده می شوند. این مخازن باعث یکنواختی رنگ، حل شدن پیگمنت ها و جلوگیری از ته نشینی می شوند و کیفیت محصول نهایی را تضمین می کنند.

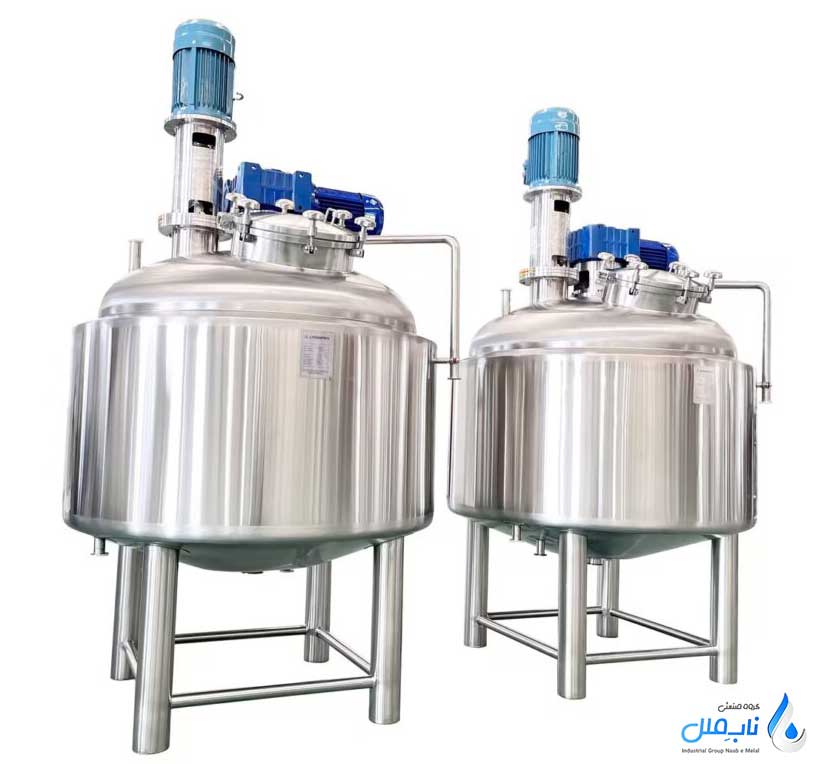

مزایای مخزن همزن دار
- اختلاط یکنواخت مواد: مخزن همزن دار با طراحی مناسب همزن، باعث ترکیب کامل مواد و جلوگیری از ته نشینی و جداسازی اجزاء می شود.
- افزایش کیفیت محصول نهایی: اختلاط دقیق و یکنواخت باعث حفظ طعم، رنگ، بافت و غلظت مواد در صنایع غذایی، دارویی و شیمیایی می شود.
- صرفه جویی در زمان و انرژی: با استفاده از همزن مناسب، فرآیند اختلاط سریع تر و با مصرف انرژی کمتر انجام می شود.
- انعطاف پذیری در فرآیندها: امکان استفاده در انواع فرآیندها شامل مواد رقیق، غلیظ، چسبناک، شیمیایی و غذایی وجود دارد.
- مناسب برای کنترل دما: برخی مخازن همزن دار مجهز به ژاکت حرارتی یا سیستم سرمایش هستند که امکان گرمایش یا سرمایش مواد را فراهم می کنند.
- افزایش عمر مفید تجهیزات: اختلاط یکنواخت از ته نشینی مواد و خوردگی موضعی جلوگیری می کند و طول عمر مخزن و همزن را افزایش می دهد.
- بهبود ایمنی و بهداشت: استفاده از جنس های مقاوم و همزن های بهداشتی (استیل ضدزنگ) باعث کاهش آلودگی و افزایش ایمنی فرآیند می شود.
- قابلیت سفارشی سازی: مخازن همزن دار می توانند بر اساس نیاز مشتری در ظرفیت، جنس، نوع همزن و تجهیزات جانبی مانند سنسورها و سیستم CIP طراحی شوند.
- قابلیت استفاده در فشار و دمای مختلف: این مخازن در مدل های استاندارد و تحت فشار، برای مواد داغ، سرد یا خورنده قابل استفاده هستند.
- سهولت تخلیه و تمیزکاری: طراحی مناسب بدنه، شیر تخلیه و دریچه بازدید امکان تخلیه کامل و تمیزکاری آسان را فراهم می کند.

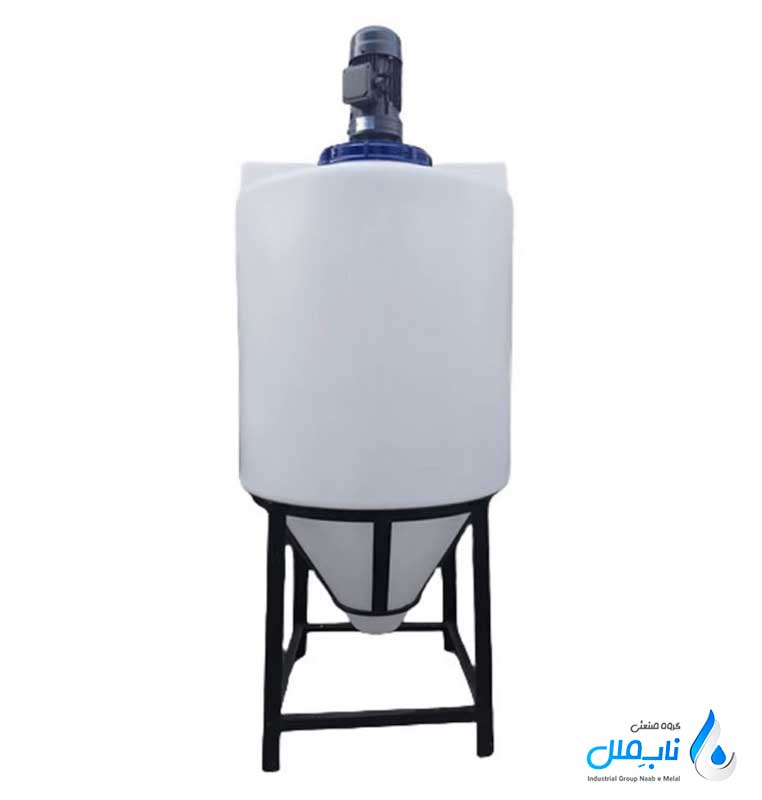

طراحی و ساخت مخزن همزن دار
مخزن همزن دار یکی از تجهیزات کلیدی در صنایع مختلف است که عملکرد صحیح آن وابسته به طراحی مهندسی دقیق و ساخت با کیفیت بالا می باشد. فرآیند طراحی از انتخاب ظرفیت و جنس بدنه شروع می شود. ظرفیت مخزن باید بر اساس حجم مواد، زمان اختلاط و فضای موجود در خط تولید تعیین شود، در حالی که جنس بدنه با توجه به نوع ماده داخل مخزن، دما و شرایط شیمیایی انتخاب می شود. در صنایع غذایی و دارویی معمولاً از استیل ضدزنگ 304 یا 316 استفاده می شود، در صنایع شیمیایی و فاضلاب از پلی اتیلن یا فایبرگلاس و در صنایع سنگین از فولاد کربنی با پوشش محافظ بهره می برند.
در مرحله بعد، انتخاب نوع همزن و طراحی پره ها انجام می شود. نوع همزن (پروانه ای، پدلی، لنگری، توربینی یا ملخی) براساس ویسکوزیته ماده و هدف فرآیند مشخص می شود. زاویه، طول و تعداد پره ها به گونه ای طراحی می شود که جریان داخلی مخزن یکنواخت باشد و هیچ بخش از مواد ته نشین یا بدون اختلاط نماند. شافت همزن از جنس مقاوم ساخته می شود و با موتور و گیربکس هماهنگ است تا گشتاور و سرعت مناسب برای اختلاط تأمین شود.
یکی از مهم ترین بخش ها، سیستم آب بندی شافت است. برای جلوگیری از نشت مواد، معمولاً از مکانیکال سیل یا پکینگ های مقاوم استفاده می شود که در برابر فشار و دمای فرآیند دوام بالایی دارند. در طراحی مخزن، دریچه بازدید، شیر تخلیه، اتصالات ورودی و خروجی نیز پیش بینی می شود تا هم فرآیند تخلیه و تمیزکاری آسان باشد و هم امکان نمونه برداری و کنترل کیفیت وجود داشته باشد.
در صورت نیاز به کنترل دما، مخزن می تواند مجهز به ژاکت دوجداره یا کویل داخلی باشد تا گرمایش یا سرمایش مواد به طور دقیق انجام شود. طراحی و نصب این سیستم باید به گونه ای باشد که جریان حرارت به طور یکنواخت در تمام حجم ماده انتقال یابد.
تمامی مراحل ساخت مخزن همزن دار تحت استانداردهای بین المللی مانند ASME، DIN و AWS انجام می شود تا مقاومت بدنه، ایمنی و کیفیت جوش ها تضمین شود. پس از ساخت، مخزن تحت تست های فشار، نشتی، عملکرد موتور و همزن، کنترل ابعاد و کیفیت جوش ها قرار می گیرد تا از عملکرد صحیح و دوام بالای آن اطمینان حاصل شود.
مخزن همزن دار می تواند بر اساس نیاز مشتری سفارشی سازی شود؛ شامل تغییر ظرفیت، جنس بدنه و همزن، اضافه کردن سیستم کنترل اتوماتیک، سنسورها، سیستم CIP و حتی تغییر در نوع پایه یا طراحی بدنه برای شرایط خاص. طراحی و ساخت اصولی مخزن همزن دار نه تنها کارایی و کیفیت فرآیند را افزایش می دهد بلکه طول عمر تجهیزات و ایمنی عملیات صنعتی را نیز تضمین می کند.
نکات مهم برای سرویس و نگهداری مخزن همزن دار
- بازدید و تمیزکاری دوره ای: بدنه داخلی مخزن، شافت و پره های همزن باید به طور منظم از هرگونه رسوب، چسبندگی یا آلودگی پاک شوند. در مخازن بهداشتی، سیستم CIP امکان شست وشوی خودکار بدون باز کردن درپوش و اتصالات را فراهم می کند و از آلودگی مواد جلوگیری می کند.
- سرویس موتور و همزن: همزن و موتور باید به طور منظم بررسی شوند. شافت باید درست در جای خود قرار گرفته، پره ها سالم باشند و موتور یا گیربکس هیچ لرزش یا صدای غیرطبیعی نداشته باشد. همچنین روانکاری یاتاقان ها و بررسی کوپلینگ ها باعث کاهش سایش و افزایش طول عمر تجهیزات می شود.
- کنترل سیستم آب بندی شافت: مکانیکال سیل یا پکینگ ها باید سالم باشند و هیچ نشتی مشاهده نشود. نشتی می تواند علاوه بر کاهش کارایی، باعث آلودگی مواد و خطرات ایمنی شود. بررسی دوره ای آب بندی از بروز مشکلات جدی جلوگیری می کند.
- بررسی اتصالات و شیر تخلیه: فلنج ها، شیرها و دریچه های مخزن باید سالم و بدون خوردگی یا ترک باشند. اطمینان از عملکرد صحیح اتصالات، مانع از نشت مواد و افزایش ایمنی کارکنان می شود.
- بازدید سیستم گرمایش یا سرمایش: در مخازنی که مجهز به ژاکت دوجداره یا کویل داخلی هستند، بررسی جریان حرارت یا سرمایش، عدم گرفتگی و عملکرد صحیح سیستم ضروری است. خرابی این بخش می تواند باعث عدم یکنواختی دما و کاهش کیفیت محصول شود.
- کنترل پارامترهای عملیاتی: نظارت بر سرعت همزن، دما، فشار و سطح مواد، امکان شناسایی مشکلات پیش از وقوع خرابی را فراهم می کند. این کار مانع توقف ناگهانی خط تولید و کاهش کارایی مخزن می شود.

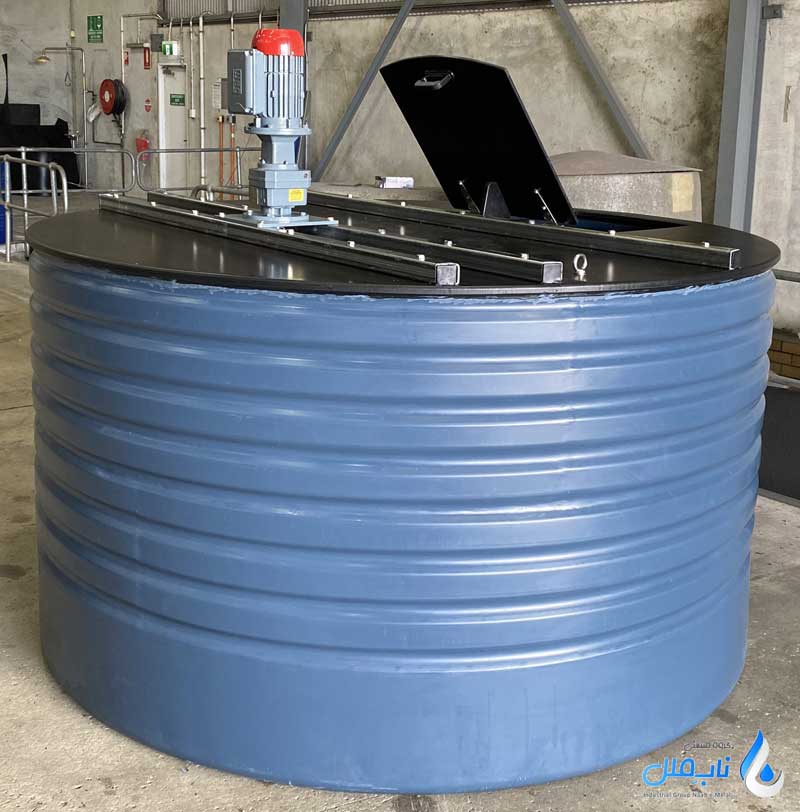

عوامل موثر بر قیمت مخزن همزن دار
- ظرفیت مخزن: ظرفیت مخزن مهم ترین عامل تعیین کننده قیمت است. هرچه حجم مخزن بزرگ تر باشد، میزان مواد اولیه، ابعاد شافت و موتور مورد نیاز افزایش می یابد و هزینه ساخت بالاتر می رود. مخازن با ظرفیت چند هزار لیتر نسبت به مدل های کوچک تر قیمت بیشتری دارند.
- جنس بدنه و همزن: جنس بدنه و همزن تاثیر مستقیم بر قیمت دارد. مخازن استیل ضدزنگ 304 و 316 به دلیل مقاومت بالا و فرآیند تولید پیچیده تر، گران تر از مخازن پلی پروپیلن، پلی اتیلن یا فایبرگلاس هستند. همچنین همزن های استیل ضدزنگ، توربینی یا لنگری با طراحی خاص، هزینه بیشتری دارند.
- نوع همزن و موتور: نوع همزن (پروانه ای، پدلی، لنگری، توربینی یا ملخی) و قدرت موتور مورد نیاز، بر قیمت تاثیر می گذارد. همزن های خاص برای مواد غلیظ یا فرآیندهای حساس به دقت بیشتری نیاز دارند و موتور با توان بالاتر و گیربکس مناسب، هزینه را افزایش می دهد.
- تجهیزات جانبی و سفارشی سازی: سیستم های گرمایش یا سرمایش، سنسورها، تابلو برق، سیستم CIP، دریچه بازدید و اتصالات خاص، قیمت مخزن را بالا می برند. همچنین مخازن طراحی شده بر اساس نیازهای سفارشی مشتری، مانند تغییر شکل بدنه یا اضافه کردن پایه های خاص، هزینه بیشتری دارند.
- استانداردها و کیفیت ساخت: مخازنی که بر اساس استانداردهای بین المللی مانند ASME، DIN یا ISO ساخته می شوند، دارای کیفیت بالاتر و هزینه ساخت بیشتر هستند. جوشکاری دقیق، پولیش سطح داخلی، کنترل کیفیت و تست های فشار و نشتی هم بر قیمت تاثیر دارند.
- ابعاد و ضخامت بدنه: ضخامت ورق یا لایه بدنه مخزن، بسته به فشار کاری و نوع ماده، تعیین می شود. ضخامت بیشتر باعث افزایش وزن و مصرف مواد اولیه و در نتیجه افزایش قیمت می شود. همچنین مخازن با ابعاد بزرگ یا اشکال پیچیده، هزینه بیشتری دارند.
- محل نصب و حمل و نقل: مخازن بزرگ یا سنگین نیاز به تجهیزات ویژه برای حمل و نقل و نصب دارند. این موضوع نیز بخشی از هزینه نهایی محصول محسوب می شود، مخصوصاً اگر نیاز به نصب در ارتفاع یا فضای محدود باشد.
