هیدروسیکلون

در دنیای صنعت و فرآوری، یکی از بزرگترین چالش ها تفکیک ذرات معلق از مایعات است. این کار در صنایع معدنی، شیمیایی، نفت و گاز، آب و فاضلاب و حتی صنایع غذایی حیاتی است. در اینجا هیدروسیکلون (Hydrocyclone) به عنوان یک دستگاه ساده، کارآمد و اقتصادی، نقش بسزایی ایفا می کند. هیدروسیکلون یک دستگاه تفریق بدون قطعات متحرک است که با استفاده از نیروی گریز از مرکز، ذرات سنگین را از مایع جدا می کند. این دستگاه در صنایع مختلف از جمله معدن، نفت، آب و فاضلاب و شیمیایی کاربرد گسترده ای دارد و به دلیل سادگی، کارایی و صرفه جویی در هزینه، به یکی از ابزارهای اصلی فرآوری تبدیل شده است.

هیدروسیکلون چیست؟

هیدروسیکلون، این شاهکار مهندسی سیالات، نمونه ای بارز از ترکیب سادگی ساختار با پیچیدگی عملکرد است که بدون بهره گیری از هیچ قطعه متحرکی، قدرت شگرف نیروی گریز از مرکز را به خدمت صنعت درآورده است. این دستگاه مخروطی شکل با استفاده از سرعت خودِ جریان، گردابی سهمگین در دل خود ایجاد می کند تا ذرات را بر اساس وزن و چگالی، با دقتی مثال زدنی از هم تفکیک کند. هیدروسیکلون ها به دلیل هزینه نگهداری پایین و بازدهی عملیاتی خیره کننده، امروزه به ستون فقرات فرآیندهای جداسازی در صنایع استراتژیکی همچون معدن، نفت و تصفیه آب تبدیل شده اند.

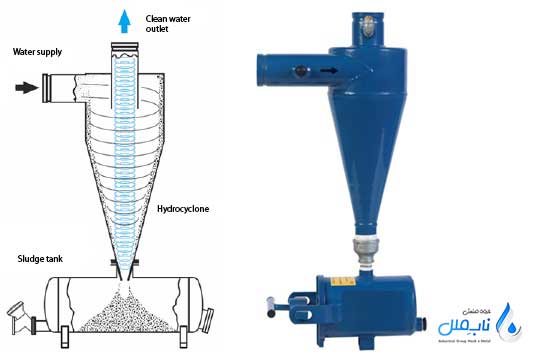

نحوه عملکرد هیدروسیکلون

هیدروسیکلون با استفاده از نیروی گریز از مرکز عمل می کند. مایع و ذرات معلق از ورودی افقی وارد دستگاه می شوند و با سرعت بالا درون سیلندر مخروطی شکل چرخانده می شوند. این چرخش باعث ایجاد نیروی گریز از مرکز می شود که ذرات سنگین را به سمت دیواره سیلندر می کشد و به پایین می رساند، این ذرات از خروجی پایین خارج می شوند. در حالی که مایع سبک تر در مرکز می ماند و از خروجی بالا خارج می شود. این فرآیند بدون نیاز به قطعات متحرک و با استفاده از انرژی مکانیکی مایع انجام می شود.

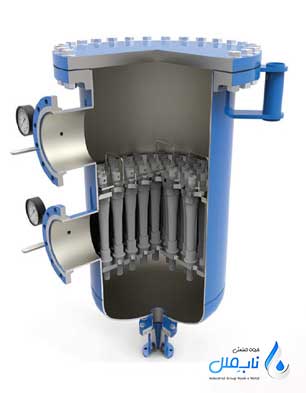

اجزای تشکیل دهنده هیدروسیکلون

هیدروسیکلون از چندین جزء اصلی تشکیل شده است که هر کدام نقش حیاتی در عملکرد آن دارند. این اجزا عبارتند از:

• سیلندر مخروطی شکل: بخش اصلی دستگاه است که مایع و ذرات معلق درون آن چرخانده می شوند. این قسمت معمولاً از مواد مقاوم در برابر سایش و خوردگی مانند پلاستیک، فولاد ضد زنگ یا پلیمرهای صنعتی ساخته می شود.
• ورودی افقی: جایی که مایع و ذرات معلق وارد دستگاه می شوند. این ورودی به صورت افقی طراحی شده و باعث ایجاد چرخش درون سیلندر می شود.
• خروجی بالا: بخشی است که سیال سبک تر و مایعات بدون ذرات سنگین را از بالای دستگاه خارج می کند. این خروجی معمولاً در قسمت بالایی سیلندر قرار دارد.
• خروجی پایین: بخشی است که ذرات سنگین و مایعات حاوی ذرات معلق را از پایین دستگاه خارج می کند. این خروجی در قسمت پایین مخروط قرار دارد.
• میله ورودی: بخشی است که مایع و ذرات معلق را به درون سیلندر وارد می کند و به طور خاص طراحی شده تا چرخش مناسبی ایجاد کند.
• دیواره داخلی: بخشی است که باعث ایجاد نیروی گریز از مرکز می شود و ذرات سنگین را به سمت دیواره سیلندر می کشد.

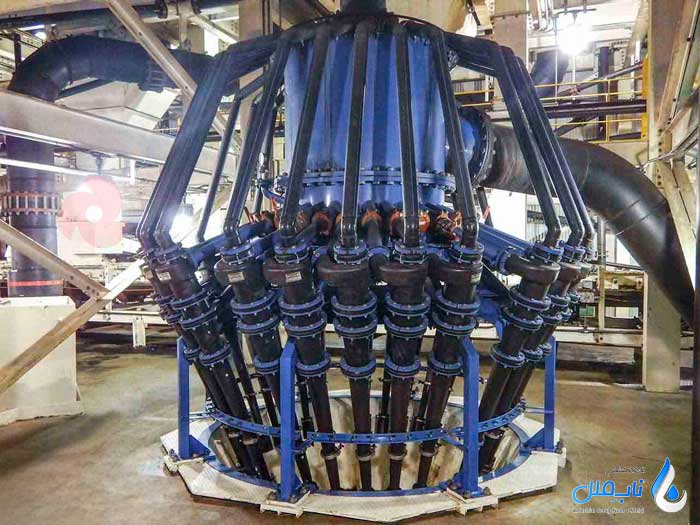

کاربردهای هیدروسیکلون

هیدروسیکلون در صنایع مختلف به دلیل سادگی، کارایی بالا و صرفه جویی در هزینه، کاربردهای گسترده ای دارد. این دستگاه برای تفکیک ذرات معلق از مایعات استفاده می شود و در بسیاری از فرآیندهای صنعتی نقش اصلی ایفا می کند.

• صنعت معدن و فرآوری کانی ها: این حوزه بزرگ ترین بازار مصرف هیدروسیکلون است. در معادن، از این دستگاه برای طبقه بندی ذرات خروجی از آسیاب ها استفاده می شود؛ به طوری که ذرات ریزتر برای مراحل بعدی (مانند فلوتاسیون) عبور کرده و ذرات درشت برای خردایش مجدد به آسیاب بازگردانده می شوند. همچنین در عملیات آبگیری از باطله ها و پر کردن فضاهای خالی معدن با مواد وازده، هیدروسیکلون نقشی حیاتی در مدیریت پسماند ایفا می کند.
• تصفیه آب و فاضلاب: در تصفیه خانه های شهری و صنعتی، هیدروسیکلون ها به عنوان پیش تصفیه قبل از ورود آب به فیلتر شنی برای حذف ذرات معلق سنگین مانند شن، ماسه و خرده سنگ ها به کار می روند. این کار از آسیب دیدن پمپ های گران قیمت، گرفتگی لوله ها و فرسایش مخازن تصفیه جلوگیری می کند. همچنین در پکیج های تصفیه فاضلاب صنعتی، برای جدا کردن ذرات جامد از پساب های کارخانجات پیش از ورود به چرخه بازیافت آب استفاده می شوند.
• صنعت نفت، گاز و پتروشیمی: هیدروسیکلون ها در این صنعت دو کاربرد استراتژیک دارند: اول، ماسه‎ زدایی از نفت خام خروجی از چاه ها برای جلوگیری از خوردگی تجهیزات انتقال؛ و دوم، جداسازی روغن از آب در پساب های تولیدی سکوهای نفتی. به دلیل محدودیت فضا در سکوهای دریایی، ابعاد کوچک و بازدهی بالای هیدروسیکلون ها آن ها را به بهترین جایگزین برای حوضچه های ته نشینی بزرگ تبدیل کرده است.
• کشاورزی و سیستم های آبیاری: در بخش کشاورزی، هیدروسیکلون که با نام شن گیر شناخته می شود، محافظ اصلی سیستم های آبیاری قطره ای و بارانی است. این دستگاه با حذف ذرات سیلیس و ماسه از آب چاه ها، مانع از مسدود شدن نازل های ظریف آبیاری و از کار افتادن پمپ های سانتریفیوژ می شود. سادگی کارکرد این مدل ها باعث شده تا حتی در دورافتاده ترین مزارع نیز به راحتی قابل استفاده باشند.
• صنایع غذایی و فرآوری محصولات: در تولید نشاسته (از سیب زمینی، ذرت یا گندم)، هیدروسیکلون ها برای شستشو، جداسازی و غلیظ سازی شیره نشاسته به کار می روند. همچنین در صنایع قند و شکر برای حذف ناخالصی های فیزیکی از شربت خام و در کارخانجات تولید روغن های خوراکی برای شفاف سازی اولیه محصول، کاربرد گسترده ای دارند.
• صنعت کاغذسازی و بازیافت: در فرآیند تولید کاغذ، هیدروسیکلون ها وظیفه جداسازی آلاینده های سنگین مانند قطرات جوهر، گیره های فلزی، ماسه و ذرات پلاستیک را از خمیر کاغذ بر عهده دارند. این مرحله برای تولید کاغذی با سطح صاف، یکدست و باکیفیت بالا و همچنین محافظت از ماشین آلات حساس کاغذسازی کاملاً ضروری است.

مزایای هیدروسیکلون

• سادگی و کارایی بالا: ساختار ساده و بدون قطعات متحرک باعث کارایی بالا و نیاز کم به نگهداری می شود.
• صرفه جویی در هزینه: هزینه نگهداری و عملیاتی پایین و عمر طولانی دارد.
• کار در شرایط سخت: مقاوم در برابر سایش، خوردگی و شرایط صنعتی سخت.
• توفیق سریع ذرات: با سرعت بالا و بدون نیاز به انرژی زیاد، تفکیک ذرات معلق انجام می شود.
• کاهش مصرف انرژی: نیاز به انرژی برق یا بخار کم دارد و کارایی بالایی دارد.
• قابلیت نصب در فضای محدود: سایز کوچک و قابلیت نصب در فضاهای محدود.
• بازیابی مواد: امکان بازیابی ذرات ارزشمند و کاهش زباله ها.
• پاکسازی مایعات: بازیابی مایعات و تصفیه آنها بدون نیاز به تجهیزات پیچیده.
• کار در حالت مداوم: قابلیت کار در حالت مداوم و بدون قطعی.
• کاهش آلودگی محیط زیست: کاهش مصرف انرژی و بازیابی مواد، باعث کاهش آلودگی می شود.

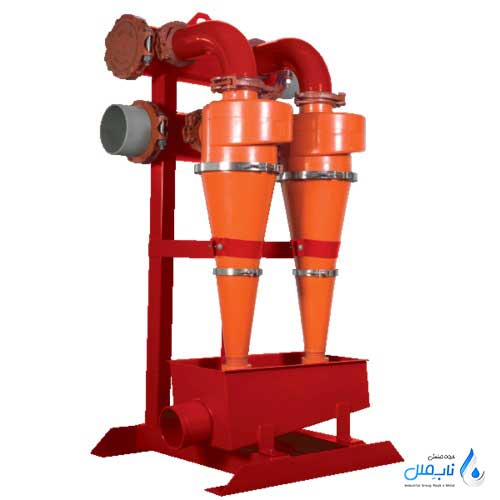

انواع هیدروسیکلون

هیدروسیکلون ها، دستگاه هایی ساده اما هوشمند هستند که بدون نیاز به هیچ عضو متحرکی و تنها با تکیه بر جادوی نیروی گریز از مرکز، ذرات را بر اساس وزن و چگالی از هم جدا می کنند. این تجهیزات به دلیل بهره وری بالا و نگهداری آسان، در طیف گسترده ای از صنایع نفوذ کرده اند و دارای انواع مختلفی می باشند که هر کدام کاربردها و مزایای خودشان را دارند.

هیدروسیکلون های کانی کاری و معدنی

این مدل بدون شک پرکاربردترین نوع هیدروسیکلون در مقیاس صنعتی است. در معادن مس، آهن، طلا و ذغال سنگ، از این دستگاه برای جدا کردن ذرات درشت (که باید دوباره آسیاب شوند) از ذرات ریز (که آماده فرآوری شیمیایی هستند) استفاده می شود. بدنه این هیدروسیکلون ها معمولاً از فولاد ساخته شده و داخل آن ها با لایه های ضخیم لاستیک ضدسایش یا سرامیک های سخت پوشانده می شود تا در برابر برخورد مداوم سنگ ریزه های تیز دوام بیاورند. طراحی آن ها به گونه ای است که بیشترین بازدهی را در غلظت های بالای دوغاب (Slurry) داشته باشند.

هیدروسیکلون های ماسه گیر یا شن گیر

این دستگاه ها در صنعت آب و فاضلاب و کشاورزی جایگاه ویژه ای دارند. وظیفه حیاتی آن ها محافظت از تجهیزات حساس مانند پمپ ها، نازل های آبیاری قطره ای و مبدل های حرارتی در برابر فرسایش ناشی از ماسه است. در این مدل، آب حاوی شن به صورت مماس وارد شده و ذرات سنگین در مخزن انتهای دستگاه انباشته می شوند. سادگی در نصب، عدم نیاز به برق (در مدل های ثقلی) و طول عمر بسیار بالا، این نوع را به انتخابی استاندارد برای چاه های آب و تصفیه خانه های شهری تبدیل کرده است.

هیدروسیکلون های پلی اورتان

این نوع هیدروسیکلون ها به طور کامل از مواد پلیمری پیشرفته (پلی اورتان) ساخته می شوند. به دلیل وزن بسیار کم و مقاومت فوق العاده در برابر مواد شیمیایی و اسیدها، در صنایع شیمیایی، پتروشیمی و خطوط بازیافت پلاستیک بسیار محبوب هستند. یکی از ویژگی های بارز آن ها طراحی مدولار است؛ یعنی قطعات مختلف به راحتی با پیچ یا کلمپ به هم متصل می شوند که تعمیر و نگهداری را بسیار سریع و ارزان می کند. همچنین شفافیت نسبی برخی مدل ها اجازه مشاهده گرداب داخلی را به اپراتور می دهد.

هیدروسیکلون های روغن گیر

این مدل یکی از تکنولوژی های کلیدی در سکوهای نفتی و پالایشگاه هاست. بر خلاف هیدروسیکلون های معمولی که جامد را از مایع جدا می کنند، این دستگاه برای تفکیک دو مایع با چگالی متفاوت طراحی شده است. به دلیل اختلاف کم چگالی بین روغن و آب، این هیدروسیکلون ها دارای بدنه بسیار کشیده و سرعت چرخش بسیار بالایی هستند تا نیروی گریز از مرکز کافی برای راندن قطرات روغن به مرکز گرداب فراهم شود. این فرآیند برای پیشگیری از آلودگی دریا و محیط زیست توسط پساب های نفتی الزامی است.

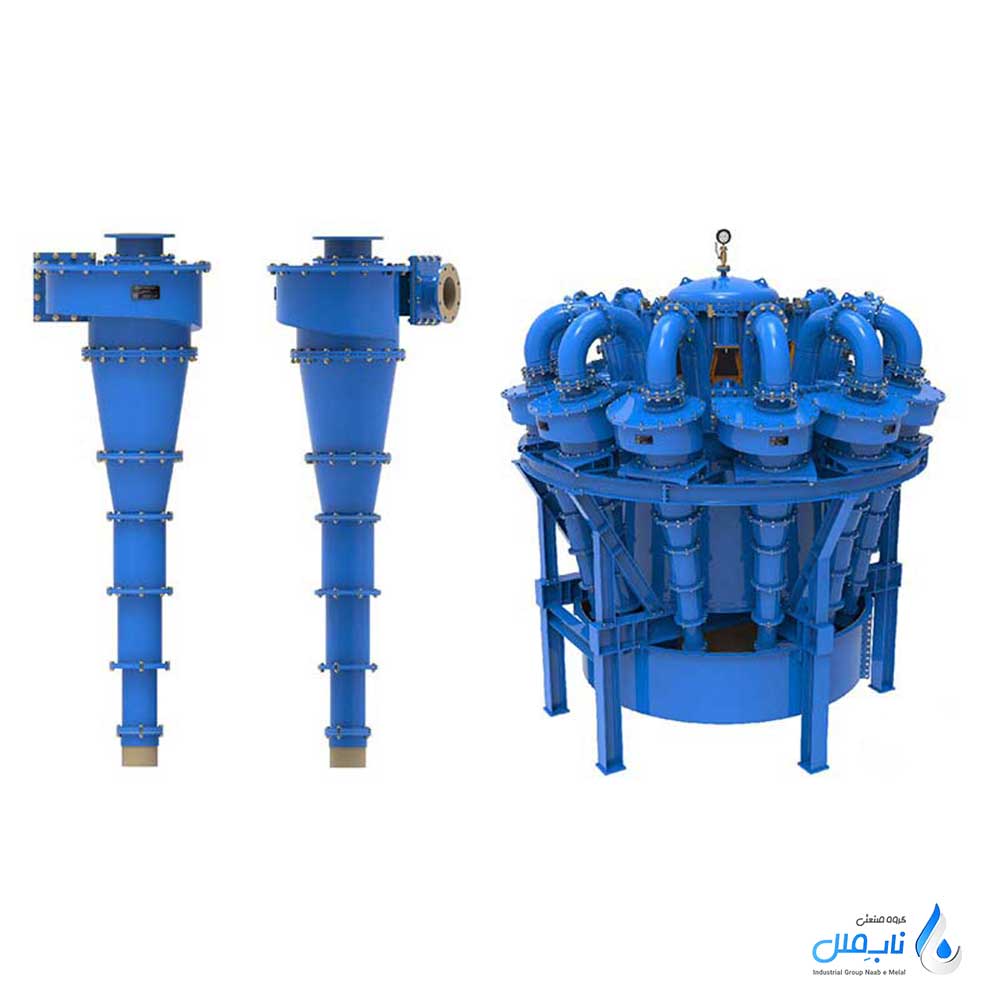

خوشه های هیدروسیکلون

در صنایعی که نیاز به دقت بسیار بالا (جداسازی ذرات زیر ۱۰ میکرون) و در عین حال حجم خروجی زیاد دارند، از یک هیدروسیکلون بزرگ استفاده نمی شود؛ زیرا با بزرگ شدن قطر دستگاه، نیروی گریز از مرکز کاهش می یابد. در عوض، تعداد زیادی هیدروسیکلون کوچک (مثلاً ۱۰ تا ۶۰ عدد) را به صورت دایره ای دور یک مخزن مرکزی می بندند که به آن خوشه یا کلاستر می گویند. این سیستم در کارخانجات تولید سیمان، کاغذسازی و فرآوری کائولن برای رسیدن به بالاترین کیفیت محصول نهایی استفاده می شود.

پارامترهای موثر بر راندمان هیدروسیکلون

• ابعاد و ساختار هندسی دستگاه: ساختار فیزیکی هیدروسیکلون، به ویژه قطر بدنه، نقش تعیین کننده ای در قدرت تفکیک دارد؛ به طوری که هرچه قطر دستگاه کوچک تر باشد، نیروی گریز از مرکز شدیدتری ایجاد شده و ذرات ریزتر با دقت بالاتری جدا می شوند. علاوه بر قطر، ابعاد نازل ته ریز و یافت کننده گرداب نیز بسیار حیاتی هستند؛ تناسب بین این دو خروجی تعیین می کند که چه سهمی از سیال به سمت بالا یا پایین هدایت شود. اگر خروجی ته ریز بیش از حد تنگ باشد، تجمع مواد باعث اختلال در جریان و بازگشت ذرات درشت به بخش سرریز می شود که راندمان تفکیک را به شدت کاهش می دهد.
• فشار ورودی و نرخ جریان: فشار ورودی به عنوان نیروی محرکه اصلی، سرعت چرخشی سیال و در نتیجه شدت نیروی گریز از مرکز را کنترل می کند. با افزایش فشار تا یک حد بهینه، راندمان جداسازی ذرات ظریف بهبود می یابد؛ اما فشار بیش از حد نه تنها باعث تلاطم و اختلال در لایه های جریان می شود، بلکه استهلاک و سایش قطعات داخلی را نیز به شدت افزایش می دهد. ثبات در نرخ جریان نیز برای تشکیل یک گرداب پایدار ضروری است؛ نوسانات ناگهانی در ورودی می تواند باعث شود که بخشی از ذرات سنگین بدون تفکیک شدن، مستقیماً از خروجی بالایی خارج شوند.
• غلظت و ویسکوزیته خوراک: راندمان هیدروسیکلون به شدت تحت تأثیر چگالی و روانی سیال ورودی است. در غلظت های بالای جامد، پدیده تداخل ذرات رخ می دهد که در آن ذرات سنگین به دلیل برخورد با یکدیگر، نمی توانند آزادانه به سمت دیواره حرکت کنند و دقت تفکیک کاهش می یابد. همچنین، ویسکوزیته مایع مانند یک نیروی مقاوم در برابر جداسازی عمل می کند؛ هرچه مایع غلیظ تر باشد، مقاومت در برابر حرکت ذرات بیشتر شده و راندمان افت می کند. در برخی موارد برای بهبود راندمان، با گرم کردن سیال یا رقیق سازی، ویسکوزیته را کاهش می دهند تا ذرات راحت تر تحت تأثیر نیروی گریز از مرکز قرار گیرند.
• ویژگی های فیزیکی ذرات: اساس کار این دستگاه بر اختلاف چگالی بین فازهای مختلف است؛ بنابراین هرچه اختلاف چگالی بین ذرات جامد و مایع بیشتر باشد، جداسازی سریع تر و با کیفیت تر انجام می شود. علاوه بر چگالی، شکل و اندازه ذرات نیز اهمیت زیادی دارد؛ ذرات کروی و صلب به راحتی مسیر حرکت به سمت دیواره را طی می کنند، در حالی که ذرات با اشکال نامنظم یا تخت به دلیل مقاومت هیدرودینامیکی، تمایل دارند همراه با جریان آب از خروجی بالایی خارج شوند. شناخت دقیق توزیع اندازه ذرات ورودی برای تنظیم نقطه برش دستگاه و دستیابی به بالاترین راندمان الزامی است.

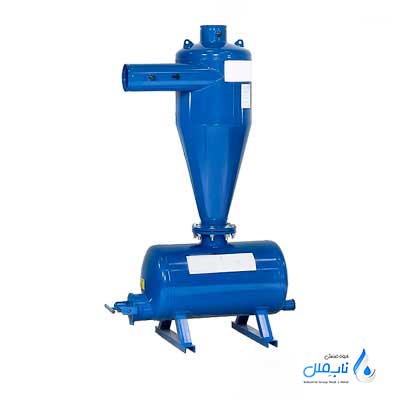

قیمت هیدروسیکلون

قیمت هیدروسیکلون در بازار ایران بسته به جنس بدنه، ابعاد و نوع کاربرد تفاوت چشمگیری دارد. در حال حاضر، مدل های کوچک پلیمری یا فلزی ساده که برای حذف شن و ماسه در آبیاری کشاورزی و چاه های آب استفاده می شوند، معمولاً در بازه قیمتی ۳ تا ۱۸ میلیون تومان قرار دارند؛ این در حالی است که هیدروسیکلون های صنعتی با بدنه ضخیم تر و ظرفیت بالاتر برای صنایع نیمه سنگین بین ۳۰ تا ۹۰ میلیون تومان قیمت گذاری می شوند. برای سیستم های بسیار پیشرفته، خوشه های هیدروسیکلون و مدل های بزرگ معدنی با آسترهای ضدسایش خاص قیمت ها از ۱۵۰ میلیون تومان شروع شده و بسته به ابعاد و برند تولیدکننده، می تواند به چند میلیارد تومان نیز برسد. قیمت های ذکر شده حدودی می باشند و برای اطلاع دقیق از آخرین قیمت این محصولات می توانید با کارشناسان ما در شرکت ناب ملل تماس بگیرید. به طور کلی عوامل موثر بر قیمت هیدروسیکلون شامل موارد زیر می باشد.

• جنس بدنه و نوع پوشش ضدسایش: نوع متریال به کار رفته در بدنه و به ویژه آستر داخلی، بیشترین تأثیر را بر قیمت دارد. هیدروسیکلون های ساخته شده از فولاد کربنی با آستر لاستیکی قیمتی میان رده دارند، در حالی که مدل های ساخته شده از پلی اورتان خالص یا دارای قطعات سرامیکی و کاربید سیلیسیم به دلیل مقاومت فوق العاده در برابر سایش و مواد شیمیایی، قیمت بسیار بالاتری دارند. هرچه محیط کاری خورنده تر یا ساینده تر باشد، هزینه ساخت به دلیل استفاده از آلیاژهای خاص افزایش می یابد.
• ابعاد و ظرفیت عملیاتی: با افزایش قطر بدنه و ارتفاع دستگاه، حجم متریال مصرفی و هزینه های ساخت بالا می رود. هیدروسیکلون های بزرگ که برای تصفیه حجم های بالای سیال طراحی می شوند، گران تر از مدل های کوچک آزمایشگاهی یا کشاورزی هستند. البته در مواردی که نیاز به جداسازی ذرات بسیار ریز است، از سیستم های خوشه ای استفاده می شود که به دلیل پیچیدگی در طراحی مانیفولد و تعداد زیاد مخروط ها، قیمت نهایی به شدت افزایش می یابد.
• تکنولوژی طراحی و دقت جداسازی: هیدروسیکلون هایی که دارای طراحی مهندسی دقیق برای دستیابی به نقطه برش خاص هستند، قیمت بیشتری دارند. وجود ویژگی های جانبی مانند نازل های قابل تنظیم، سیستم های کنترل فشار هوشمند، یا طراحی های خاص برای جداسازی مایع از مایع (روغن گیر) که نیاز به محاسبات هیدرودینامیکی پیچیده دارند، مستقیماً بر هزینه های تحقیق، توسعه و در نهایت قیمت فروش تأثیر می گذارند.
• برند و استانداردهای ساخت: برندهای معتبر بین المللی و داخلی که محصولات خود را طبق استانداردهای دقیق مهندسی تولید کرده و گارانتی های طولانی مدت ارائه می دهند، قیمت بالاتری دارند. همچنین، دریافت گواهی نامه های خاص (مانند استانداردهای ضد انفجار برای صنایع نفت یا استانداردهای بهداشتی برای صنایع غذایی و دارویی) هزینه های بازرسی و تست را بالا برده و منجر به افزایش قیمت محصول نهایی می شود.
• لوازم جانبی و تجهیزات اتوماسیون: یک هیدروسیکلون ساده ثقلی ارزان تر از سیستمی است که مجهز به تابلو برق، سنسورهای فشار و دبی، شیرهای اتوماتیک تخلیه و پمپ های تغذیه است. افزودن هرگونه سیستم مانیتورینگ برای کنترل راندمان به صورت آنلاین و هوشمند، می تواند قیمت پکیج نهایی هیدروسیکلون را تا چندین برابر مدل های دستی ساده افزایش دهد.
• هزینه های حمل ونقل و نوسانات بازار: با توجه به سنگین بودن برخی از این تجهیزات، هزینه های لجستیک و جابه جایی پارامتر مهمی است. همچنین، از آنجایی که مواد اولیه نظیر فولاد، پلیمرهای خاص و قطعات سرامیکی تابع قیمت های جهانی هستند، نوسانات ارزی و قیمت مواد خام در بازار مستقیماً بر قیمت تمام شده هیدروسیکلون تأثیر می گذارد.

نکات مهم در استفاده و نگهداری از هیدروسیکلون

برای حفظ کارایی بالا و افزایش طول عمر هیدروسیکلون، نگهداری اصولی و پایش مداوم پارامترهای عملیاتی ضروری است. در ادامه، نکات کلیدی برای استفاده و نگهداری از این دستگاه را توضیح می دهیم.

• کنترل و ثبات فشار ورودی: عملکرد صحیح هیدروسیکلون مستقیماً به فشار ورودی وابسته است. باید همواره فشار را در محدوده تعیین شده توسط سازنده نگه دارید؛ نوسانات فشار باعث می شود گرداب داخلی به درستی شکل نگیرد و تفکیک مختل شود. نصب یک گیج فشار (مانومتر) دقیق در ورودی دستگاه و چک کردن روزانه آن، اولین گام برای اطمینان از سلامت فرآیند است.
• بازرسی دوره ای پوشش های داخلی: به دلیل برخورد مداوم ذرات جامد با سرعت بالا، دیواره های داخلی هیدروسیکلون به مرور زمان دچار سایش می شوند. لازم است به صورت دوره ای بدنه دستگاه را باز کرده و سلامت آسترهای لاستیکی، سرامیکی یا پلی اورتان را بررسی کنید. نازک شدن این پوشش ها اگر به موقع شناسایی نشود، منجر به سوراخ شدن بدنه اصلی فلزی و ایجاد خسارت های سنگین و توقف خط تولید می شود.
• پایش وضعیت خروجی ته ریز: شکل جریان خروجی از پایین دستگاه بهترین نشانگر عملکرد داخلی آن است. جریان خروجی باید به صورت چتری یا مخروطی بادبزنی باشد. اگر خروجی به صورت یک لوله مستقیم و غلیظ درآمد، نشان دهنده غلظت بیش از حد یا گرفتگی در نازل است که باعث می شود ذرات درشت به سمت سرریز پرتاب شوند و راندمان به شدت افت کند.
• جلوگیری از ورود اجسام خارجی درشت: هیدروسیکلون برای جدا کردن ذرات معلق طراحی شده است، نه اشیاء بزرگ. ورود تکه های بزرگ سنگ، پیچ، یا قطعات پلاستیکی می تواند باعث مسدود شدن آنی نازل ته ریز یا آسیب به “یافت کننده گرداب” شود. نصب یک توری یا صافی در مسیر لوله ورودی، راهکاری ساده و بسیار موثر برای پیشگیری از این حوادث است.
• بررسی آب بندی و اتصالات: به دلیل لرزش های ناشی از سرعت بالای چرخش سیال و فشار کاری، ممکن است پیچ ها و واشرهای آب بندی به مرور زمان شل شوند. نشتی در هیدروسیکلون نه تنها باعث هدررفت سیال و آلودگی محیط کار می شود، بلکه با افت فشار داخلی، دقت جداسازی را نیز کاهش می دهد. آچارکشی دوره ای اتصالات و تعویض به موقع اورینگ ها از نکات مهم نگهداری است.
• شستشو و تخلیه پس از توقف: اگر قرار است دستگاه برای مدتی خاموش بماند، حتماً باید مسیر آن با آب تمیز شسته شود. باقی ماندن دوغاب یا مواد جامد در داخل مخروط باعث رسوب کردن و سفت شدن مواد می شود که در استارت آپ بعدی می تواند منجر به گرفتگی کامل یا عدم توازن در چرخش گرداب شود.
