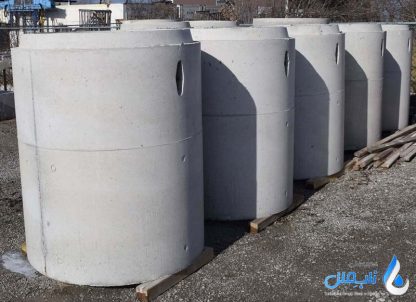

منهول بتنی

در سیستم‌های زیرزمینی شهری، وجود سازه‌هایی برای دسترسی به شبکه‌های انتقال آب، فاضلاب و سایر تأسیسات ضروری است. منهول بتنی به دلیل استحکام، دوام بالا و مقاومت در برابر شرایط محیطی، به عنوان گزینه‌ای محبوب در پروژه‌های عمرانی شناخته می‌شود.

کانالهای دسترسی بتنی به دلیل ویژگی‌های منحصر به فرد از جمله مقاومت بالا، دوام طولانی و قابلیت تطبیق با نیازهای متنوع پروژه‌های زیرساختی، گزینه‌ای ایده‌آل برای کاربردهای شهری و صنعتی به حساب می‌آیند. رعایت استانداردهای ساخت و انتخاب روش مناسب تولید (پیش ساخته یا درجا) از عوامل مهم در تضمین کیفیت و عملکرد مطلوب این سازه‌ها است. با توجه به مزایا و محدودیت‌های موجود در این مدل منهول، برنامه‌ریزی دقیق و استفاده از مشاوره تخصصی در طراحی و اجرا، راهگشای موفقیت در پروژه‌های عمرانی خواهد بود.

منهول بتنی چیست؟

انواع منهول بتنی

منهول‌های بتنی بر اساس کاربرد و نوع طراحی به چند دسته تقسیم می شوند:

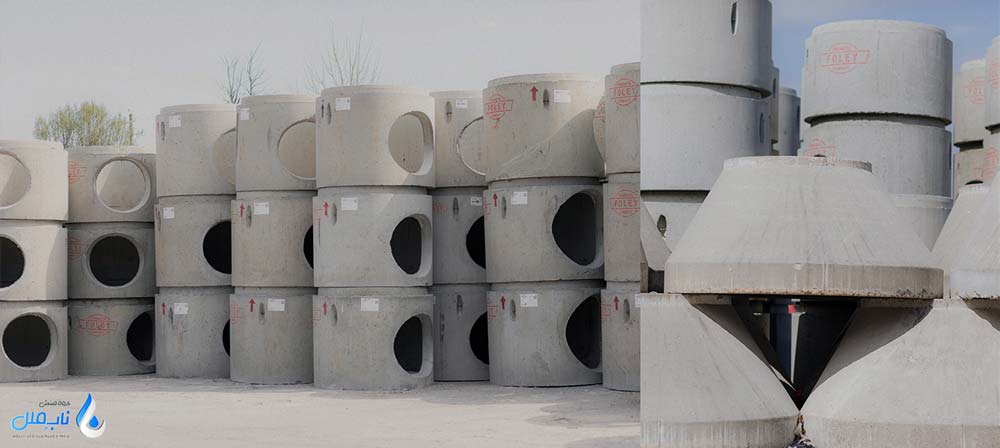

• منهول های پیش ساخته در کارخانه تولید می شوند و سپس به محل پروژه منتقل می شوند. مزیت اصلی آنها، سرعت بالا در نصب و کیفیت یکنواخت است. همچنین کاهش هزینه های نیروی انسانی و صرفه جویی در زمان از دیگر مزایای‌شان است.
• منهولهای بتنی درجا در محل پروژه و با استفاده از قالب بندی و بتن ریزی ساخته می شوند. انعطاف پذیری بالا در طراحی و ساخت از ویژگی های آنها بوده و برای پروژه هایی که طراحی های پیچیده دارند، بسیار مناسب می باشند.
• منهول بتنی مدولار از قطعات پیش ساخته تشکیل شده و در محل مونتاژ می شوند؛ مناسب پروژه هایی هستند که نیاز به تغییرات مکرر در طراحی دارند. آنها همچنین امکان افزایش یا کاهش اندازه و ارتفاع را به راحتی فراهم می نمایند.

اجزای کانال دسترسی بتنی

• بدنه بعنوان قسمت اصلی که به شکل استوانه یا مکعب ساخته می شود و فضای داخلی را تشکیل می دهد. این بخش به گونه ای طراحی شده که بتواند فشارهای جانبی و بارهای وارده از سطح زمین را تحمل کند.
• درپوش بالایی که معمولا از دریچه منهول بتنی یا چدنی استفاده می شود و دسترسی به داخل آدمرو را فراهم می کند. دریچه مذکور باید مقاوم به ضربه و دارای ویژگیهای ضد سرقت باشد.
• پایه یا بیس که در تماس با زمین قرار دارد و استحکام ساختار را تضمین می کند. پایه معمولاً از بتن با مقاومت بالا ساخته می شود تا در برابر نشست زمین مقاوم باشد.
• نردبان یا پله ها که معمولاً از جنس فلزی یا پلاستیکی مقاوم به خوردگی است. این پله ها باید دارای طراحی ارگونومیک باشند تا استفاده از آنها ایمن باشد.

مزایای منهول بتنی

سازه دسترسی از جنس بتن در مقابل منهولهای پلی اتیلنی دارای ویژگیهای منحصر به فردی هستند که آنها را به گزینه ای محبوب در پروژه های زیر ساختی تبدیل کرده است:

• دوام و استحکام بالا: بتن به عنوان یک ماده ساختمانی مقاوم در برابر فشارهای بالا، مانع از تخریب زودرس آنها می شود. این ویژگی باعث افزایش عمر مفیدشان می شود.
• مقاومت در برابر خوردگی: منهولهای بتنی در برابر مواد شیمیایی و شرایط محیطی سخت مقاوم هستند. این مقاومت آنها را برای استفاده در شبکه های فاضلاب با سطح بالای اسیدیته مناسب می کند.
• عایق حرارتی و صوتی: بتن به دلیل خواص عایق بندی طبیعی، انتقال حرارت و صدا را کاهش می دهد. این ویژگی در مناطقی که صدا و حرارت می تواند مشکلاتی ایجاد کند، بسیار مفید است.
• قابلیت تطبیق با شرایط مختلف: آدمروهای بتنی را می توان برای انواع پروژه ها با ابعاد و طرح های مختلف طراحی کرد. این انعطاف پذیری یکی از دلایل اصلی استفاده گسترده از آن هاست.
• اقتصادی بودن بدلیل قیمت مناسب بتن در مقابل فایبرگلاس و پلی اتیلن

معایب چاهک دسترسی بتنی

با وجود مزایای بسیار، منهول‌های بتنی نیز دارای معایبی هستند:

• حمل و نقل و نصب منهول‌های بتنی به دلیل وزن بالا دشوار است. این موضوع نیازمند استفاده از تجهیزات سنگین مانند جرثقیل است.
• زمان بر بودن ساخت درجا: در پروژه هایی که از مدلهای درجا استفاده می شود، زمان بیشتری برای ساخت و بتن ریزی نیاز است. این مسئله ممکن است برنامه زمانی پروژه را تحت تأثیر قرار دهد.
• نیاز به تجهیزات سنگین: نصب‌شان معمولاً به تجهیزات سنگین نیاز دارد که ممکن است هزینه های اضافی به پروژه تحمیل کند.
• حساسیت به ترک: در صورتی که منهول بتنی به درستی ساخته یا نگهداری نشود، احتمال ایجاد ترک در بتن و کاهش عملکرد سازه وجود دارد.

مراحل ساخت و نصب منهول بتنی

• ابتدا طراحی بر اساس نیازهای پروژه، نوع خاک، عمق و شرایط محیطی انجام می شود. طراحی دقیق و استاندارد از اهمیت بالایی برخوردار است.
• آماده سازی محل: شامل خاکبرداری، تسطیح و آماده سازی بستر برای قرارگیری سازه. این مرحله تأثیر زیادی بر دوام و عملکرد منهول بتنی دارد.
• قالب بندی و بتن ریزی: در صورت ساخت درجا، قالب بندی و بتن ریزی مطابق با طراحی انجام می شود. استفاده از بتن با کیفیت بالا و رعایت استانداردهای بتن ریزی بسیار حیاتی است.
• در پروژه هایی که از منهول بتنی پیش ساخته استفاده می شود، قطعات به محل منتقل و با استفاده از جرثقیل نصب می شوند. نصب صحیح و آب بندی مناسب در این مرحله اهمیت زیادی دارد.
• عایق بندی و آب بندی: برای جلوگیری از نفوذ آب و خاک به داخل آدمروی بتنی، درزگیری و آب بندی دقیق انجام می شود. استفاده از مواد عایق با کیفیت بالا می تواند به افزایش عمر مفید آنها کمک کند.
• در مرحله نهایی، درب و تجهیزات داخلی مانند پله ها و لوله‌های ارتباطی نصب می شوند. این تجهیزات باید به گونه ای انتخاب شوند که مطابق با استانداردهای ایمنی باشند.

کاربردهای منهول بتنی

این سازه های دسترسی بتنی در زمینه های مختلفی استفاده می شوند، از جمله:

• برای دسترسی به خطوط لوله فاضلاب و انجام تعمیرات دوره ای.
• جهت بررسی و نگهداری خطوط لوله انتقال آب.
• برای نصب و دسترسی به کابل های برق و مخابرات.
• به منظور جمع آوری و هدایت آبهای سطحی استفاده از منهول‌های بتنی در سیستم های زهکشی به کنترل آب های جاری کمک می کند.
• در پروژه های نفت و گاز، برای محافظت از خطوط لوله و دسترسی آسان به آنها استفاده می شود.

مشخصات فنی آدمروهای بتنی

در طراحی و اجرای سازه‌های دسترسی بتنی، رعایت مشخصات فنی دقیق و استفاده از مصالح استاندارد از اهمیت بالایی برخوردار است. در ادامه یک نمونه مشخصات فنی جامع ارائه می‌شود که می‌تواند به عنوان راهنمایی در پروژه‌های اجرایی به کار رود:

1. جنس بتن

• نوع بتن و مقاومت فشاری:
  • برای کاربردهای عمومی، معمولاً از بتن با مقاومت فشاری 30 مگاپاسکال استفاده می‌شود.
  • در پروژه‌هایی که بارهای سنگین یا شرایط محیطی ویژه (مانند مناطق با تغییرات دمایی شدید یا نفوذ آب بالا) وجود دارد، ممکن است از بتن با مقاومت 35 تا 40 مگاپاسکال استفاده شود.
• اجزای بتن:
  • سیمان: استفاده از سیمان پرتلند یا ضد سولفات تیپ 5 و با کیفیت مطابق با استانداردهای ملی.
  • آب: با نسبت آب به سیمان مطابق با دستورالعمل‌های طراحی بتن جهت دستیابی به مقاومت مورد نظر.
  • سنگدانه‌ها:
    • سنگدانه‌های خشن: سایز 20 تا 40 میلیمتر، مطابق با خواص مورد نیاز بتن.
    • ماده‌های ریز: ماسه یا مواد ریز با کنترل کیفیت برای افزایش انسجام بتن.
• افزودنی‌ها: در برخی موارد، به‌منظور بهبود ویژگی‌های ضدآب و افزایش دوام، از افزودنی‌های شیمیایی (مانند ماده‌های ضدآب یا تأخیر دهنده‌ی رسوب) به ترکیب بتن استفاده می‌شود.

2. میلگردها و آرماتوربندی

• نوع میلگرد:
  • به‌طور معمول از میلگردهای با کیفیت استاندارد استفاده می‌شود. در موارد بحرانی (مانند نقاط اتصال و زوایا) ممکن است از میلگردهای با درجه‌ی بالاتر بهره گرفته شود.
• ابعاد میلگرد:
  • در نواحی اصلی دیواره‌ها معمولاً از میلگردهایی با قطر 12 میلیمتر استفاده می‌شود.
  • در مناطق بحرانی یا نواحی تحت بار بالا، قطر میلگرد ممکن است به 16 میلیمتر افزایش یابد.
• چیدمان میلگرد:
  • دیواره‌ها: میلگردها به صورت افقی و عمودی در فاصله‌های 15 تا 20 سانتیمتر (یا طبق محاسبات دقیق مهندسی) چیده می‌شوند تا تنش‌های وارده (فشاری و خمشی) به خوبی در سازه توزیع شوند.
  • کف سازه: شبکه‌ای از میلگردهای پراکندگی (به فاصله‌های 15 تا 20 سانتیمتر) به‌کار می‌رود تا از ایجاد ترک‌های حرارتی و خمشی جلوگیری شود.

3. ابعاد و ضخامت سازه

• ضخامت دیواره‌ها: بسته به بارهای مورد انتظار و محاسبات مهندسی، ضخامت دیواره‌ها معمولاً بین 20 تا 25 سانتیمتر تعیین می‌شود.
• ارتفاع سازه: ارتفاع سازه در اغلب پروژه‌های شهری بین 120 تا 180 سانتیمتر است. البته این ابعاد می‌تواند بر اساس نیازهای طراحی و کاربرد (مانند فاضلاب، آب‌رسانی یا مخابرات) تنظیم شود.
• کف سازه: ضخامت کف به‌طور معمول 15 تا 20 سانتیمتر در نظر گرفته می‌شود تا علاوه بر تحمل بارهای ورودی، از ایجاد نشتی و ترک‌های ناشی از تغییرات دما جلوگیری شود.

4. اجرای کف و سیستم آب‌بندی

• اجرای کف: کف سازه با بتن مسلح به صورت یکپارچه اجرا شده و میلگردهای پراکندگی به‌عنوان شبکه‌ای جهت افزایش مقاومت خمشی به کار گرفته می‌شوند.
• آب‌بندی:
  • بمنظور جلوگیری از نفوذ آب به داخل یا خروج آن از سازه، از پوشش‌های ضد آب یا افزودنی‌های مخصوص در ترکیب بتن استفاده می‌شود.
  • همچنین در محل‌های اتصال بین کف و دیواره‌ها، استفاده از درزگیرهای ضد آب یا لایه‌های محافظ اضافی توصیه می‌شود.

5. رعایت استانداردها و کنترل کیفیت

• استانداردهای طراحی و اجرا:
  • تمامی طراحی‌ها باید مطابق با آیین‌نامه‌های بتن آرمه، استانداردهای ملی (مانند آیین‌نامه‌های ایران در زمینه بتن) و در صورت نیاز استانداردهای بین‌المللی (مانند ACI) انجام شود.
• کنترل کیفیت:
  • کنترل دقیق در هر مرحله از تولید بتن، آماده‌سازی و نصب میلگردها، و اجرای عملیات بتن‌ریزی و آب‌بندی امری حیاتی است.
  • استفاده از آزمایش‌های میلگردی و بتن (مانند آزمایش‌های تراکم، مقاومت فشاری و غیره) قبل از نصب نهایی، توصیه می‌شود.

ابعاد منهول بتنی

ابعاد این سازه های دسترسی بستگی به نیاز پروژه، ظرفیت فاضلاب و استانداردهای منطقه ای دارد، اما به طور کلی، ابعاد زیر برای منهول های بتنی معمولی مرسوم است:

• قطر معمولی منهول بتنی بین 1000 تا 1500 میلی متر است. در پروژه های بزرگتر یا برای دسترسی به خطوط فاضلاب با ظرفیت بالاتر، قطرها ممکن است تا 2 متر یا بیشتر نیز برسند.
• ارتفاعشان معمولاً از 1.5 تا 3 متر است. ارتفاع ممکن است با توجه به عمق شبکه فاضلاب یا نیاز به دسترسی برای کارگران و تجهیزات، افزایش یابد.
• ابعاد درب منهول بین 600 تا 1000 میلیمتر متغیر است. در برخی موارد، دریچه ها ممکن است برای دسترسی بهتر، بزرگتر باشند.
• ضخامت دیواره‌ها معمولاً بین 150 تا 250 میلیمتر است، بسته به اندازه و عمق منهول. این ابعاد ممکن است بسته به شرایط پروژه و استانداردهای ملی یا محلی تغییر کند، اما این اندازه‌ها رایجترین ابعاد در طراحی منهول‌های بتنی فاضلاب هستند.

قیمت منهول بتنی

 قیمت ادمروهای بتنی تحت تأثیر چندین عامل قرار می گیرد که مهم ترین آن ها عبارتند از:

1. هر چه قطر و ارتفاع بزرگتر باشد، مقدار بتن و مصالح مورد نیاز بیشتر خواهد بود، بنابراین قیمت بالاتر می رود.
2. نوع بتن: استفاده از بتن با کیفیت و مقاومت بالا مانند بتن پر مقاومت یا بتن خاص می تواند قیمت را افزایش دهد.
3. نوع قالب گیری: قالبهای مورد استفاده برای ساخت سازه های دسترسی بتنی نیز تأثیر زیادی بر قیمت دارند. قالب های خاص و پیچیده تر معمولاً هزینه بیشتری دارند.
4. موقعیت جغرافیایی: هزینه حمل و نقل مصالح به محل پروژه و همچنین هزینه نیروی کار در مناطق مختلف می تواند بر قیمت اثر بگذارد.
5. تجهیزات و فناوری تولید: استفاده از تجهیزات پیشرفته و خودکار در تولید منهول بتنی هزینه تولید را افزایش می دهد.
6. اگر منهول نیاز به طراحی خاص برای پروژه ای خاص داشته باشد، هزینه های اضافی طراحی و مهندسی بر قیمت نهایی تأثیر می گذارد.
7. کیفیت مصالح اولیه و قیمت سیمان، ماسه، شن و میلگرد تأثیر زیادی بر هزینه نهایی‌شان دارد. افزایش قیمت این مصالح می تواند به طور مستقیم قیمت منهول بتنی را بالا ببرد.
8. حجم سفارش: معمولاً در صورت خرید به تعداد بالا، قیمت هر واحد کاهش می یابد. سفارش های عمده تخفیف هایی به همراه دارند.
9. مدت زمان تحویل: اگر پروژه نیاز به تحویل سریعترا داشته باشد، ممکن است هزینه بیشتری برای تسریع در تولید و حمل و نقل در نظر گرفته شود.
