کلاریفایر

کلاریفایر یا همان زلال ساز، در واقع قلب تپنده ی هر سیستم تصفیه ای است که با تکیه بر نیروی گرانش، ماموریت سنگین جداسازی ذرات معلق و ناخالصی ها را از دل آب و پساب بر عهده دارد. این دستگاه با کاهش هوشمندانه ی سرعت جریان سیال، به ذرات سنگین فرصت می دهد تا آرام بگیرند و در کف مخزن ته نشین شوند تا در نهایت، خروجی کار، آبی شفاف و آماده برای مراحل بعدی یا بازگشت به چرخه ی طبیعت باشد؛ بنابراین اگر به دنبال راهکاری مهندسی شده و اقتصادی برای حذف کدورت و تولید آبی کریستالی در مقیاس صنعتی هستید، کلاریفایر دقیقاً همان قطعه ی گمشده ی پازل تصفیه خانه ی شماست که با کمترین دردسر، بیشترین شفافیت را به ارمغان می آورد.

کلاریفایر چیست؟

کلاریفایر (Clarifier) در اصطلاح مهندسی آب و فاضلاب، یک تانک ته نشینی ثقلی با طراحی هیدرولیکی دقیق است که وظیفه ی جداسازی فاز جامد از مایع را از طریق کاهش نرخ بارگذاری سطحی بر عهده دارد. در این تجهیز تخصصی، پساب پس از عبور از بخش لخته سازی و با کمک مواد منعقدکننده، وارد ناحیه آرامش مخزن می شود تا ذرات معلق با غلبه بر نیروی درگ هیدرولیکی، بر اساس قانون استوکس در کف مخزن ته نشین شده و تشکیل پتو یا بستر لجن دهند. سیستم های کلاریفایر مدرن با بهره گیری از مکانیسم های لجن روب مکانیکی و سرریزهای کنگره ای، ضمن مدیریت زمان ماند هیدرولیکی، از خروج گریز لجن جلوگیری کرده و با شفاف سازی موثر، شاخص کدورت را به حداقل میزان استاندارد برای واحدهای عملیاتی پایین دست می رسانند.

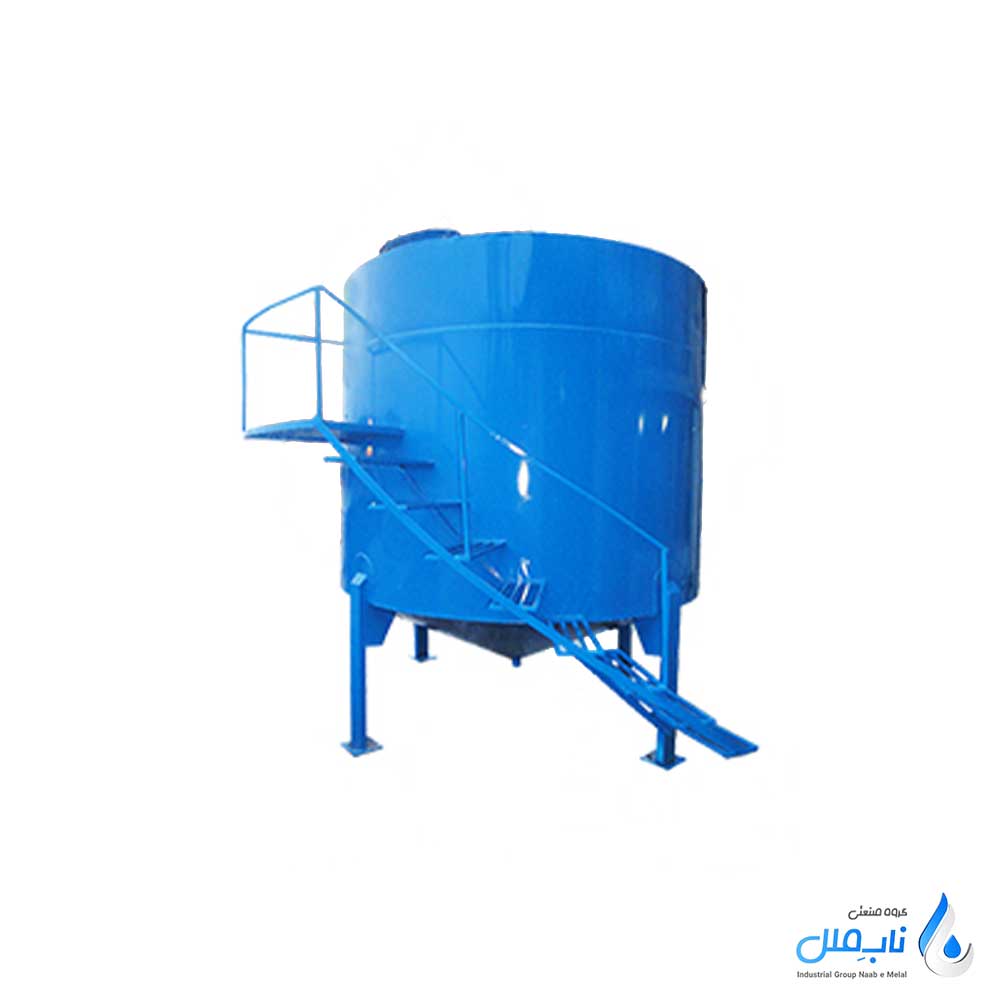

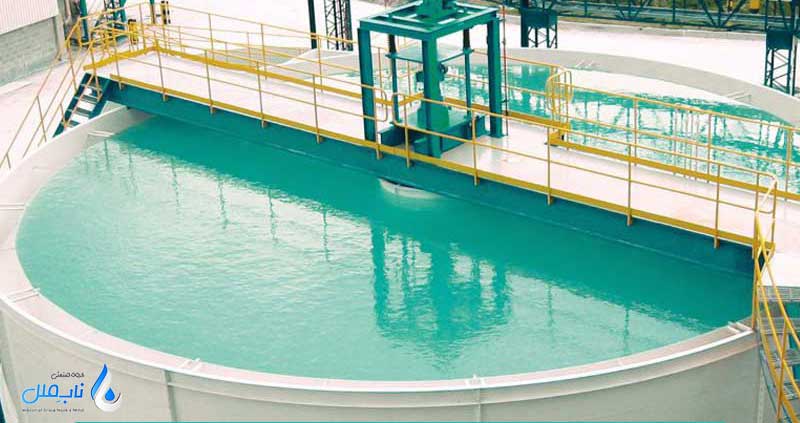

نحوه عملکرد کلاریفایر

فرآیند عملکرد کلاریفایر با ورود جریان آرام و کنترل شده ی پساب به بخش مرکزی یا ورودی مخزن آغاز می شود، جایی که سرعت خطی سیال به شدت کاهش می یابد تا شرایط برای ته نشینی ثقلی مهیا گردد. در این مرحله، ذرات معلق که پیش تر با کمک مواد شیمیایی منعقدکننده به لخته های بزرگتر و سنگین تر تبدیل شده اند، تحت تأثیر نیروی گرانش به سمت کف مخزن حرکت می کنند. طراحی هندسی بدنه و وجود بافل ها (تیغه های آرام کننده) مانع از ایجاد جریان های گردابی و آشفتگی می شود، که این امر به ذرات اجازه می دهد تا بدون مزاحمت، لایه ای از لجن را در کف مخزن تشکیل دهند.
در بخش مکانیکی و پایانی عملیات، بازوهای لجن روب که با سرعت بسیار پایینی در حال چرخش هستند، لجن های ته نشین شده را به سمت چاله مرکزی یا خروجی لجن هدایت می کنند تا از سیستم دفع شوند. همزمان، آب زلال و شفاف شده که در لایه های بالایی قرار دارد، به آرامی از روی لبه های کنگره ای عبور کرده و وارد کانال های جمع آوری  می شود. این چرخه مداوم، تفکیک فیزیکی دقیق میان فاز جامد و مایع را تضمین کرده و خروجی با کمترین میزان کدورت را برای مراحل بعدی تصفیه یا بازگشت به چرخه صنعت آماده می سازد.

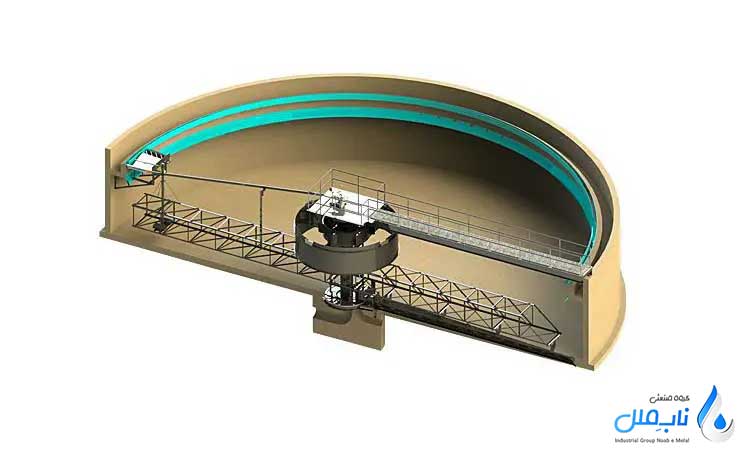

اجزای اصلی دستگاه کلاریفایر

اجزای اصلی یک دستگاه کلاریفایر مهندسی شده، ترکیبی از بخش های سازه ای، مکانیکی و هیدرولیکی است که هماهنگی آن ها باعث تصفیه دقیق می شود. در اینجا اجزای کلیدی را بررسی می کنیم:

• مخزن یا بدنه اصلی: بدنه کلاریفایر که معمولاً به شکل استوانه ای یا مکعب مستطیل ساخته می شود، محفظه اصلی برای نگهداری پساب است. این بخش از جنس بتن مسلح یا فولاد با پوشش های ضدخوردگی اپوکسی (در پکیج های تصفیه فاضلاب صنعتی) ساخته می شود تا در برابر عوامل محیطی و شیمیایی مقاوم باشد.
• بخش ورودی و بافل آرام کننده: پساب از طریق یک لوله مرکزی یا جانبی وارد می شود. برای جلوگیری از تلاطم و آشفتگی جریان، یک محفظه استوانه ای به نام چاهک آرامش یا بافل های ورودی تعبیه شده است. وظیفه این بخش، شکستن انرژی جنبشی آب و هدایت آرام آن به سمت پایین برای شروع فرآیند ته نشینی است.
• سیستم پل و لجن روب: این بخش قلب مکانیکی کلاریفایر است. پل فلزی بر روی دهانه مخزن قرار گرفته و بازوهای لجن روب به آن متصل هستند. این بازوها که در کف مخزن قرار دارند، با سرعتی بسیار پایین می چرخند و لجن های ته نشین شده را به سمت مرکز هدایت می کنند تا از سیستم تخلیه شوند.
• چاله لجن و سیستم تخلیه: در مرکز یا انتهای مخزن، یک بخش قیفی شکل به نام چاله لجن وجود دارد. لجن های جمع آوری شده توسط اسکرپر در این نقطه متمرکز شده و از طریق پمپ های تخلیه لجن یا نیروی ثقل، برای مراحل آبگیری یا هضم فرستاده می شوند.
• سرریزها و کانال های جمع آوری: در قسمت فوقانی مخزن، تیغه های کنگره ای شکل نصب شده اند. آب زلال شده پس از صعود به لایه های بالایی، از میان این کنگره ها عبور کرده و وارد کانال های محیطی می شود. طراحی دقیق این سرریزها مانع از خروج ذرات معلق سبک همراه با آب تصفیه شده می گردد.
• سیستم جمع آوری کف آب: از آنجایی که برخی مواد مثل روغن، چربی و ذرات بسیار سبک روی سطح آب شناور می مانند، سیستمی شامل یک تیغه سطحی تعبیه می شود تا این مواد را از سطح جمع آوری کرده و به مخزن مجزایی هدایت کند تا خروجی نهایی کاملاً شفاف باشد.
• الکتروموتور و گیربکس: نیروی محرکه لازم برای چرخش پل و بازوهای لجن روب توسط یک مجموعه الکتروموتور و گیربکس تامین می شود. این سیستم باید گشتاور بالایی داشته باشد تا بتواند در برابر مقاومت لجن های سنگین کف مخزن دوام بیاورد و حرکتی کاملاً یکنواخت و بدون لرزش ایجاد کند.

کاربردهای کلاریفایر

دستگاه کلاریفایر به عنوان قلب سیستم های جداسازی فیزیکی، وظیفه حذف ذرات معلق و شفاف سازی مایعات را بر عهده دارد. مهم ترین کاربردهای این تجهیز عبارتند از:

• تصفیه آب آشامیدنی شهری: در تصفیه خانه های بزرگ، کلاریفایرها اولین گام برای تبدیل آب رودخانه ها و سدها به آب شرب هستند. این دستگاه با حذف گل ولای، شن و ماسه و ذرات کلوئیدی (کدورت)، شفافیت لازم را ایجاد می کند تا آب برای مراحل بعدی یعنی فیلتراسیون و گندزدایی آماده شود.
• تصفیه ثانویه فاضلاب: در فرآیندهای بیولوژیکی تصفیه فاضلاب، از کلاریفایر برای جداسازی توده های باکتریایی (لجن بیولوژیک) از آب تصفیه شده استفاده می شود. در این مرحله، کلاریفایر اجازه می دهد لجن های مفید به ابتدای سیستم بازگردند و آب صاف از بالای مخزن خارج شود.
• پیش تصفیه سیستم های اسمز معکوس: سیستم های آب شیرین کن صنعتی به ذرات معلق بسیار حساس هستند. کلاریفایر (به ویژه مدل های لاملا) با حذف ذرات فیزیکی قبل از ورود آب به ممبران ها، از گرفتگی زودرس و آسیب به فیلترهای گران قیمت مانند فیلتر شنی جلوگیری کرده و طول عمر کل سیستم را افزایش می دهد.
• جداسازی فلزات سنگین در صنایع آبکاری و معدن: در صنایعی که پساب آن ها حاوی فلزات سمی مانند مس، روی، کروم و سرب است، با افزودن مواد شیمیایی، این فلزات به صورت لخته درآمده و در کلاریفایر ته نشین می شوند. این کاربرد برای جلوگیری از آلودگی محیط زیست و رعایت استانداردهای خروجی فاضلاب حیاتی است.
• بازیافت آب در صنایع کاغذ و مقوا: صنعت کاغذسازی مصرف آب بسیار بالایی دارد. کلاریفایرها در این صنعت برای جدا کردن فیبرها و الیاف چوب از پساب خروجی به کار می روند. این کار هم باعث بازگشت بخشی از مواد اولیه به چرخه تولید می شود و هم امکان استفاده مجدد از آب را فراهم می کند.
• حذف روغن و چربی در صنایع پتروشیمی: در پالایشگاه ها و واحدهای پتروشیمی، کلاریفایرهای مخصوص (مثل مدل های چربی گیر) برای جداسازی روغن های نامحلول و ذرات چرب از آب فرآیندی استفاده می شوند تا آب برای خنک سازی یا تخلیه به طبیعت آماده شود.
• شفاف سازی آب در صنایع غذایی و نوشیدنی: در تولید نوشیدنی ها، عصاره ها و حتی قند و شکر، از کلاریفایر برای حذف ناخالصی های معلق و ذرات گیاهی استفاده می شود تا محصول نهایی کاملاً شفاف و باکیفیت به دست مصرف کننده برسد.

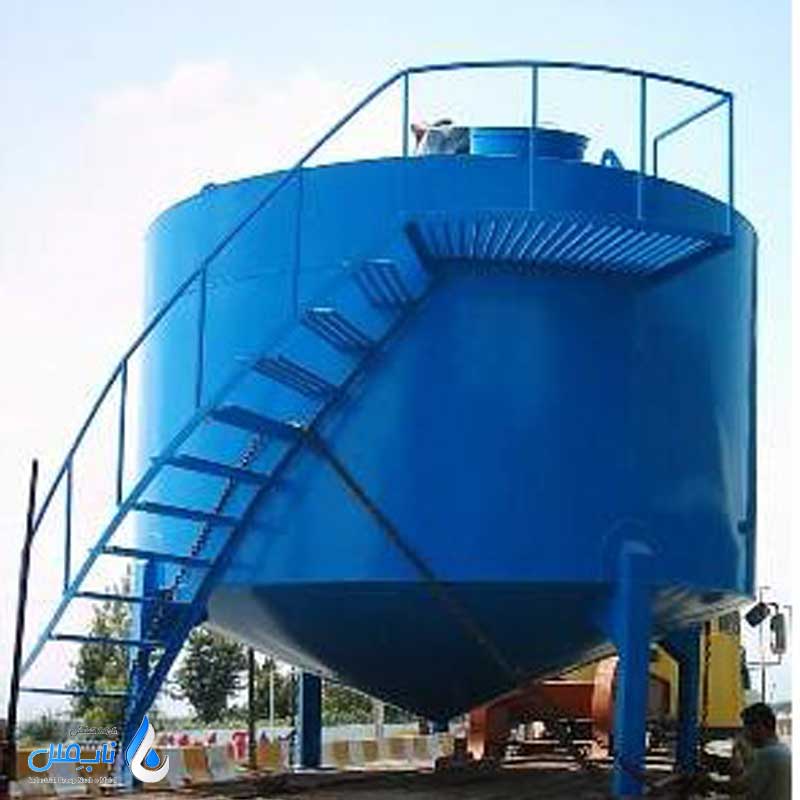

انواع کلاریفایر

در صنعت تصفیه، انتخاب نوع کلاریفایر بر اساس پارامترهایی نظیر دبی ورودی، محدودیت فضا، نوع ذرات معلق و بودجه پروژه انجام می شود. اصلی ترین مدل های مورد استفاده در دنیا شامل موارد زیر می باشد.

کلاریفایرهای دایره ای

این مدل که به عنوان استاندارد طلایی تصفیه خانه های بزرگ شناخته می شود، از یک مخزن استوانه ای تشکیل شده که پساب در آن به صورت شعاعی از مرکز به سمت محیط حرکت می کند. در این سیستم، یک پل فلزی دوار مجهز به بازوهای لجن روب    ، لجن های ته نشین شده در کف را به آرامی به سمت چاله مرکزی هدایت می کند. بازدهی هیدرولیکی بالا و توزیع یکنواخت بار، این مدل را برای تصفیه فاضلاب های شهری و خنک کننده های صنعتی ایده آل کرده است.

کلاریفایرهای مستطیلی

در پروژه هایی که محدودیت عرض زمین وجود دارد یا نیاز به ساخت چندین واحد تصفیه در کنار یکدیگر است، مدل مستطیلی اولویت می یابد. در این مخازن، پساب از یک سمت وارد و پس از طی کردن طول مسیر و ته نشینی ذرات، از سمت دیگر خارج می شود. لجن روبی در این مدل معمولاً توسط سیستم های زنجیره و پارو انجام می گیرد که لجن را به ابتدای مخزن منتقل می کنند. این طراحی برای تصفیه خانه های آب آشامیدنی و صنایعی با دبی بسیار بالا بسیار مقرون به صرفه است.

کلاریفایرهای لاملا یا صفحات مورب

این دستگاه ها راهکاری فوق العاده برای فضاهای کوچک و محدود هستند. در کلاریفایر لاملا، به جای استفاده از مخازن بزرگ، از دسته ای از صفحات موازی با شیب ۵۵ تا ۶۰ درجه استفاده می شود. این صفحات سطح ته نشینی را تا ۱۰ برابر افزایش داده و اجازه می دهند دستگاهی با ابعاد بسیار کوچک، بازدهی یک کلاریفایر بزرگ را داشته باشد. لاملا بهترین گزینه برای حذف فلزات سنگین، جداسازی ماسه و پیش تصفیه سیستم های اسمز معکوس (RO) است.

کلاریفایرهای با بستر لجن

در این تکنولوژی هوشمندانه، جریان آب از پایین به بالا هدایت شده و مجبور می شود از میان توده ای معلق از لجن های قبلی عبور کند. این توده لجن مانند یک فیلتر طبیعی عمل کرده و ذرات ریز ورودی را به خود جذب می کند. این سیستم ها فرآیند لخته سازی و ته نشینی را در یک مرحله ادغام کرده و آبی با شفافیت بسیار بالا تولید می کنند که عمدتاً در نیروگاه ها و تصفیه خانه های آب شرب با کدورت بالا کاربرد دارد.

کلاریفایرهای مکشی

این تجهیزات که از نظر ظاهری مشابه مدل های دایره ای هستند، به جای پارو کردن فیزیکی لجن، از لوله های مکنده در کف مخزن بهره می برند. لجن های ته نشین شده مستقیماً از محل سقوط مکیده می شوند که این امر مانع از ماندگاری طولانی لجن و ایجاد بوهای نامطبوع می شود. این مدل به طور تخصصی در بخش تصفیه بیولوژیکی (لجن فعال) که لجن ها تمایل به معلق شدن دوباره دارند، استفاده می شود.

کلاریفایرهای نوسانی یا پالسی

این مدل نسخه ای پیشرفته از سیستم بستر لجن است که با ایجاد پالس های هیدرولیکی (ضربان) در جریان ورودی، باعث انبساط و انقباض دوره ای لایه لجن می شود. این حرکت نوسانی، تماس بین ذرات معلق و لجن های موجود را به حداکثر رسانده و پایداری سیستم را در برابر تغییرات ناگهانی کیفیت آب ورودی تضمین می کند؛ به همین دلیل در تصفیه آب رودخانه های فصلی که کدورت متغیری دارند، بی رقیب است.

طراحی و ساخت کلاریفایر

فرآیند طراحی و ساخت کلاریفایر با تحلیل دقیق پارامترهای هیدرولیکی و فیزیکوشیمیایی پساب ورودی آغاز می شود. مهندسان در اولین گام، نرخ جریان و بار سطحی را محاسبه می کنند تا ابعاد دقیق مخزن تعیین شود؛ این محاسبات حیاتی است، چرا که اگر سرعت حرکت آب از سرعت ته نشینی ذرات بیشتر باشد، راندمان دستگاه به شدت افت می کند. در طراحی سازه، انتخاب متریال نقشی تعیین کننده دارد؛ مخازن بزرگ معمولاً به صورت بتنی در محل پروژه اجرا می شوند، در حالی که کلاریفایرهای صنعتی و مدل های لاملا به صورت پکیج های فلزی از جنس فولاد کربنی با پوشش های اپوکسی ضدخوردگی یا استنلس استیل در کارخانه ساخته می شوند تا در برابر مواد شیمیایی و رطوبت مقاومت کامل داشته باشند.

در بخش مکانیکال، طراحی سیستم لجن روب قلب تپنده دستگاه محسوب می شود. بازوهای اسکرپر باید با دقت میلی متری طراحی شوند تا بدون ایجاد آشفتگی در جریان آب، لجن های ته نشین شده را به آرامی به سمت خروجی هدایت کنند. انتخاب الکتروگیربکس ها با گشتاور مناسب و سرعت چرخش بسیار پایین (معمولاً کمتر از چند دور در دقیقه) برای جلوگیری از خرد شدن لخته ها الزامی است. همچنین، طراحی دقیق بخش ورودی برای توزیع یکنواخت انرژی جریان و بخش خروجی به صورت دندانه دار برای جمع آوری آب شفاف از سطح، از دیگر جزئیات مهندسی است که تفاوت یک کلاریفایر استاندارد با مدل های معمولی را رقم می زند.

در نهایت، ساخت کلاریفایر با تجهیز آن به سیستم های کنترلی هوشمند به پایان می رسد. در مدل های مدرن، سنسورهای سنجش سطح لجن و آنالایزرهای کدورت سنج در نقاط حساس نصب می شوند تا سرعت تخلیه لجن و میزان تزریق مواد منعقدکننده به صورت خودکار تنظیم شود. تمامی قطعات پس از ساخت، تحت آزمون های دقیق آب بندی و تست های غیرمخرب قرار می گیرند تا از استحکام جوش ها و اتصالات در برابر فشار عظیم هیدرولیکی اطمینان حاصل شود. این رویکرد یکپارچه در طراحی و ساخت، تضمین می کند که کلاریفایر نه تنها در لحظه راه اندازی، بلکه در طول دهه ها بهره برداری، خروجی شفاف و پایداری را ارائه دهد.

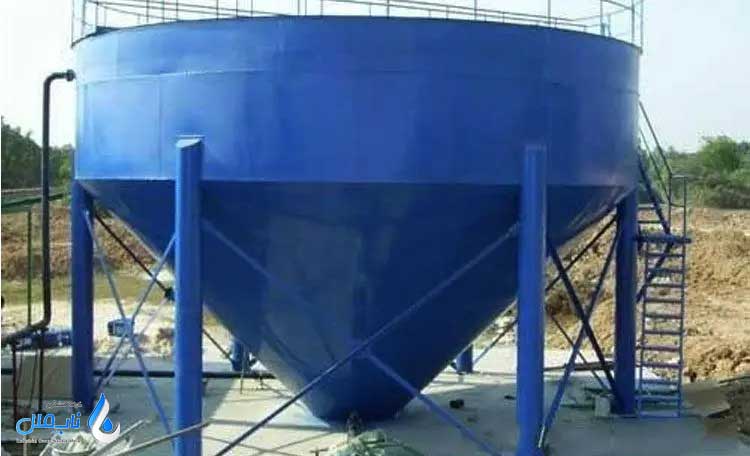

قیمت کلاریفایر و عوامل موثر بر آن

قیمت کلاریفایر در بازار ایران به دلیل وابستگی شدید به قیمت روز ورق های فولادی (کربن استیل یا استنلس استیل)، نرخ ارز (برای قطعاتی نظیر الکتروگیربکس و ابزار دقیق) و همچنین پیچیدگی طراحی هیدرولیکی، بازه بسیار گسترده ای دارد؛ به طور تقریبی، پکیج های فلزی کوچک یا کلاریفایرهای لاملا با ظرفیت های پایین از حدود ۵۰۰ تا ۹۰۰ میلیون تومان شروع می شوند، در حالی که برای سیستم های صنعتی با دبی متوسط، هزینه ها معمولاً در بازه ۲ تا ۶ میلیارد تومان نوسان می کند و در پروژه های بزرگ تصفیه خانه شهری یا صنایع مادر، این ارقام می تواند به بیش از ۱۰ تا ۱۵ میلیارد تومان نیز برسد. با توجه به این نوسانات، نمی توان قیمت ثابتی برای این تجهیزات اعلام نمود. بنابراین برای اطلاع از آخرین قیمت کلاریفایر می توانید با کارشناسان ما در شرکت ناب ملل تماس بگیرید.

• ظرفیت تصفیه و ابعاد دستگاه: اصلی ترین فاکتور قیمت، دبی ورودی آب است. هرچه حجم آب ورودی در ساعت بیشتر باشد، قطر مخزن (در مدل های دایره ای) یا تعداد صفحات (در مدل های لاملا) افزایش می یابد. افزایش ابعاد به معنای مصرف بیشتر فولاد، بتن و تجهیزات مکانیکی بزرگ تر است که مستقیماً قیمت را بالا می برد.
• متریال و جنس بدنه: انتخاب نوع آلیاژ تأثیر شگرفی بر قیمت دارد. کلاریفایرهایی که از فولاد کربنی با پوشش اپوکسی ساخته می شوند، ارزان تر هستند. اما اگر به دلیل خورندگی بالای پساب یا استانداردهای بهداشتی نیاز به استفاده از استنلس استیل باشد، قیمت دستگاه به دلیل گرانی این آلیاژها چندین برابر خواهد شد.
• نوع و مدل کلاریفایر: مدل های پیشرفته تر مانند «لاملا» به دلیل نیاز به صفحات موازی دقیق و طراحی فشرده، قیمت متفاوتی نسبت به مدل های سنتی دایره ای دارند. همچنین کلاریفایرهای «بستر لجن» که نیاز به تجهیزات تزریق شیمیایی و کنترل دقیق هیدرولیکی دارند، معمولاً در رده قیمتی بالاتری قرار می گیرند.
• کیفیت تجهیزات مکانیکی و موتورگیربکس: قلب مکانیکی کلاریفایر، سیستم لجن روب و موتورگیربکس آن است. استفاده از برندهای معتبر اروپایی با گشتاور بالا و طول عمر زیاد، قیمت را نسبت به نمونه های معمولی افزایش می دهد. همچنین نوع پل (ثابت یا دوار) و جنس تیغه های اسکرپر در قیمت نهایی لحاظ می شوند.
• سطح اتوماسیون و ابزار دقیق: یک کلاریفایر می تواند کاملاً دستی و ساده باشد یا به سیستم تابلو برق هوشمند، سنسورهای تشخیص سطح لجن، و نمایشگرهای لحظه ای کدورت مجهز گردد. هرچه سیستم به سمت هوشمندسازی و حذف اپراتور انسانی حرکت کند، هزینه تجهیزات کنترلی به فاکتور نهایی اضافه می شود.
• نوع پوشش و رنگ آمیزی ضدخوردگی: از آنجایی که کلاریفایر همیشه در معرض آب و مواد شیمیایی است، کیفیت سندبلاست و نوع رنگ آمیزی (مانند پوشش های پلی اورتان یا زینک ریچ) بسیار مهم است. ضخامت لایه های رنگ و استانداردهای رنگ آمیزی صنعتی یکی از عوامل پنهان اما موثر در قیمت گذاری تخصصی است.
• هزینه های نصب، راه اندازی و حمل ونقل: کلاریفایرهای بزرگ معمولاً به صورت قطعات جداگانه به محل پروژه ارسال و در آنجا مونتاژ می شوند. هزینه های جرثقیل، جوشکاری در محل، تست های آب بندی و همچنین فاصله محل ساخت تا سایت پروژه، همگی بخش قابل توجهی از بودجه نهایی را به خود اختصاص می دهند.
