ساندویچ پانل که به آن پنل عایق هم گفته می شود، یک سازه پیش ساخته و آماده و یک عنصر کامپوزیتی است که از مواد طبیعی و سازگار با محیط زیست ساخته می شود و برای ساخت سقف، دیوار و کف مورد استفاده قرار می گیرد. این محصول از پنل ها، اتصالات بین آنها، تثبیت کننده ها و یک سیستم پشتیبانی تشکیل شده است.
ایده ساخت این مدل پنلها و استفاده از آن در صنعت ساختمان سازی تحول بزرگی ایجاد کرد و بر روی این صنعت تاثیر بزرگی گذاشت. به طور کلی می توان گفت که استفاده از ساندویچ پنل و پوشش های کامپوزیتی از سال 1930 آغاز شد و این محصولات و پوشش های پیشرفته، بطور گسترده ای برای روکش ساختمانها و ساخت وسایل نقلیه مانند قطار و هواپیما مورد استفاده قرار گرفتند.
ساندویچ پانل چیست؟

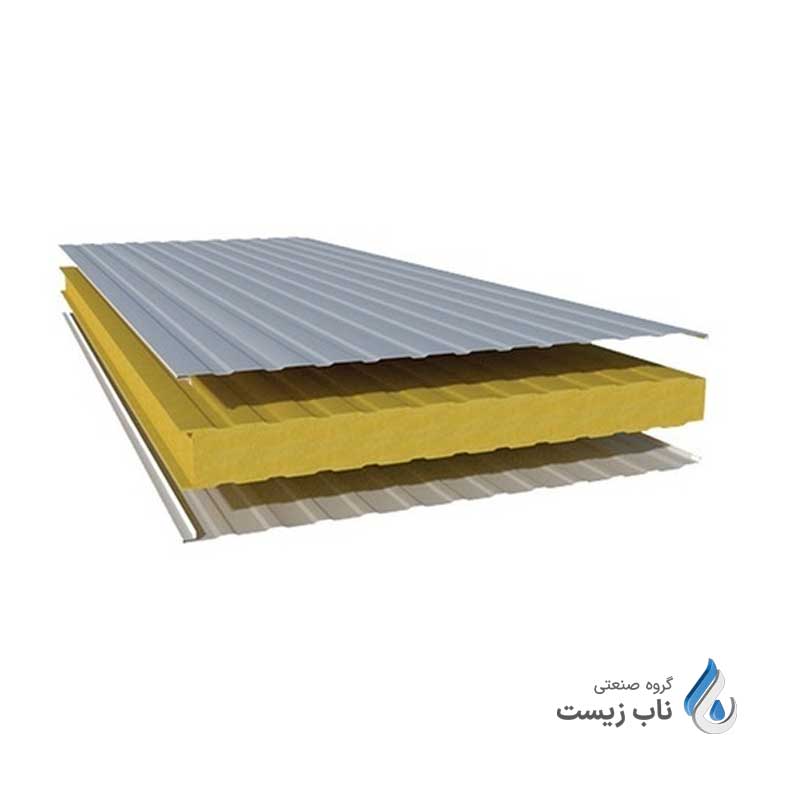

ساندویچ پانل از دو لایه ورق سفت و سخت تشکیل شده است که هر دو لایه به یک هسته سبک و عایق متصل شده اند. لایه ورق داخلی باید در برابر اثرات شیمیایی و فیزیکی و تراکمی که ممکن است از جو داخلی ساختمان ایجاد شود، مقاوم باشد. لایه ورق خارجی باید عایق و در برابر اشعه ماوراء بنفش و تغییرات دما از مقاومت بالایی برخوردار باشد.
معمولا برای لایه های داخلی و خارجی ساندویچ پانل از ورق های گالوانیزه، آلوزینک و آلومینیوم های رنگی استفاده می شود که ضخامت آنها 0.4 و 0.5 میلیمتر می باشد. هسته سبک و عایق میانی هم معمولا از جنس پشم شیشه، پلی استر، پشم سنگ و پلی اورتان می باشد.
کاربردهای ساندویچ پانل
ساندویچ پانل بسیار پرکاربرد و پراستفاده می باشد و در زمینه ها و مکان های مختلفی استفاده می شود. کاربردها و موارد استفاده از این محصول عبارت است از:
- کاربردهای ساندویچ پانل در صنعت
- ساخت سولههای صنعتی
- پوشش سقف و دیوار سالنهای تولید
- ساخت سالنهای بستهبندی و فرآوری مواد غذایی
- تجهیز دفاتر فنی و اداری داخل کارخانهها
- ساخت اتاقهای کنترل و مانیتورینگ صنعتی
- اجرای پارتیشنبندی داخلی در فضاهای صنعتی
- احداث سالنهای نگهداری ماشینآلات
- استفاده در صنایع نفت، گاز و پتروشیمی
- تجهیز سایتهای حفاری و کمپهای پروژهای
- ساخت انبارهای صنعتی و ذخیره مواد اولیه
- کاربردهای ساختمانی و عمرانی ساندویچ پانل
- پوشش خارجی ساختمانهای یک یا چند طبقه
- احداث ویلاها و خانههای پیشساخته
- ساخت دفاتر و فضاهای اداری موقت
- احداث غرفههای نمایشگاهی
- ساخت مراکز فروش و فروشگاههای زنجیرهای
- ساخت نمازخانهها، سرویسهای بهداشتی و حمامهای موقت
- استفاده در ایستگاههای خدمات بینراهی و پمپ بنزینها
- پوشش دیوار و سقف استخرهای سرپوشیده
- تجهیز سالنهای ورزشی و باشگاههای سرپوشیده
- ساخت مراکز خرید و انبارهای توزیع شهری
- کاربردهای ساندویچ پانل در کشاورزی و دامپروری
- ساخت سالنهای مرغداری
- احداث آشیانه دام و گاوداریها
- ساخت انبارها و سیلوهای نگهداری غلات
- تجهیز فضاهای خدماتی در گلخانهها
- ساخت اتاقهای کنترل دما برای بذر یا نهال
- ساخت مراکز بستهبندی محصولات کشاورزی
- کاربردهای نظامی و پشتیبانی ساندویچ پانلها
- ساخت پایگاهها و پادگانهای نظامی
- تجهیز اردوگاههای صحرایی
- ساخت ساختمانهای نگهبانی و امنیتی
- ایجاد مراکز فرماندهی موقت
- پوشش سریع سازههای اضطراری در مأموریتها
- کاربردهای بهداشتی و پزشکی ساندویچ پانل
- ساخت کلین رومها (اتاقهای تمیز)
- تجهیز مراکز مراقبت پزشکی سیار
- ساخت مراکز واکسیناسیون موقت
- احداث داروخانههای صحرایی یا موقت
- سردخانه بیمارستانی و ذخیره دارو و واکسن
- سایر کاربردهای ساندویچ پانل
- ساخت کانکسهای مسکونی، اداری و کارگاهی
- ساخت کیوسکهای نگهبانی و خدماتی
- تجهیز فضاهای پشتیبانی پروژههای عمرانی
- ساخت دفاتر صحرایی مهندسی و اجرایی
- استفاده در صنعت هواپیمایی (آشیانه و دفاتر پشتیبانی)
مزایای ساندویچ پنل
ساندویچ پنل مزیت ها و برتری های زیادی دارد و به دلیل داشتن همین ویژگی ها و مزیت ها، بسیار کاربردی است و دارای طرفداران بسیاری می باشد. این مزایا عبارتند از:
- عایق خوب سرما و گرما است.
- عمر طولانی و مفیدی دارد.
- سبک است و وزن پایینی دارد.
- در برابر زلزله، وزش باد، آسیب های محیطی، رطوبت یا خشکی بیش از اندازه، آتش، اشعه خورشید و شرایط جوی خاص مقاوم و پایدار است.
- قابل شست و شو است و جذب آب بسیار ناچیزی دارد.
- قابل جا به جایی به محل دیگر می باشد.
- باعث صرفه جویی در انرژی و هزینه های مربوط به آن می شود و در نتیجه مصرف انرژی را بهبود می بخشد.
- نگهداری از آن آسان است و هزینه نگهداری از آن پایین می باشد.
- باعث آسانی حمل و نقل و تهیه مصالح می شود.
- بسیار اقتصادی و مقرون به صرفه است.
- باعث کاهش اتلاف وقت می شود.
- سرعت ساخت و ساز را افزایش می دهد.
- دارای بیش از 12 رنگ از جمله قرمز، سفید، آبی، سبز، یشمی، کرم و… می باشد که متناسب با هر سلیقه ای است.
معایب ساندویچ پنل
ساندویچ پانل مانند هر محصول دیگری، علاوه بر مزایا از معایبی نیز برخوردار می باشد که از این معایب می توان به موارد زیر اشاره کرد.
- این محصول به این دلیل که باعث می شود دمای هوا در داخل و خارج ساختمان متفاوت باشد، ممکن است بعد از نصب، ورق فلزی آن از فوم جدا شود.
- استفاده از ساندویچ پنل پشم شیشه و فلزی و مونتاژ آنها، نیاز به تخصص بالایی دارد و در نتیجه باعث افزایش قیمت نصب می شود.
- پنل پشم شیشه دارای ضریب انتقال حرارت بالاتری می باشد.
انواع ساندویچ پانل
ساندویچ پانلها را میتوان بر اساس کاربرد، جنس هسته عایق و نوع روکش به چند دسته اصلی تقسیم کرد که هر کدام ویژگیها و مصارف خاص خود را دارند.
نخست ساندویچ پانل سقفی که برای پوشش سقف ساختمانها، سولهها و سازههای مختلف استفاده میشود، به دلیل قرار گرفتن در معرض مستقیم شرایط جوی، باید مقاومت بالایی در برابر رطوبت، باد، برف و تابش UV داشته باشد؛ این پانلها معمولاً دارای هسته عایق پلییورتان یا پلیایزوسیانورات و روکشهایی از ورق گالوانیزه، آلوزینک یا آلومینیوم با پوششهای ضد خوردگی و UV هستند و شکل هندسی خاصی مانند ذوزنقهای برای هدایت آب باران دارند.
دسته دوم، ساندویچ پانل دیواری است که در دیوارهای خارجی و داخلی ساختمانهای صنعتی، تجاری، مسکونی و انبارها کاربرد وسیعی دارد و به دو صورت پیچی (نصب با پیچ و مهره) و ریلی (نصب بدون پیچ) عرضه میشود؛ این پانلها با هسته عایق پلییورتان، پلیاستایرن یا پشم سنگ و روکشهایی مانند ورق گالوانیزه، آلوزینک، آلومینیوم یا استیل تولید میشوند.
سومین نوع، ساندویچ پانل سردخانهای است که مخصوص اتاقهای سردخانه و فریزرهای صنعتی طراحی شده و با هسته عایق پلییورتان یا پلیایزوسیانورات با دانسیته و مقاومت حرارتی بالا و روکش استیل ضد زنگ یا ورق گالوانیزه با پوشش ضد رطوبت، برای حفظ دمای پایین و جلوگیری از نفوذ بخار و رطوبت مناسب است.
در نهایت ساندویچ پانل کلین روم مخصوص محیطهایی است که نیاز به کنترل گرد و غبار، باکتری و آلودگی هوا دارند مانند آزمایشگاهها و کارخانههای دارویی؛ این پانلها با هسته عایق پلییورتان و روکش آلومینیوم یا استیل ضد باکتری و آنتیاستاتیک ساخته شده و سطحی صاف و بدون درز دارند که قابل شستشو بوده و مقاومت خوبی در برابر مواد شیمیایی دارند.
انواع روکش در ساندویچ پنل
در ساندویچ پنل برای روکش و لایه خارجی از 4 جنس مختلف استفاده می شود و مشتریان می توانند با توجه به نیاز و زمینه کاری خود، جنس مورد نظر خود را انتخاب کنند. روکشها معمولاً در دو سمت ساندویچ پانل (رو و زیر) استفاده میشوند که میتوانند یکسان یا متفاوت انتخاب شوند. انتخاب نوع روکش به نوع محیط، شرایط آبوهوایی، کاربرد پروژه و بودجه بستگی دارد.
- ورق گالوانیزه: ورق فولادی با پوشش روی (Zn) که در برابر خوردگی و زنگزدگی مقاوم است و پرکاربردترین نوع روکش در ساندویچ پانلها محسوب میشود.
- ورق آلوزینک: ترکیبی از آلومینیوم، روی و سیلیکون (معمولاً 55% آلومینیوم، 43.4% روی، 1.6% سیلیکون). مقاومت بسیار بالا در برابر زنگزدگی، شرایط جوی و UV دارد و برای مناطق با رطوبت بالا یا محیطهای خورنده توصیه میشود.
- ورق آلومینیوم: وزن سبک، مقاومت بالا در برابر زنگزدگی و قابلیت انعطاف خوب. ساندویچ پانل با روکش آلومینیوم بیشتر در محیطهای خورنده، سردخانههای صنعتی یا پروژههایی با نیاز به وزن پایین استفاده میشود.
- ساندویچ پانل با ورق استیل ضد زنگ: دارای مقاومت بسیار بالا در برابر اسیدها، مواد شیمیایی و شستوشو. مناسب برای فضاهای بهداشتی، آزمایشگاهها، کلین رومها و صنایع غذایی.
- روکش PVC یا PVDF (پلی وینیلیدین فلوراید): لایهای از پوشش پلیمری روی ورق فلزی برای افزایش مقاومت در برابر اشعه UV، خراش و مواد شیمیایی. اغلب روی ورق گالوانیزه یا آلوزینک اعمال میشود.
- ورق با پوشش پلیاستر: دارای رنگ و ظاهر زیبا، با مقاومت متوسط در برابر UV و خوردگی. گزینه اقتصادی برای پروژههای معمولی.
- ساندویچ پانل با ورق طرحدار یا برجسته: ورقهایی با طرحهای خاص مانند طرح چرمی، آجدار یا مات، برای زیبایی بیشتر یا ایجاد خاصیت ضد لغزش.
- ورق پیش رنگ شده: ورقهای ساندویچ پانل که در کارخانه با رنگهای کورهای رنگ آمیزی شدهاند. دارای تنوع رنگی بالا و کیفیت ظاهری یکنواخت.
لایه میانی ساندویچ پانل
انواع هسته ای که در ساندویچ پانلها بهکار میرود شامل پلییورتان، پلیاستایرن، پشم سنگ، پشم شیشه و حتی گاهی اوقات هستههای خاص مانند XPS یا مواد معدنی مقاوم در برابر آتش است.
پلی یورتان (PU) یکی از رایجترین هستههای ساندویچ پانلهاست که بهدلیل عایق حرارتی فوقالعاده، وزن سبک و مقاومت در برابر نفوذ رطوبت بسیار مورد توجه قرار گرفته است، هر چند در برابر آتش تا حدودی آسیبپذیر است مگر اینکه از نوع کندسوز یا PIR باشد.
پلی ایزوسیانورات (PIR) که نسخهای ارتقاء یافته از پلی یورتان است، مقاومت بهتری در برابر آتش داشته و در بسیاری از پروژههای صنعتی بهکار میرود.
پلی استایرن منبسط شده (EPS) گزینه اقتصادیتری محسوب میشود که عملکرد مناسبی در برابر حرارت دارد اما نسبت به پلی یورتان مقاومت مکانیکی و عایقبندی پایینتری دارد.
نوع دیگر، پشم سنگ است که بخاطر مقاومت بینظیر در برابر آتش و همچنین جذب صوت بالا در ساندویچ پانلهایی که نیاز به عایق صوتی و ضد حریق دارند کاربرد زیادی دارد، گرچه وزن و قیمت بالاتری نسبت به گزینههای پلیمری دارد.
پشم شیشه نیز در همین دسته قرار میگیرد و با وجود اینکه سبکتر از پشم سنگ است، از لحاظ عایق صوتی و حرارتی عملکردی متوسط دارد و نسبت به رطوبت حساستر است.
در برخی شرایط خاص از هستههای XPS (پلی استایرن اکسترود شده) استفاده میشود که از نظر عایقبندی بهتر از EPS است و مقاومت فشاری بالاتری دارد. انتخاب نوع هسته ساندویچ پانل بسته به نیاز پروژه، شرایط محیطی، میزان بودجه و انتظارات عملکردی مانند مقاومت در برابر آتش، صوت و حرارت متفاوت خواهد بود.
اجزای تشکیل دهنده ساندویچ پنل
ساندویچ پنلها در سادهترین تعریف از سه بخش اصلی تشکیل میشوند: لایههای پوششی بیرونی و داخلی و هسته میانی عایق.
لایه بیرونی، که معمولاً از ورقهای فولادی گالوانیزه، آلومینیوم، آلوزینک یا در موارد خاص استیل ضد زنگ ساخته میشود، نقش محافظت از پانل در برابر عوامل محیطی مانند رطوبت، اشعه UV و ضربههای مکانیکی را بر عهده دارد. برای افزایش دوام و تنوع ظاهری این روکش میتوان از پوششهای پلیمری مانند پلیاستر، PVC یا PVDF نیز بهره برد.
هسته مرکزی یا همان لایه عایق، بخش کلیدی در کارایی ساندویچ پانل است؛ جایی که بسته به نیاز پروژه ممکن است از فوم پلییورتان (PU) یا پلیایزوسیانورات (PIR) با دانسیته بالا برای عایق حرارتی قوی، پلیاستایرن منبسطشده (EPS) برای گزینهای اقتصادی و سبک، یا پشمسنگ برای ترکیب عایق صوتی و مقاومت در برابر آتش استفاده شود. این هسته نهتنها انتقال حرارت و صوت را کاهش میدهد، بلکه به پایداری و سختی کل ساختار نیز کمک شایانی میکند.
لایه داخلی، مشابه روکش بیرونی اما گاهی با ضخامت یا پوشش متفاوت، وظیفه محافظت از هسته عایق و تکمیل ظاهر سطح مقابل فضا را دارد. در محیطهایی که نیاز به شرایط ایزوله بهداشتی یا سرمایی ویژهای وجود دارد (مانند سردخانهها یا کلینرومها) انتخاب روکش داخلی مناسب اهمیت ویژهای پیدا میکند.
علاوه بر این سه لایه اصلی، اجزای جانبی در نصب و عملکرد صحیح ساندویچ پانلها بسیار مؤثرند؛ پیچهای سرمتهدار همراه با واشر EPDM تضمین میکنند که پانلها بدون ایجاد نشتی و با فیکس شدن مناسب به سازه متصل شوند، در حالی که نوارهای درزبندی (فوم یا لاستیکی) از نفوذ هوا و انتقال حرارت یا صوت از درزها جلوگیری میکنند. برای اجرای دقیق گوشهها با ساندویچ پانل و نقاط اتصال سقف به دیوار یا پانل به ستون نیز از پروفیلها و فلاشینگهای مخصوص استفاده میشود و در نهایت چسبهای صنعتی و درزگیرها به آببندی کامل و افزایش عمر مفید سازه کمک میکنند.
عوامل موثر بر کیفیت و طول عمر ساندویچ پانل
جنس و کیفیت مرغوب و خوب ساندویچ پنل در کارایی و بهره وری و طول عمر مفید آن موثر است و از همین منظر حائز اهمیت می باشد. در زیر به عوامل موثر بر کیفیت و طول عمر ساندویچ پانل اشاره شده است.
- ورق و عایق استفاده شده در ساخت ساندویچ پنل باید مستحکم و بادوام باشد تا در برابر اثرات مخرب مواد شیمیایی، آلاینده های جوی، تغییرات دما، باد، نور خورشید و رطوبت محیط از آن محافظت کند. اگر ورق و عایق استفاده شده باکیفیت و مرغوب نباشد، خیلی سریع می پوسد و از بین می رود. از سوی دیگر، استفاده از ورق و عایق باکیفیت باعث می شود ساندویچ پنل وزن پایین و مقاومت بالایی داشته باشد.
- هنگام طراحی و ساخت ساندویچ پنل بهتر است به شرایط آب و هوایی محل نصب آن و نوع نگهداری از آن بعد از نصب توجه شود و با توجه به آنها جنس و کیفیت مواد اولیه انتخاب گردد. اینگونه عمر مفید ساندویچ پنل هم افزایش می یابد.
- برای اینکه ساندویچ پنل کیفیت بالا و عمر مفید طولانی داشته باشد، باید هنگام طراحی و ساخت آن به عواملی مانند دانسیته، ضخامت، نوع ورق، نوع عایق میانی، پوشش و رنگ آن توجه شود.
روش های تولید ساندویچ پانل
ساندویچ پنل به 2 روش پیوسته و ناپیوسته تولید و ساخته می شود که در زیر در مورد هر دو روش صحبت شده است.
روش پیوسته
در این روش که به آن کانتینیوس هم گفته می شود، فوم پلی یورتان، ورق گالوانیزه، پلی استایرن و چسب از یک طرف وارد دستگاه می شوند، در اندازه های دلخواه و مشخص شده برش می خورند و از طرف دیگر دستگاه خارج می شوند. روش پیوسته از اولین روش هایی است که برای تولید این محصول از آن استفاده شد. دستگاه هایی که در این روش استفاده می شوند، دارای دو یا چهار رولگیر می باشند که یک ردیف از آنها برای قسمت رویی و ردیف دیگر برای قسمت زیرین پنل استفاده می شود.
روش ناپیوسته
در این روش که به آن دیسکانتینیوس هم گفته می شود، برخلاف روش پیوسته که تمام مواد اولیه ساخت پنل از یک طرف دستگاه وارد و از طرف دیگر آن محصول نهایی خارج می شود، هر قسمت پنل به صورت جداگانه تولید و در نهایت مونتاژ می شوند تا محصول نهایی تولید و به بازار عرضه شود.
از بارزترین تفاوت های روش پیوسته و روش ناپیوسته این است که در روش ممتد نقش انسان ها بسیار کمرنگ است و همه فعالیت ها توسط دستگاه های مکانیزه و پیشرفته انجام می شود اما در روش غیر ممتد، هر بخش توسط نیروی انسانی انجام می شود و روند کار توسط انسان مورد ارزیابی قرار می گیرد.
نصب ساندویچ پنل
ساندویچ پنل باید خیلی دقیق و به صورت اصولی و استاندارد نصب شود تا بتواند راندمان و بازدهی بالایی داشته باشد و به ندرت دچار فرسودگی و آسیب دیدگی شود. به همین دلیل عملیات نصب این محصول بسیار حساس است. مراحل نصب ساندویچ پنل و نکاتی که باید هنگام نصب به آنها توجه داشته باشید، در زیر آورده شده است.
- برای نصب و مونتاژ این محصول حتما از یک تیم مجرب و متخصصان حرفه ای استفاده کنید تا پروسه نصب به خوبی و با دقت انجام شود و سازه از ایمنی لازم و مقاومت کافی برخوردار باشد.
- برای نصب پنل های دیواری و سقفی، حتما از پیچ های واشر دار مخصوص نصب استفاده کنید و به گام پیچ ها و ارتفاع آنها حتما توجه نمایید.
- برای درزبندی بهتر محصول از چسب سیلیکون و نوارهای چسبی استفاده کنید.
- برای اطمینان از آب بندی محل چفت شدن پنل ها، قبل از چفت کردن آنها، محل درزها را با اسپری پلی اورتان پر کنید.
- برای زیرسازی پانل های سقفی به نوع استراکچر سقف اجرا شده و فواصل بین تکیه گاه های اصلی آن توجه کنید.
- هنگام نصب پنل سقفی، محل مناسبی برای فلاشینگ ها و آبروها انتخاب کنید تا علاوه بر زیبایی ظاهری، آب بندی هم کامل انجام شود.
- ساندویچ پانل دیواری نری و مادگی دارد و به همین دلیل بعد از قرار گرفتن در جای مناسب باید با پیچ سرمته گالوانیزه مهار شود.
- برای اینکه در نهایت ظاهر پنل زیبا و چشم نواز باشد، بهتر است از ابتدا پنل ها را به صورت پیوسته در محل قرار دهید.
- بهتر است بدانید بعد از نصب این محصول باید آن را حداقل یک بار در سال تمیز کنید زیرا گرد و غبار، رطوبت بیش از حد و موانع خارجی می توانند خیلی سریع به آن آسیب برسانند، باعث زنگ زدگی یا خراشیده شدن آن بشوند، عمر مفید آن را کاهش دهند، باعث هدر رفتن هزینه ها و در نتیجه افزایش میزان خسارت وارده شوند.
قیمت ساندویچ پانل
قیمت ساندویچ پنل با توجه به پارامترها و عوامل مختلفی نظیر نوع ورق، میزان ضخامت ورق، نوع روکش، رنگ روکش، نوع و جنس عایق، کیفیت عایق، میزان دانسیته عایق، نوع ساخت، کاربرد، کیفیت و نوع روش تولید (کانتینیوز یا دیسکانتینیوز) تعیین و مشخص می شود. البته نوسانات شدید بازار، دلار و ارز نیز بر روی قیمت تمام شده این محصول تاثیرگذار است؛ علت آن هم استفاده از مواد فلزی در تولید آن می باشد.
به طور مثال، قیمت ساندویچ پانل ساخته شده از ورق آلوزینک از قیمت ساندویچ پنل ساخته شده از ورق گالوانیزه بیشتر است. علت آن هم وجود آلومینیوم در این نوع ورق است و اینکه ورق آلوزینک مقاوم تر است و عمر بالاتری دارد. هنگام خرید حتما موارد بالا را بررسی و به آنها توجه کنید تا بتوانید به صورت هوشمندانه عمل کرده و بهترین انتخاب را داشته باشید. شما می توانید قبل از اقدام به خرید و ثبت سفارش خود، با کارشناسان ما در بخش فروش مشورت کنید.
