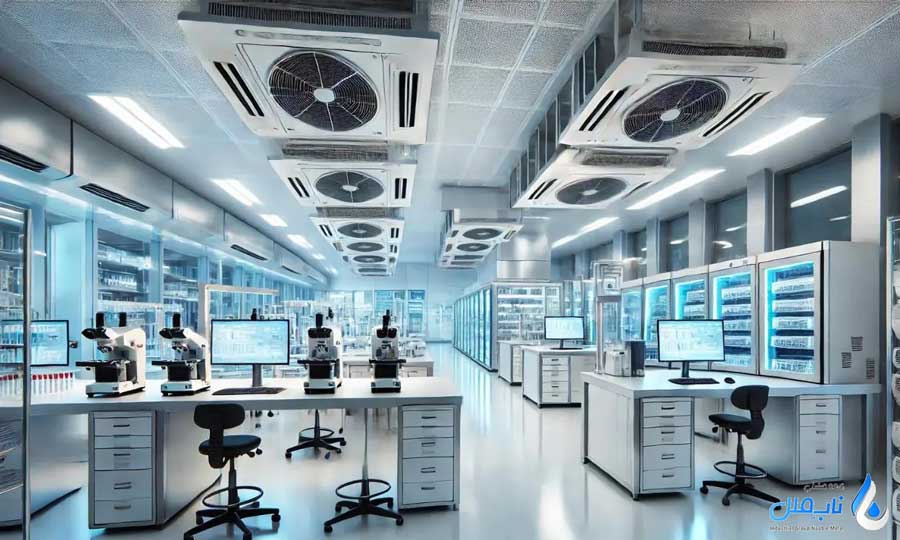

تهویه هوای ساختمان های فرآیندی یکی از مهم ترین بخش های طراحی تأسیسات صنعتی است و نقشی فراتر از تأمین آسایش کارکنان دارد. در بسیاری از صنایع، کیفیت هوا به طور مستقیم بر کیفیت محصول، ایمنی کارکنان، عملکرد تجهیزات و رعایت الزامات قانونی تأثیر می گذارد. به همین دلیل، سیستم های تهویه در این ساختمان ها باید بتوانند شرایط محیطی را با دقت کنترل کرده و از انتشار آلاینده ها جلوگیری کنند.
طراحی صحیح سیستم تهویه علاوه بر کاهش مصرف انرژی، باعث افزایش عمر تجهیزات، کاهش هزینه های تعمیر و نگهداری و ایجاد محیطی ایمن برای فرآیندهای تولید می شود. انتخاب تجهیزات مناسب و رعایت استانداردهای طراحی نیز از عوامل کلیدی در دستیابی به عملکرد مطلوب این سیستم ها به شمار می رود.
ساختمان فرآیندی چیست؟
ساختمان فرآیندی به فضایی گفته می شود که در آن عملیات تولید، فرآوری یا آزمایش مواد انجام می شود و شرایط محیطی نقش مهمی در کیفیت فرآیند دارد. این ساختمان ها در صنایعی مانند داروسازی، صنایع غذایی، پتروشیمی، صنایع شیمیایی، الکترونیک، آزمایشگاه ها و اتاق های تمیز کاربرد گسترده ای دارند. برخلاف ساختمان های اداری، در این محیط ها کنترل دقیق دما، رطوبت، فشار و کیفیت هوا اهمیت بسیار بیشتری دارد.

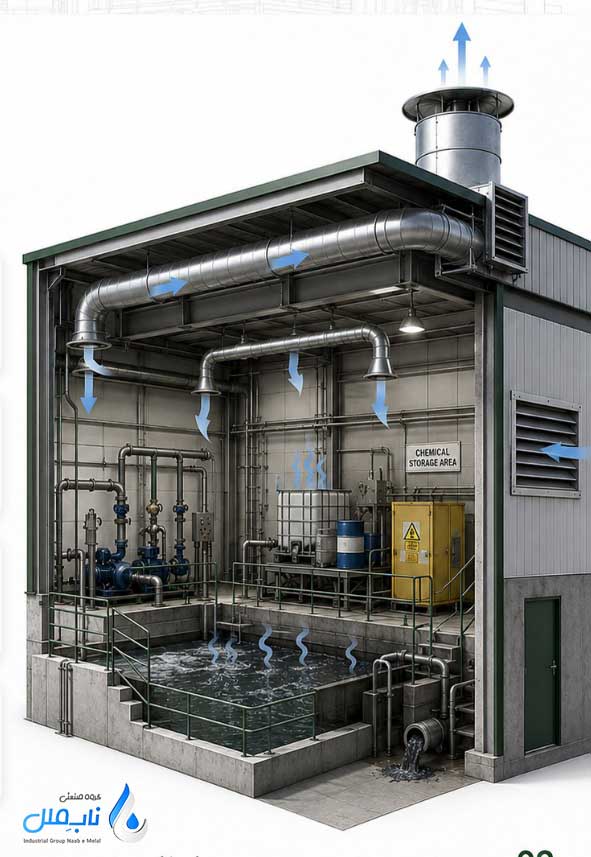

منابع بو، بخارات و گازهای خطرناک در ساختمان های فرآیندی
- فرآیندهای شیمیایی و تولیدی: واحدهای انجام واکنش های شیمیایی از مهم ترین منابع انتشار بخارات و گازهای خطرناک هستند. در این بخش ها ممکن است بخارات اسیدی، حلال های آلی، ترکیبات آلی فرار (VOC) و گازهای سمی تولید شوند که در صورت تهویه نامناسب، سلامت کارکنان و ایمنی محیط را به خطر می اندازند.
- مخازن ذخیره سازی مواد شیمیایی: مخازن نگهداری مواد شیمیایی به خصوص مخزن اسید، به دلیل تبخیر مواد، به ویژه در اثر تغییر دما و فشار، می توانند بخارات خطرناک تولید کنند. استفاده از تهویه مناسب در اطراف این مخازن برای جلوگیری از تجمع بخارات ضروری است.
- خطوط انتقال و نقاط تخلیه مواد: در محل اتصال لوله ها، شیرآلات، پمپ ها و نقاط بارگیری یا تخلیه مواد، احتمال نشت بخارات و گازهای خطرناک وجود دارد. بازرسی و نگهداری منظم این تجهیزات به کاهش انتشار آلاینده ها کمک می کند.
- تجهیزات فرآوری و ماشین آلات: تجهیزاتی مانند راکتورها، خشک کن ها، کوره ها و میکسرها هنگام کار ممکن است دود، بخار یا گاز تولید کنند. استفاده از سیستم تهویه موضعی در نزدیکی این تجهیزات، از انتشار آلاینده ها در محیط جلوگیری می کند.
- فرآیندهای شستشو و نظافت: استفاده از حلال ها، شوینده ها و مواد ضدعفونی کننده در عملیات شستشو می تواند باعث انتشار بخارات شیمیایی و بوهای نامطبوع شود. تهویه مناسب این فضاها برای حفظ کیفیت هوا ضروری است.
- پسماندها و مواد زائد فرآیندی: محل نگهداری پسماندها و مواد آلی می تواند منبع تولید بو و گازهایی مانند سولفید هیدروژن و آمونیاک باشد. مدیریت صحیح پسماند و تهویه مناسب از انتشار این آلاینده ها جلوگیری می کند.
- نشت تجهیزات و خرابی سیستم ها: فرسودگی لوله ها، اتصالات و آب بندی تجهیزات ممکن است باعث نشت مداوم بخارات و گازهای خطرناک شود. تعمیرات دوره ای و پایش نشتی، نقش مهمی در کنترل این منابع دارد.

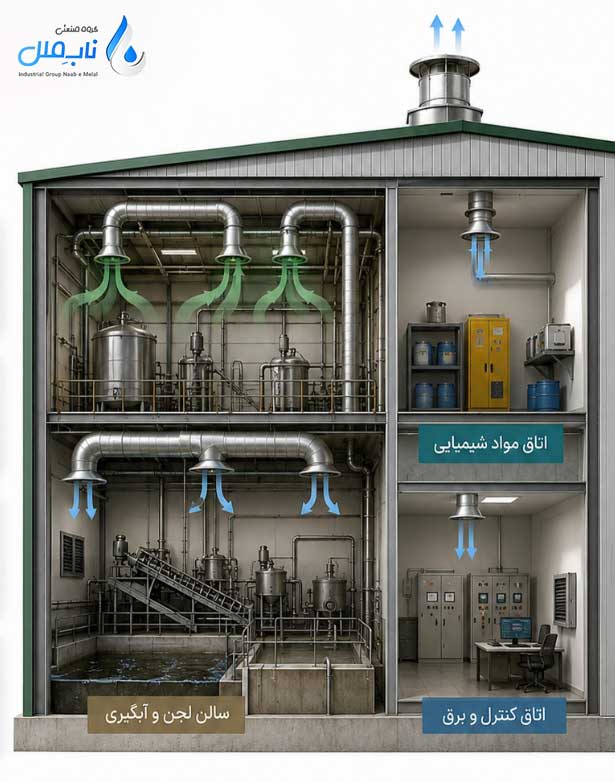

طبقه بندی فضاهای فرآیندی
فضاهای فرآیندی با توجه به نوع فعالیت، میزان تولید آلاینده، حساسیت فرآیند و الزامات ایمنی در گروه های مختلفی قرار می گیرند. این طبقه بندی به مهندسان کمک می کند تا سیستم تهویه، فیلتراسیون و کنترل فشار را متناسب با شرایط هر فضا طراحی کنند.
- فضاهای تولیدی: این بخش ها محل انجام فرآیندهای اصلی تولید هستند و معمولاً بیشترین میزان گرما، بخارات، گردوغبار یا گازهای فرآیندی را تولید می کنند. در این فضاها، سیستم تهویه باید توانایی حذف آلاینده ها و تأمین هوای تازه را به صورت مداوم داشته باشد.
- فضاهای نگهداری مواد اولیه و محصولات: انبارهای مواد اولیه، مواد شیمیایی و محصولات نهایی بسته به نوع مواد ذخیره شده، ممکن است نیازمند کنترل دما، رطوبت و تهویه مناسب باشند. در انبار مواد شیمیایی، جلوگیری از تجمع بخارات و گازهای خطرناک اهمیت ویژه ای دارد.
- فضاهای تمیز: در صنایعی مانند داروسازی، تجهیزات پزشکی و الکترونیک، اتاق های تمیز برای کنترل تعداد ذرات معلق، دما، رطوبت و فشار هوا استفاده می شوند. این فضاها به سیستم های فیلتراسیون پیشرفته و کنترل دقیق شرایط محیطی نیاز دارند.
- فضاهای دارای آلاینده های خطرناک: بخش هایی که در آن ها گازهای سمی، بخارات شیمیایی، گردوغبار قابل اشتعال یا مواد خطرناک تولید می شود، در این گروه قرار می گیرند. در این فضاها معمولاً از تهویه موضعی، اگزاست فن و سیستم های فشار منفی برای جلوگیری از انتشار آلاینده ها استفاده می شود.
- فضاهای خدماتی و پشتیبانی: اتاق های کنترل، آزمایشگاه ها، اتاق تجهیزات، اتاق برق و فضاهای تعمیر و نگهداری در این دسته قرار می گیرند. اگرچه میزان آلودگی در این بخش ها کمتر است، اما برای حفظ شرایط کاری مناسب و عملکرد صحیح تجهیزات، تهویه استاندارد همچنان ضروری است.

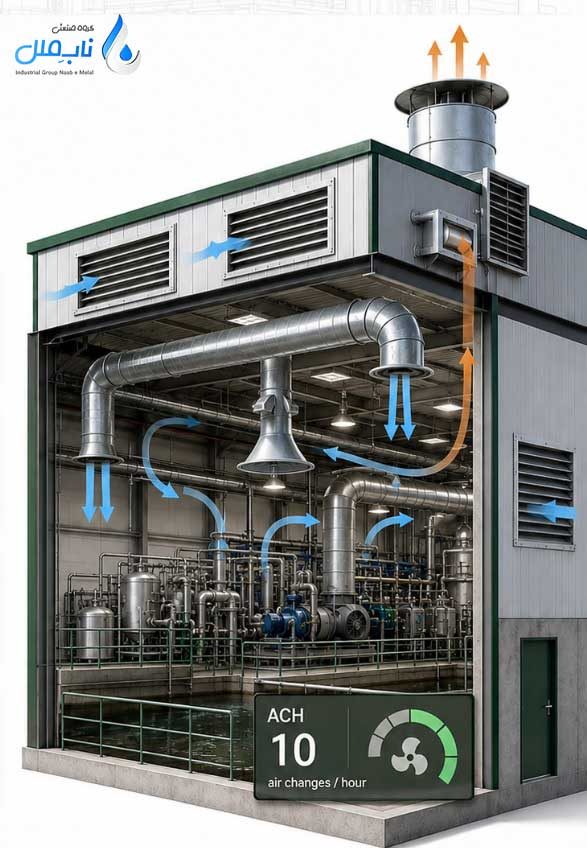

نرخ تعویض هوا در ساختمان های فرآیندی
نرخ تعویض هوا (Air Changes per Hour یا ACH) یکی از مهم ترین معیارهای طراحی سیستم تهویه در ساختمان های فرآیندی است و نشان می دهد هوای یک فضا در طول یک ساعت چند بار با هوای تازه جایگزین می شود. انتخاب نرخ مناسب تعویض هوا به عواملی مانند نوع فرآیند، میزان تولید آلاینده، تعداد کارکنان، تجهیزات موجود و الزامات استانداردهای صنعتی بستگی دارد. هرچه حساسیت فرآیند یا میزان انتشار بخارات، گردوغبار و گازهای خطرناک بیشتر باشد، نیاز به نرخ تعویض هوای بالاتری وجود خواهد داشت تا کیفیت هوا و ایمنی محیط حفظ شود.
انتخاب صحیح نرخ تعویض هوا علاوه بر کنترل آلاینده ها و حفظ شرایط مناسب دما و رطوبت، از تجمع گازهای خطرناک و کاهش کیفیت محصول جلوگیری می کند. با این حال، افزایش بیش از حد این نرخ می تواند مصرف انرژی سیستم های تهویه، سرمایش و گرمایش را افزایش دهد. به همین دلیل، در طراحی ساختمان های فرآیندی باید تعادل مناسبی میان کیفیت هوا، ایمنی و بهره وری انرژی برقرار شود و در صورت امکان از سیستم های کنترل هوشمند برای تنظیم خودکار میزان تهویه بر اساس شرایط واقعی محیط استفاده شود.

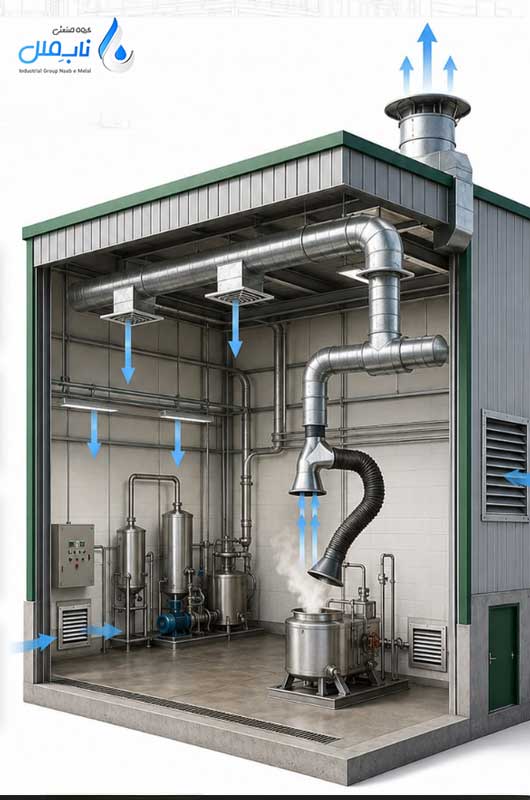

انواع سیستم های تهویه مورد استفاده در ساختمان های فرآیندی
انتخاب نوع سیستم تهویه در ساختمان های فرآیندی به عواملی مانند نوع فرآیند، میزان تولید آلاینده، حساسیت محصول، الزامات ایمنی و شرایط بهره برداری بستگی دارد. هر یک از سیستم های تهویه برای کنترل شرایط محیطی و حذف آلاینده ها کاربرد خاصی دارند و در بسیاری از پروژه ها، ترکیب چند روش مختلف بهترین عملکرد را از نظر کیفیت هوا، ایمنی و بهره وری انرژی فراهم می کند.
تهویه عمومی
تهویه عمومی برای تأمین هوای تازه و خروج هوای آلوده از کل فضای ساختمان استفاده می شود. این سیستم با رقیق کردن آلاینده ها، کنترل دما و رطوبت و ایجاد شرایط مناسب برای کارکنان، کیفیت هوای محیط را بهبود می بخشد و در بسیاری از ساختمان های فرآیندی به عنوان سیستم پایه تهویه به کار می رود.
تهویه موضعی
در این روش، آلاینده ها مستقیماً از محل تولید مانند راکتورها، مخازن، خطوط انتقال یا تجهیزات فرآوری جمع آوری می شوند. تهویه موضعی از انتشار بخارات، دود، گردوغبار و گازهای خطرناک در محیط جلوگیری کرده و یکی از مؤثرترین روش ها برای کنترل آلاینده ها در صنایع فرآیندی محسوب می شود.
سیستم تهویه با فشار مثبت
در این سیستم، حجم هوای ورودی بیشتر از هوای خروجی است و فشار داخل فضا از محیط اطراف بالاتر نگه داشته می شود. این اختلاف فشار مانع ورود گردوغبار، ذرات معلق و آلودگی های خارجی شده و به همین دلیل در صنایع دارویی، غذایی، الکترونیک و اتاق های تمیز کاربرد فراوانی دارد.
سیستم تهویه با فشار منفی
در فضاهایی که گازهای سمی، بخارات شیمیایی یا مواد خطرناک تولید می شوند، از سیستم فشار منفی استفاده می شود. در این حالت، حجم هوای خروجی بیشتر از هوای ورودی است تا از انتشار آلاینده ها به سایر بخش های ساختمان جلوگیری شود و هوای آلوده به صورت کنترل شده تخلیه گردد.
تجهیزات اصلی سیستم تهویه ساختمان های فرآیندی
- هواساز: هواساز یکی از مهم ترین اجزای سیستم تهویه است که وظیفه تأمین، فیلتراسیون، سرمایش، گرمایش و توزیع هوای مطبوع را بر عهده دارد. این دستگاه با تنظیم شرایط هوا، کیفیت محیط را متناسب با نیاز فرآیند حفظ می کند.
- فن تأمین هوا: فن تأمین هوا، هوای تازه را به داخل ساختمان یا بخش های مختلف فرآیندی منتقل می کند. انتخاب ظرفیت مناسب این فن نقش مهمی در تأمین دبی هوای موردنیاز و حفظ فشار مناسب در فضاهای مختلف دارد.
- اگزاست فن: اگزاست فن برای تخلیه هوای آلوده، بخارات، گازها و گرمای اضافی از محیط استفاده می شود. این تجهیز به جلوگیری از تجمع آلاینده ها و حفظ کیفیت هوای ساختمان کمک می کند.
- فیلترهای هوا: فیلترهای هوا ذرات معلق، گردوغبار، آلاینده ها و در برخی موارد میکروارگانیسم ها را از جریان هوا حذف می کنند. نوع فیلتر بر اساس میزان حساسیت فرآیند و کیفیت هوای موردنیاز انتخاب می شود.
- کویل های سرمایش و گرمایش: کویل ها وظیفه تنظیم دمای هوای ورودی را بر عهده دارند و با استفاده از آب سرد، آب گرم یا مبرد، شرایط دمایی موردنیاز فرآیند را فراهم می کنند.
- دمپرهای هوا: دمپرها برای کنترل میزان و مسیر جریان هوا در کانال های تهویه استفاده می شوند. این تجهیزات در تنظیم فشار، توزیع مناسب هوا و افزایش بهره وری سیستم نقش مهمی دارند.
- کانال های انتقال هوا: کانال ها مسیر انتقال هوای تازه و تخلیه هوای آلوده را فراهم می کنند. طراحی و اجرای صحیح کانال کشی باعث کاهش افت فشار، توزیع یکنواخت هوا و بهبود عملکرد سیستم تهویه می شود.
- سیستم کنترل و اتوماسیون: سیستم های کنترل هوشمند با استفاده از حسگرهای دما، رطوبت، فشار و کیفیت هوا، عملکرد تجهیزات تهویه را به صورت خودکار تنظیم می کنند. این تجهیزات علاوه بر حفظ شرایط محیطی، موجب کاهش مصرف انرژی و افزایش راندمان سیستم می شوند.

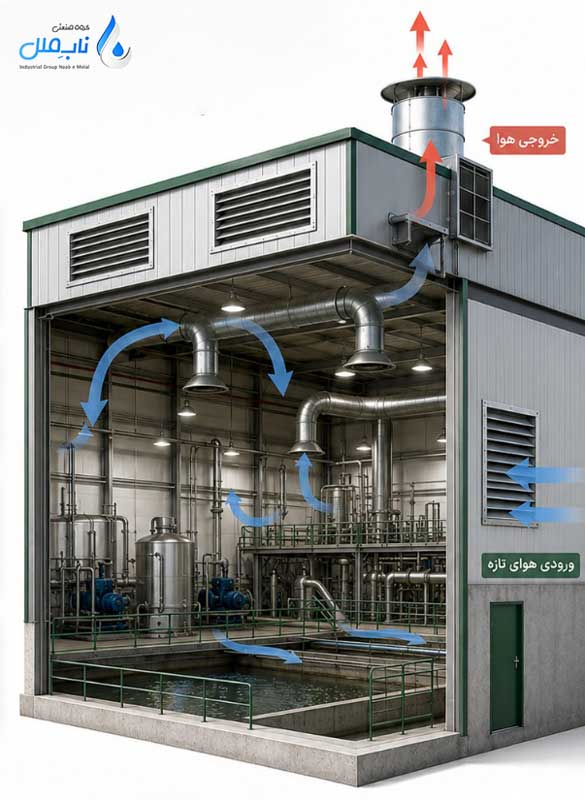

جانمایی ورودی و خروجی هوا در ساختمان های فرآیندی
جانمایی صحیح دریچه های ورود و خروج هوا نقش مهمی در عملکرد سیستم تهویه ساختمان های فرآیندی دارد. دریچه های ورود هوا باید به گونه ای نصب شوند که هوای تازه به صورت یکنواخت در تمام فضای موردنظر توزیع شود، در حالی که دریچه های خروج هوا باید تا حد امکان در نزدیکی منابع تولید بخارات، گازها، گردوغبار یا گرما قرار گیرند تا آلاینده ها پیش از انتشار در محیط جمع آوری و تخلیه شوند. همچنین محل قرارگیری این دریچه ها باید با توجه به نوع فرآیند، ویژگی آلاینده ها و الزامات فشار مثبت یا منفی طراحی شود.
یکی از اصول مهم در جانمایی دریچه ها، جلوگیری از اتصال کوتاه جریان هوا است؛ به این معنا که هوای تازه نباید بدون عبور از فضای کاری مستقیماً وارد دریچه خروجی شود. طراحی صحیح مسیر حرکت هوا علاوه بر بهبود کیفیت تهویه، از ایجاد نقاط بدون گردش هوا، تجمع آلاینده ها و افزایش مصرف انرژی جلوگیری می کند و باعث می شود کل محیط تحت پوشش مؤثر سیستم تهویه قرار گیرد.
نکات مهم هنگام انتخاب سیستم تهویه برای ساختمان های فرآیندی
- نوع فرآیند و آلاینده های تولیدی: اولین گام در انتخاب سیستم تهویه، بررسی نوع فرآیند و آلاینده های تولیدشده است. میزان بخارات، گازهای سمی، گردوغبار یا گرمای تولیدی تعیین می کند که از چه نوع سیستم تهویه و چه ظرفیتی باید استفاده شود.
- الزامات دما، رطوبت و فشار: برخی فرآیندهای صنعتی به کنترل دقیق دما، رطوبت و فشار هوا نیاز دارند. در چنین شرایطی، سیستم تهویه باید بتواند این پارامترها را به طور پایدار و مطابق با نیاز فرآیند حفظ کند. در برخی صنایع، ایرواشر علاوه بر خنکسازی هوا، به تنظیم رطوبت و کاهش ذرات معلق نیز کمک میکند.
- ظرفیت و نرخ تعویض هوا: ظرفیت تجهیزات تهویه باید متناسب با ابعاد ساختمان، تعداد کارکنان، حجم هوای موردنیاز و نرخ تعویض هوا انتخاب شود. انتخاب ظرفیت نامناسب می تواند باعث کاهش راندمان یا افزایش مصرف انرژی شود.
- بهره وری انرژی: مصرف انرژی یکی از مهم ترین معیارهای انتخاب سیستم تهویه است. استفاده از تجهیزات کم مصرف، فن های دورمتغیر، سیستم های بازیابی انرژی و کنترل هوشمند می تواند هزینه های بهره برداری را به میزان قابل توجهی کاهش دهد. استفاده از مبدل حرارتی در سیستمهای بازیابی انرژی میتواند مصرف انرژی تهویه را به میزان قابل توجهی کاهش دهد.
- نگهداری و قابلیت دسترسی: سیستم تهویه باید به گونه ای طراحی شود که بازرسی، سرویس و تعویض قطعاتی مانند فیلترها، فن ها و دمپرها به راحتی انجام شود. سهولت نگهداری، عمر مفید تجهیزات را افزایش داده و از توقف های ناخواسته جلوگیری می کند.
- رعایت استانداردها و ایمنی: سیستم انتخابی باید با استانداردهای مرتبط و الزامات ایمنی صنعت موردنظر مطابقت داشته باشد. رعایت این الزامات علاوه بر حفظ سلامت کارکنان و کیفیت محصول، از بروز حوادث و مشکلات بهره برداری نیز جلوگیری می کند.

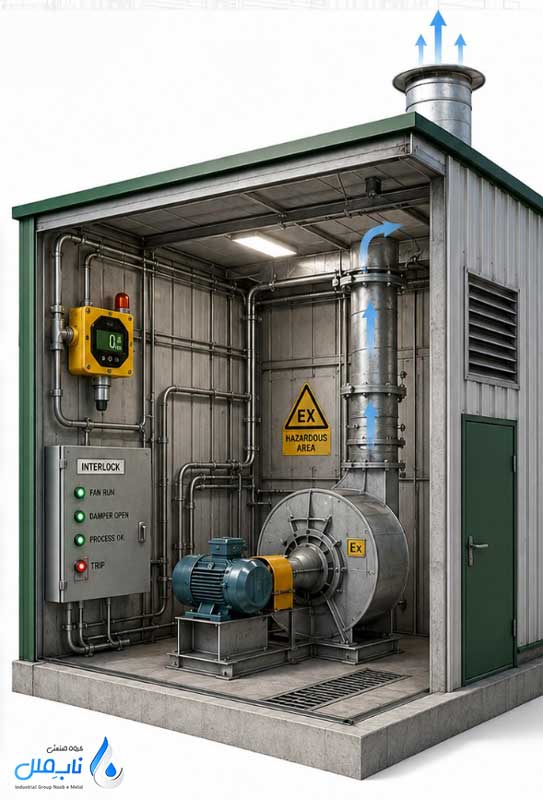

ایمنی و نواحی مستعد انفجار در ساختمان های فرآیندی
در بسیاری از ساختمان های فرآیندی، به دلیل وجود گازهای قابل اشتعال، بخارات حلال ها، گردوغبارهای قابل انفجار یا مواد شیمیایی خطرناک، رعایت اصول ایمنی در طراحی سیستم تهویه اهمیت بسیار زیادی دارد. در صورت تجمع این مواد و وجود یک منبع جرقه، احتمال وقوع آتش سوزی یا انفجار افزایش می یابد. به همین دلیل، سیستم تهویه باید به گونه ای طراحی شود که از تجمع آلاینده های قابل اشتعال جلوگیری کرده و غلظت آن ها را همواره در محدوده ایمن نگه دارد.
نواحی مستعد انفجار بر اساس نوع ماده قابل اشتعال، احتمال انتشار آن و مدت زمان حضور آن در محیط طبقه بندی می شوند. در این فضاها استفاده از تجهیزات ضدانفجار، موتورهای الکتریکی و فن های دارای استاندارد مناسب، سیستم های تشخیص گاز، تهویه مؤثر و حذف منابع ایجاد جرقه ضروری است. همچنین انجام بازرسی و نگهداری دوره ای تجهیزات و رعایت استانداردهای ایمنی، نقش مهمی در کاهش خطر انفجار و حفظ ایمنی کارکنان و تجهیزات دارد.
اصول نهایی طراحی و بهره برداری سیستم تهویه هوای ساختمان های فرآیندی
- طراحی بر اساس نیاز فرآیند: سیستم تهویه باید متناسب با نوع فرآیند، میزان تولید آلاینده ها، شرایط محیطی و الزامات کیفی هر بخش طراحی شود تا بتواند نیازهای عملیاتی و ایمنی را به طور کامل تأمین کند.
- انتخاب تجهیزات مناسب: هواساز، فن ها، فیلترها، دمپرها و سایر تجهیزات باید با ظرفیت و مشخصات فنی مناسب انتخاب شوند تا سیستم با بیشترین راندمان و کمترین مصرف انرژی عمل کند.
- رعایت استانداردهای ایمنی و کیفیت: طراحی سیستم باید مطابق استانداردهای معتبر و الزامات ایمنی انجام شود. همچنین در فضاهای دارای مواد قابل اشتعال یا آلاینده های خطرناک، استفاده از تجهیزات مناسب و رعایت اصول ایمنی ضروری است. در صنایع شیمیایی، برای حذف بخارات اسیدی و گازهای آلاینده، معمولاً اسکرابر گاز در مسیر خروجی سیستم تهویه نصب میشود.
- کنترل و پایش مداوم عملکرد: استفاده از سیستم های کنترل هوشمند و پایش مستمر پارامترهایی مانند دما، رطوبت، فشار و کیفیت هوا، موجب حفظ شرایط مطلوب و افزایش پایداری عملکرد سیستم می شود.
- نگهداری و سرویس دوره ای: بازرسی منظم تجهیزات، تعویض به موقع فیلترها، سرویس فن ها، بررسی کانال ها و رفع ایرادهای احتمالی، از کاهش راندمان سیستم جلوگیری کرده و عمر مفید تجهیزات را افزایش می دهد.
- بهینه سازی مصرف انرژی: استفاده از تجهیزات کم مصرف، تنظیم صحیح نرخ تعویض هوا، جلوگیری از نشتی کانال ها و بهره گیری از سیستم های بازیابی انرژی، هزینه های بهره برداری را کاهش داده و راندمان کلی سیستم تهویه را بهبود می بخشد.
