میکروفیلتراسیون (Microfiltration) یکی از پرکاربردترین روش های جداسازی فیزیکی در صنایع مختلف است که با استفاده از غشاهای نیمه تراوا، ذرات معلق، باکتری ها، رسوبات، کدورت و مواد نامحلول را از سیالات حذف می کند. این فناوری بر پایه جداسازی مبتنی بر اندازه ذرات عمل می کند و قادر است ذرات بسیار ریز در بازه 0.1 تا 10 میکرون را از آب، سیالات فرایندی و محلول های صنعتی جدا کند.
برخلاف فرآیندهایی مانند نانوفیلتراسیون و اسمز معکوس، میکروفیلتراسیون فشار عملیاتی پایین تری دارد، انرژی کمتری مصرف می کند و هیچ گونه تغییر شیمیایی در سیال ایجاد نمی کند. این موضوع باعث شده این تکنولوژی به عنوان یکی از به صرفه ترین و پایدارترین روش های تصفیه اولیه در صنایع مختلف شناخته شود.
میکروفیلتراسیون چیست؟
میکروفلیتراسیون (MF) فرآیند جداسازی فیزیکی است که با استفاده از غشاهای دارای منافذ ریز، ذرات معلق، باکتری‌ها و کدورت آب را بدون تغییر در ترکیب شیمیایی حذف می‌کند. این فناوری به‌عنوان یک مرحله پیش‌تصفیه یا پالایش مستقل، امکان عبور آب و مواد محلول را فراهم کرده و تنها ذرات درشت‌تر از حدود 0.1 تا 1 میکرون را متوقف می‌سازد؛ بنابراین روشی سریع، کم‌مصرف و مؤثر برای بهبود کیفیت آب در کاربردهای صنعتی و بهداشتی است.

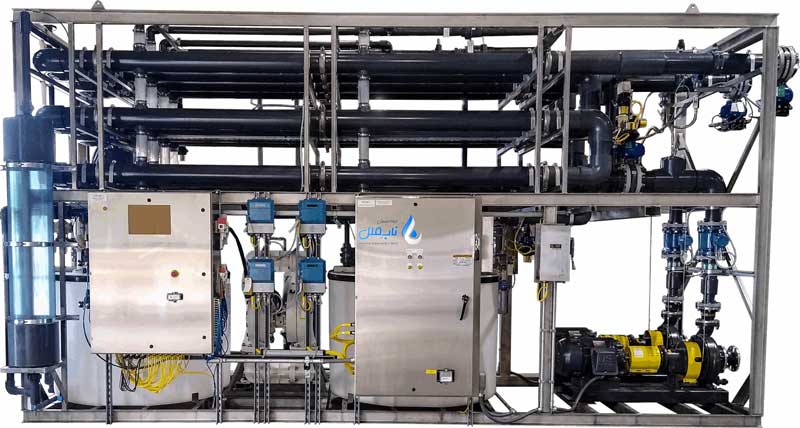

مشخصات فنی دستگاه میکروفیلتراسیون
مشخصات فنی دستگاه های میکروفیلتراسیون بسته به نوع طراحی، ظرفیت و کاربرد صنعتی متفاوت است. با این حال، اجزای اصلی و پارامترهای مهندسی آن ها تقریباً مشابه است. در ادامه مهم ترین مشخصات فنی را توضیح می دهیم.
- نوع ممبران: ممبران های میکروفیلتراسیون معمولاً از جنس PVDF، PES، PP یا PTFE ساخته می شوند و اندازه منافذ آن ها بین 0.1 تا 10 میکرون است. این ممبران ها مقاومت شیمیایی بالا، طول عمر مناسب و عملکرد پایدار در حذف ذرات دارند. رایج ترین اندازه منافذ، 0.2 تا 0.4 میکرون است.
- فشار کاری: فشار کاری سیستم معمولاً پایین بوده و بین 2 تا 5 بار قرار دارد. این ویژگی مصرف انرژی را کاهش می دهد. در مدل های صنعتی، فشار می تواند تا حدود 10 بار نیز افزایش یابد.
- دبی خروجی یا ظرفیت: ظرفیت خروجی دستگاه با توجه به تعداد ممبران ها و کیفیت آب ورودی تعیین می شود. مدل های کوچک بین 500 تا 3000 لیتر بر ساعت، مدل های متوسط بین 3 تا 15 مترمکعب بر ساعت و مدل های صنعتی بزرگ بیش از 50 مترمکعب بر ساعت خروجی دارند.
- جنس بدنه و تجهیزات: بدنه دستگاه معمولاً از استیل 304 یا 316 ساخته می شود. در برخی کاربردها از FRP، PVC یا UPVC نیز استفاده می شود. پمپ ها اغلب از جنس استیل یا چدن و از برندهای معتبر انتخاب می شوند.
- محدوده دمای کاری: بهترین بازه دمایی عملکرد ممبران ها 5 تا 45 درجه سانتی گراد است. برخی ممبران های PVDF و PTFE می توانند دماهای بالاتر، تا 65 یا حتی 80 درجه سانتی گراد را تحمل کنند.
- محدوده pH : ممبران ها معمولاً در بازه pH بین 2 تا 11 به صورت عادی کار می کنند و در فرآیند CIP، تحمل pH گسترده تر (1 تا 13) دارند. این ویژگی امکان شستشوی عمیق و بازیابی عملکرد را فراهم می کند.
- سیستم شستشو: شستشو شامل دو نوع است: شستشوی فیزیکی (Backwash) برای رفع رسوبات سطحی ممبران و شستشوی شیمیایی (CIP) برای پاک سازی کامل از طریق محلول های اسیدی و قلیایی. این دو روش طول عمر ممبران را افزایش می دهند.
- سیستم کنترل و ابزار دقیق: دستگاه به فشارسنج، فلومتر، سنسور دما و سیستم کنترل PLC یا نیمه اتوماتیک مجهز است. این تجهیزات پایش فشار، دبی و شرایط عملیاتی را دقیق و پایدار می کنند.
- اتصالات و لوله کشی: لوله ها معمولاً از جنس استیل یا UPVC هستند و اتصالات می توانند فلنجی، دنده ای یا جوشی باشند. نوع اتصال با توجه به فشار کاری و ظرفیت دستگاه انتخاب می شود.
- مصرف انرژی: با توجه به فشار کاری پایین، مصرف انرژی دستگاه کم است. توان مصرفی پمپ ها بین 1 تا 5.5 کیلووات و در سیستم های بزرگ تا 15 کیلووات می رسد.
- راندمان جداسازی: میکروفیلتراسیون قادر به حذف 95 تا 99 درصد ذرات ریز و باکتری ها است. کدورت آب خروجی معمولاً کمتر از 1 NTU است و آب شفاف و باکیفیت تولید می شود.
- ابعاد و وزن: ابعاد دستگاه بسته به ظرفیت متفاوت است. مدل های کوچک حدود 1×0.5×1.2 متر هستند و مدل های صنعتی بزرگ ممکن است چند متر طول و وزن چند صد کیلوگرم تا یک تن داشته باشند.
- سیستم های ایمنی: دستگاه به سنسور فشار بالا، سیستم محافظت از پمپ در برابر خشک کارکردن و شیرهای اضطراری مجهز است تا عملکرد مطمئن و بدون خطر تضمین شود.

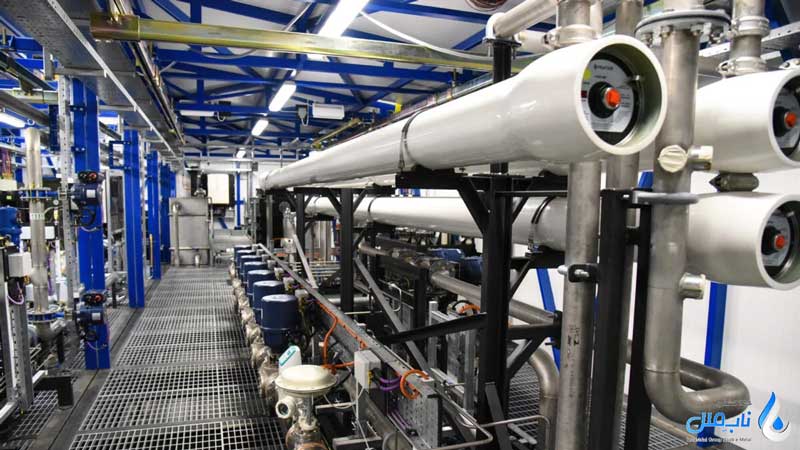

کاربردهای میکروفیلتراسیون
- تصفیه آب و فاضلاب: میکروفیلتراسیون یکی از مراحل اصلی تصفیه آب است و برای حذف ذرات معلق، کاهش کدورت و حذف بخش زیادی از باکتری ها و میکروارگانیسم ها استفاده می شود. این فناوری همچنین به عنوان پیش تصفیه قبل از ورود آب به دستگاه آب شیرین کن صنعتی کاربرد دارد و در تصفیه پساب صنعتی، فاضلاب شهری و بازیافت آب خاکستری مورد استفاده قرار می گیرد.
- صنایع غذایی و نوشیدنی: در صنعت غذا، میکروفیلتراسیون فرآیندی کلیدی برای شفاف سازی آب میوه ها، تصفیه شربت ها، کاهش بار میکروبی مواد اولیه و حذف ذرات ناخواسته بدون استفاده از حرارت است. این روش کیفیت نهایی محصول را بدون تغییر طعم و رنگ حفظ می کند.
- صنایع لبنی: در صنعت لبنیات، از میکروفیلتراسیون برای کاهش بار میکروبی شیر، حذف باکتری ها، جداسازی چربی ها و استانداردسازی ترکیبات شیر استفاده می شود. به کارگیری این فناوری باعث افزایش ماندگاری شیر و بهبود کیفیت محصولات لبنی می گردد.
- صنعت نوشیدنی: در تولید نوشیدنی هایی مانند آب معدنی، آبمیوه شفاف، نوشابه و نوشیدنی های گیاهی، میکروفیلتراسیون برای استریل سازی سرد و حذف مخمرها و کپک ها استفاده می شود. این روش به تثبیت کیفیت نوشیدنی ها کمک کرده و نیاز به نگهدارنده های شیمیایی را کاهش می دهد.
- صنایع دارویی و بیوتکنولوژی: در صنایع دارویی، میکروفیلتراسیون برای فیلتراسیون استریل محلول ها، جداسازی سلول ها در فرآیندهای تخمیری، تولید واکسن ها و خالص سازی محیط های کشت استفاده می شود. دقت بالای این روش، آن را برای فرآیندهای حساس داروسازی بسیار مناسب می کند.
- صنعت نفت و پتروشیمی: در واحدهای پالایشگاهی و پتروشیمی، میکروفیلتراسیون برای جداسازی ذرات جامد، حذف روغن از پساب ها، تصفیه آب نمک ورودی به چاه های تزریق و محافظت از ممبران های RO در واحدهای آب نمک زدایی مورد استفاده قرار می گیرد.
- صنایع شیمیایی: میکروفیلتراسیون در صنایع شیمیایی برای شفاف سازی محلول ها، حذف ذرات ریز، جداسازی رسوبات و کاتالیست ها و بازیابی مواد باارزش استفاده می شود. این فرآیند دقت و پایداری بالایی در جداسازی ارائه می دهد.
- صنایع آرایشی و بهداشتی: در تولید محصولات آرایشی و بهداشتی، این فناوری برای استریل سازی آب و مواد اولیه، حذف ذرات معلق در لوسیون ها و کرم ها و افزایش کیفیت فرمولاسیون نهایی کاربرد دارد و از آلودگی های میکروبی جلوگیری می کند.
- آبزی پروری و پرورش ماهی: در سیستم های پرورش ماهی و آبزیان، میکروفیلتراسیون برای شفاف سازی آب، حذف جلبک ها، کنترل بار میکروبی و تصفیه آب ورودی و خروجی استفاده می شود. این فناوری برای سیستم های مداربسته (RAS) بسیار ضروری است.
- کشاورزی و گلخانه ها: در آبیاری قطره ای و گلخانه ای، میکروفیلتراسیون از گرفتگی نازل ها جلوگیری می کند و با حذف ذرات معلق، کیفیت آب مورد استفاده برای تغذیه گیاه را افزایش می دهد. این روش باعث افزایش راندمان آبیاری می شود.
- صنایع بسته بندی مواد غذایی: در بسته بندی مواد غذایی، میکروفیلتراسیون برای تولید هوای استریل، حذف باکتری ها از گازهای نیتروژن و CO₂ و افزایش ماندگاری محصولات بسته بندی شده در سیستم MAP استفاده می شود.
- صنایع الکترونیک و نیمه هادی: در این صنایع، کیفیت آب فرایندی اهمیت حیاتی دارد. میکروفیلتراسیون به عنوان مرحله اصلی فیلتراسیون ذرات بسیار ریز از آب فوق خالص استفاده می شود و از ورود آلودگی به تجهیزات حساس جلوگیری می کند.
- پروژه های محیط زیستی: این فناوری در حذف میکروپلاستیک ها، تصفیه آب های سطحی، پالایش فاضلاب شهری و تصفیه آب باران کاربرد دارد. دقت بالا در حذف ذرات کوچک، آن را برای پروژه های زیست محیطی بسیار مؤثر کرده است.
- استخرها و مجموعه های ورزشی: در استخرها، میکروفیلتراسیون برای شفاف سازی آب، حذف ذرات معلق و کاهش نیاز به کلر استفاده می شود. این روش کیفیت آب استخر را به طور محسوس افزایش می دهد.
- صنایع نساجی: در صنعت نساجی، میکروفیلتراسیون برای جداسازی رنگدانه های ریز، شفاف سازی پساب رنگرزی و بازیافت آب مورد استفاده قرار می گیرد. این کار باعث کاهش مصرف آب و تولید پساب آلوده می شود.
- آزمایشگاه ها: در فرآیندهای آزمایشگاهی، این فناوری برای فیلتراسیون استریل نمونه ها، جداسازی سلول ها و میکروب ها و آماده سازی محلول های حساس استفاده می شود.

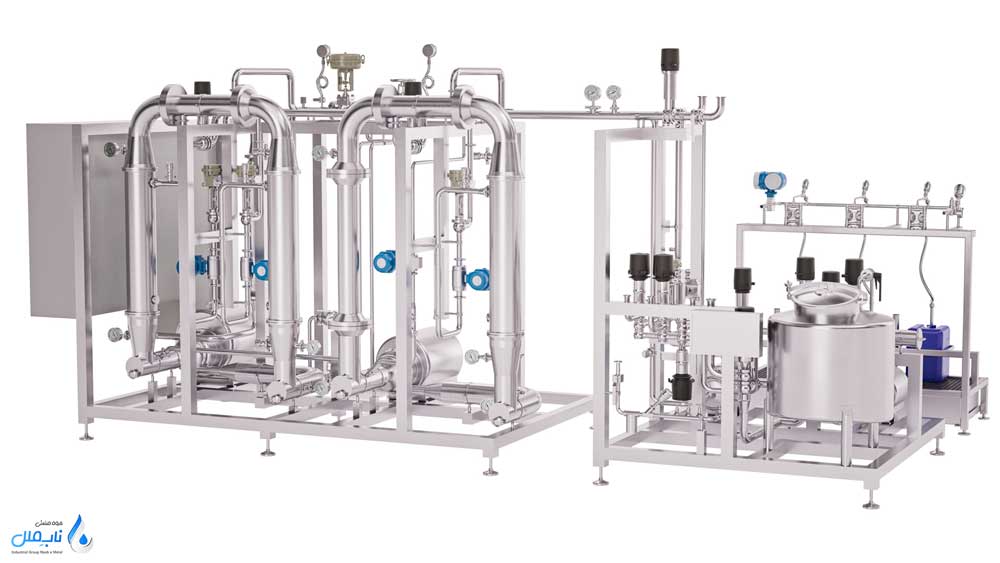

انواع سیستم های میکروفیلتراسیون
میکروفیلتراسیون یکی از فناوری های مهم جداسازی غشایی است که برای حذف ذرات معلق، باکتری ها و کاهش کدورت استفاده می شود. این سیستم ها در مدل های تحت فشار، ثقلی، غوطه ور، سرامیکی، پلیمری و جریان متقاطع طراحی می شوند و هر کدام ویژگی ها و کاربردهای خاص خود را دارند.
سیستم میکروفیلتراسیون تحت فشار
در این روش، جریان آب یا سیال با استفاده از پمپ و فشار مثبت از سطح غشا عبور می کند. غشاها معمولاً به شکل کارتریج یا ماژول های لوله ای و صفحه ای طراحی می شوند. این نوع سیستم ها برای حذف ذرات معلق، باکتری ها، گل ولای و کدورت در کاربردهای صنعتی و تصفیه خانه ای استفاده می شوند. راندمان بالا، سادگی بهره برداری و قابلیت تمیزکاری از ویژگی های مهم این سیستم است.
سیستم میکروفیلتراسیون ثقلی
در این روش، عبور آب از غشا بدون استفاده از پمپ و تنها با نیروی وزن و اختلاف ارتفاع انجام می شود. این سیستم بیشتر در کاربردهای کم فشار و کم دبی مانند تصفیه اولیه آب های سطحی، پساب های کشاورزی یا استفاده های آزمایشگاهی کاربرد دارد. هزینه پایین و مصرف انرژی بسیار کم از مزایای این نوع میکروفیلتراسیون است، هرچند دبی خروجی نسبتاً محدود است.
سیستم میکروفیلتراسیون غوطه ور
در این تکنولوژی، مجموعه غشاها به صورت غوطه ور داخل مخزن آب یا پساب قرار می گیرند و با ایجاد مکش ملایم، آب از سطح غشا عبور می کند. این سیستم در تصفیه فاضلاب شهری و صنعتی برای جداسازی مواد جامد، باکتری ها و حذف کدورت بسیار کاربرد دارد. نگهداری آسان، مصرف انرژی کمتر و امکان شستشوی دوره ای با هوا از ویژگی های کلیدی آن محسوب می شود.
سیستم میکروفیلتراسیون سرامیکی
در این سیستم از غشاهای سرامیکی با دوام بالا استفاده می شود که مقاومت حرارتی، شیمیایی و مکانیکی فوق العاده ای دارند. این نوع میکروفیلتراسیون برای صنایع سنگین مانند پتروشیمی، غذایی، دارویی و پالایشگاه ها مناسب است. طول عمر طولانی و قابلیت شست وشوی کامل، آن را برای شرایط سخت عملیاتی ایده آل می سازد.
سیستم میکروفیلتراسیون پلیمری
این سیستم از غشاهای پلیمری ساخته شده از موادی مانند PVDF یا PES بهره می برد. انعطاف پذیری بالا، قیمت مناسب و توانایی حذف ذرات ریز از مزایای این نوع غشا است. این سیستم ها در تصفیه آب شرب، پیش تصفیه اسمز معکوس و جداسازی میکروارگانیسم ها کاربرد فراوان دارند.
سیستم میکروفیلتراسیون جریان متقاطع
در این فناوری، سیال به صورت موازی با سطح غشا حرکت می کند و بخشی از آن از غشا عبور کرده و بخش دیگر با حرکت پیوسته، ذرات تجمع یافته روی غشا را جدا می کند. این روش باعث کاهش گرفتگی غشا شده و برای کاربردهایی با ذرات ریز و حساس به گرفتگی مناسب است. صنایع لبنی، غذایی و دارویی از مصرف کنندگان اصلی این نوع سیستم هستند.
نحوه عملکرد میکروفیلتراسیون
میکروفیلتراسیون یک فرآیند غشایی است که با عبور سیال از میان غشاهایی با منافذ بسیار ریز، ذرات معلق، کدورت و میکروارگانیسم ها را جدا می کند. در این فناوری، جریان سیال معمولاً به دو بخش تقسیم می شود: جریان عبوری که از غشا می گذرد و خروجی تمیز یا تصفیه شده تولید می کند و جریان تغلیظ شده که حاوی ذرات جداشده و ناخالصی ها است و از سیستم خارج می شود.
عملکرد میکروفیلتراسیون بر اساس فیزیکی بودن فرآیند است و هیچ ماده شیمیایی به سیال اضافه نمی شود. غشاها می توانند به شکل الیاف توخالی، صفحات مارپیچی، لوله ای یا سرامیکی باشند و اندازه منافذ آنها معمولاً بین 0.1 تا 10 میکرون است. در سیستم های جریان متقاطع، بخشی از سیال موازی سطح غشا حرکت می کند و ذرات را از سطح آن می شوید، که باعث کاهش گرفتگی غشا و افزایش طول عمر آن می شود.
سیستم های تحت فشار با پمپ، جریان لازم برای عبور سیال از غشا را ایجاد می کنند و سیستم های ثقلی یا غوطه ور از اختلاف فشار طبیعی یا مکش جزئی برای عبور سیال استفاده می کنند. در نهایت، میکروفیلتراسیون امکان تولید آب شفاف و با کیفیت بالا را با مصرف انرژی کم و بدون تغییر خواص شیمیایی یا طعم سیال فراهم می کند و به همین دلیل در صنایع آب و فاضلاب، غذایی، دارویی، لبنی و بسیاری دیگر کاربرد گسترده دارد. اگر نیاز به حذف ذرات بسیار ریز و پروتئین ها دارید، ترکیب میکروفیلتراسیون با اولترافیلتراسیون می تواند بهترین نتیجه را ارائه دهد.

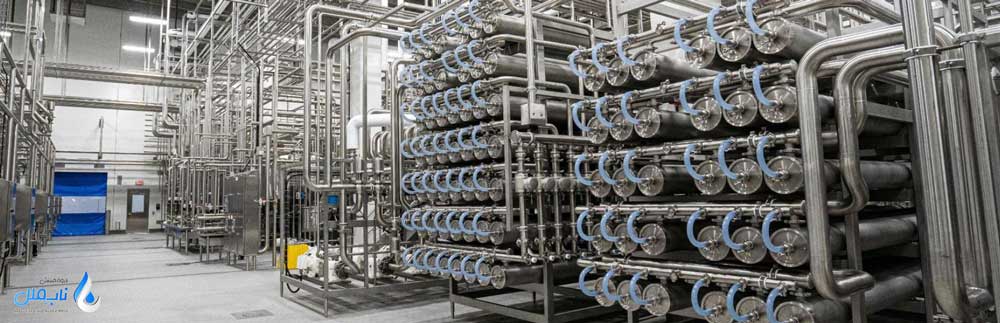

مزایای استفاده از میکروفیلتراسیون
- حذف ذرات معلق، کدورت و میکروارگانیسم ها بدون نیاز به مواد شیمیایی
- تولید آب و سیالات با کیفیت بالا و شفافیت زیاد
- کاهش مصرف انرژی نسبت به روش های سنتی تصفیه
- حفظ طعم، رنگ و خواص شیمیایی سیال
- طول عمر بالای ممبران ها در سیستم های استاندارد
- کاهش گرفتگی و نیاز کمتر به شستشوی شیمیایی در سیستم های جریان متقاطع
- انعطاف پذیری در کاربردهای صنعتی، غذایی، دارویی و آبزی پروری
- امکان ترکیب با فناوری های دیگر مانند اسمز معکوس و MBR
- بهبود کیفیت آب در خطوط تولید و کاهش هزینه های نگهداری تجهیزات
- عدم تولید پساب شیمیایی و سازگار با محیط زیست
محدودیت های میکروفیلتراسیون
- عدم توانایی حذف کامل مواد محلول و نمک ها
- نیاز به پیش تصفیه برای آب های با ذرات معلق بالا
- گرفتگی ممبران ها در صورت کیفیت پایین آب ورودی
- نیاز به شستشوی دوره ای (فیزیکی یا شیمیایی) برای حفظ راندمان
- حساسیت غشا به دماهای بسیار بالا یا مواد شیمیایی قوی در برخی مدل ها
- محدودیت در جریان و دبی نسبت به روش های مکانیکی با ظرفیت بالا
- هزینه اولیه نسبتاً بالا برای سیستم های صنعتی و غشاهای سرامیکی
- نیاز به تجهیزات پشتیبان مانند پمپ ها و ابزار دقیق برای کنترل فشار و دبی
- امکان کاهش راندمان در صورت طراحی یا بهره برداری نامناسب

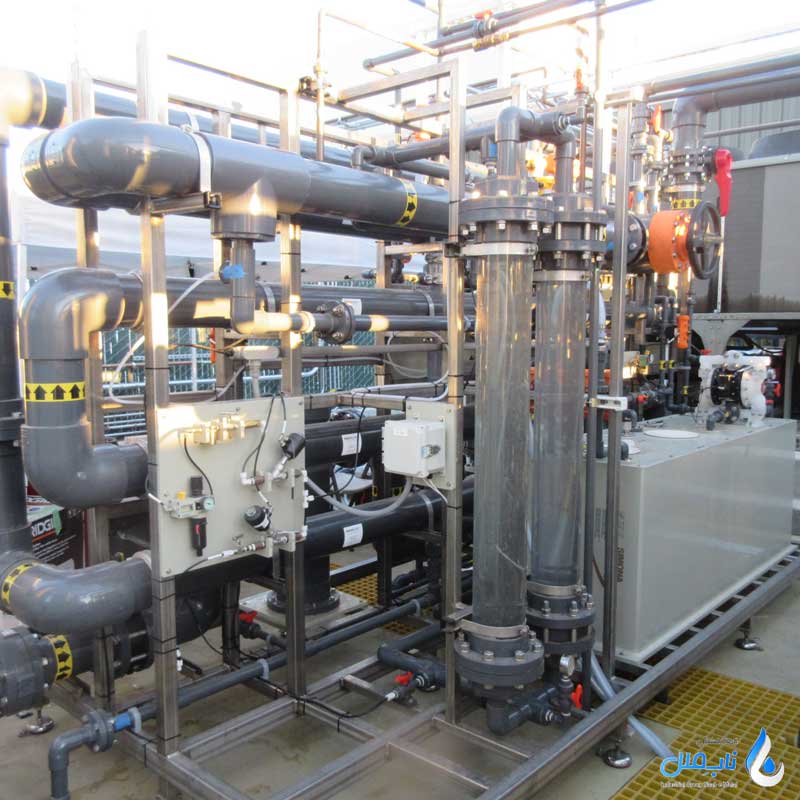

نحوه نصب و راه اندازی میکروفیلتراسیون
نصب و راه اندازی سیستم میکروفیلتراسیون باید با دقت و رعایت نکات فنی انجام شود تا عملکرد پایدار و طول عمر طولانی دستگاه تضمین شود. ابتدا محل نصب باید صاف، تراز و عاری از رطوبت باشد و فضایی کافی برای دسترسی به تجهیزات و شستشوی دوره ای در نظر گرفته شود. سیستم باید در نزدیکی منبع آب ورودی و با دسترسی آسان به خروجی نصب شود تا اتصالات لوله کشی کوتاه و کم پیچ وخم باشد.
در مرحله بعد، لوله ها و اتصالات سیستم باید بررسی و نصب شوند. لوله ها باید از جنس مقاوم در برابر فشار و خوردگی باشند و اتصالات به صورت محکم و بدون نشتی انجام شود. قبل از اتصال نهایی، بهتر است لوله ها با آب تمیز شستشو شوند تا ذرات اضافی وارد سیستم نشوند.
نصب تجهیزات جانبی مانند پمپ، فشارسنج، فلومتر، سنسور دما و تابلو کنترل نیز مرحله مهمی است. پمپ باید مطابق مشخصات فنی سیستم انتخاب شود و ابزار دقیق در محل مناسب نصب شود تا پایش فشار، دبی و دما به درستی انجام شود.
پس از نصب مکانیکی، سیستم نیاز به شستشوی اولیه دارد. این شستشو با آب تمیز و گاهی با محلول های شیمیایی ملایم انجام می شود تا ذرات ناشی از نصب و گردوغبار از سطح غشا پاک شود. سپس جریان آب را به آرامی افزایش داده و فشار کاری مناسب را تنظیم می کنند تا سیستم وارد مرحله عملیاتی شود.
در نهایت، برنامه پایش و نگهداری راه اندازی می شود. بررسی فشار، دبی و کیفیت آب خروجی در روزهای اولیه، اطمینان از عملکرد صحیح و شناسایی هرگونه مشکل احتمالی را فراهم می کند. رعایت دقیق مراحل نصب و راه اندازی، عملکرد بهینه سیستم میکروفیلتراسیون و طول عمر غشاها را تضمین می کند.
راهبری و نگهداری از سیستم میکروفیلتراسیون
- کنترل کیفیت آب ورودی: آب ورودی به سیستم میکروفیلتراسیون باید عاری از ذرات بزرگ، شن و ماسه و مواد شیمیایی خورنده باشد. استفاده از پیش تصفیه مانند فیلتر شنی یا صافی های مکانیکی قبل از سیستم اصلی باعث حفاظت غشاها و افزایش عمر آن ها می شود.
- تنظیم فشار کاری سیستم: فشار ورودی و خروجی باید در محدوده مجاز حفظ شود. فشار بیش از حد باعث آسیب به غشاها و فشار پایین تر از حد لازم باعث کاهش راندمان فیلتراسیون می شود. پایش و تنظیم دقیق فشار اهمیت بالایی در عملکرد سیستم دارد.
- شستشوی دوره ای ممبران ها: اجرای برنامه منظم شستشوی مکانیکی و شستشوی شیمیایی (CIP) برای حذف رسوبات و ذرات تجمع یافته ضروری است. این کار از گرفتگی غشا جلوگیری کرده و طول عمر آن را افزایش می دهد.
- کنترل دما و محدوده pH: ممبران ها در دمای مشخص و محدوده pH معین عملکرد بهینه دارند. تجاوز از این محدوده می تواند باعث آسیب دائمی به غشا شود، بنابراین پایش دما و pH آب ورودی و خروجی الزامی است.
- نگهداری تجهیزات جانبی: پمپ ها، شیرها، سنسورها و تابلو کنترل باید به صورت دوره ای بررسی و سرویس شوند. نگهداری صحیح این تجهیزات از خرابی ناگهانی جلوگیری کرده و عملکرد سیستم را پایدار نگه می دارد.
- رعایت دستورالعمل های تولیدکننده: پیروی از دستورالعمل های سازنده برای نصب، بهره برداری و نگهداری سیستم، تضمین کننده عملکرد بهینه، افزایش طول عمر سیستم و کاهش هزینه های تعمیر و نگهداری خواهد بود.

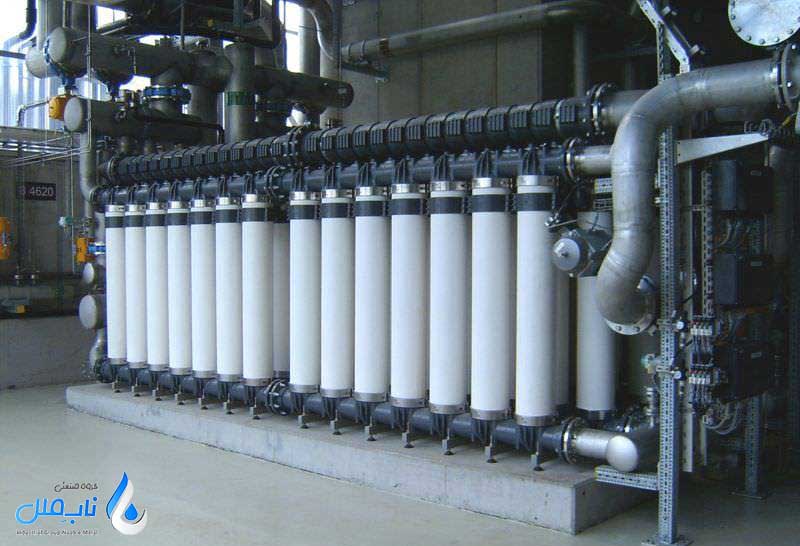

قیمت میکروفیلتراسیون و عوامل مؤثر بر آن
قیمت دستگاه های میکروفیلتراسیون بسته به نوع سیستم، ظرفیت، جنس ممبران و شرایط عملیاتی متفاوت است. سیستم های کوچک برای مصارف آزمایشگاهی یا خانگی هزینه کمتری دارند، در حالی که سیستم های صنعتی با ظرفیت بالا یا ممبران های سرامیکی قیمت بالاتری دارند.
- جنس و نوع ممبران: جنس ممبران نقش مهمی در قیمت دارد؛ ممبران های سرامیکی به دلیل مقاومت بالا در برابر حرارت و مواد شیمیایی گران تر از ممبران های پلیمری هستند.
- ظرفیت و دبی خروجی: ظرفیت تصفیه و دبی خروجی سیستم، هزینه تجهیزات و تعداد ممبران ها را تعیین می کند و هرچه دبی بالاتر باشد، قیمت نهایی افزایش می یابد.
- نوع سیستم و طراحی: سیستم های جریان متقاطع یا غوطه ور با راندمان بالا و طول عمر بیشتر، معمولاً گران تر از سیستم های ساده ثقلی یا تحت فشارهستند.
- تجهیزات جانبی: وجود پمپ، ابزار دقیق، تابلو کنترل PLC و سیستم شستشوی خودکار (CIP) بر قیمت نهایی تأثیرگذار است.
- کیفیت ساخت و برند: کیفیت ساخت، نام برند و خدمات پس از فروش نیز از عوامل مؤثر بر قیمت محسوب می شوند و انتخاب سیستم مناسب باید با توجه به کاربرد و بودجه انجام شود.
