آیس بانک

آیس بانک یکی از فناوریهای نوین در حوزه سیستم های سرمایشی و ذخیره انرژی است که به طور خاص برای بهینه سازی مصرف انرژی و کاهش هزینه های عملیاتی در سیستمهای خنک کننده طراحی شده است. در آیس بانک‌ها، از خاصیت تغییر فاز آب استفاده می شود؛ بدین صورت که در زمانهای اوج تولید انرژی، آب به یخ تبدیل می شود و در زمانهای نیاز، انرژی ذخیره شده در یخ برای خنک سازی استفاده می شود.

آیس بانک چیست؟

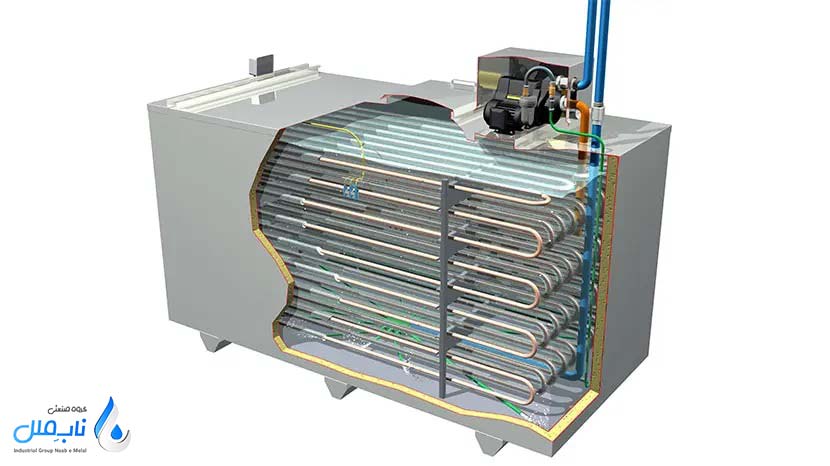

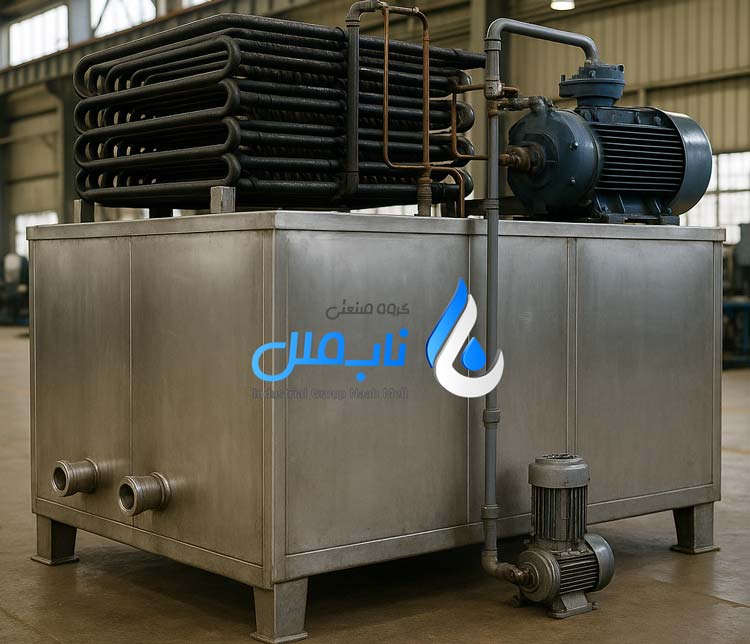

اجزای تشکیل دهنده آیس بانک

• تانک اصلی (مخزن): تانکی بزرگ از جنس استیل یا مواد مقاوم به خوردگی که وظیفه ذخیره سازی آب و یخ را دارد.
• مبدل حرارتی: لوله ها یا کویل هایی که در داخل تانک قرار گرفته اند و برای تبادل حرارت بین آب و مبرد مورد استفاده قرار می گیرند.
• سیستم تبرید: شامل کمپرسور، کندانسور، اواپراتور و شیر انبساط که وظیفه خنک کردن و تشکیل یخ را بر عهده دارد.
• پمپ های آب: برای جابجایی آب سرد در سیستم و تأمین سرمایش به مصرف کننده ها استفاده می شوند.
• سیستم کنترل و اتوماسیون: شامل حسگرها، کنترل کننده های دما و سیستم های مانیتورینگ برای نظارت بر عملکرد دستگاه و بهینه سازی فرآیند.
• عایق حرارتی: برای جلوگیری از هدررفت انرژی حرارتی و حفظ دمای مخزن استفاده می شود.
• شبکه لوله کشی داخلی: برای توزیع آب سرد یا مایعات به بخش های مختلف سیستم سرمایشی.
• دریچه های ورود و خروج آب: برای کنترل جریان آب و تأمین آب تازه یا تخلیه آب استفاده می شوند.

این سیستم ها اغلب در پروژه هایی که نیاز به سرمایش در ساعات اوج مصرف دارند، برای کاهش هزینه انرژی و بهره وری بیشتر به کار می روند.

انواع آیس بانک

آیس بانک‌ها بر اساس طراحی و کاربرد به انواع مختلفی تقسیم می شوند:

1. آیس بانک های شناور

این نوع آیس بانک ها بیشتر در سیستم های سرمایشی کوچک مثل سیستم های تهویه مطبوع خانگی یا تجاری استفاده می شوند. یخ ها در داخل یک تانک آب شناور هستند و به عنوان منبع سرمایش عمل می کنند. این سیستم ساده و ارزان است اما ظرفیت ذخیره سازی محدودی دارد.

2. آیس بانک های لایه ای

در این نوع آیس بانک ها، یخ ها به صورت لایه لایه در مخزن ذخیره می شوند. این سیستم معمولاً در سردخانه ها یا سیستم های سرمایش بزرگ تر استفاده می شود. ظرفیت ذخیره سازی بالا و عملکرد مؤثری دارد، اما نصب و نگهداری آن پیچیده تر است.

3. آیس بانک های تغییر فاز

این سیستم ها از موادی به نام PCM (مواد تغییر فاز) استفاده می کنند که در دماهای خاص تغییر فاز داده و انرژی ذخیره می کنند. این نوع آیس بانک ها بیشتر در فضاهای حساس مثل بیمارستان ها یا مراکز داده کاربرد دارند. مزیت اصلی آن ها ذخیره سازی طولانی مدت انرژی است، اما هزینه اولیه بالاتری دارند.

4. آیس بانک های لوله ای

در این سیستم ها یخ به شکل لوله های نازک تولید و ذخیره می شود. این نوع آیس بانک ها برای صنایع غذایی و حمل ونقل مواد غذایی بسیار مناسب هستند، چرا که یخ ها به راحتی قابل حمل و ذخیره سازی هستند. اما حجم ذخیره سازی آن ها معمولاً محدود است و نیاز به مراقبت دقیق دارند.

5. آیس بانک های قالبی (Block Ice)

آیس بانک های قالبی از یخ های بزرگ قالبی برای ذخیره سازی استفاده می کنند. این سیستم ها در صنایع بزرگ و سردخانه ها کاربرد دارند، چرا که ظرفیت ذخیره سازی زیادی دارند و به راحتی قابل استفاده هستند. تنها مشکل این سیستم ها زمان بیشتری است که برای ذوب شدن یخ ها نیاز دارند. پیشنهاد می نمائیم در این قسمت صفحه یخساز قالبی را نیز بازدید فرمائید.

6. آیس بانک های تک مخزنی

این نوع آیس بانک ها تمام یخ ها را در یک مخزن ذخیره می کنند. معمولاً برای پروژه های صنعتی و بزرگ مناسب هستند. طراحی ساده ای دارند و به طور مؤثری انرژی را ذخیره می کنند. اما نیاز به فضای زیادی دارند و هزینه نصب و نگهداری می تواند نسبتاً بالا باشد.

7. آیس بانک های چند مخزنی

در این سیستم ها، چندین مخزن برای ذخیره سازی یخ استفاده می شود که می توانند به طور جداگانه یا همزمان عمل کنند. این سیستم ها به ویژه برای پروژه های بزرگ و پیشرفته مناسب هستند، زیرا می توانند ظرفیت بالاتری برای ذخیره سازی یخ فراهم کنند. هزینه نصب و نگهداری آن ها بیشتر است، اما انعطاف پذیری بالاتری دارند.

8. آیس بانک های تزریق مستقیم یخ

این سیستم ها به طور مستقیم یخ را به داخل سیستم سرمایش تزریق می کنند. به طور معمول در صنایع بزرگ و مکان هایی که نیاز به سرمایش فوری دارند، مانند کارخانه ها یا سیستم های سرمایش تجاری استفاده می شود. این سیستم ها سریع عمل می کنند، اما نصب آن ها پیچیده و هزینه بر است.

9. آیس بانک های خورشیدی

این سیستم ها از انرژی خورشیدی برای تولید یخ استفاده می کنند. این نوع آیس بانک ها بیشتر در مناطق دورافتاده یا مناطقی با انرژی محدود کاربرد دارند. استفاده از انرژی تجدیدپذیر یکی از مزایای این سیستم ها است، اما هزینه اولیه بالایی دارند و بسته به شرایط آب و هوایی عملکردشان متغیر است.

10. آیس بانک های کمپرسوری

در این سیستم ها، یخ با استفاده از کمپرسورهای برودتی تولید می شود. این نوع آیس بانک ها معمولاً در سیستم های سرمایشی صنعتی یا تجاری بزرگ به کار می روند. آن ها بازدهی بالایی دارند، اما نیاز به نگهداری و تعمیرات دوره ای کمپرسورها دارند.

مکانیزم عملکرد آیس بانک

محاسبات طراحی ظرفیت آیس بانک

قبل از ساخت، باید ظرفیت مورد نیاز را بر اساس نیاز سرمایشی تعیین کرد:

الف) محاسبه بار سرمایشی مورد نیاز

برای مثال، اگر قصد تولید 5000 لیتر آب سرد در دمای 4 درجه سانتیگراد دارید، میتوان از فرمول BTU = m × Cp × ΔT استفاده نمود که در آن:

• m: جرم آب (بر حسب کیلوگرم)
• Cp: گرمای ویژه آب (1kcal/kg.°C یا 4186J/kg.°C)
• ΔT: تغییر دما (مثلاً از 4 به 25 درجه سانتی گراد)

ب) انتخاب کمپرسور مناسب

کمپرسور قلب سیستم تبرید است و باید متناسب با ظرفیت آیس بانک انتخاب شود. برای مثال:

• کمپرسور پیستونی: مناسب برای ظرفیت های پایین (1 تا 20 اسب بخار)
• کمپرسور اسکرو: مناسب برای ظرفیت های متوسط و بزرگ
• کمپرسور اسکرال: راندمان بالا، مصرف انرژی کمتر

ج) انتخاب کویل های تبریدی

جنس کویل آیس بانک تأثیر زیادی روی راندمان یخ سازی دارد:

• لوله مسی: انتقال حرارت بالا، اما هزینه بیشتر
• لوله استیل 304: مقاومت بالا در برابر خوردگی و مناسب برای صنایع غذایی
• لوله گالوانیزه: ارزان تر ولی با راندمان کمتر

د) محاسبه طول کویل مورد نیاز

طول کویل آیس بانک از فرمول Q = U × A × ΔT قابل محاسبه است که در آن:

• Q: مقدار گرمایی که باید حذف شود (بر حسب BTU)
• U: ضریب انتقال حرارت کلی (W/m².K)
• A: سطح تبادل حرارتی (متر مربع)

نکات مهمی که در طراحی و نصب آیس بانک‌ها باید مد نظر قرار گیرد عبارتند از:

• اندازه گیری دقیق نیاز انرژی: برای تعیین ظرفیت مناسب آیس بانک، باید میزان سرمایش مورد نیاز دقیقاً بررسی شود.
• انتخاب مواد باکیفیت: استفاده از مواد مقاوم و باکیفیت در ساخت مخزن و مبدل حرارتی باعث افزایش دوام سیستم می شود.
• نصب سیستم های کنترل پیشرفته: این سیستم ها به بهینه سازی عملکرد و مدیریت انرژی کمک می کنند.
• نگهداری منظم: شامل تمیزکاری دوره ای، بررسی سیستم های کنترلی و اطمینان از عملکرد صحیح پمپ ها و مبدل ها.
• مشاوره با متخصصین: نصب و طراحی آیس بانک نیازمند دانش تخصصی در زمینه مهندسی مکانیک و انرژی است.

مشکلات سیستم آیس بانک

سیستم آیس بانک یک روش مدرن و کارآمد برای ذخیره و استفاده از انرژی برودتی در سیستم های تهویه مطبوع و سردخانه های صنعتی است. با این حال، مانند هر سیستم دیگری، مشکلات و چالش هایی نیز ممکن است در این سیستم ها به وجود بیاید. در ادامه به برخی از مشکلات معمول سیستمهای مذکور اشاره شده است:

• نگهداری و سرویس دهی: رسوب گذاری در لوله‌ها و مبدل‌ها به دلیل کیفیت پایین آب. نیاز به تمیزکاری منظم برای جلوگیری از کاهش کارایی سیستم. خرابی یا آسیب به قطعات مکانیکی مانند کمپرسورها و پمپ ها.
• عدم طراحی مناسب: طراحی نادرست ظرفیت سیستم ممکن است منجر به کمبود یا هدررفت انرژی شود. عدم تناسب سیستم با نیازهای واقعی بار برودتی.
• مصرف انرژی: مصرف زیاد انرژی در صورت بهره برداری نامناسب یا خرابی تجهیزات. کارکرد بیش از حد کمپرسورها به دلیل مشکلات کنترل دما.
• کنترل و اتوماسیون: نقص در سیستم های کنترلی می تواند منجر به نوسانات دمایی شود. عدم دقت در سیستم های حسگر و پایش می تواند باعث کاهش کارایی شود.
• چالش های عملیاتی: ایجاد یخ بیش از حد یا ناکافی در مخزن، که می تواند عملکرد سیستم را مختل کند. کاهش راندمان انتقال حرارت به دلیل یخ زدگی غیر یکنواخت.
• هزینه اولیه: هزینه بالای تجهیزات و نصب اولیه می تواند برای برخی از پروژه ها چالش برانگیز باشد. نیاز به تخصص بالا برای طراحی و اجرای صحیح سیستم.
• مشکلات زیست محیطی: استفاده از مبردهای قدیمی که ممکن است با قوانین زیست محیطی ناسازگار باشند و البته مصرف زیاد آب در برخی شرایط عملیاتی.

راه حل های رفع مشکلات آیس بانک

• نگهداری منظم: انجام برنامه ریزی منظم برای سرویس تجهیزات و تمیزکاری لوله ها.
• بهبود کیفیت آب: استفاده از سیستم های تصفیه آب برای جلوگیری از رسوب و خوردگی.
• طراحی بهینه: مشاوره با متخصصان برای انتخاب سیستم متناسب با نیازها.
• ارتقاء فناوری: استفاده از مبردها و تجهیزات پیشرفته که مصرف انرژی را کاهش دهند.
• آموزش کارکنان: آموزش تیم های عملیاتی برای بهره برداری صحیح از سیستم.

فرآیند ساخت آیس بانک

بدین منظور، ابتدا نیازهای پروژه شامل محاسبه بار سرمایی مورد نیاز بر اساس نوع کاربری (مانند ساختمان های اداری، مراکز تجاری، صنایع یا بیمارستان ها) به دقت بررسی می شود. عوامل مؤثر در این محاسبات شامل مساحت فضای مورد نظر، تعداد افراد حاضر در محیط، تجهیزات گرمازا و شرایط آب وهوایی منطقه می شود.

پس از تعیین بار سرمایی، حجم یخ مورد نیاز برای تأمین سرمایش در ساعات پیک (اوج مصرف برق) محاسبه می گردد. این محاسبات بر اساس مدت زمان استفاده از یخ و میزان سرمایش مورد نیاز انجام می شود. در ادامه، ظرفیت چیلرها، پمپ ها و سایر تجهیزات بر اساس بار سرمایی و حجم یخ تعیین می شود. همچنین، نوع سیستم آیس بانک (مستقیم یا غیرمستقیم) و استفاده از مواد تغییر فاز دهنده (PCM) نیز در این مرحله مشخص می شود.

در ادامه مخزن ذخیره سازی بعنوان یکی از اصلی ترین قطعات سیستمهای آیس بانک از جنس فولاد ضد زنگ، پلی اتیلن یا بتن پیش ساخته ساخته می شود. مخزن باید بتواند حجم مورد نیاز یخ را در خود جای داده و از نظر مکانیکی مقاوم باشد. داخل مخزن، کویل های مبرد یا لوله های آب که نقش اصلی را در انتقال حرارت و تولید یخ ایفا می کنند، نصب میشوند. این کویل ها معمولاً از جنس مس یا فولاد ضد زنگ ساخته می شوند تا در برابر خوردگی مقاوم باشند. مخزن باید به طور کامل با استفاده از پلی اورتان یا فوم های مخصوص عایق بندی شوند تا از اتلاف انرژی سرمایی جلوگیری شود.

در ادامه فرآیند ساخت آیس بانک، باید به سراغ سیستم یخ سازی شامل چیلرها، کمپرسورها و کویل های مبرد رفت. چیلرها در ساعات غیر پیک (معمولاً شب ها) فعال می شوند و با کاهش دمای آب درون کویل ها، یخ تولید می کنند و در مخزن ذخیره می شود. در سیستم های غیر مستقیم، به جای کویل های مبرد، از آب سرد تولیدشده توسط چیلرها برای تولید یخ استفاده می شود. در این حالت، آب سرد از لوله های داخل مخزن عبور می کند و آب اطراف لوله ها را به یخ تبدیل می کند. این فرآیند معمولاً 6 تا 8 ساعت طول می کشد.

سپس، سیستم انتقال حرارت شامل پمپ ها، لوله کشی و مبدل های حرارتی که وظیفه انتقال آب سرد یا گرم بین مخزن یخ و سیستم تهویه مطبوع را بر عهده دارند، خریدار و نصب می‌شوند. پمپ ها باید بگونه ای انتخاب شوند که بتوانند آب را با دبی مناسب در سیستم به گردش درآورند. لوله کشی باید از جنس مقاوم و عایق بندی شده باشد تا از اتلاف انرژی جلوگیری شود. همچنین، کنترل کننده های دما و فشار در سیستم نصب می شوند تا فرآیند تولید و ذوب یخ به طور دقیق مدیریت شود.

پس از تکمیل ساخت؛ نشتی ها، عملکرد چیلرها، تولید یخ و ذوب آن بررسی میشود. سیستم با آب پر می شود و چیلرها روشن می شوند تا فرآیند تولید یخ آغاز شود. پس از تولید یخ، سیستم در حالت دشارژ (ذوب یخ) تست می شود تا اطمینان حاصل شود که سرمای مورد نیاز به درستی تأمین می شود. در این مرحله، تنظیمات نهایی روی کنترل کننده ها انجام می شود تا سیستم به طور بهینه عمل کند.

در نهایت و پس از راه اندازی، سیستم آیس بانک نیازمند نگهداری دوره ای شامل تمیز کردن کویل‌ها، بررسی عایق ها، تست عملکرد پمپ ها و چیلرها و بررسی کنترل کننده‌ها خواهد بود. نگهداری منظم باعث افزایش طول عمر سیستم و کارایی آن شده و بهینه سازی میگردد تا مصرف انرژی کاهش یابد. مراحل تست و بهینه سازی عملکرد آیس بانک عبارتند از:

• تست نشتی مبرد با نیتروژن و بررسی فشار
• تست عملکرد یخ سازی در دماهای مختلف
• اندازه گیری مدت زمان تشکیل یخ و آب شدن آن
• بررسی راندمان مصرف انرژی

قیمت آیس بانک

قیمت آیس بانک تحت تأثیر عوامل مختلفی قرار دارد که شامل ویژگی های فنی، مواد به کار رفته و نیازهای خاص مشتری می شود. در ادامه، عوامل مهم تأثیرگذار بر قیمت آیس بانک آورده شده است:

• ظرفیت آیس بانک: ظرفیت نگهداری یخ (لیتر یا تن) نقش مستقیم در تعیین قیمت دارد. آیس بانک های با ظرفیت بیشتر به دلیل استفاده از مواد و تجهیزات بیشتر، گران تر هستند.
• نوع آیس بانک؛ مدلهای صفحه ای به دلیل استفاده از صفحات خاص و فناوری پیشرفته، گران تر از مدل های دیگر است و نمونه‌های کویلی معمولاً قیمت پایین تری دارد و در کاربردهای خاص استفاده می شود.
• کیفیت مواد ساخت: استفاده از مواد با کیفیت بالا مانند استیل ضد زنگ، عایق های حرارتی مرغوب و سیستم های خنک کننده پیشرفته می تواند قیمت را افزایش دهد.
• نوع کمپرسور (اسکرو یا پیستونی) و برند آن تأثیر زیادی بر هزینه دارد. کمپرسورهای با کیفیت بالاتر، عملکرد بهتر و قیمت بیشتری دارند.
• آیس بانک هایی که به سیستم های هوشمند و کنترل دیجیتال مجهز هستند، معمولاً قیمت بیشتری دارند.
• استفاده از عایق های پیشرفته هزینه را افزایش می دهد.
• کاربردهای خاص مانند صنایع غذایی، لبنیات، داروسازی یا تهویه مطبوع می تواند تجهیزات و مشخصات ویژه ای را طلب کند که قیمت را تحت تأثیر قرار می دهد.
• هزینه حمل و نقل، نصب و راه اندازی و نیازهای خاص مشتری (مانند طراحی سفارشی) بر قیمت نهایی تأثیر دارد.
• برندهای معتبر به دلیل کیفیت بالاتر و خدمات پس از فروش بهتر معمولاً قیمت بیشتری دارند.
• اگر مواد اولیه وارداتی باشند، تغییرات نرخ ارز و تورم می تواند قیمت نهایی را به طور قابل توجهی تغییر دهد.
