مخزن متعادل ساز

مخزن متعادل ساز یک جزء کلیدی در بسیاری از سیستم های تصفیه آب و فاضلاب صنعتی، شهری و محیط زیستی است که به منظور مدیریت و تنظیم جریان ها، جلوگیری از نوسانات و ایجاد تعادل در ورودی و خروجی مایعات یا مواد استفاده می شود. این مخازن در صنایع مختلفی از جمله تصفیه آب و فاضلاب، صنایع شیمیایی، نیروگاه ها و سیستم های آبیاری کشاورزی به کار می روند.

مخازن متعادل ساز یکی از اجزای حیاتی در سیستم های مختلف صنعتی و محیط زیستی هستند که با کاهش نوسانات، به بهبود عملکرد و کارایی سیستم ها کمک می کنند. طراحی مناسب، استفاده از مواد با کیفیت و نگهداری منظم از عوامل کلیدی در بهره برداری موفق از این مخازن است. با توجه به اهمیت پایداری و کارایی در صنایع مختلف، استفاده از مخازن متعادل ساز نقش مهمی در کاهش هزینه ها، حفظ محیط زیست و افزایش بهره وری دارد.

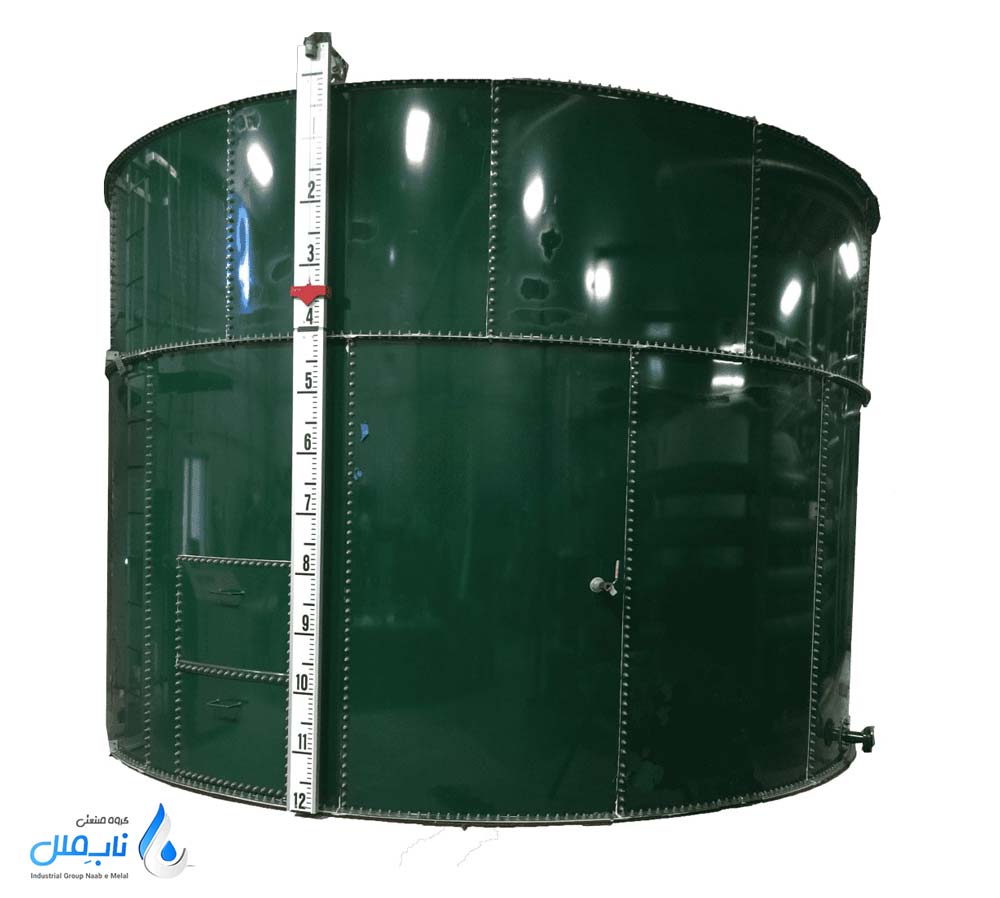

مخزن متعادل ساز چیست؟

مخزن متعادل ساز یکی از اجزای کلیدی در بسیاری از فرآیندهای صنعتی و تصفیه فاضلاب است که نقش مهمی در تعدیل نوسانات جریان و کیفیت سیال ایفا می‌کند. این مخازن به‌منظور همگن‌سازی سیالات ورودی به سیستم‌های پایین دستی طراحی شده اند و به تثبیت شرایط عملیاتی و بهبود عملکرد تجهیزات کمک می‌کنند. در سیستم‌هایی که تغییرات ناگهانی در دبی یا غلظت مواد می‌تواند منجر به کاهش کارایی یا خرابی تجهیزات شود، استفاده از مخزن متعادل ساز ضروری است.

کاربرد این مخازن از صنایع تصفیه آب و فاضلاب گرفته تا فرآیندهای پیچیده شیمیایی و صنایع تولیدی گسترش یافته و به دلیل مزایایی همچون افزایش بهره‌وری، کاهش هزینه‌های عملیاتی و افزایش طول عمر تجهیزات، جایگاه ویژه‌ای در طراحی و بهره‌برداری از تأسیسات صنعتی پیدا کرده‌اند. با توجه به اهمیت این تجهیزات، طراحی دقیق، انتخاب مواد مناسب و نگهداری منظم از آنها برای دستیابی به عملکرد بهینه ضروری است.

نحوه عملکرد مخزن متعادل ساز

وظیفه اصلی مخزن متعادل ساز، جلوگیری از ایجاد نوسانات شدید در جریان ورودی یا خروجی است. این نوسانات می توانند ناشی از عوامل مختلفی مانند تغییرات ناگهانی در ورودی، خرابی تجهیزات یا تغییرات محیطی باشند. مخزن متعادل ساز با ذخیره و آزاد کردن مایعات در زمان های مناسب، تعادل سیستم را حفظ کرده و از عملکرد بهینه تجهیزات اطمینان حاصل می کند.

انواع مخزن متعادل ساز

مخازن متعادل ساز در سیستم های تصفیه آب و فاضلاب نقش مهمی در تعدیل جریان و کاهش نوسانات بار آلودگی دارند. این مخازن بسته به کاربرد و شرایط طراحی، در انواع مختلفی تولید می شوند. در ادامه، انواع مخازن متعادل ساز را توضیح می دهیم:

مخزن متعادل ساز هوادهی شده

این نوع مخزن با استفاده از سیستم‌های هوادهی مانند دیفیوزرها و بلوئرها، به تزریق هوا به داخل سیال می‌پردازد. هوادهی در این مخازن باعث جلوگیری از ایجاد بو در فاضلاب، کاهش BOD ،COD و جلوگیری از ته‌نشینی مواد جامد معلق می‌شود. همچنین، این سیستم می‌تواند آغاز فرآیندهای بیولوژیکی را تسهیل کند. به همین دلیل، این نوع مخازن در تصفیه‌خانه‌های فاضلاب شهری و صنعتی که دارای بار آلودگی بالا هستند، بسیار کاربرد دارند.

مخزن متعادل ساز بدون هوادهی

این نوع مخزن ساختاری ساده‌تر دارد و فاقد تجهیزات هوادهی است. عملکرد آن به یکنواخت‌سازی جریان و کاهش نوسانات محدود می‌شود. در مواردی که خطر تولید بو وجود ندارد یا نیازی به کاهش بار آلودگی نیست، از این مخزن استفاده می‌شود. هزینه کمتر و نگهداری ساده‌تر از ویژگی‌های این نوع مخازن است.

مخزن متعادل ساز افقی

این مخازن به صورت استوانه‌ای در جهت افقی طراحی می‌شوند. این طراحی به ویژه برای مکان‌هایی که محدودیت ارتفاع دارند، مناسب است. مخازن افقی می‌توانند توزیع یکنواخت‌تری از جریان در طول مخزن فراهم کنند و برای پروژه‌هایی با فضای گسترده زمینی بسیار مفید هستند. سپتیک تانک پرکاربردترین نمونه مخازن متعادل ساز افقی است.

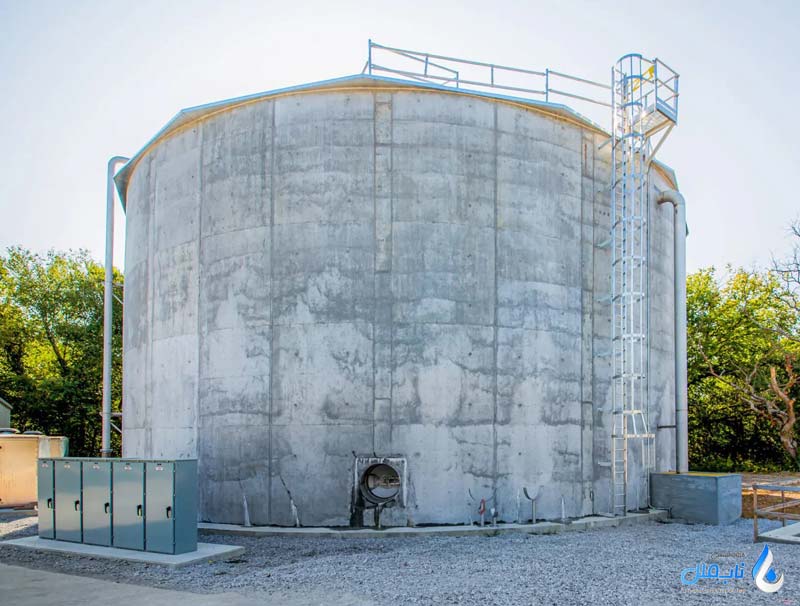

مخزن متعادل ساز عمودی

این مخازن به صورت استوانه‌ای و در جهت عمودی ساخته می‌شوند. طراحی عمودی آنها باعث می‌شود فضای کمتری اشغال کنند و در عین حال، تخلیه مواد جامد ته‌نشین‌شده به دلیل جاذبه، آسان‌تر باشد. این مخازن برای مکان‌هایی با محدودیت فضای سطحی یا نیاز به مخازن تحت فشار بسیار مناسب‌اند. مخازن پلی اتیلنی و بتنی را میتوان ساده ترین نوع مخازن متعادل ساز عمودی نامید.

مخزن متعادل ساز مدفون

این نوع مخزن برای نصب در زیر زمین طراحی شده است. استفاده از مخازن مدفون باعث کاهش اشغال فضای سطحی و محافظت مخزن در برابر عوامل محیطی می‌شود. این مخازن معمولاً از مواد مقاوم در برابر فشار خاک و آب زیرزمینی مانند بتن، فولاد یا پلی‌اتیلن ساخته می‌شوند. کاربرد اصلی آنها در تصفیه‌خانه‌های شهری و صنعتی یا مکان‌هایی با محدودیت فضای سطحی است.

مخزن متعادل ساز مدولار

مخازن مدولار از واحدهای جداگانه یا ماژول‌هایی تشکیل شده‌اند که قابلیت اتصال به یکدیگر را دارند. این طراحی امکان افزایش ظرفیت در آینده را فراهم می‌کند و نصب و حمل آنها را آسان‌تر می‌سازد. این مخازن برای پروژه‌هایی که احتمال گسترش در آینده وجود دارد، بسیار مناسب هستند. مخازن فایبرگلاس یا جی آر پی را میتون در این دسته از مخازن متعادل ساز قرار داد.

مخزن متعادل ساز با جداسازی چند بخشی

در این نوع مخزن، بخش‌هایی توسط دیوارهای داخلی از یکدیگر جدا شده‌اند. این جداسازی می‌تواند برای کنترل جریان‌های مختلف یا جلوگیری از اختلاط ناخواسته استفاده شود. مخازن چندبخشی به بهبود فرآیند یکنواخت‌سازی سیال کمک کرده و در مواردی که نیاز به تفکیک جریان‌ها یا مواد وجود دارد، مفید هستند.

مخزن متعادل ساز با همزن مکانیکی

این مخازن به همزن‌های مکانیکی مجهز هستند که وظیفه اختلاط مداوم سیال را بر عهده دارند. این ویژگی از ته‌نشینی مواد جامد معلق جلوگیری می‌کند و یکنواختی ترکیب سیال را تضمین می‌نماید. این نوع مخازن معمولاً در فرآیندهای شیمیایی یا فاضلاب‌های صنعتی با غلظت بالای مواد جامد به کار می‌روند.

مخزن متعادل ساز تحت فشار

این نوع مخزن برای نگهداری و انتقال سیالات تحت فشار طراحی شده است. جنس این مخازن معمولاً از فولاد ضدزنگ یا سایر مواد مقاوم در برابر فشار است. از این مخازن در سیستم‌های انتقال سیالات با دبی بالا یا فرآیندهایی که نیاز به فشار ثابت دارند، استفاده می‌شود. کاربرد این نوع مخازن بیشتر در نیروگاه‌ها، صنایع نفت و گاز و خطوط انتقال است.

طراحی مخزن متعادل ساز

طراحی مخزن متعادل ساز باید بر اساس نیازهای سیستم مورد نظر انجام شود. عوامل مهم در طراحی عبارتند از:

• ظرفیت مخزن: بسته به میزان جریان ورودی و خروجی، ظرفیت مخزن تعیین می شود.
• جنس مواد سازنده: انتخاب جنس مناسب برای مقاومت در برابر شرایط محیطی و مواد شیمیایی مهم است.
• مکان یابی: مخزن باید در محلی قرار گیرد که دسترسی آسان برای تعمیر و نگهداری وجود داشته باشد.
• سیستم های کنترلی: استفاده از سیستم های کنترلی برای بهینه سازی عملکرد و جلوگیری از خطرات احتمالی ضروری است.

کاربردهای مخزن متعادل ساز

مخازن متعادل ساز به دلیل نقش حیاتی خود در یکنواخت ‌سازی جریان و کیفیت سیالات، در صنایع مختلفی مورد استفاده قرار می ‌گیرند. در ادامه، کاربردهای اصلی این مخازن را توضیح می دهیم.

• در تصفیه خانه های آب و فاضلاب و انواع پکیج تصفیه فاضلاب، جریان ورودی معمولاً با نوسانات همراه است. مخازن متعادل ساز به تثبیت جریان کمک کرده و از عملکرد یکنواخت تجهیزات تصفیه آب مانند پمپ ها، فیلترها و سیستم های هوادهی اطمینان حاصل می کنند.
• در نیروگاه های حرارتی یا هسته ای، برج های خنک کننده نیاز به جریان ثابت آب دارند. مخزن متعادل ساز این جریان را تنظیم کرده و از کارکرد مداوم و ایمن تجهیزات اطمینان حاصل می کند.
• در صنایع شیمیایی و پتروشیمی، جایی که ترکیبات حساس و واکنش دهنده استفاده می شوند، کنترل دقیق جریان مواد بسیار حیاتی است. مخازن متعادل ساز برای تنظیم و کنترل جریان مواد شیمیایی به کار می روند.
• در صنایع غذایی و دارویی، مواد اولیه مانند شیر، روغن یا محلول ‌های قندی باید به‌ طور یکنواخت وارد خطوط تولید شوند. مخازن متعادل ساز این هدف را محقق می‌کنند. همچنین طراحی بهداشتی این مخازن از آلودگی میکروبی جلوگیری کرده و کیفیت مواد اولیه را حفظ می‌کند.
• در سیستم های آبیاری و صنایع کشاورزی، مخازن متعادل ساز کمک می کنند تا فشار آب در خطوط آبیاری ثابت بماند و از هدررفت منابع جلوگیری شود.
• در مدیریت پسماندهای مایع، این مخازن به تنظیم جریان و جلوگیری از ورود ناگهانی مقادیر زیاد آلودگی به محیط زیست کمک می کنند.
• در سیستم ‌های آتش ‌نشانی، مخازن متعادل ساز به‌ عنوان مخزن ذخیره آب عمل می‌کنند تا در مواقع اضطراری، جریان یکنواختی از آب فراهم کنند. در این موارد استفاده از یک پکیج بوستر پمپ بمنظور پمپاژ آب درون مخزن به سمت طبقات بالا ضروری می باشد.

اجزای اصلی مخزن متعادل ساز

• بدنه مخزن: جنس بدنه معمولاً از فولاد، بتن یا مواد کامپوزیتی ساخته می شود تا مقاومت بالا در برابر فشار و خوردگی داشته باشد.
• ورودی و خروجی: برای تنظیم جریان و جلوگیری از برگشت جریان، طراحی دقیق ورودی و خروجی اهمیت دارد.
• شیرها و اتصالات: کنترل جریان مایعات با استفاده از شیرهای تنظیم کننده انجام می شود.
• سنسورها: برای مانیتورینگ سطح مایعات و کنترل خودکار عملکرد مخزن استفاده می شوند.
• پمپ ها: در صورت نیاز، پمپ ها برای تنظیم جریان ورودی یا خروجی به کار می روند.

مزایای مخزن متعادل ساز

• این مخازن نوسانات جریان را کاهش داده و از خرابی یا کاهش کارایی تجهیزات تصفیه فاضلاب جلوگیری می کنند.
• با تثبیت جریان ورودی، عملکرد سیستم های پمپ، فیلتر و سایر تجهیزات بهبود می یابد.
• با کاهش فشارهای ناگهانی و جلوگیری از خرابی تجهیزات، هزینه های تعمیر و نگهداری کاهش می یابد.
• سیستم ها با جریان یکنواخت عملکرد بهتری دارند و بازدهی کلی افزایش می یابد.
• در سیستم های مدیریت پسماند، این مخازن به کاهش آلودگی ناگهانی و حفاظت از محیط زیست کمک می کنند.

چالش های مخزن متعادل ساز

• رسوب گذاری: در صورت عدم نگهداری مناسب، ممکن است رسوبات در مخزن جمع شوند و کارایی آن را کاهش دهند.
• نشت: خرابی اتصالات یا بدنه می تواند منجر به نشت مایعات و هدررفت منابع شود.
• هزینه اولیه بالا: طراحی و ساخت مخازن متعادل ساز ممکن است هزینه بر باشد.
• نیاز به نگهداری منظم: برای عملکرد بهینه، نظارت و نگهداری دوره ای ضروری است.

محاسبات ظرفیت مخزن متعادل ساز

محاسبه حجم مخزن متعادل ساز برای تصفیه خانه های فاضلاب یا فرآیندهای صنعتی به منظور تنظیم نوسانات دبی و غلظت آلاینده ها انجام می شود. در زیر مراحل کلی محاسبه آورده شده است:

1. جمع آوری اطلاعات اولیه

• دبی ورودی (Q): دبی لحظه ای فاضلاب ورودی برحسب زمان (m³/h یا L/s) به صورت داده های ساعتی، روزانه یا لحظه ای.
• دبی خروجی مطلوب: دبی یکنواختی که باید از مخزن خارج شود.
• مدت زمان طراحی (t): بازه زمانی که نوسانات ورودی باید متعادل شوند (معمولاً یک روز).
• مشخصات فاضلاب: مثل غلظت مواد آلاینده (BOD ،TSS و غیره) اگر نیاز باشد.

2. محاسبه حجم موردنیاز مخزن

روش های مختلفی برای محاسبه وجود دارد:

الف) روش نمودار تجمعی

1. نمودار دبی تجمعی برحسب زمان رسم شود:

• محور افقی: زمان
• محور عمودی: حجم تجمعی (انتگرال دبی لحظه ای)

2. دو منحنی رسم شود:

• منحنی ورودی تجمعی: مجموع حجم ورودی تا هر لحظه.
• منحنی خروجی تجمعی: مجموع حجم خروجی یکنواخت.

3. حداکثر اختلاف بین دو منحنی (بالاترین فاصله عمودی) حجم مخزن موردنیاز را نشان می دهد.

ب) محاسبه تجربی ساده

فرمول زیر برای شرایط معمول قابل استفاده است:

T × (_avgQ – _maxQ) = V

_maxQ: حداکثر دبی ورودی (m³/h)​

_avgQ: متوسط دبی ورودی (m³/h)

T: مدت زمان تعادل سازی (ساعت)

ج) روش نوسانات دبی

• اختلاف بین دبی لحظه ای و دبی یکنواخت محاسبه شود.
• حجم مخزن با توجه به کل حجم اضافی یا کمبود در بازه زمانی طراحی مشخص می شود.

3. در نظر گرفتن فاکتورهای طراحی

• ضریب ایمنی: معمولاً 10-20% به حجم محاسبه شده اضافه می شود.
• فضای ته نشینی یا شناوری: بسته به نیاز فرایند.
• شکل مخزن: حجم نهایی بسته به نوع مخزن (مستطیلی یا استوانه ای) به ابعاد مشخص تبدیل می شود.

4. بررسی پارامترهای عملیاتی

• مدت زمان ماند (HRT): حجم مخزن باید برای ایجاد زمان ماند مناسب جهت همگن سازی کافی باشد.
• میکسر یا همزن: در مخازن متعادل ساز، همزن ها برای جلوگیری از ته نشینی ضروری اند.
• پمپ ها: دبی ورودی و خروجی باید متناسب با طراحی سیستم باشد.

قیمت مخزن متعادل ساز

قیمت مخزن متعادل ساز به عوامل متعددی بستگی دارد، از جمله:

• هر چه ظرفیت مخزن بیشتر باشد، قیمت آن نیز افزایش می‌یابد.
• مواد سازنده مخزن (بتن، فولاد، پلی اتیلن، فایبرگلاس) تأثیر مستقیم بر هزینه دارد.
• عمودی یا افقی بودن مخزن، مدفون یا مدولار بودن آن بر قیمت اثرگذار است.
• سیستم‌های هوادهی، همزن مکانیکی یا جداسازی چند بخشی می‌توانند هزینه را افزایش دهند.
• نیاز به تحمل فشار بالا یا مقاومت در برابر شرایط خاص (مانند خوردگی یا فشار خاک) می‌تواند هزینه را بالا ببرد.
• شرایط خاص محل نصب مانند دفن شدن در زیر زمین یا نصب در ارتفاع می‌تواند بر هزینه تأثیرگذار باشد.
• استفاده از مواد با کیفیت بالا و رعایت استانداردهای صنعتی ممکن است قیمت را افزایش دهد.
• وجود حسگرها، تجهیزات کنترل خودکار یا سیستم‌های مانیتورینگ پیشرفته بر قیمت می‌افزاید.
• هزینه حمل مخزن به محل پروژه و نصب آن نیز از عوامل مؤثر بر قیمت است.
• برندهای معتبر و شناخته‌شده معمولاً قیمت بالاتری نسبت به تولیدکنندگان کوچک دارند.

برای دریافت قیمت دقیق مخزن متعادل ساز متناسب با نیازهای خاص پروژه خود، توصیه می شود با کارشناسان فروش شرکت ناب ملل در زمینه تصفیه فاضلاب تماس بگیرید تا با ارائه جزئیات پروژه، برآورد دقیقی از هزینه ها دریافت کنید.
