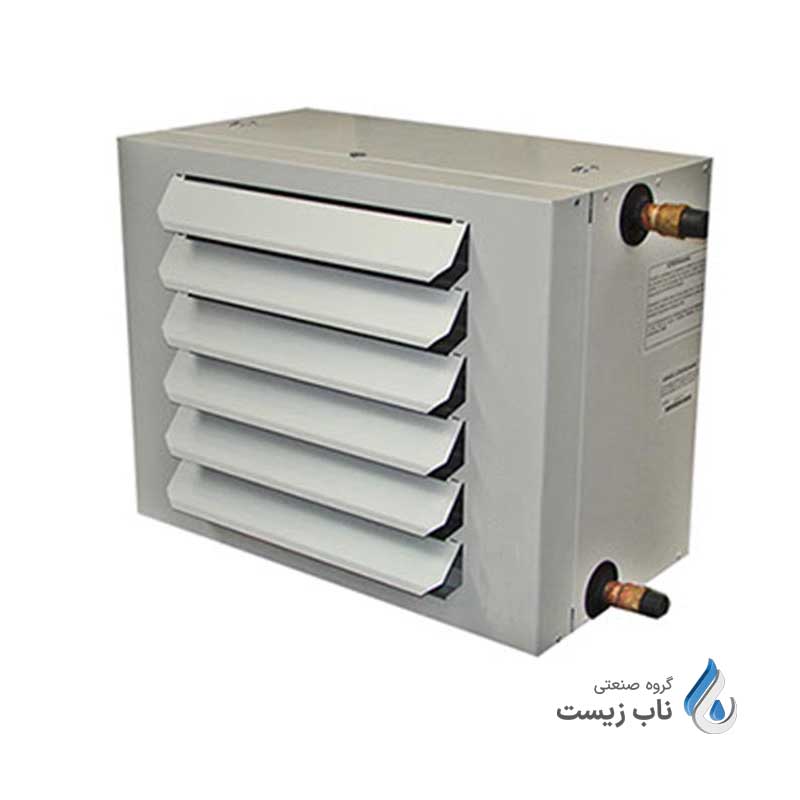

یونیت هیتر دستگاهی است که با دمش گرمای حاصل از گرمایش یک منبع گرمایی نسبت به گرم نمودن فضاهای بزرگ نظیر سالن‌های سرپوشیده، سالن‌های کارخانجات و… اقدام می نماید. این تجهیزات دارای یک کویل گرمایشی (آب گرم و یا بخار آب گرم و در برخی موارد برقی) بوده و بوسیله فن دمنده یا مکنده گرما را به محیط انتقال می دهند.

یونیت هیترها برای گرمایش محیط های بزرگ و صنعتی همچون سالن های صنعتی، سالن های ورزشی بزرگ، سوله‌ها و کارگاه‌های صنعتی کاربرد دارند.

کاربردهای یونیت هیتر

یونیت هیترها سیستمهای گرمایشی مقرون به صرفه و کارآمدی هستند که برای طیف گسترده ای از کاربردها مناسب است. از جمله مهم ترین آنها می توان به موارد زیر اشاره کرد:

• گرمایش فضاهای بزرگ و صنعتی: یونیت هیتر به دلیل توان تولید گرمای بالا، برای گرمایش فضاهای بزرگ و صنعتی مانند سوله‌ها، کارگاه‌ها، انبارها، سالن های ورزشی و… مناسب است.
• گرمایش فضاهای با کاربری خاص: این دستگاه‌ها را می توان در فضاهایی با کاربری خاص مانند گلخانه‌ها، مرغداری ها، دامداری ها، سردخانه صنعتی و… نیز استفاده کرد.
• سرمایش فضاهای کوچک و متوسط: در برخی مدل های یونیت هیتر، امکان سرمایش محیط نیز وجود دارد. این مدل ها برای سرمایش فضاهای کوچک و متوسط مانند فروشگاه‌ها، رستوران ها، کافی شاپ ها و … مناسب هستند.

در ادامه به برخی از کاربردهای خاص این تجهیزات اشاره می کنیم:

• گرمایش فضاهای با ارتفاع زیاد: به دلیل قابلیت نصب در ارتفاع بالا، برای گرمایش فضاهای با ارتفاع زیاد مانند سوله‌ها و سالن های ورزشی مناسب هستند.
• گرمایش فضاهای با رطوبت بالا: به دلیل توانایی کار در محیط های مرطوب، برای گرمایش فضاهایی مانند گلخانه‌ها، مرغداری ها و دامداری ها مناسب هستند.
• گرمایش فضاهای با آلودگی هوا: به دلیل توانایی فیلتر کردن هوا، برای گرمایش فضاهایی با آلودگی هوا مانند کارگاه‌ها و کارخانه‌ها مناسب هستند.

یونیت هیترها برای گرم کردن فضاهای بزرگ به دلایل زیر مورد استفاده قرار می گیرند:

1. قدرت حرارتی زیاد
2. جاگیری کمتر مخصوصا در مدلهای دیواری و سقفی
3. توزیع بهتر هوای گرم یا سرد
4. قابلیت نصب و پرتاب هوا بصورت افقی و عمودی

مزایای یونیت هیتر

1. طراحی با قابلیت دسترسی به اجزای داخلی جهت پاکسازی و سرویس دوره ای
2. دارای کنترل اتوماتیک با حسگر دمایی و سونولوئید الکتریکی کنترل جریان
3. قابلیت سرمایش و گرمایش و رطوبت گیری در حالت سرمایشی
4. طراحی و تولید در انواع چهار لوله ای و دو لوله ای
5. عملکرد آرام و کم صدا به علت استفاده از موتور فن های با ایمپلر مخصوص طراحی شده بر اساس اصول آیرودینامیکی
6. قابلیت تنظیم دبی هوا با فن سه سرعته و بالانس شده از نظر استاتیکی و دینامیکی
7. ساختمان (بدنه) تمام گالوانیزه مستحکم با محافظ رنگ مخصوص پودری الکترواستاتیکی و مقاوم
8. عایق کاری مجموعه موتور فن و لوله‌های یونیت هیتر
9. طراحی و ساخت به شکل مخصوص برای هر پروژه با ظرفیت ها، ابعاد و طرح های مختلف

انواع یونیت هیتر

یونیت هیترها را میتوان از جنبه‌های مختلفی تقسیم‌بندی کرد:

• از لحاظ نوع سیال و انرژی حرارتی: در این طبقه بندی یونیت هیترها به انواع آبی، بخار و برقی تقسیم‌بندی می‌شوند.
• از لحاظ نوع پروانه: در این طبقه‌بندی یونیت هیترها به انواع فن ملخی و سانتریفیوژ تقسیم‌بندی می‌شوند.
• از لحاظ ترتیب قرار گرفتن قطعات: در این روش یونیت هیترها به نوع مکنده (که به وسیله پروانه از روی کویل مکیده می‌شود) و نوع دمنده (که در آن هوا به وسیله فن به روی کویل دمیده می‌شود) تقسیم‌بندی می‌شود.
• از نظر محل نصب: در این طبقه‌بندی یونیت هیترها به انواع سقفی آویزی و زمینی دسته‌بندی می‌شوند. در نوع سقفی آویزی جریان هوا می‌تواند افقی یا عمودی باشد و در نوع زمینی دستگاه بروی زمین نصب می‌شود و هوا به وسیله هدایت کننده‌هایی به سمت و محل مورد نظر هدایت می‌شود.

همچنین دستگاه‌های یونیت هیتر را از نظر نوع سیال و سوخت آنها میتوان به انواع زیر تقسیم بندی کرد:

• الکتریکی
• آب گرم (کلاسیک)
• مدل بخار (صنعتی)

یونیت هیتر برقی

یونیت هیتر برقی یک دستگاه گرمایشی است که از برق برای تولید گرما استفاده می کند. این دستگاه از دو بخش اصلی کویل و فن تشکیل شده است. کویل حاوی المنت های گرمایشی است که با عبور جریان برق از آنها، گرما تولید می شود. فن هوا را از روی کویل عبور می دهد و باعث گرم شدن آن می شود.

یونیت هیتر برقی برای گرمایش فضاهای کوچک و متوسط مانند اتاق خواب، اتاق پذیرایی، دفتر کار و … مناسب است. همچنین، با توجه به اینکه این دستگاه با برق کار می کند، برای استفاده در منازل و محیط هایی که امکان استفاده از سوختی مانند گاز یا نفت نیست، مناسب است.

نحوه عملکرد یونیت هیتر برقی به این صورت است که هوای سرد از ورودی دستگاه وارد شده و سپس از روی المنت های گرمایشی عبور می کند. این عبور باعث گرم شدن هوا می شود و سپس هوای گرم از دستگاه خارج می شود. در برخی مدل های یونیت هیتر الکتریکی، فن یا بلور یخ برای بهبود عملکرد دستگاه و کاهش مصرف برق نیز مورد استفاده قرار می گیرد.

از ویژگی های مدلهای الکتریکی میتوان به موارد زیر اشاره کرد:

• یونیت هیتر برقی با ظرفیت حرارتی 1 تا 50 کیلووات و ظرفیت هوادهی 1000 الی 5000CFM
• قابل استفاده در فروشگاه‌ها، رستوران ها، ادارات، مدارس و مقاصد صنعتی
• نصب موتورهای 900 یا 1400 دور جهت دستیابی به ظرفیتهای مختلف هوادهی
• دارای دمپر های مناسب جهت هدایت هوا گرم تولیدی

یونیت هیتر آب گرم

یونیت هیتر آب گرم از انرژی الکتریکی استفاده نمیکند و در عوض از آب گرم برای تولید گرما استفاده می کند. این مدل نیز مانند مدل برقی از دو بخش اصلی کویل و فن تشکیل شده است. کویل حاوی لوله‌های پره دار است که آب گرم درون آن جریان می یابد. فن هوا را از روی کویل عبور می دهد و باعث گرم شدن آن می شود. هیترهای آبگرم برای گرمایش فضاهای بزرگ و صنعتی مانند سوله‌ها، کارگاه‌ها، انبارها، سالن های ورزشی و… مناسب است.

نحوه عملکرد یونیت های آب گرم به این صورت است که آب گرم از موتورخانه مرکزی ساختمان به کویل های یونیت هیتر ارسال می شود. آب گرم با عبور از کویل ها، گرما را به هوا منتقل می کند و سپس هوای گرم از دستگاه خارج می شود.

از ویژگی های یونیت هیترهای آبگرم میتوان به موارد زیر اشاره کرد

• یونیت هیتر آب گرم با ظرفیت حرارتی 42000BTU/H الی 26000BTU/H و با میزان ظرفیت هوادهی 1300 الی 4000CFM
• قابل استفاده در فروشگاه‌ها، رستوران ها، ادارات، مدارس و مقاصد صنعتی
• رنج گسترده بار حرارتی
• در تیپ استاندارد از لوله‌های 3/8 اینچ مسی و در مدل ظرفیت بالا از لوله‌های 1/2 اینچ فولادی استفاده می شود.
• نصب موتورهای 900 یا 1400 دور جهت دستیابی به ظرفیت های مختلف
• دارای دمپرهای مناسب جهت هدایت هوا

یونیت هیتر صنعتی (بخار)

پرکاربردترین مدل این مدل سیستمهای تهویه مطبوع، یونیت هیتر صنعتی می باشد که به مدل بخار نیز معروف هستند. یونیت های بخار همانطور که از نامش مشخص است از بخار برای تولید گرما استفاده می کند. کویل حاوی لوله‌های پره دار است که بخار داغ درون آن جریان می یابد. فن هوا را از روی کویل عبور می دهد و باعث گرم شدن آن می شود. یونیت هیتر بخار برای گرمایش فضاهای بزرگ و صنعتی مانند سوله‌ها، کارگاه‌ها، انبارها، سالن های ورزشی و … مناسب است.

نحوه عملکرد هیتر بخار به این صورت است که بخار داغ از دیگ بخار به کویل های یونیت هیتر ارسال می شود. بخار داغ با عبور از کویل ها، گرما را به هوا منتقل می کند و سپس هوای گرم از دستگاه خارج می شود.

از ویژگی های یونیتهای بخار میتوان به موارد زیر اشاره کرد:

• جهت استفاده در تعمیرگاه‌های بزرگ، کارخانه‌ها و کارگاه‌های صنعتی و… بسیار مناسب می باشد.
• یونیت هیتر صنعتی (بخار آب) با ظرفیت حرارتی 62000 الی 450000CFM و با میزان ظرفیت هوادهی 1300 الی 4000CFM
• قابلیت کارکرد با آب گرم و بخار
  كویل یونیت هیتر بخار با استفاده از لوله فولادی مانسمان – مس – استنلس استیل می تواند تولید شود. در حالت معمول در یونیت هیتر بخار تولیدی این شرکت از كویل فولادی مانسمان با سایز ¼ اینچ به صورت دو ردیفه استفاده می شود كه به وسیله فین پرس، فین آلومینیومی در اطراف لوله‌های كویل قرار می گیرد و به وسیله دستگاه اكسپندر روی لوله‌ها محكم می گردد.
• كویل می تواند 2 یا 3 ردیفه تولید گردد.
• ضخامت لوله‌های فولادی در ساخت كویل بخار 5/1 میلی متر سایز ½ 1 اینچ و ضخامت لوله‌های مسی در ساخت برابر با 1 میلی متر می باشند كه از سایز 8/5 اینچ انتخاب می گردند.
• تمامی فین ها از نوع فین تخت آلومینیومی می باشد.

محصول پر فروش تهویه مطبوع: برج خنک کننده

اجزاء و قطعات یونیت هیتر

1. کویل با لوله‌های پره دار که داخل آن آب گرم، داغ یا بخار بعنوان حامل انرژی حرارتی جریان دارد، بر حسب نوع هیتر ممکن است کویل صاف، مکعبی شکل، گرد یا دایره ای باشد.
2. پروانه یا فن که وسیله عبور دادن هوا از کویل و به جریان انداختن هوا در داخل فضای گرم شونده را بر عهده دارد، این فن بر حسب ظرفیت و فشار هوادهی ممکن است از نوع ملخی یا سانتریفیوژ باشد.
3. پره‌های جهت دهنده هوا که بوسیله آنها می توان هوای خروجی از یونیت هیتر را به قسمتهای مختلف محل گرم شونده هدایت کرد.
4. بدنه محفظه ای که کویل و پروانه در داخل آن و پره‌های جهت دهنده بر روی آن نصب شده است. یونیت هیتر بخار قابلیت ساخت با بدنه فولادی – گالوانیزه و یا استیل را دارا می باشد. به طور معمول بدنه یونیت های بخار از ورق فولاد ساخته می شود كه پس از برشكاری و خم كاری با رنگ آمیزی به روش پودری الكترواستاتیك با پخت كوره ای با دمای تا 200 درجه سانتی گراد پوشش داده می شود.

محصول مرتبط که ما خواندن آن را به شما پیشنهاد می کنیم: هیتر تابشی

قیمت یونیت هیتر

جهت انتخاب و خرید یونیت هیتر مناسب فضای خود نیاز به محاسبه بار حرارتی محیط می باشد. ابعاد بدنه و فن یونیت نیز می تواند متغیر باشد. قیمت یونیت هیتر به عوامل مختلفی بستگی دارد که از جمله مهم ترین آنها می توان به موارد زیر اشاره کرد:

• نوع سوخت: یونیت هیتر ها از دو نوع سوخت الکتریکی، آب گرم و بخار استفاده می کنند. قیمت یونیت هیتر الکتریکی به دلیل مصرف برق بالا، بالاتر از سایر انواع دیگر است.
• ظرفیت حرارتی: ظرفیت حرارتی دستگاه، میزان گرمای تولیدی آن را تعیین می کند. هرچه ظرفیت حرارتی یونیت هیتر بیشتر باشد، قیمت آن نیز بالاتر خواهد بود.
• نوع کویل: این دستگاه‌ها از دو نوع کویل آب گرم و بخار استفاده می کنند. قیمت یونیت هیتر کویل آب گرم به دلیل هزینه بالاتر تولید کویل، بالاتر از سایر مدل ها است.
• نوع فن: یونیت هیتر ها از دو نوع فن سانتریفیوژ و محوری استفاده می کنند. قیمت یونیت هیتر فن سانتریفیوژ به دلیل عملکرد بهتر، بالاتر از مدل های دیگر است.
• محل نصب: این تجهیزات در سه نوع سقفی، دیواری و زمینی تولید می شوند. قیمت یونیت هیتر سقفی به دلیل پیچیدگی بیشتر در نصب، بالاتر از انواع دیگر است.

در مجموع، قیمت یونیت هیتر ها با توجه به عوامل ذکر شده، از چند میلیون تومان تا چند ده میلیون تومان متغیر است. در هنگام خرید یونیت هیتر، علاوه بر قیمت، باید به عوامل دیگری مانند کیفیت ساخت، ضمانت نامه و خدمات پس از فروش نیز توجه کرد. برای اطلاعات کامل و جزئیات بیشتر لطفا با کارشناسان مجموعه صنعتی ناب ملل تماس بگیرید.

تفاوت یونیت هیتر و فن کویل

هر دو سیستم فوق با دمیدن هوا به یک کویل گرم یا سرد موجبات خنک کاری یا گرم شدن محیطی که در آن نصب شده اند را فراهم می آورند اما فن کویل ها قدرت پرتاب بسیار کمتری دارند و برای محیطهای کوچک استفاده می شوند.

بدلیل فرم طراحی فن کویل‌ها می توان از آنها برای هر دو حالت خنک کاری و گرم نمودن محیط استفاده نمود لیکن برای بهره برداری از یونیت هیترها بمنظور خنک کاری باید طراحی آنها تغییراتی یابد که مقرون به صرفه نیست.
