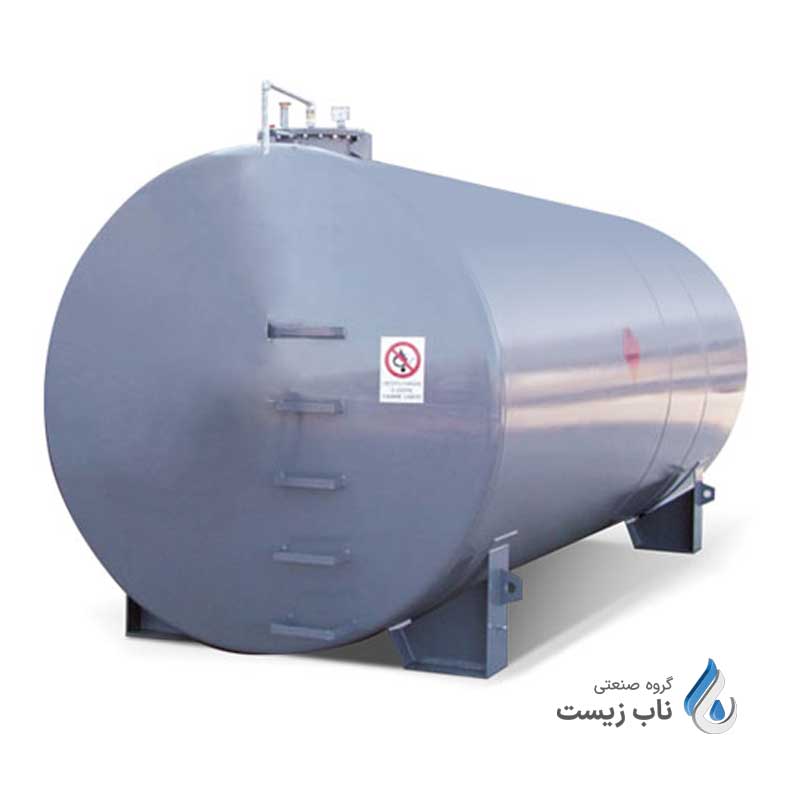

منبع دوجداره، نوعی مبدل حرارتی غیر مستقیم است که جهت تأمین آب گرم مورد نیاز ساختمان، در موتورخانه نصب میگردد. این آبگرمکن‌ها که در اغلب ساختمانهای مجهز به تاسیسات مرکزی دیده می شوند، از دو استوانه تو در تو تشکیل شده اند. بسته به تعداد واحدهای مسکونی و نیازهای ساکنان، از ظرفیتهای مختلف منبع یا مخزن دوجداره استفاده میشود. مثلاَ آپارتمانهای مسکونی یا تجاری تا 10 طبقه، بهتر است از منبع آبگرم 300 کیلویی استفاده کنند.
نکته جالب توجه در طراحی مخزن آب گرم دوجداره این است که به جهت عملکرد هرچه بهتر دستگاه، از دو ضخامت متفاوت در جداره‌های بیرونی و درونی استفاده میشود. همچنین طول این مخازن را بیشتر از عرضشان درنظر میگیرند تا به تسریع فرآیند گرمسازی آب موتورخانه‌ها بپردازد.
تمامی نیازهای مصرفی منازل مسکونی، اعم از استحمام، آب گرم معمولی و حتی استخرها، میتواند با نصب منبع آب گرم تأمین شود. البته در صورتیکه آپارتمان مورد نظر دارای تأسیسات موتورخانه ای باشد.
منبع دوجداره آب گرم چیست؟
خرید منبع دوجداره آب گرم، یکی از اقداماتی است که در راستای تکمیل سیستم موتورخانه آپاتمانهای مسکونی و تجاری صورت میگیرد. انواع مخازن آب گرم دوجداره، توانایی فراهم نمودن آب گرم مصرفی برای ساکنان و کاربران را دارند. اما بطور خلاصه این فرآیند چگونه انجام میشود؟
جالب است بدانید که مخازن دوجداره به کمک دو لایه مختلف، به گرم کردن سیال (آب) می پردازند. به همین خاطر است که همواره ضخامت لایه‌های خارجی و داخلی این تجهیزات با یکدیگر متفاوت است. اساس عملکرد کلی منبع دوجداره آب گرم بدینگونه است که همانند یک مبدل حرارتی، به گرم نمودن آب درون مخزن خود میکنند.
سپس گرمای ایجاد شده در این آبها، به آبهای سرد موجود در لوله کشی‌های تأسیسات موتورخانه سرایت میکند و به نوعی یک تبادل گرمایی اتفاق می افتد. بنابراین هنگامی که ساکنان شیر آب گرم واحدهای خود را باز کنند، همواره دارای آب گرم خروجی می باشند.
قیمت منبع دوجداره آب گرم بسیار مناسب است و بیشتر در ساخت و سازهای مسکونی استفاده میشوند. البته با توجه به امکانات تنظیمی کمتر، غالباَ از مخزن 2جداره در سیستمهای تأسیات سبک و موتورخانه‌های منازل بکار گرفته میشوند.
جنس منبع دوجداره آب گرم
جنس انواع مخزن دوجداره آب گرم از ورق گالوانیزه st37 (شبیه مخزن گالوانیزه تک جداره) می باشند. چون این مخازن تحت فشار بالایی قرار نمی گیرند، پس در نتیجه ضخامت ورق ها زیاد نمی باشد. انجام محاسبه و تعیین ضخامت صحیح ورق گالوانیزه مورد استفاده در ساخت منبع دوجداره، بر اساس:
- ظرفیت فشار کار (فشار آب درون منبع)
- و همچنین رعایت استانداردهای بین المللی مخازن تحت فشار،
صورت می گیرد. ضخامت متداولی که برای مخازن استفاده میشود، برای مخزن بیرونی 2 تا 3 میلیمتر و برای مخزن داخلی 4 تا 5 میلیمتر است.
بعد از تمیز کاری و سند پلاست، انجام رنگ اپوکسي به ضخامت 140 ميکرون و يا زينکای سرد (حتي در صورت استفاده از ورقهای گالوانيزه) در محل جوشکاريهای منبع دوجداره الزامي است.
در این نوع منابع برای جداره اول و عدسیهای محدب، از ورق به ضخامت 4 الی 6 میلیمتر و برای ورقهای جداره دوم یا خارجی از ورق به ضخامت 3 الی 5 میلیمتر طبق سفارش خریدار یا منبع طراحی شده استفاده میشود. جنس این ورق ها ورق فولادی ST-37 با روکش گالوانیزه گرم میباشد. باید به این نکته دقت شود که ضعف اصلی منبع دو جداره در دوام جداره داخلی و مقاومت عدسیهای مورد استفاده، میباشد. لذا در انتخاب ضخامت ورق مورد استفاده در نواحی ذکر شده باید دقت کافی منظور گردد زیرا اولین نقطه پوسیدگی در منبع دو جداره، عدسی ها میباشند. علت استفاده از ورق ضخیم در لایه اول، بالا بودن فشار نسبت به لایه دوم میباشد.
بایستی بدانید که استفاده از متریال گالوانیزه در ساخت مخزن دوجداره آب گرم به 3 دلیل عمده است:
- متریال گالوانیزه در قیاس با اکثر متریالهای فلزی، ارزانتر است. لذا هزینه‌های ساخت مخزن دو جداره را شدیداَ کاهش میدهد.
- تسریع در روند گرم شدن آب، یکی دیگر از ویژگیهای گالوانیزه می باشد.
- همچنین بهداشتی است و استاندارد بهداشتی بالایی را برای آب گرم مصرفی ساکنان به ارمغان می آورد.
نکاتی که در نصب منبع دوجداره باید به آن دقت کرد:
- تمامی منابع آب گرم دوجداره باید مجهز به شیر اطمینان برای فشار و دما باشند.
- در سیستمهای گرمایشی با ظرفیت بالا و بزرگتر بهتر است از تعداد بیشتری مخزن بهره جست تا در صورت خرابی احتمالی یکی از منابع، کل سیستم مصرفی مختل نگردد.
- علاوه بر شیرهای اطمینان، در مخازن دوجداره شیری برای برگشت آب مصرفی باید در نظر گرفته شود.
- شیر مورد استفاده در مسیر آب ورودی لوله کشی شهری، باید از نوع یک طرفه باشد.
- منبع، برای سهولت در جابجایی، دارای دو عدد قلاب اتصال فلزی مستحکم میباشد.
- جوشکاری منابع دوجداره، برای استحکام و کیفیت بیشتر از نوع زیر پودری توسط زبده ترین نفرات انجام می گیرد.
- رنگ آمیزی بدنه مخزن آب گرم دوجداره تولیدی گروه ناب ملل، داخل از سه لایه رنگ اپوکسی جمعا به ضخامت حداقل 140 میکرون تشکیل شده است که پس از تمیزکاری و انجام سندپلاست (sa 2.5) اجرا می گردد. ضمنا در تمام نقاطی که جوشکاری صورت گرفته از اپوکسی یا زینکای سرد استفاده می گردد. بیرون منبع پس از اجرای یک لایه ضد زنگ، با استفاده از رنگ روغنی، رنگ و تحویل خریدار خواهد شد.
- برای سفارش خرید منبع دوجداره به فضای موجود در موتورخانه، ابعاد و ارتفاع دربهای ورودی و همچنین قطر و ارتفاع منبع درخواستی به جهت سهولت در ورود و خروج منبع، دقت لازم مبذول شود.
- محل نصب منبع، باید تراز باشد.
- مخازن باید به طور مناسب در جای خود مهار شوند.
- بهنر است زیر منابع یک فونداسیون حداقل به ضخامت 10 سانتی متر اجرا گردد.
- برای طراحی از نرم افزارهایی مثل catia ,AutoCad ,Solidwork (نرم افزار کتیا) و… استفاده می شود.
مکانیزم گرم شدن آب در داخل منبع دوجداره
ساختار کلی و شیوه گرمسازی آب توسط این آبگرمکن ها، چندان پیچیده نیست. بدین منظور ابتدا آب داغ یا بخار خروجی از دیگ، به جداره خارجی منبع دوجداره آب گرم ارسال میشود. سپس با انتقال حرارتی که بین آب موجود در داخل مخزن و جداره بیرونی اتفاق می افتد، آب داخل مخزن آب گرم می شود. برای اینکه به انتقال حرارت سرعت ببخشیم باید طول منبع دوجداره از قطر آن بیشتر باشد. برای جلوگیری از اتلافهای حرارتی نیز این مخازن را عایق بندی می کنند. راندمان حرارتی منبع 2 جداره %95 می باشد که عددی بسیار عالی در فعالیتهای صنعتی محسوب میشود.
اصول کارکرد منبع دوجداره
همانطور که گفته شد منبع دوجداره از دو لایه یا جداره اصلی و همچنین دو عدد عدسی از نوع محدب تشکیل یافته است. در این سیستم، آبگرم یا بخار تولیدی توسط بویلر وارد جداره خارجی یا بیرونی شده و آب سـرد ورودی (در مصارف خانگی آب لوله کشی شهری) در جداره داخلی منبع جریان دارد. طبق اصل انتقال حرارتی بین دو ماده غیر همدما، دمای آب سرد موجود در لایه داخلی افزایش یافته (معمولا بین 50 تا 60 درجه سانتیگراد) و مورد مصرف قرار میگیرد، همچنین طی این فرآیند همدمایی آبگرم یا بخار تولیدی توسط بویلر موجود در جداره خارجی درصدی از گرمای خود را از دست میدهد و دوباره راهی بویلر میگردد. این سیکل به طور متناوب در سیستم تولیدی آبگرم ادامه خواهد داشت.
اجزای کلی منبع دوجداره
کلیت ساختاری مخزن دوجداره در دو بخش قابل تقسیم بندی می باشد:
- قسمت داخلی همان مخزنی که آب سرد شهری وارد این فضا می شود.
- قسمت میانی بین دوجداره، فضائی است که آبگرم یا بخار دیگ وارد این قسمت می شود.
مزایای منبع دو جداره
انواع مخزن دوجداره به دلیل دارا بودن مزایای گسترده، در فرآیندهای صنعتی و عمرانی، مورد استفاده قرار میگیرند. برخی از مهمترین دلایل بکارگیری این مخازن به شرح زیر است:
- ارزان بودن منبع دوجداره نسبت به سایر منبع حرارتی.
- این منبع دارای افت فشار بسیار کم می باشند.
- نیازی به اختصاص دادن پمپ سیرکولاتور برای گردش آب گرم ندارند.
- پیچیدگیهای ساختاری کمتری دارند. ازهمین رو هنگام خرید منبع آب گرم، دغدغه زیادی نخواهید داشت.
- قابلیت طراحی و تولید در انواع ظرفیتهای متنوع و گسترده
- تأمین تمامی نیازهای آب گرم آپارتمانهای مسکونی
- مقاومت بدنه ای خوب در برابر ضربه و زنگ زدگی. (به دلیل بکارگیری لایه یا لایه‌هایی از جنس روی بر روی لایه اصلی گالوانیزه ای)
- بهره گیری از منبع کویل دار برای تمامی آپارتمانهای مسکونی مناسب نیست. درحالیکه با خرید منبع دوجداره آب گرم، میتوان از این تجهیزات در انواع ساختمانها استفاده کرد.
معایب مخزن دوجداره آب گرم
البته که این مخازن دارای محدودیتهایی نیز می باشند. مهمترین عیب منبع آب گرم، مزایای کمتر و وجود محدودیتهای ساختاری و امکاناتی کمتر در آنهاست. البته همین محدودیت‌ها موجب شده تا هزینه نهایی و قیمت منبع آب گرم به شکل قابل توجهی کاهش یابد. چرا که کارکردهای اضافی از این دستگاه‌ها حذف شده و تنها وظیفه اصلی گرم سازی آب، صورت میپذیرد. برخی دیگر از معایب این دستگاه‌ها عبارتست از:
- افت حرارتی منبع دوجداره نسبت به منبع کویل دار بیشتر است.
- استفاده از دو جداره که در صورت سوراخ شدن جداره داخلی کار تعمیر آن به سهولت انجام نمی شود.
- حداکثر ظرفیتی مورد نیاز برای خرید منبع دوجداره آب گرم، 1000 لیتر می باشد. بنابراین برای آپارتمانهای با تعداد واحد مشخص و محدود، از این مخازن استفاده میشود. این درحالیست که انواع منبع کویل دار در نیازهای ظرفیتی به مراتب بیشتر تولید میشوند. در نتیجه چنانچه به ظرفیتهایی بیشتر از 2000 لیتر نیاز داشته باشید، استفاده از منابع کویل دار پیشنهاد میگردد. طبق نیازسنجی های صحیح، بمنظور تأمین آب گرم آپارتمانهای با واحدهای مسکونی بسیار زیاد، بایستی از منبع کویل دار استفاده شود.
اتصال مخزن دوجداره
نکاتی که در اتصال منبع دوجداره باید به آن دقت کرد:
- باید شیر اطمینان فشار و دما حتما روی منبع آب گرم نصب شده باشد.
- در ورودی آب شهری حتما از شیرهای یک طرفه استفاده کنیم.
- بر روی مخزن داخلی منبع دو جداره، چندین عناصر اتصالاتی قرار میگیرد. اتصالاتی از قبیل: شیر اطمینان فشار و دما و و شیری برای برگشت آبگرم مصرفی تعبیه میشود.
- در تاسیسات بزرگتر بهتر است به جای استفاده از یک مخزن آب گرم دوجداره از 2 یا چندین منبع استفاده شود.
- استفاده از 2 یا چند مخزن، به این علت است که در صورت خرابی یکی از منابع، مصرف کنندگان از آبگرم بی نصیب نباشند.
منبع آب گرم دوجداره 300 لیتری
این نوع مخزن دوجداره آب گرم، با توجه به ظرفیت محدود خود برای بکارگیری در مجتمعهای مسکونی با تعداد واحد محدود مطلوب خواهد بود. طبق نظر کارشناسان، خرید منبع دوجداره آب گرم برای آپارتمانهای 2 تا 4 واحده مناسب می باشد. جنس بدنه این مخازن از گالوانیزه گرم میباشد. ضخامت ورقه‌های گالوانیزه بدنه این دستگاه‌ها به دو صورت:
- «4 میلیمتر جداره داخلی * 2 میلیمتر جداره خارجی» و
- «5 میلیمتر جداره داخلی * 3 میلیمتر جداره خارجی»
طراحی و تولید میگردد. بخاطر داشته باشید که وزن نهایی منبع دوجداره آب گرم 300 لیتری، بسته به ضخامت ورق میتواند متفاوت باشد. مثلاَ وزن مخازن با ورقهای با ضخامت 5*3، در حدود 160 کیلوگرم است. این درحالیست که وزن مخزن آب گرم با ضخامت ورقهای 2*4 میلیمتر، حدود 113 کیلوگرم میباشد.
منبع دوجداره آبگرم 500 لیتری
این مدل مخزن دوجداره آب گرم برای آپارتمانهایی با تعداد واحد 5 تا 7 عددی، مناسب می باشد. در مخزن 500 لیتری آب گرم نیز عمدتاَ از ضخامتهای:
- (4* 2 میلیمتر به ترتیب جداره‌های داخلی و خارجی)
- (4 * 2.5 میلیمتر به ترتیب جداره‌های داخلی و خارجی)
- (6* 3 میلیمتر به ترتیب جداره‌های داخلی و خارجی)
- و (5* 3 میلیمتر به ترتیب جداره‌های داخلی و خارجی)
استفاده میشود. درواقع بسته به نیاز کارفرمیان و شرایط محیطی، میزان ضخامت منبع دوجداره آب گرم انتخاب میشود.
منبع آب گرم دوجداره 800 لیتری
انواع مخزن دوجداره آب گرم 800 لیتری غالباَ در سه مدل ضخامتی:
- 2.5*4 میلیمتر (به ترتیب ضخامت ورقه‌های خارجی و داخلی) با وزن 260 کیلوگرم
- 3*4 میل (به ترتیب ضخامت ورقه‌های خارجی و داخلی) با وزن 275 کیلوگرم
- 3*5 میلیمتر (به ترتیب ضخامت ورقه‌های خارجی و داخلی) با وزن 320 کیلوگرم
تولید می گردند. این مخازن برای آپارتمانهایی با تعداد واحدهای 10 الی 13 واحد، طراحی و ساخته می شوند.
قیمت منبع دوجداره آبگرم
جهت استعلام قیمت مخزن دوجداره آب گرم و سایر محصولاتی که در مجموعه کارخانجات ناب ملل تولید می گردد، کافیست با کارشناسان واحد فروش و همکاران ما در شرکت تماس بگیرید. اما بطور کلی پارامترهای زیر در تعیین قیمت منبع دوجداره موثر می باشد:
- نوع مخزن. (مخزن دوجداره موتورخانه و منبع آب گرم دوجداره تحت فشار)
- جنس مخزن. (غالباَ بدنه مخازن از جنس گالوانیزه می باشد)
- نوع عایقکاری دقیق
- ظرفیت. (بیشترین تأثیر را بر قیت این تجهیزات خواهد گذاشت)
- قدرت سیستم حرارتی دستگاه
- میزان ضخامت ورقه گالوانیزه جداره‌های داخلی و خارجی؛ و البته وزن کلی دستگاه
تعمیر مخزن دوجداره آبگرم
مخازن آب گرم غالباَ نیاز به تعمیرات خاصی ندارند. اما همواره ممکن است یک مشکل رایج در این انواع منبع دوجداره آب گرم بوجود بیاید. چنانچه جداره‌های داخلی این تجهیزات و یا مخزن (کویل اصلی) این دستگاه‌ها دچار سوراخ شدگی گردد، آب ریخته شده به سیستمهای حرارتی و گرمایی واحدهای مسکونی نفوذ پیدا میکند. درنتیجه به احتمال زیاد:
- هم آب از منابع انبساطی باز نصب شده در پشت بام‌های آپارتمان بیرون زدگی پیدا میکند.
- و هم ممکن است فضای موتورخانه هل را پر از آب کند!
نکات خرید منبع دوجداره
بمنظور خرید منبع دوجداره آب گرم، توجه به نکات زیر الزامی می باشد:
- پیش از خرید، به پشتیبانی ظرفیتی این تجهیزات بر اساس تعداد واحد، توجه نمایید. یعنی بر اساس تعداد واحدها و تخمین میزان مصرف، ظرفیت مخزن دوجداره آب گرم را انتخاب نمایید.
- نصب شير اطمينان (دما و فشار) کاملاَ واجب است. پس به هنگام خرید منبع دوجداره، به دریافت اجزای کامل اقدام نمایید.
- به فضای موتورخانه پیش از خرید مخزن دو جداره توجه نمایید. چرا که حتماَ باید یک فضای خالی سی سانتیمتری از سطح بالایی مخزن تا سقف موتورخانه و فضاهای تأسیساتی در نظر گرفته شود.
- نوع جوشکاری و ضخامت ورقه‌های گالوانیزه بدنه را حتماَ مورد بررسی قرار دهید.
- سراغ شرکتهای معتبر برای خرید منبع دوجداره آب گرم بروید. زیرا هم تجربه کاری و کیفیتی بالایی دارند. و هم خدمات پس از فروش و گارانتیهای معتبری ارائه می دهند.
- عدسی، بخش مهمی از این تجهیزات به شمار می رود. از آنجایی که غالباَ پوسیدگی و خرابیهای دستگاه از بخش مخزن شروع میشود، ضخامت هر چه بیشتر ورقه عدسی را مدنظر قرار دهید.
