ایستگاه پمپاژ فاضلاب جهت مکش لجن و فاضلابهای لجنی از ته سپتیک تانک و سر ریز آنها به درون اگوی شهری کاربرد دارد. یکی از خدمات ارایه شده تخصصی شرکت ناب ملل اجرای پکیج های پمپاژ فاضلاب به همراه اجرای تابلو کنترلهای ایستگاه و کنترلرهای الکتروپمپ ها میباشد که در ادامه به تشریح آن می پردازیم.

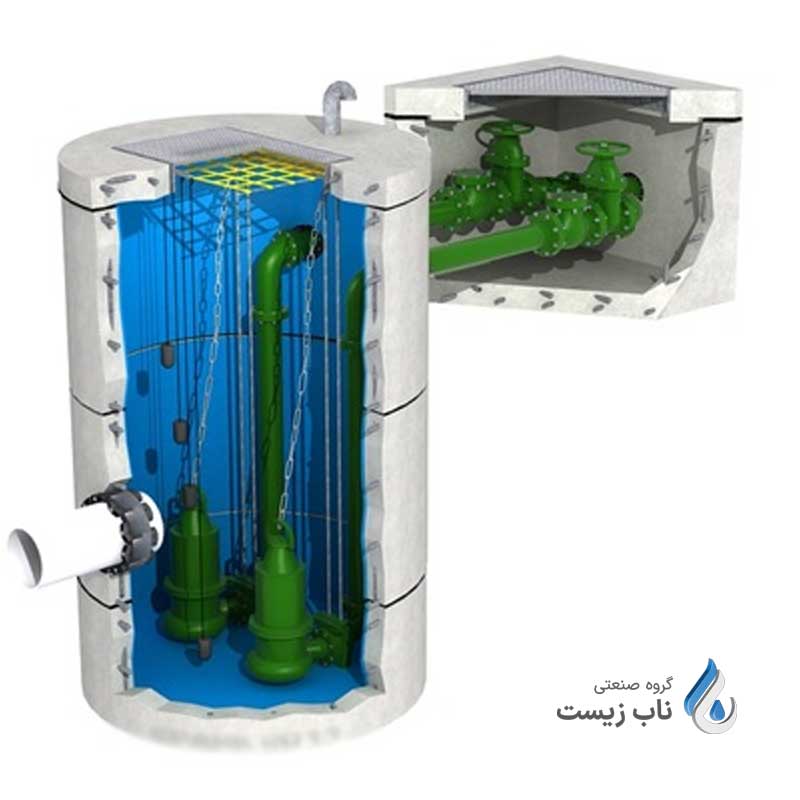

ایستگاه پمپاژ فاضلاب چیست؟
ایستگاه پمپاژ فاضلاب (لیفت استیشن)، سیستمی متشکل از مخزن، پمپ، سیستمهای کنترلی و تجهیزات دیگر است که وظیفه‌ی جمع‌آوری و انتقال فاضلاب از مکان‌های پایین‌تر به سطوح بالاتر را به عهده دارد.
پکیج پمپاژ فاضلاب شامل بخشهای مختلفی از جمله: یک منهول اصولا پلاستیکی یا پلی اتیلنی، یک یا چند پمپ خردکن دار، لوله‌های انتقال فاضلاب تکجداره، سیستم کنترل سطح فاضلاب، سپتیک تانک، تابلو کنترل و کنتاکتور میباشد. تمام این اجزا به صورت یک سیستم مستقل وظیفه انتقال فاضلاب از طبقات پایین به سمت چاه فاضلاب و یا اگوی شهری را بر عهده دارد.
کاربردهای لیفت استیشن فاضلاب
ایستگاه پمپاژ جزء صنایع عمومی می‌باشند، لذا میتواند برای کاربردهای متفاوتی مورد استفاده قرار بگیرد. در ادامه به برخی از آنها اشاره شده است:
- استفاده در شبکه‌های توزیع و خطوط انتقال آب شهری و روستایی.
- انتقال فاضلاب حوضچه آرامش و مخزن ته نشینی به تصفیه خانه فاضلاب شهری یا صنعتی.
- پمپاژ آب از دریاها و دریاچه‌ها، رودخانه‌ها به منظور مصارف صنعتی همچون خنک کاری و در اکثر موارد کشاورزی
- تامین آب مورد نیاز معادنی همچون چادرملو و گلگهر در مناطق با فاصله زیاد از منابع آبی
نحوه کارکرد ایستگاه پمپاژ فاضلاب
در مواقعی که فاضلاب به صورت ثقلی و به دلیل جریان گرانش، امکان ریزش به محل دیگر را ندارد، یعنی در واقع فاضلاب باید به نقطه بالادست خود حرکت کند، استفاده از ایستگاه پمپاژ فاضلاب اجتناب ناپذیر است. در واقع برای حمل و نقل فاضلاب، انواع پکیج پمپاژ فاضلاب برای جمع آوری و انتقال فاضلاب به نقطه ای در ارتفاع بالاتر طراحی شده است. یک پکیج تلمبه خانه فاضلاب به طور معمول برای مدیریت فاضلابهایی که از خطوط لوله جاذبه زیرزمینی تغذیه میشوند و در یک گودال زیرزمینی یا چاه مرطوب ذخیره میشود، طراحی شده است.
عملکرد ایستگاه پمپاژ به گونه ای است که فاضلاب ورودی را در مخزن اولیه ذخیره موقت کرده و توسط پمپ به نقطه دیگری در مسیر بالادست، پمپ میکند. عموما پمپاژ کردن به مسیر طولی با شیب قائم گفته میشود. در صورتی که فاضلاب به طور عمده و یکسره به مسیر عمودی بالاتر رود، از اصطلاح لیفت شدن یا ایستگاه لیفت استفاده میشود.
چاه مرطوب مجهز به تجهیزات الکترونیکی برای تشخیص سطح فاضلاب موجود است. هنگامی که سطح فاضلاب تا یک سطح از پیش تعیین شده بالا می رود، ایستگاه پمپاژ فاضلاب شروع به کار می کند: یک پمپ شروع به بلند کردن فاضلاب به سمت بالا از طریق یک سیستم لوله ای تحت فشار می کند که فاضلاب را به درون منهول گرانشی تخلیه می کند. در اینجا، چرخه دوباره شروع میشود تا فاضلاب به مقصد خود برسند – معمولاً یک تصفیه خانه فاضلاب.
در صورت جریان زیاد آب به درون چاه (به عنوان مثال در دوره‌های اوج گردش و هوای بارانی) پمپهای اضافی به طور موازی شروع به کار می کنند. از نظر اندازه، پکیج ایستگاه پمپاژ معمولاً به عنوان ایستگاه‌های پمپاژ تحت فشار (کوچک)، مخصوص شبکه (متوسط) یا ایستگاه‌های پمپاژ اصلی (بزرگ) طبقه بندی میشوند.
به صورت خلاصه مراحل کارکرد ایستگاه پمپاژ فاضلاب به شرح زیر است:
- جمع‌آوری فاضلاب:
فاضلاب از طریق لوله‌های فاضلاب به مخزن ایستگاه پمپاژ هدایت میشود.
- ذخیره‌سازی فاضلاب:
فاضلاب در مخزن ذخیره میشود تا زمانی که پمپها آن را به سمت بالا پمپ کنند.
- پمپاژ فاضلاب:
پمپها فاضلاب را از مخزن به سمت بالا و به سمت شبکه فاضلاب شهری یا تصفیه‌خانه فاضلاب هدایت می‌کنند.
- کنترل و نظارت:
سیستمهای کنترل و سنسورها وظیفه کنترل و نظارت بر عملکرد پمپها، سطح فاضلاب در مخزن و سایر تجهیزات را بر عهده دارند.
- تهویه:
سیستمهای تهویه وظیفه تهویه هوای داخل ایستگاه پمپاژ و جلوگیری از انتشار بوی نامطبوع را بر عهده دارند.
بخشهای تشکیل دهنده ایستگاه پمپاژ فاضلاب
هر ایستگاه پمپاژ عموما از سه قسمت اصلی تشکیل شده است: مخزن ذخیره فاضلاب، پمپهای ذخیره فاضلاب و تابلو فرمان.
- مخزن: اولین نقطه تماس فاضلاب در ایستگاه پمپاژ، مخزن است. این مخزن به طور موقت فاضلاب را ذخیره میکند تا زمانی که پمپها آن را به سطح بالاتر منتقل کنند.
- انواع مخزن:
- مخزن بتنی: برای کاربردهای بزرگ و صنعتی
- مخزن پیش‌ساخته: از جنس پلیمر یا فایبرگلاس برای کاربردهای کوچک و خانگی
- پمپ: پمپ قلب ایستگاه پمپاژ است و وظیفه‌ی انتقال فاضلاب با فشار مناسب به نقطه‌ای که فاضلاب به شبکه فاضلاب شهری یا تصفیه‌خانه فاضلاب می‌ریزد را بر عهده دارد.
- انواع پمپ:
- پمپهای شناور: برای مخازن عمیق
- پمپهای سانتریفیوژ: برای کاربردهای عمومی
- پمپهای دیافراگمی: برای فاضلاب با مواد جامد
- سیستمهای کنترلی: این سیستم‌ها وظیفه نظارت بر عملکرد ایستگاه پمپاژ را به عهده دارند.
- اجزای سیستمهای کنترلی:
- سنسورهای سطح: برای اندازه‌گیری سطح فاضلاب در مخزن
- تابلوی برق: برای کنترل پمپها و سایر تجهیزات
- سیستمهای هشدار: برای اطلاع‌رسانی در صورت بروز مشکل
- تجهیزات جانبی:
- شیرآلات: برای کنترل جریان فاضلاب
- خطوط لوله: برای انتقال فاضلاب
- سیستم تهویه: برای جلوگیری از بو
- سیستمهای روشنایی: برای روشنایی داخل ایستگاه
- سیستمهای اطفاء حریق: برای جلوگیری از آتش‌سوزی
علاوه بر این اجزا، ایستگاه‌های پمپاژ ممکن است به تجهیزات دیگری مانند سیستمهای تصفیه فاضلاب اولیه، سیستمهای کنترل بو و سیستمهای مانیتورینگ نیز مجهز باشند.
مخزن ایستگاه پمپاژ
مخزن ذخیره فاضلاب، فاضلاب را بصورت موقت در خود ذخیره کرده و محل تعبیه پمپهای اصلی فاضلاب نیز میباشد. به این مخزن منهول نیر گفته میشود.
فاضلاب ذخیره شده در مخزن از طریق پمپ لجن کش (خرد کن دار یا ورتکس) به محل مورد نظر پمپ یا لیفت میشود. طراحی مخزن ذخیره فاضلاب به گونه ای است که فاضلاب را حد اکثر در مدت 45 دقیقه الی 2 ساعت نگه دارد. علت این امر این است که در صورت ماند بیشتر فاضلاب ممکن است پروسه تصفیه بیهوازی شکل گرفته و گازهای CH4 و SH2 تولید شود که تولید بوی نامطبوعی مینماید. از انحا که هدف ایستگاه پمپاژ، فقط ذخیره فاضلاب خام و نه تصفیه آن است، از تولید این گازها با طراحی حجم درست مخزن جلوگیری مینماییم.
حجم مخزن باید به گونه ای انتخاب و محاسبه گردد که پمپهای لجن کش به راحتی در مخزن تعبیه شده و فضای موقت برای ماند کوتاه مدت فاضلاب نیز کافی باشد. بدیهی است پارامترهای طراحی حجم مخزن، به میزان دبی فاضلاب، منحنی استاندارد پمپ (نقطه‌های بهینه عملکرد پمپ)، ابعاد پمپ و شکل مخزن، وابسته است.
جنس مخزن میتواند از جنس پلی اتیلن اسپیرال کاروگیت (عمودی)، فایبرگلاس فشرده یا عادی، بتنی پیش ساخته یا بتنی درجا، انواع کامپوزیت مناسب فاضلابی یا… باشد. متریال پلی اتیلن، بهترین متریال برای تماس فاضلاب و همچنین تحمل فشار بوده و استفاده از مخازن پیش ساخته پلی اتیلن، بهترین پیشنهاد میباشد.
در محلهایی که امکان ساخت مخزن بتنی وجود دارد، می توان از مخازن بتنی نیز استفاده نمود. اما از انجایی که ساخت مخزن بتنی مستلزم زمان، هزینه و عملیات عمرانی بیشتر است، همواره استفاده از مخازن پیش ساخته پلی اتیلن پیشنهاد میشود.
پمپهای پکیج پمپاژ فاضلاب
برای پمپاژ فاضلاب از پمپ لجن کش یا کف کش استفاده میشود. انتخاب پمپ مناسب ایستگاه پمپاژ، به دبی فاضلاب، فاصله عمودی و افقی مسیر انتقال فاضلاب، محاسبات افت فشار مسیر، نوع فاضلاب (فاضلاب سنگین، خاکستری، آشپزخانه، باران و…)، محل پروژه، اسیدیته بودن فاضلاب و سایر عوامل بستگی دارد.
هر پمپ ایستگاه پمپاژ باید فاضلاب را از نقطه ذخیره موقت (مخزن ذیره فاضلاب) به محل مورد نظر نهایی انتقال دهد. جنس پمپ می تواند از جنس تمام استیل یا چدن باشد. برند پمپهای مورد استفاده ایستگاه پمپاژ می تواند برندهای معتبر اروپایی یا برندهای تولید چین باشد. عموما استفاده از پمپهای گرانفوس، ابارا، لوارا، پنتاکس و…، مشمولیت بیشتری نسبت به پمپهای چینی دارد.
پمپ لجن کش میتواند خردکن دار باشد که استفاده از خردکن، بستگی به نوع فاضلاب تولیدی دارد. معمولا در ایستگاه پمپاژ از دو پمپ استفاده میشود. یک پمپ در حال کار و پمپ دیگر خارج از مدار و در حال آماده باش است. نحوه کوپل شدن پمپ ها به این صورت است که یا پمپ ها به صورت ساعتی تعویض میشوند، یا پمپ جایگزین فقط در صورت از کار افتادن یا خرابی پمپ اصلی وارد مدار میشود، یا پمپ ها به صورت روزانه، تعویض میشوند.
تابلو فرمان ایستگاه پمپاژ فاضلاب
هر ایستگاه پمپاژ یا لیفت استیشن استاندارد نیاز به تابلو برق بعنوان مغز متفکر دارد. پمپ ها توسط لول سوییچ بالا و پایین، شروع به کار کرده و توسط تابلو برق فرمان می گیرند. تابلو برق مورد استفاده در ایستگاه پمپاژ، یک تابلوی جدا یا بخشی از تابلو برق اصلی میباشد. فرمان ها از طریق تابلو صادرشده و کنترل فرمان پمپهای سپتیک از طریق تابلو برق صورت می گیرد.
تابلو برق می تواند آژیر هشدار داشته باشد. به این صورت که درصورت عبور فاضلاب از بالاتر لول نهایی (مشخص شده توسط لول سوئیچ در بالاترین نقطه بحرانی مخزن) آژیر هشدار به صدا در امده و اپراتور متوجه حالت بحرانی مخزن میشود.
این اتفاق در صورت خرابی هر دو پمپ، محتمل است. در این صورت فاضلاب از طریق مسیر بای-پس به چاه جذبی یا سایر محلهای در نظر گرفته برای حالت بحرانی هدایت میشود. برند قطعات تابلو برق می تواند از برندهای اروپایی نظیر زیمنس، اشنایدر و یا برندهای معتبر کره ای نظیر ال اس، هیوندای باشد.
طراحی و ساخت ایستگاه پمپاژ فاضلاب
در صورت قرار گرفتن منبع تولید فاضلاب در تراز بالاتر یا مساوی نسبت به محل قرار گرفتن مخزن فاضلاب یا تصفیه خانه، ضروری است از ایستگاه پمپاژ فاضلاب انتقال پساب استفاده شود. هدف از طراحی و ساخت یک لیفت استیشن پیشرفته و بهینه سازی شده، تامین فشار یا هد (Head) مورد نیاز در انواع خطوط انتقال و آبرسانی میباشد.
مهندسی هوشمند در کنار استفاده از نرم افزارهای روز دنیا یکی از لازمه‌های طراحی و ساخت ایستگاه‌های پمپاژ بهینه است. اختلاف ارتفاع بین ابتدا و انتهای خط انتقال تنها یکی از پارامترهای محاسبه هد یک ایستگاه پمپاژ است.
مبانی طراحی ایستگاه پمپاژ فاضلاب عبارت است از:
- تعیین ظرفیت پمپاژ در دوره طرح بر مبنای تأمین حداکثر دبی فاضلاب ماهانه
- نوع پمپ ها اعم از اینکه خوردکن دار باشد یا بصورت ساکشن باعث انتقال فاضلاب زلال شده توسط سپتیک تانک گردد.
- تعداد پمپهای لجن کش یا الکتروپمپ ها جهت سرویس‌دهی در دوره‌های مختلف طراحی
- زمان پمپاژ فاضلاب
- ظرفیت پمپاژ و ارتفاع پمپاژ هر الکتروپمپ
- نقطه کارکرد الکتروپمپ‌ها در حالت ارتباط داشتن بین الکتروپمپ‌ها در مجموع و به صورت انفرادی (کوپلاژ)
- کنترل راندمان پمپهای فاضلاب در ظرفیت‌های مختلف
- محاسبات و تحلیل شرایط وقوع جریان ناپایدار و تأثیر آن در انتخاب سیستم حفاظتی آن
- نوع و مشخصات و ظرفیت سیستم حفاظتی ایستگاه پمپاژ
- نوع و مشخصات فنی تجهیزات الکترومکانیکال و سیستم کنترل ایستگاه پمپاژ
- نوع سازه تلمبه‌خانه فاضلاب با توجه به توپوگرافی منطقه
- زلزله خیز بودن
- رانش و لغزنده بودن زمین
برای آشنایی با مبانی و ضوابط طراحی ایستگاه پمپاژ و تأسیسات مربوطه به استانداردهای مربوطه مراجعه شود.
پارامترهای مهم و ضروری که در طراحی ایستگاه پمپاژ فاضلاب باید در نظر گرفت، شامل موارد زیر میشود:
- زمان ماند هیدرولیکی: زمان ماند فاضلاب در چاه تر معمولا از نیم ساعت تجاوز نمی کند.
- سطح بالا و پایین فاضلاب: این سطوح که مربوط به بیشترین و کمترین ارتفاع فاضلاب در چاه تر هستند، باید جهت تعیین موقعیت لوله مکش پمپ مشخص و تثبیت شوند.
- آشغال گیر: برای جلوگیری از گرفتگی و آسیب رسیدن به پمپ ها بر سر راه فاضلاب ورودی به چاه‌ها نصب میشود.
- پمپهای آماده به کار یا استند بای: حداقل یک پمپ مازاد بر تعداد محاسبه شده در طراحی باید در نظر گرفت و آن را بصورت آماده به کار در اختیار داشت تا در مواردی مانند تعمیرات و یا افزایش ناگهانی ارتفاع در چاه (تغییرات دبی)، بتوان از آن استفاده نمود.
- محل نصب پمپ: پیشنهاد میشود برای سهولت در دسترسی و تعمیرات، محل نصب موتور برای تامین نیروی محرکه پمپاژ در بالای چاه در نظر گرفته شود.
- فضای اضافی: تدارک دیدن فضای اضافی در چاه خشک برای سهولت در تردد و انجام تعمیرات و یا نصب تلمبه‌های جدید در آینده می تواند بسیار مناسب باشد.
در ساخت ایستگاه پمپاژ فاضلاب اغلب از پمپهای گریز از مرکز (افقی و یا عمودی با حداقل میزان گرفتگی) استفاده میشود که خود پمپ در انتهای چاه خشک و موتور آن در بالا نصب میشود و توسط یک محور نیروی خود را به پمپ انتقال می دهد.
تعبیه کردن یک تیرآهن در بالای چاه خشک به همراه زنجیر و قلاب به عنوان یک جرثقیل سقفی برای حمل تجهیزات سنگین در زمان تعمیرات نیز ضروری است.
انواع ایستگاه پمپاژ فاضلاب پیش ساخته
ایستگاه‌های پمپاژ فاضلاب پیش ساخته می‌توانند انواع فاضلاب را به سطحی بالاتر منتقل کنند: از پساب جمع آوری شده بوسیله لوله‌های زهکشی و فاضلاب با خصوصیات خانگی، تجاری، شهری و صنعتی گرفته تا آبهای سطحی از بزرگراه‌ها و جاده‌ها. بطور کلی ایستگاه پمپاژ پیش ساخته در دو نوع اصلی سیستم فاضلاب استفاده میشوند
- پکیج پمپاژ فاضلاب تحت فشار: سیستم فاضلاب تحت فشار برای مناطق کم جمعیت و مناطقی که شرایط زمینی باعث گرانش زیاد میشود ایده آل است. ایستگاه پمپاژ فاضلاب مجهز به پمپ چرخهای کارآمد و قابل اطمینان است تا از گرفتگی لوله‌ها یا شیلنگهای با قطر کوچک که به طور معمول در این سیستم ها وجود دارد جلوگیری کند.
- سیستمهای پمپاژ فاضلاب گرانشی: ایستگاه‌های پمپاژ پیش ساخته به عنوان ایستگاه آسانسور در سیستمهای فاضلاب گرانشی سنتی به عنوان یک جایگزین مقرون به صرفه، سازگار با محیط زیست و بسیار مطمئن برای بتن گران قیمت استفاده میشود، هم در پروژه ساختهای جدید و هم در پروژه‌های نوسازی.
شرایط نیاز به ایستگاه پمپاژ فاضلاب
ایستگاه پمپاژ یا تلمبه خانه فاضلاب یک تصفیه خانه بسته به میزان دبی فاضلاب معمولا شامل یک یا چند چاه تر (نسبتا کم عمق) و یک چاه خشک میباشد. زمانی که فاضلاب به تصفیه خانه می رسد، ابتدا در چاه تر جمع آوری میشود و سپس توسط پمپهای نصب شده در چاه خشک به اولین واحد تصفیه خانه انتقال داده میشود. البته تلمبه‌های غوطه ور در آب نیز می توانند استفاده شوند که در این صورت درون خود چاه تر قرار می گیرند.
در هنگام جمع آوری و انتقال فاضلاب، تحت شرایط زیر به پمپاژ کردن آن نیاز داریم:
- زمانی که شیب کانال جمع آوری به قدر کافی زیاد نیست تا فاضلاب بتواند تحت نیروی ثقلی حرکت کند و یا در مواردی که عمق سیستم جمع آوری بیش از 3 متر است.
- وقتی که به دلیل بالا بودن سطح آبهای زیر زمینی، امکان حفاری در عمق وجود نداشته باشد.
- برای انتقال فاضلاب جمع آوری شده از چاه جمع آوری به درون تصفیه خانه و همچنین انتقال بین واحدهای مختلف تصفیه خانه، البته در صورتی که فاضلاب توان حرکت تحت نیروی ثقلی را نداشته باشد.
پمپ سپتیک
پمپ سپتیک درون ایستگاه پمپاژ فاضلاب به منظور تامین فشار مورد نیاز خطوط انتقال فاضلاب طراحی و تولید می‌گردد. وظیفه اصلی ایستگاه پمپاژ فاضلاب تامین ارتفاع مورد نیاز در خط انتقال میباشد. این هد به طول مسیر، اختلاف ارتفاع و تجهیزات مسیر و نوع سیال بستگی دارد.
در یک پمپ سپتیک تجهیزاتی از قبیل پمپهای انتقال آب یا فاضلاب، شیرآلات ورودی (مکش) شیرآلات خروجی (دهش)، مخازن ضربه گیر جهت کنترل ضربه قوچ، مخازن ذخیره آب یا فاضلاب و ابزار دقیق وجود دارد. به مجموعه این تجهیزات ایستگاه پمپاژ فاضلاب نیز گفته میشود. دیگر تاسیسات ضروری در پمپ سپتیک ایستگاه پمپاژ فاضلاب، شیرآلات و اتصالات می‌باشند.
انتخاب پمپ سپتیک بهنگام تولید ایستگاه پمپاژ فاضلاب مسئله ای بسیار با اهمیت است چرا که در صورت بروز خطا در محاسبات بسیار سریع از مدار خارج میشود و ضمن ایجاد مشکل در سیستم انتقال فاضلاب، هزینه ای گزاف را به کارفرما تحمیل خواهد نمود. محاسبه ظرفیت و قدرت پمپ سپتیک در لیفت استیشن نیز نیاز به تجریه و دانش دارد.
مهمترین وظایف شیرآلات ایستگاه پمپاژ شامل موارد ذیل میباشد:
- کنترل میزان دبی و فشار خطوط انتقال
- باز و بسته نمودن جریان در هنگام خرابی و تعمیرات پمپ
- جلوگیری از برگشت آب و کنترل ضربه قوچ
- جلوگیری از ورود شن و ماسه به داخل پمپ با کمک شیر صافی
- تخلیه هوای محبوس داخل خطوط انتقال آب یا فاضلاب.
در هر پمپ سپتیک دو عدد کلکتور وجود دارد که یکی مربوط به مکش و دیگری مربوط به دهش میباشد. به وسیله این کلکتور ها پمپ ها در ایستگاه پمپاژ فاضلاب به صورت موازی عمل می نمایند. سیستم مکش باید به نحوی باشد که سبب ایجاد پدیده کاویتاسیون در پمپ نگردد. انتخاب شیرآلات در ورودی پمپ ها و توجه به ارتفاع کلکتور مکش نسبت به سطح مخزن ذخیره از پارامترهای مهم در طراحی ایستگاه پمپاژ آب و فاضلاب میباشد.
انواع پمپ سپتیک
به طورکلی پمپها از يك قسمت متحرك بنام پروانه و يك قسمت ثابت به نام محفظه تشکیل شده‌اند.
پمپ سپتیک پروانه‌ای به چهار دسته زير تقسيم میشوند:
- پمپ با جريان محوري با استفاده از تيغه جريان محوري برای ایجاد دبی بالا و فشار کم
- پمپ با جريان شعاعي كه در آن تیغه‌های پره به‌صورت عمود بر محور پمپ بوده و آب از بين پره‌ها به‌صورت صفحه‌ای عمود بر محور، جريان می‌یابد؛ و برای ایجاد فشار بالا و دبی کم مورداستفاده قرار می‌گیرد
- پمپ با جريان فرانسيس که پره‌هاي آن به‌صورت سه‌بعدی بوده و جريان از ورودي تا خروجي تيغه پره، تركيبي از شعاعي و عمودي میباشد و برای ایجاد فشار و دبی متوسط مورداستفاده قرار می‌گیرد
- پمپ با جريان مخلوط كه تیغه‌های به شکل تیغه‌های فرانسيس دارد با اين تفاوت كه خروجی تيغه در جهت مورب نسبت به محور نيز شیب‌دار میباشد
سیستمهای پمپاژ فاضلاب معمولاً با بیش از یک پمپ سپتیک طراحی میشوند. یکی از دلایل استفاده بیشتر از یک پمپ، افزایش قابلیت پمپاژ سیستم و جلوگیری از استهلاک بالای پمپ لجن کش است.
بسته به تعداد پمپها، اغلب به ایستگاه‌های پمپ، سیمپلکس، دوبلکس، سه‌گانه، چهارگانه و غیره گفته میشود. این به یک ایستگاه پمپ اجازه می‌دهد تا نرخ پمپاژ خود را “برای افزایش نیاز پمپاژ بالاتر” درجه‌بندی کند. اگر یک پمپ سپتیک نتواند جریان ورودی به ایستگاه پمپاژ را کنترل کند، پمپ دیگری میتواند شروع به کار کند تا سرعت پمپاژ افزایش یابد.
بهترین پیکربندی معمولاً یک پیکربندی دوبلکس است که از دو پمپ استفاده میشود، بنابراین میتواند باعث ایجاد چرخه بین پمپها شود تا کارایی افزایش یابد.
نحوه انتخاب پمپ در طراحی تلمبه خانه فاضلاب
انتخاب پمپ مناسب یکی از مهمترین بخشهای طراحی ایستگاه پمپاژ یا تلمبه خانه فاضلاب میباشد. انتخاب جنس تجهیزات در پمپ سپتیک فاضلاب منظور از جنس تجهیزات در واقع جنس لوله‌ها، شیرآلات، پروانه و کیسینگ پمپ میباشد. جنس تجهیزات در وهله اول به کیفیت آب یا فاضلاب بستگی دارد. شوری یا EC، میزان غلظت یون کلراید، اسیدیته یا همان pH و میزان ذرات جامد موجود در آب یا فاضلاب در انتخاب جنس تجهیزات پمپ سپتیک نقش دارند.
جنس تجهیزات پمپ سپتیک فاضلاب به صورت کلی شامل موارد زیر است: جنس استیل (AISI 316 , 304)، ضد خوردگی جهت آب شور با کلراید بالا و pH پایین جنس پلی اتیلن سنگین برای استفاده از سیال با ذرات جامد بالا جنس تجهیزات فولادی و چدن با پوشش رنگی برای آب معمولی و بهره وری در هزینه‌ها.
عواملی که بايد در انتخاب پمپ سپتیک تانک مورد توجه قرار گيرد عبارتند از:
- كيفيت آب (آب صاف، گل آلود، پساب و فاضلاب)
- ظرفيت پمپاژ
- ارتفاع پمپاژ و هد فشاري مورد نياز
- مشخصات آبگيري و حوضچه پمپاژ
- شرايط بهره برداري و نوع استفاده پمپ
- موقعيت محل استقرار پمپها
- نوع الكتروموتور
- ساير موارد شامل: اولويتهاي مورد نظر كارفرما، زمان مورد نياز براي تحويل پمپ و غيره
پمپ سپتیک فاضلاب بستگی به شرایط مختلف مربوط به نوع آب طراحی میشوند. این شرایط شامل مواردی مانند وجود مواد جامد معلق، ویسکوزیته، دوغاب و آب تمیز است.
به عنوان مثال، پمپهای جریان محوری برای پمپاژ حجم زیاد فاضلاب تحت فشار کم بسیار عالی هستند، اما هرگز نباید از آنها برای پمپاژ فاضلاب با مواد جامد معلق استفاده کرد. از طرف دیگر، پمپهای Grinder بهترین انتخاب در هنگام پمپ کردن دوغاب در ایستگاه پمپاژ فاضلاب هستند.
انتخاب تعداد پمپها در ایستگاه پمپاژ آب و فاضلاب با توجه به حجم مصرف در طول 24 ساعت شبانه روز صورت می‌گیرد. همچنین شرایط اضطراری نیز از قبیل خراب شدن تجهیزات و پمپها نیز لحاظ می‌گردد.
ظرفیت مخزن ذخیره فاضلاب لیفت استیشن
با توجه به اینکه یکی از مهمترین تجهیزات درون پکیجهای پمپاژ فاضلاب مخرن فاضلاب میباشد در این قسمت به پارامترهای نحوه محاسبه ظرفیت مخزن پمپاژ فاضلاب می پردازیم.
حجم مخزن فاضلاب ایستگاه پمپاژ فاضلاب دقیقا وابسته است به دبی فاضلاب سرریز شده درون مخزن. هر قدر مخزن لیفت استیشن بزرگتر در نظر گرفته شود به همان مقدار پمپ سپتیک کمتر کار خواهد کرد و البته متوالی تر. این موضوع باعث خواهد شد ضربه‌های استارت و استپ به پمپ سپتیک تانک صدمه نزند.
مخازن ذخیره فاضلاب در یک دسته بندی کلی با توجه به جنس بدنه به چهار دسته فلزی، فایبرگلاس، بتنی و پلی اتیلنی تقسیم میشوند. با توجه به اسیدی بودن فاضلاب و تاثیر ان بر بدنه مخزن نگهداری فاضلاب اصولا مخزن پمپاژ فاضلاب را فلزی انتخاب نمی نمایند چون فاضلاب شدیدا خورنده است و موجب تخریب مخزن فاضلاب خواهد شد.
مخازن بتنی مورد استفاده در سیستم پمپ سپتیک نیز بی تاثیر از خاصیت این خاصیت فاضلابهای اسیدی نیستند و هر چند دیرتر تخریب میشوند ولی حتی در صورت استفاده از سیمان تیپ 5 نیز در دراز مدت فاضلاب باعث تخریب مخزن ایستگاه پمپاژ فاضلاب خواهد شد. همچنین اجرای مخزن بتنی دردسرهای اجرایی دارد که امروزه مورد پسند بسیاری از کارفرمایان و پیکانکاران نمی‌باشد.
مخزن ذخیره فاضلاب با جنس بدنه کامپوزیت یا فایبرگلاس در دو حالت بسیار مورد تقاضا میباشد. اول زمانی که قرار است مخزن فاضلاب درون طبقات منفی یک مجتمع که امکان انتقال یکپارچه مخزن وجود ندارد و دوم زمانی که قرار است ایستگاه پمپاژ فاضلاب در ارتفاع نصب شود.
مخازن پلی اتیلنی با توجه به قیمت مناسب و سبکی و همچنین مقاومت بالای پلی اتیلن در مقابل فاضلاب ها امروز بیشترین استفاده را در ساخت ایستگاه پمپاژ فاضلاب دارند. مخازن پلی اتیلن به دو دسته مخزن پلی اتیلن تکجداره و مخزن پلی اتیلن دوجداره تقسیم بندی میشوند. مخزن پلی اتیلن دوجداره هم در لیفت استیشنهای دفنی و هم در اجرای پمپ سپتیک غیردفنی از کیفیت بالایی برخورداز می‌باشند.
لذا ما پیشنهاد می نمائیم در اجرای شبکه‌های جمع آوری فاضلاب و پمپاژ آن به تصفیه خانه‌های فاضلاب از لوله‌ها و مخازن پلی اتیلن سنگین با گرید 80 و 100 زیر طبقه گرید EX3 پتروشیمی‌های امیرکبیر، مارون، شازند اراک، جم و یا ایلام استفاده نمائید.
از طرفی قیمت ایستگاه پمپاژ فاضلاب وابسته است به قیمت مخزن فاضلاب و یا منهول پلی اتیلن پیش ساخته لذا می بایست طراح نسبت به اندازه مخزن لیفت استیشن تصمیم گیری نماید.
