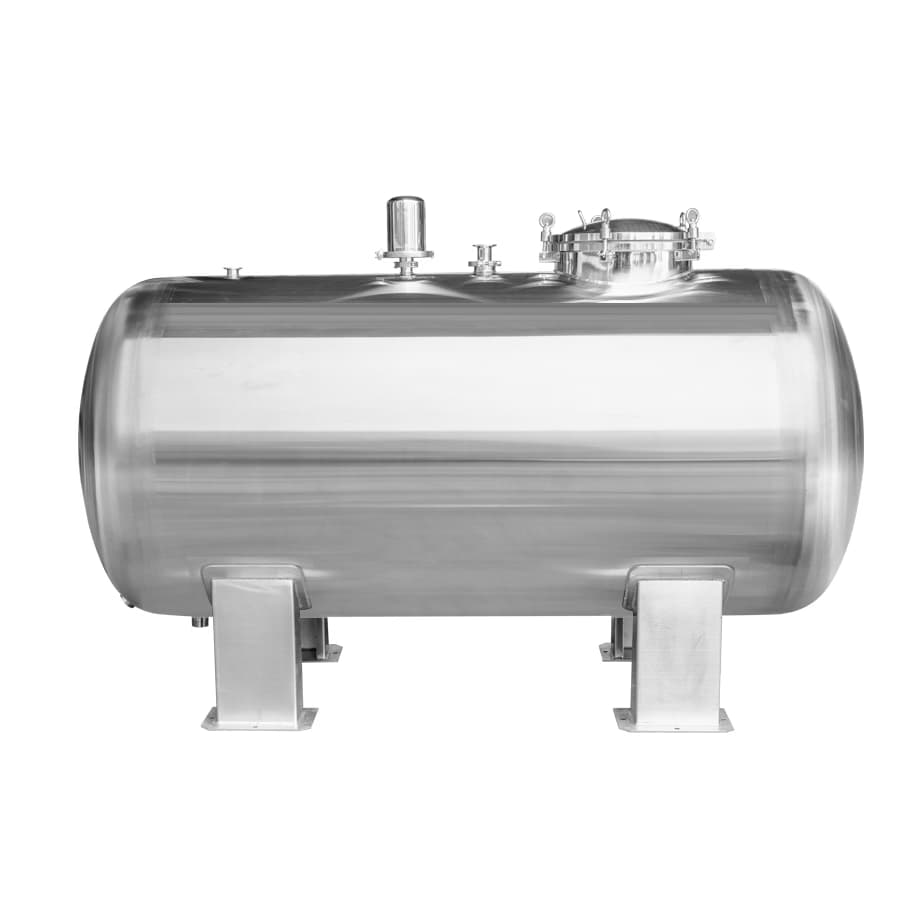

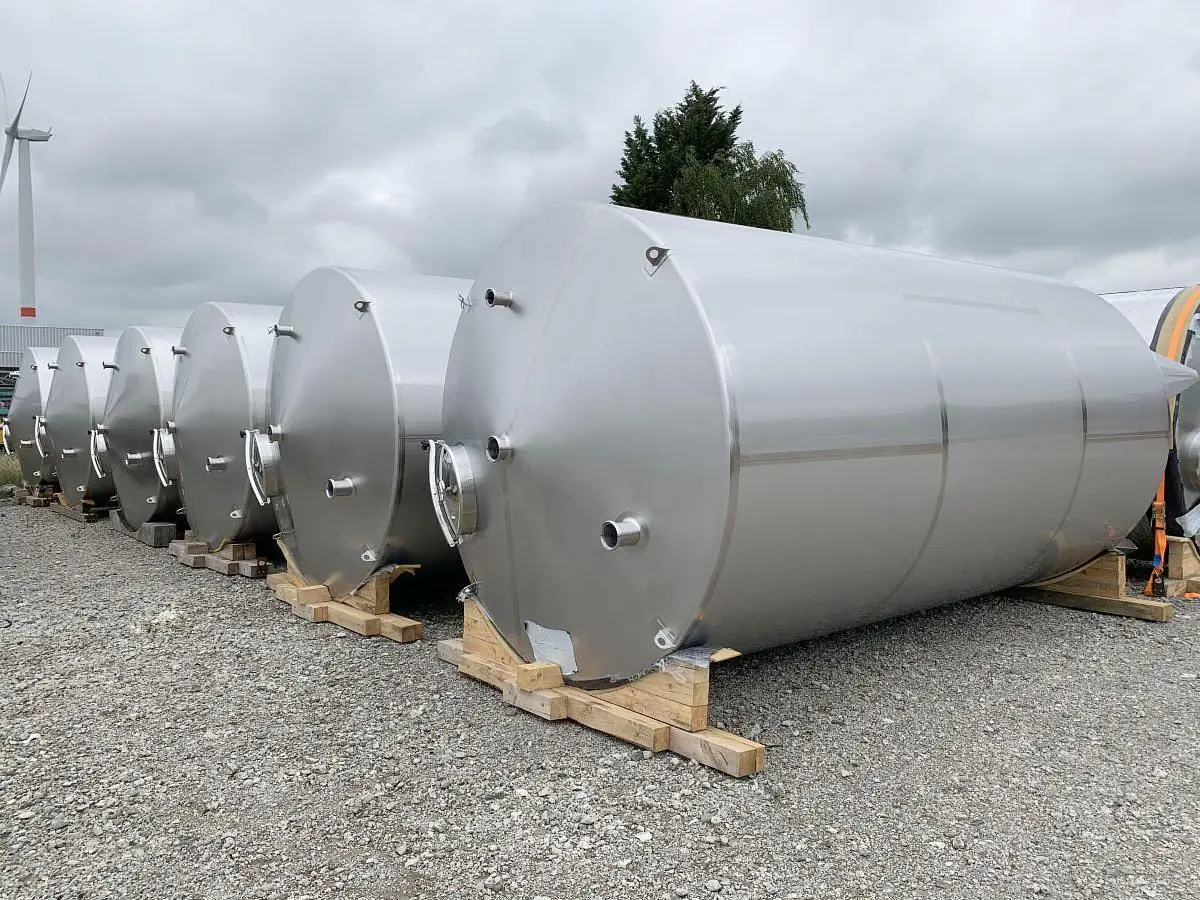

مخزن استیل 316 برای ذخیره‌سازی و فرآوری سیالاتی طراحی می‌شود که به مقاومت خوردگی بالاتری نسبت به استیل 304 نیاز دارند. وجود مولیبدن در ترکیب آلیاژی 316، مقاومت آن را در برابر یون‌های کلرید، نمک‌ها و برخی محیط‌های شیمیایی افزایش می‌دهد و به همین دلیل این گرید در ساخت مخازن صنایع غذایی، دارویی، شیمیایی و فرآیندی کاربرد دارد.
انتخاب استیل 316 برای ساخت مخزن استیل صرفاً بر اساس مقاومت بالاتر این گرید انجام نمی‌شود؛ غلظت و ماهیت سیال، دمای کاری، مدت زمان تماس، شرایط شست‌وشو، فشار یا خلأ، کیفیت جوشکاری و پرداخت سطح داخلی نیز در عملکرد نهایی مخزن تأثیر مستقیم دارند.
ویژگی‌های مخازن استیل 316
استیل 316 یک فولاد زنگ‌نزن آستنیتی است که علاوه بر کروم و نیکل، حاوی مولیبدن است. همین عنصر، تفاوت مهم 316 با گریدهایی مانند 304 را در بسیاری از محیط‌های خورنده ایجاد می‌کند.
برای ساخت مخزن، مهم‌ترین ویژگی‌های استیل 316 عبارتند از:
- مقاومت بالاتر در برابر خوردگی موضعی نسبت به استیل 304
- مقاومت بهتر در محیط‌های حاوی کلرید
- مقاومت مناسب در برابر بسیاری از مواد شیمیایی و محلول‌های نمکی
- قابلیت جوشکاری و شکل‌دهی مناسب
- امکان ایجاد سطح داخلی صاف و قابل شست‌وشو
- مناسب بودن برای فرآیندهایی که الزامات بهداشتی دارند
- پایداری مناسب در محدوده وسیعی از دماهای عملیاتی
با این حال، استیل 316 یک ماده کاملاً ضدخوردگی نیست و مقاومت آن به نوع ماده، غلظت، دما و شرایط تماس بستگی دارد. بنابراین انتخاب این گرید باید بر اساس شرایط واقعی فرآیند انجام شود.
مقاومت مخزن استیل 316 در برابر خوردگی و کلرید
یکی از مهم‌ترین دلایل انتخاب مخزن استیل 316، عملکرد بهتر آن در محیط‌های حاوی یون کلرید است. کلرید می‌تواند لایه محافظ سطح فولاد زنگ‌نزن را در نقاط مشخصی تخریب کرده و زمینه ایجاد خوردگی موضعی را فراهم کند.
وجود مولیبدن در استیل 316 باعث افزایش مقاومت آلیاژ در برابر این نوع حمله می‌شود. به همین دلیل در شرایطی که مخزن با آب شور، محلول‌های نمکی یا سیالات دارای کلرید تماس دارد، 316 معمولاً نسبت به 304 گزینه مقاوم‌تری محسوب می‌شود.
نقش مولیبدن در مقاومت خوردگی استیل 316
مولیبدن مهم‌ترین عنصر آلیاژی متمایزکننده استیل 316 از 304 است. این عنصر مقاومت فولاد را در برابر خوردگی موضعی، به‌خصوص خوردگی حفره‌ای، افزایش می‌دهد.
البته افزایش مقاومت به معنی مصونیت کامل نیست. افزایش دمای سیال، بالا رفتن غلظت کلرید، ماندگاری طولانی سیال و وجود نقاط مرده یا رسوبات روی سطح می‌تواند احتمال خوردگی را افزایش دهد.
خوردگی حفره‌ای و شیاری در مخزن استیل 316
خوردگی حفره‌ای زمانی اتفاق می‌افتد که لایه محافظ سطح استیل در یک نقطه موضعی آسیب ببیند و خوردگی در همان نقطه به‌صورت عمیق ادامه پیدا کند. خوردگی شیاری نیز می‌تواند در نواحی با گردش ضعیف سیال، زیر رسوبات یا اطراف برخی اتصالات ایجاد شود.
در طراحی مخزن استیل 316 باید علاوه بر انتخاب آلیاژ مناسب، از ایجاد نواحی مستعد تجمع سیال، رسوب و آلودگی نیز جلوگیری شود.
مخزن استیل 316 در چه شرایطی نسبت به 304 انتخاب می‌شود؟
مقایسه 316 و 304 باید بر اساس شرایط عملیاتی انجام شود، نه صرفاً قیمت ورق. زمانی که محیط فرآیند حاوی کلرید یا نمک باشد یا مقاومت بیشتر در برابر خوردگی موضعی اهمیت داشته باشد، استیل 316 می‌تواند نسبت به 304 انتخاب مناسب‌تری باشد.
از جمله شرایطی که استفاده از 316 را توجیه می‌کند:
- تماس با محلول‌های حاوی کلرید
- محیط‌های نمکی
- فرآیندهای دریایی یا نزدیک به محیط دریایی
- برخی فرآیندهای شیمیایی خورنده
- تجهیزات صنایع غذایی با شرایط شست‌وشوی خورنده‌تر
- تجهیزات دارویی و بهداشتی با الزامات بالاتر سطح و پاکیزگی
در مقابل، اگر سیال و شرایط کاری با 304 سازگاری کافی داشته باشد، استفاده از 316 الزاماً مزیت عملی متناسب با افزایش هزینه ایجاد نمی‌کند.
تفاوت مخزن استیل 316 و 316L چیست؟
316L گرید کم‌کربن استیل 316 است که به دلیل کربن کمتر، در فرآیند جوشکاری احتمال تشکیل کاربیدهای کروم در ناحیه متاثر از حرارت را کاهش می‌دهد. این ویژگی باعث می‌شود 316L پس از جوشکاری، مقاومت مناسب‌تری در برابر خوردگی بین‌دانه‌ای در نواحی جوش داشته باشد و به همین دلیل برای ساخت مخازن جوشی، به‌ویژه در صنایع غذایی، دارویی و بهداشتی، انتخاب متداول‌تری باشد.
از نظر مقاومت خوردگی عمومی، 316 و 316L عملکرد بسیار نزدیکی دارند و تفاوت اصلی آن‌ها به رفتار متریال در شرایط جوشکاری مربوط می‌شود. انتخاب بین این دو گرید باید بر اساس روش ساخت، شرایط بهره‌برداری و الزامات فنی و بهداشتی پروژه انجام شود.
مواد شیمیایی سازگار با مخزن استیل 316
استیل 316 در برابر طیف گسترده‌ای از مواد شیمیایی عملکرد مناسبی دارد، اما نمی‌توان صرفاً بر اساس نام ماده، سازگاری آن با مخزن را تأیید کرد. غلظت، دما، ناخالصی‌ها و مدت تماس می‌توانند مقاومت خوردگی را به‌طور قابل توجهی تغییر دهند.
در بسیاری از پروژه‌ها از مخزن 316 برای نگهداری یا فرآوری موادی مانند:
- برخی محلول‌های نمکی
- آب‌های دارای کلرید
- برخی مواد شیمیایی فرآیندی
- ترکیبات مورد استفاده در صنایع غذایی
- مواد مورد استفاده در فرآیندهای دارویی و بهداشتی
استفاده می‌شود.
برای مواد شیمیایی خاص، انتخاب گرید باید بر اساس جدول سازگاری متریال و شرایط واقعی فرآیند انجام شود و صرفاً عبارت «استیل 316 ضد اسید است» مبنای طراحی قرار نگیرد.
محدودیت مقاومت شیمیایی مخزن استیل 316
استیل 316 را نباید یک متریال مقاوم در برابر تمام مواد شیمیایی در نظر گرفت. برخی اسیدها، ترکیبات با غلظت بالا، محیط‌های بسیار اسیدی یا کلریدی و شرایط دمایی خاص می‌توانند باعث خوردگی سریع یا موضعی این گرید شوند. در نتیجه برای انتخاب مخزن استیل 316 باید حداقل این پارامترها بررسی شوند:
- نوع ماده شیمیایی
- غلظت ماده
- دمای کاری
- فشار و خلأ
- مدت زمان تماس
- وجود کلرید یا سایر یون‌های خورنده
- شرایط شست‌وشو و CIP
- وجود ناخالصی یا مواد اکسیدکننده
در پروژه‌های حساس، انتخاب متریال باید قبل از ساخت و بر اساس شرایط واقعی سیال انجام شود.
طراحی مخزن استیل 316 بر اساس شرایط فرآیند
ابعاد و مشخصات مخزن استیل 316 فقط بر اساس حجم اسمی تعیین نمی‌شود. قطر و ارتفاع مخزن، نوع کف و عدسی، ضخامت ورق، فشار کاری، دمای سیال، وزن محتویات و نحوه نصب همگی در طراحی مؤثر هستند.
برای مخازن تحت فشار یا مخازنی که در معرض خلأ قرار می‌گیرند، طراحی مکانیکی باید متناسب با شرایط واقعی کار انجام شود. در مخازن فرآیندی نیز محل نازل‌ها، منهول، ورودی و خروجی، تخلیه کامل، ونت، همزن و تجهیزات جانبی باید از مرحله طراحی مشخص شود.
کاربرد مخزن استیل 316 در صنایع غذایی و دارویی
استیل 316 به دلیل مقاومت خوردگی مناسب و قابلیت ایجاد سطوح صاف و قابل شست‌وشو، در بخش‌هایی از صنایع غذایی، دارویی و بهداشتی مورد استفاده قرار می‌گیرد.
در این کاربردها تنها گرید فلز اهمیت ندارد؛ طراحی بهداشتی، حذف نقاط مرده، کیفیت جوش، پرداخت سطح، امکان تخلیه کامل و قابلیت شست‌وشوی مخزن نیز باید مورد توجه قرار گیرد.
در صنایع غذایی، مخزن 316 می‌تواند برای نگهداری یا فرآوری برخی مواد غذایی و سیالات فرآیندی استفاده شود. در صنایع دارویی نیز زمانی که الزامات بهداشتی و کنترل آلودگی اهمیت بیشتری دارند، انتخاب گرید مناسب ورق و کیفیت ساخت اهمیت ویژه‌ای پیدا می‌کند.
الزامات جوشکاری مخزن استیل 316
کیفیت جوش در مخزن استیل 316 تأثیر مستقیمی بر دوام و مقاومت خوردگی آن دارد. انتخاب نامناسب فرآیند جوشکاری، کنترل ضعیف حرارت یا باقی ماندن آلودگی و اکسیدهای ناشی از جوشکاری می‌تواند مقاومت خوردگی ناحیه جوش را کاهش دهد.
در ساخت مخازن 316 و 316L، کنترل مواردی مانند فرآیند جوشکاری، گاز محافظ، تمیزی سطح، کنترل حرارت ورودی و عملیات تکمیلی پس از جوش اهمیت دارد.
پسیواسیون و اسیدشویی پس از جوشکاری
در کاربردهای حساس، پاک‌سازی و آماده‌سازی سطح پس از جوشکاری برای بازگرداندن شرایط مناسب سطح استیل اهمیت دارد. اسیدشویی و پسیواسیون، در صورت نیاز و مطابق الزامات پروژه، می‌تواند برای حذف آلودگی‌ها و اکسیدهای سطحی و تقویت شرایط لایه محافظ انجام شود.
ضخامت ورق استیل 316 در ساخت مخزن
ضخامت ورق مخزن استیل 316 را نمی‌توان برای تمام ظرفیت‌ها یکسان تعیین کرد. این ضخامت بر اساس مشخصات هندسی و مکانیکی مخزن و شرایط بهره‌برداری محاسبه می‌شود.
مهم‌ترین عوامل مؤثر بر ضخامت عبارتند از:
- ظرفیت و ابعاد مخزن
- قطر و ارتفاع
- فشار داخلی
- احتمال ایجاد خلأ
- دمای کاری
- وزن سیال
- نوع کف و سقف
- نحوه مهاربندی و پایه‌گذاری
- وجود همزن یا تجهیزات داخلی
بنابراین افزایش ظرفیت مخزن الزاماً تنها با افزایش ضخامت ورق حل نمی‌شود و طراحی کامل سازه باید همزمان بررسی شود.
پرداخت و کیفیت سطح داخلی مخزن استیل 316
پرداخت سطح داخلی یکی از مهم‌ترین مشخصات مخزن 316 برای کاربردهای غذایی، دارویی و بهداشتی است. هرچه سطح داخلی صاف‌تر و یکنواخت‌تر باشد، احتمال تجمع آلودگی، رسوب و مواد باقی‌مانده کاهش پیدا می‌کند و شست‌وشوی مخزن ساده‌تر می‌شود.
نوع پرداخت می‌تواند متناسب با کاربرد شامل پرداخت مکانیکی با درجات مختلف یا در پروژه‌های خاص، پرداخت‌های پیشرفته‌تر مانند الکتروپولیش باشد.
در مخازن بهداشتی، کیفیت سطح باید همراه با طراحی صحیح اتصالات، جوش‌ها، گوشه‌ها و مسیرهای تخلیه بررسی شود؛ زیرا سطح صیقلی به‌تنهایی یک مخزن را بهداشتی نمی‌کند.
تجهیزات و اجزای قابل استفاده در مخزن استیل 316
مخزن استیل 316 می‌تواند بر اساس کاربرد و فرآیند به تجهیزات مختلفی مجهز شود، از جمله:
- منهول و دریچه بازدید
- نازل‌های ورودی و خروجی
- ونت و سرریز
- شیر تخلیه
- همزن
- کویل حرارتی یا سرمایشی
- عایق حرارتی
- روکش خارجی
- پایه و شاسی
- سنسورهای سطح، دما و فشار
تعداد و نوع این تجهیزات باید متناسب با فرآیند تعیین شود تا علاوه بر عملکرد صحیح، امکان شست‌وشو، بازرسی و تخلیه مناسب مخزن نیز فراهم باشد.
قیمت مخزن استیل 316
قیمت مخزن استیل 316 به عواملی مانند ظرفیت، ابعاد، ضخامت و وزن ورق، گرید ورق، نوع ساخت، کیفیت جوشکاری، پرداخت سطح، تجهیزات داخلی و جانبی و شرایط اختصاصی پروژه بستگی دارد. به همین دلیل قیمت مخزن 316 معمولاً به‌صورت پروژه‌ای تعیین می‌شود.
مخازن دارای همزن، کویل، سطح داخلی بهداشتی، پولیش‌کاری، اتصالات خاص یا تجهیزات کنترلی، هزینه ساخت بالاتری نسبت به مخزن ساده با حجم و جنس مشابه دارند.
