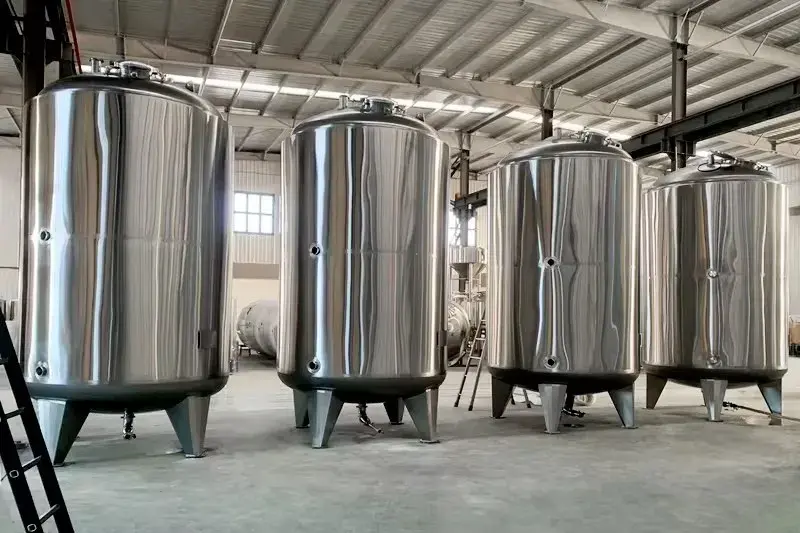

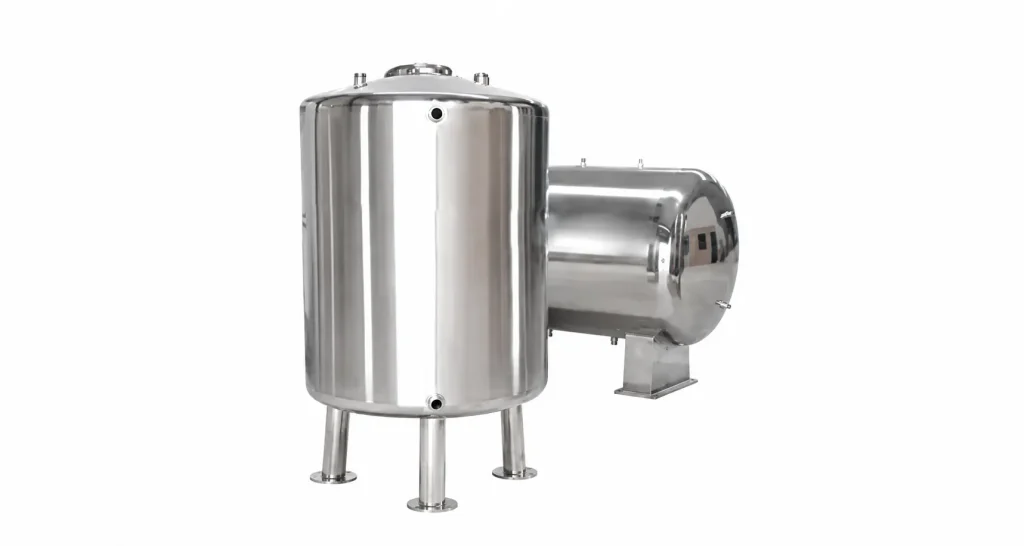

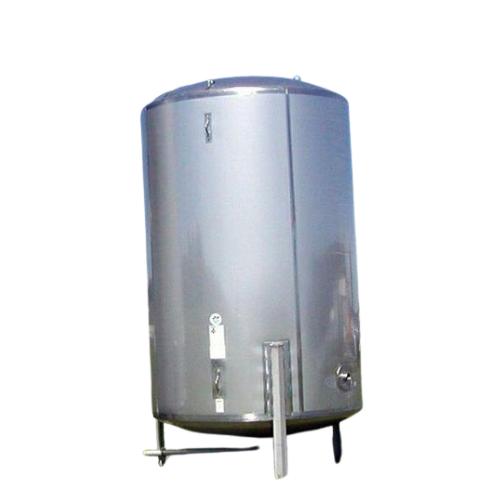

مخزن استیل دوجداره نوعی مخزن فرآیندی است که از دو پوسته استیل تشکیل می‌شود و فضای بین جداره داخلی و خارجی، برای گرم‌کردن، خنک‌کردن یا عایق‌کاری سیال داخل مخزن مورد استفاده قرار می‌گیرد. این ساختار امکان کنترل بهتر دمای محصول را فراهم کرده و در صنایع غذایی، لبنی، دارویی، شیمیایی و سایر فرآیندهای حساس به دما کاربرد دارد.
در طراحی این مخازن، جنس و ضخامت هر دو جداره، حجم مخزن، نوع سیال، دمای کاری، فشار، روش انتقال حرارت و نحوه تخلیه و شست‌وشو باید متناسب با شرایط فرآیند تعیین شود. به همین دلیل، مخزن استیل دوجداره معمولاً به‌صورت سفارشی و بر اساس مشخصات خط تولید ساخته می‌شود.
مخزن استیل دوجداره چگونه کار می‌کند؟
در این مخزن، محصول درون جداره داخلی قرار می‌گیرد و فضای ایجادشده بین جداره داخلی و خارجی به‌عنوان ژاکت حرارتی یا سرمایشی مورد استفاده قرار می‌گیرد. سیال گرم یا سرد از این فضای میانی عبور می‌کند و از طریق جداره داخلی، انرژی حرارتی را به محصول منتقل یا از آن دریافت می‌کند.
بسته به طراحی، فضای بین دو جداره می‌تواند برای عبور آب گرم، آب سرد، بخار یا سیال انتقال حرارت در نظر گرفته شود. اگر هدف فقط کاهش تبادل حرارتی با محیط باشد، ساختار دوجداره می‌تواند با عایق حرارتی نیز ترکیب شود.
بنابراین:
«دوجداره» الزاماً به معنی «عایق‌دار» نیست؛ این دو مفهوم در طراحی مخزن باید از یکدیگر تفکیک شوند.
انواع مخزن استیل دوجداره
مخازن استیل دوجداره را می‌توان بر اساس عملکرد فضای بین دو جداره و کاربرد فرآیندی دسته‌بندی کرد.
مخزن استیل دوجداره گرم‌شونده
در این مدل، سیال گرم در فضای بین دو جداره جریان پیدا می‌کند تا دمای محصول داخل مخزن افزایش یابد یا در یک محدوده مشخص حفظ شود. استفاده از آب گرم یا بخار، بسته به دمای موردنیاز فرآیند، از روش‌های متداول گرمایش است.
مخزن استیل دوجداره سردشونده
در این ساختار، آب سرد یا سیال سرمایشی در فضای بین جداره‌ها گردش می‌کند تا گرمای محصول گرفته شود. این مدل در فرآیندهایی که کنترل دما برای حفظ کیفیت محصول اهمیت دارد، کاربرد دارد.
مخزن استیل دوجداره عایق‌دار
در صورت نیاز به حفظ دمای محصول، می‌توان فضای بیرونی مخزن را با عایق حرارتی پوشش داد. در این حالت، طراحی مخزن باید به‌گونه‌ای باشد که ضمن کاهش اتلاف انرژی، امکان شست‌وشو، دسترسی و نگهداری مناسب نیز حفظ شود.
تفاوت مخازن استیل تک و دوجداره
تفاوت اصلی این دو مدل در ساختار بدنه و قابلیت کنترل دمای محصول است. مخزن تک‌جداره عمدتاً برای نگهداری یا فرآیندهایی استفاده می‌شود که نیاز به انتقال حرارت مستقیم از بدنه ندارند؛ در حالی که در مخزن دوجداره، فضای بین دو پوسته امکان ایجاد یک مدار حرارتی یا سرمایشی را فراهم می‌کند.
به همین دلیل، استفاده از مخزن دوجداره زمانی توجیه بیشتری دارد که گرمایش، سرمایش یا کنترل دمای محصول بخشی از فرآیند باشد.
از طرف دیگر، ساخت مخزن دوجداره به ورق، جوشکاری و طراحی بیشتری نیاز دارد و در نتیجه قیمت آن معمولاً از مخزن تک‌جداره با حجم و جنس مشابه بیشتر است.
جنس استیل مخزن دوجداره
انتخاب گرید استیل باید بر اساس ماهیت محصول و شرایط فرآیند انجام شود. استیل 304 برای بسیاری از کاربردهای عمومی و صنایع غذایی مناسب است، در حالی که در محیط‌های خورنده‌تر یا فرآیندهایی که مقاومت بالاتری در برابر خوردگی مورد نیاز است، استفاده از استیل 316 یا 316L می‌تواند گزینه مناسب‌تری باشد.
در مخازن فرآیندی، انتخاب گرید فقط بر اساس قیمت ورق انجام نمی‌شود و عواملی مانند نوع ماده، دما، غلظت، شرایط شست‌وشو و تماس با مواد شیمیایی نیز باید بررسی شوند.
طراحی مخزن استیل دوجداره
طراحی مخزن دوجداره باید هم‌زمان دو بخش را پوشش دهد: مخزن فرآیندی داخلی و سیستم انتقال حرارت یا سرمایش در فضای بین جداره‌ها.
مهم‌ترین پارامترهای طراحی عبارتند از:
- حجم مفید و حجم کل مخزن
- قطر و ارتفاع مخزن
- جنس و ضخامت جداره داخلی
- جنس و ضخامت جداره خارجی
- نوع و ابعاد فضای بین دو جداره
- دمای کاری محصول
- دمای سیال گرم یا سرد
- فشار کاری
- نوع سیال انتقال حرارت
- سطح موردنیاز برای انتقال حرارت
- نوع همزن و سرعت چرخش
- نوع کف مخزن
- ورودی و خروجی محصول
- سیستم تخلیه
- دریچه بازدید و منهول
- اتصالات CIP در صورت نیاز
- پایه و سازه نگهدارنده
در مخازن استیل دارای همزن، محل نصب و شکل پره‌ها نیز باید متناسب با ویسکوزیته محصول و هدف فرآیند تعیین شود؛ چون ریختن یک همزن دلخواه روی هر مخزنی از آن کارهایی است که معمولاً فقط بعد از خراب شدن فرآیند مشخص می‌شود.
ضخامت ورق مخزن استیل دوجداره
ضخامت ورق برای هر دو جداره یکسان نیست و باید بر اساس شرایط مکانیکی و فرآیندی مخزن تعیین شود. جداره داخلی علاوه بر فشار و وزن محصول، در معرض خوردگی و شرایط حرارتی قرار دارد و جداره خارجی نیز باید استحکام کافی برای نگهداری ساختار مخزن و تحمل شرایط کاری را داشته باشد.
در مخازن دارای ژاکت، طراحی فضای بین دو جداره نیز اهمیت زیادی دارد؛ زیرا فشار یا دمای سیال داخل ژاکت می‌تواند بر تنش‌های وارد بر پوسته تأثیر بگذارد.
بنابراین تعیین ضخامت صرفاً بر اساس حجم مخزن، روش دقیقی برای ساخت مخزن دوجداره نیست.
کاربرد مخزن استیل دوجداره
مخزن استیل دوجداره در صنایعی استفاده می‌شود که کنترل دمای محصول در زمان ذخیره‌سازی یا فرآوری اهمیت دارد. مهم‌ترین کاربردها عبارتند از:
- صنایع لبنی و فرآورده‌های شیر
- صنایع غذایی
- تولید نوشیدنی
- صنایع دارویی
- صنایع آرایشی و بهداشتی
- صنایع شیمیایی
- تولید سس و مواد غذایی فرآوری‌شده
- تولید شکلات و محصولات با ویسکوزیته بالا
- فرآیندهای نیازمند گرمایش یا سرمایش کنترل‌شده
نوع محصول، دمای فرآیند و الزامات بهداشتی هر صنعت، مشخصات نهایی مخزن را تعیین می‌کند.
تجهیزات قابل نصب روی مخزن استیل دوجداره
مخزن دوجداره می‌تواند متناسب با فرآیند به تجهیزات مختلفی مجهز شود. از جمله:
- همزن: برای اختلاط یکنواخت محصول و افزایش انتقال حرارت.
- سنسور دما: برای اندازه‌گیری و کنترل دمای محصول.
- گیج یا سنسور فشار: در مخازنی که شرایط فشاری خاص دارند.
- شیر تخلیه: برای تخلیه کامل محصول از پایین مخزن.
- منهول: برای دسترسی به داخل مخزن و عملیات بازرسی و شست‌وشو.
- سیستم CIP: برای شست‌وشوی داخلی مخزن بدون نیاز به باز کردن تجهیزات.
- عایق حرارتی: برای کاهش اتلاف انرژی در مخازن گرم یا سرد.
- کنترلر دما: برای تنظیم خودکار دمای فرآیند بر اساس نیاز خط تولید.
قیمت مخزن استیل دوجداره
قیمت مخزن استیل دوجداره به‌صورت ثابت قابل اعلام نیست، زیرا ساختار دوپوسته و تجهیزات حرارتی باعث می‌شود مشخصات فنی مستقیماً روی قیمت اثر بگذارند. حجم مخزن، گرید استیل، ضخامت ورق، سطح انتقال حرارت، نوع ژاکت، تجهیزات جانبی، همزن، نوع جوشکاری و پرداخت سطح از مهم‌ترین عوامل تعیین‌کننده قیمت هستند.
برای مخازن فرآیندی، قیمت نهایی بهتر است پس از مشخص شدن حجم، نوع محصول، دمای کاری، روش گرمایش یا سرمایش و تجهیزات موردنیاز محاسبه شود.
سفارش ساخت مخزن استیل دوجداره
ساخت مخزن استیل دوجداره باید بر اساس مشخصات واقعی فرآیند انجام شود. برای اعلام قیمت و طراحی اولیه، اطلاعاتی مانند حجم مخزن، نوع ماده، گرید استیل، دمای کاری، نیاز به گرمایش یا سرمایش، نوع سیال ژاکت، فشار کاری و وجود یا عدم وجود همزن مشخص می‌شود.
پس از تعیین این پارامترها، ابعاد مخزن، ضخامت ورق‌ها، ساختار ژاکت، اتصالات، تجهیزات کنترلی و سایر جزئیات ساخت قابل تعیین خواهد بود.
