آزمایش و بازرسی ورق ژئوممبران به منظور ارزیابی کیفیت و عملکرد این مواد در شرایط مختلف به‌ویژه در پروژه‌های مهندسی عمران، محیط زیست، و سدسازی انجام می‌شود. آنها بعنوان یک پوشش مقاوم در برابر نفوذ مایعات و گازها در انواع سازه‌ها و سیستم‌های حفاظت از محیط زیست به‌کار می‌روند. این آزمایش‌ها شامل بررسی ویژگیهایی مانند استحکام کششی، انعطاف پذیری، مقاومت در برابر شرایط محیطی و توانایی تحمل تغییرات دمایی هستند.
بازرسی معمولاً شامل ارزیابی فیزیکی، آزمایش‌های غیر مخرب مانند تستهای کششی، آزمون‌های نفوذپذیری و بازرسی‌های بصری برای شناسایی هر گونه عیب یا آسیب احتمالی در سطح و لایه‌های ژئوممبران می‌باشد. هدف از این فرآیند، اطمینان از کیفیت و دوام ورقها در برابر شرایط محیطی و بارهای مکانیکی است تا از عملکرد بهینه آنها در طول زمان در پروژه‌های مختلف اطمینان حاصل شود.
بازرسی ورق ژئوممبران قبل، حین و پس از نصب ضروری است تا از کیفیت و دوام آن اطمینان حاصل شود. در ادامه به شیوه های آزمایش و بازرسی آنها خواهیم پرداخت.
بازرسی قبل از نصب
قبل از نصب، بررسی‌های اولیه ضروری هستند تا از عملکرد بهینه و دوام این عایق اطمینان حاصل شود. این بررسی‌ها شامل موارد زیر می‌شود:
بررسی بستر نصب
قبل از نصب، باید سطح زیرین کاملاً آماده و هموار باشد. وجود سنگ‌های تیز، زوائد یا ناهمواری‌های زیاد ممکن است باعث کاهش عمر مفید آنها شود. به همین دلیل، سطح بستر باید کاملاً تسطیح شده و از هرگونه مواد زائد پاک‌سازی گردد. در صورتی که بستر از خاک تشکیل شده باشد، باید تراکم کافی داشته باشد تا از نشست ناگهانی و تغییر شکل جلوگیری شود. همچنین، زهکشی مناسب باید در نظر گرفته شود تا از جمع شدن آب‌های زیرزمینی در زیر ورقها جلوگیری شود.
بررسی شرایط محیطی
یکی از فاکتورهای مهم در نصب ژئوممبران، شرایط محیطی در زمان اجرا است. دما نباید خیلی بالا یا خیلی پایین باشد، زیرا در این صورت ورق ممکن است دچار ترک یا تغییرات انبساط و انقباض نامناسب شود. همچنین، وزش باد شدید می‌تواند جابجایی ورقها را دشوار کند و رطوبت زیاد ممکن است روی جوش‌های حرارتی تأثیر منفی بگذارد. بنابراین، شرایط جوی قبل از نصب باید مورد بررسی قرار گیرد و در صورت نامساعد بودن، اجرای پروژه به زمان مناسب‌تری موکول شود.
کنترل کیفیت ورقها
ورقهای مورد استفاده باید از نظر کیفیت و استانداردهای فنی بررسی شوند. ضخامت آن باید مطابق با مشخصات فنی پروژه باشد و از نظر یکنواختی، هیچگونه نازکی یا ضخامت غیرعادی نداشته باشد. همچنین، هرگونه ترک، پارگی یا نقص فیزیکی در ورق ممکن است باعث کاهش عملکرد آن شود، بنابراین قبل از نصب، باید از سالم بودن تمامی قطعات اطمینان حاصل کرد. علاوه بر این، آنها باید مطابق با استانداردهای بین‌المللی معتبر مانند ASTM و GRI تولید شده و کیفیت و دوامشان تضمین شود.
تست مقاومت شیمیایی
این تست برای بررسی مقاومت ورق های ژئوممبران در برابر مواد شیمیایی موجود در محیط انجام می شود. ورق ها اغلب در معرض مواد شیمیایی مانند اسیدها، بازها، حلال ها و سایر مواد خورنده قرار می گیرند، بنابراین مقاومت شیمیایی آنها بسیار مهم است. برای انجام این تست، نمونه‌هایی از ورقها در معرض مواد شیمیایی خاص قرار می گیرند. این مواد شیمیایی می توانند شامل اسیدها (مانند اسید سولفوریک)، بازها (مانند سود سوزآور) یا حلال های آلی باشند.
نمونه ها برای مدت زمان مشخصی (معمولاً چند روز تا چند هفته) در معرض این مواد قرار می گیرند و سپس تغییرات فیزیکی و شیمیایی آن ها بررسی می شود. این تغییرات شامل تورم، کاهش استحکام مکانیکی، تغییر رنگ یا ایجاد ترک است. نتایج این تست باید با استانداردهای تعیین شده مقایسه شود. در گزارش دهی، باید نوع مواد شیمیایی، مدت زمان قرارگیری در معرض مواد، تغییرات مشاهده شده و مقایسه آن با استانداردها ثبت شود.
تست مقاومت در برابر اشعه UV
این تست برای بررسی مقاومت ورق ها در برابر اشعه ماوراء بنفش انجام می شود. اگر ژئوممبران در محیط های باز نصب شود، در معرض نور خورشید و اشعه UV قرار می گیرد که می تواند باعث تخریب مواد پلیمری و کاهش عملکرد آن شود. برای انجام این تست، نمونه هایی از ورق ها در دستگاه های تست UV قرار می گیرند. این دستگاه ها با شبیه سازی شرایط نور خورشید، نمونه ها را در معرض اشعه UV قرار می دهند. مدت زمان تست می تواند از چند ساعت تا چند هفته باشد، بسته به استانداردهای مورد استفاده.
پس از اتمام تست، تغییرات فیزیکی و مکانیکی نمونه ها بررسی می شود. این تغییرات شامل کاهش استحکام کششی، تغییر رنگ، ترک خوردگی یا شکنندگی است. نتایج این تست باید با استانداردهای تعیین شده مقایسه شود. در گزارش دهی، باید مدت زمان قرارگیری در معرض اشعه UV، تغییرات مشاهده شده و مقایسه آن با استانداردها ثبت شود.
بررسی روش‌های نصب
برای اجرای صحیح، روش‌های نصب باید به دقت تعیین شوند. یکی از موارد مهم، نوع اتصالات میان ورقهاست که می‌تواند از طریق جوشکاری حرارتی یا استفاده از چسب‌های مخصوص انجام شود. همچنین، میزان همپوشانی لبه‌های ورق باید طبق استانداردهای اجرایی باشد، معمولاً این مقدار بین 10 تا 15 سانتیمتر در نظر گرفته می‌شود تا از نشتی و عدم اتصال صحیح جلوگیری شود.
آزمایش‌های اولیه
پیش از نصب نهایی، انجام برخی آزمایش‌های اولیه و بازرسی‌ها ضروری است. یکی از مهم‌ترین این آزمایش‌ها، تست جوش حرارتی است که در آن نمونه‌ای از ورق تحت جوش قرار گرفته و کیفیت جوش ارزیابی می‌شود. همچنین، برای اطمینان از عدم نشتی، می‌توان از روش‌های تست نشتی استفاده کرد تا مطمئن شد که ورق به درستی نصب شده و عملکرد مطلوبی خواهد داشت.
بازرسی حین نصب
بازرسی حین نصب بسیار مهم است تا از کیفیت و عملکرد صحیح آنها در پروژه‌های مهندسی، مانند استخرهای ذخیره آب، لندفیل‌ها و مخازن صنعتی، اطمینان حاصل شود. بازرسی حین نصب به دو دسته کلی تقسیم می‌شوند:

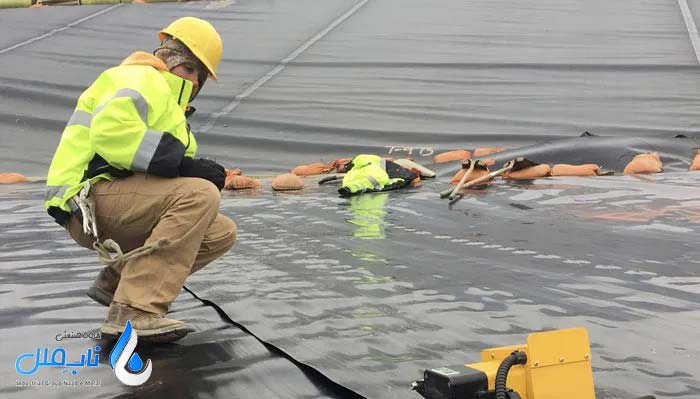

بازرسی چشمی
در این روش، ورقها قبل و بعد از جوشکاری به دقت بررسی می‌شود تا از عدم وجود نقص‌هایی مانند ترک، سوراخ، آلودگی، چروکیدگی و ناهمواری اطمینان حاصل شود. این مرحله بسیار مهم است، زیرا وجود هرگونه ناهماهنگی در سطح ژئوممبران یا محل اتصالات می‌تواند منجر به نشت یا کاهش کارایی آن در طولانی‌مدت شود. توجه ویژه به نواحی جوش داده شده ضروری است تا از یکپارچگی ساختاری لایه‌ها اطمینان حاصل شود.
آزمایش‌های میدانی و غیرمخرب
برای اطمینان از کیفیت اتصالات و جوش‌های انجام شده، از روش‌های غیر مخرب مختلفی استفاده می‌شود. یکی از این روش‌ها، تست جرقه الکتریکی است که در آن جریان الکتریکی ضعیفی روی سطح ژئوممبران اعمال می‌شود. در صورتی که نقص یا سوراخی در لایه وجود داشته باشد، جریان الکتریکی آن را مشخص می‌کند. روش دیگری، تست خلأ است که در آن جعبه‌ای با فشار منفی روی سطح ژئوممبران قرار داده می‌شود و با استفاده از کف صابونی نشتی‌ها مشخص می‌شوند.
در تست هوای فشرده، بین دو جوش مضاعف هوا تزریق شده و فشار آن اندازه‌گیری می‌شود؛ اگر فشار افت کند، نشتی در جوش وجود دارد. تست مایع صابونی نیز برای جوش‌های تک‌لایه‌ای استفاده می‌شود و در این روش، کف صابون روی سطح پخش شده و در صورت وجود نشتی، حباب‌هایی تشکیل می‌شود که مکان دقیق نقص را نشان میدهد.
آزمایش‌های تخریبی
در برخی موارد، برای ارزیابی کیفیت جوش، نمونه‌هایی از ژئوممبران به‌طور تصادفی انتخاب شده و در آزمایشگاه تحت آزمایش‌های تخریبی قرار می‌گیرند. یکی از این آزمایش‌ها، تست استحکام کششی است که در آن نمونه جوش تحت نیروی کشش قرار می‌گیرد تا مقاومت آن در برابر نیروهای وارد شده بررسی شود. همچنین، در تست برشی و لایه‌لایه شدن، محل اتصال تحت نیروهای برشی قرار گرفته و بررسی می‌شود که آیا لایه‌ها به درستی به یکدیگر جوش خورده‌اند یا خیر. این روش‌های بازرسی به شما اطمینان میدهد که جوش‌ها از استحکام کافی برای تحمل نیروهای محیطی برخوردار هستند.
بازرسی نهایی و مستندسازی
پس از انجام کلیه مراحل بازرسی ورق ژئوممبران، نتایج بطور دقیق ثبت و مستند می‌شوند. اگر تمامی آزمایش‌ها تأیید شوند، مجوز ادامه عملیات صادر خواهد شد. این مستندسازی شامل تمامی گزارش‌های آزمایش‌های غیر مخرب و تخریبی است که در صورت بروز مشکل در آینده، امکان ردیابی و بررسی مجدد را فراهم می‌کند. اجرای صحیح این مرحله باعث کاهش احتمال خرابی‌های احتمالی در آینده خواهد شد.
تستهای پس از نصب
با توجه به اهمیت عملکرد صحیح ژئوممبران، انجام تستهای دقیق و جامع بعد از نصب ضروری است. نصب فرآیندی حساس است که در صورت عدم رعایت استانداردها، ممکن است منجر به نقص در عملکرد سیستم شود. تستهای بعد از نصب به منظور اطمینان از یکپارچگی، مقاومت و عملکرد صحیح ژئوممبران انجام می‌شوند. این تست‌ها نه تنها کیفیت نصب را تأیید می‌کنند، بلکه از بروز مشکلات احتمالی در آینده جلوگیری می‌نمایند.
تست نفوذ پذیری
هدف این تست بررسی میزان نفوذپذیری ورق های ژئوممبران به مایعات و گازها است. این تست برای اطمینان از این که ژئوممبران به درستی به عنوان یک مانع ضد آب عمل می کند، انجام می شود. برای انجام این تست، نمونه هایی از ورق های ژئوممبران تحت فشار هیدرواستاتیک قرار می گیرند. در این روش، یک طرف نمونه در معرض فشار مایع یا گاز قرار می گیرد و میزان نفوذ از طرف دیگر اندازه گیری می شود.
دستگاه های تست نفوذپذیری معمولاً از یک محفظه فشار و تجهیزات اندازه گیری دقیق تشکیل شده اند. نتایج این تست باید با استانداردهای تعیین شده (مانند ASTM یا ISO) مقایسه شود. اگر میزان نفوذپذیری بیشتر از حد مجاز باشد، نشان دهنده وجود نقص در مواد یا فرآیند نصب است. در گزارش دهی، باید میزان نفوذپذیری اندازه گیری شده، شرایط تست (فشار، دما و نوع مایع یا گاز) و مقایسه آن با استانداردها ثبت شود.
تست عملکرد سیستم
این تست برای بررسی عملکرد کلی سیستم عایقکاری در شرایط واقعی انجام می‌شود. هدف اصلی این تست اطمینان از این است که سیستم به‌درستی کار می‌کند و هیچ مشکلی در عملکرد آن وجود ندارد. این تست به‌ویژه در پروژه‌های بزرگ و پیچیده که ژئوممبران به عنوان بخشی از یک سیستم بزرگ‌تر استفاده می‌شود، بسیار مهم است.
تست فشار هیدرواستاتیک
این تست برای بررسی مقاومت ژئوممبران در برابر فشار مایعات انجام می‌شود. هدف اصلی این تست اطمینان از این است که ورقها می‌توانند فشار مایعات را تحمل کند و هیچ گونه نشتی یا تغییر شکل در آن اتفاق نمی‌افتد. این تست به‌ویژه در پروژه‌هایی که این لاینرها به عنوان لایه ضد آب در مخازن یا حوضچه‌ها استفاده می‌شود، بسیار مهم است.
سایر تستهایی که بعد از نصب حتما می بایست توسط بازرس انجام پذیرد عبارتند از:
- تست پر و تخلیه آب: بررسی نشتی در استخرهای ذخیره آب و مخازن.
- تست نشت‌یابی گاز : برای پروژه‌های صنعتی مانند محل‌های دفن زباله یا لاگون‌های شیمیایی.
- ثبت و گزارش‌گیری: مستندسازی ایرادات و اصلاحات برای تضمین کیفیت نهایی ژئوممبران.
استانداردهای مهم بازرسی ورقهای ژئوممبران
برای اطمینان از کیفیت، دوام و عملکرد، لازم است ورقها مطابق با استانداردهای بین‌المللی مورد بازرسی، آزمایش و تأیید قرار گیرند. در این بخش، استانداردهای مهم ASTM، GRI و ISO که برای نصب، جوشکاری و آزمون‌های کنترل کیفیت ژئوممبران به کار می‌روند، توضیح داده شده است.
استانداردهای جوشکاری
- ASTM D4437 روش‌های استاندارد برای جوشکاری درزها: این استاندارد مراحل جوشکاری حرارتی و اکستروژن را مشخص می‌کند و شامل پارامترهای مهمی مانند دمای جوشکاری، فشار و سرعت حرکت دستگاه جوش است.
- ASTM D6392 تست استحکام درزهای جوش شده : این استاندارد برای بررسی استحکام جوش‌های حرارتی و اکستروژنی به‌کار می‌رود. در این روش، جوش‌های ایجاد شده تحت آزمون کشش، جداسازی و برشی قرار می‌گیرند تا از استحکام آنها اطمینان حاصل شود.
- ASTM D5887 آزمون نشت‌یابی با روش فشار آب : این تست برای بررسی نفوذپذیری و نشت احتمالی آب از درزهای جوشکاری شده استفاده می‌شود.
- ASTM D7177 دستورالعمل بررسی کیفیت جوشکاری داغ: این استاندارد شرایط کنترل کیفیت و ارزیابی جوشکاری با دستگاه گُوِه‌ای داغ را تعیین می‌کند و برای جوش‌های حرارتی به کار می‌رود.
استانداردهای تست کیفیت و نشت‌یابی
- ASTM D5641 آزمون نشت‌یابی درزهای جوش‌شده : در این تست، با استفاده از هوای فشرده داخل درزهای دو مسیره، نشتی احتمالی در اتصالات جوش بررسی می‌شود. فشار بین 2 تا 3 بار تنظیم شده و افت فشار نشانه وجود نشتی است.
- ASTM D7240 آزمون جرقه الکتریکی : این تست برای بررسی وجود سوراخ‌های بسیار ریز در محل جوش‌های اکستروژنی استفاده می‌شود. در این روش، یک دستگاه جرقه‌یاب روی سطح جوش حرکت کرده و در صورت مشاهده نشتی، جرقه تولید می‌شود.
- ASTM D792 اندازه‌گیری چگالی ژئوممبران: این استاندارد برای بررسی کیفیت مواد اولیه مورد استفاده در تولید با اندازه‌گیری چگالی پلی‌اتیلن (HDPE یا LLDPE) یا PVC به‌کار می‌رود.
- ASTM D1505 تست تعیین دانسیته: این آزمون روش‌هایی برای اندازه‌گیری دانسیته و ترکیب مواد خام مورد استفاده قبل از ورود به پروسه تولید ارائه میدهد.
استانداردهای مقاومت فیزیکی و مکانیکی
- ASTM D882 تست کشش و مقاومت مکانیکی: در این آزمون، ورقها تحت کشش قرار گرفته و استحکام کششی، میزان تغییر طول تا پارگی و مقاومت در برابر فشارهای خارجی بررسی می‌شود.
- ASTM D1004 تست مقاومت در برابر پارگی: این تست بررسی می‌کند که ورقها چقدر در برابر پارگی مقاوم است و میزان نیروی لازم برای گسترش یک ترک در ورق مشخص می‌شود.
- ASTM D4833 تست سوراخ شدگی: در این تست، یک نیروی مشخص از طریق یک سوزن یا میخ به ورق اعمال شده و مقاومت ورق در برابر سوراخ شدگی ارزیابی می‌شود.
- ASTM D1603 اندازه‌گیری میزان دوده: برای بررسی مقدار دوده در ترکیب ورقها، که نقش مهمی در افزایش مقاومت در برابر اشعه UV و جلوگیری از تخریب زودرس دارد.
استانداردهای زیست محیطی و پایداری
- GRI GM13: مشخصات فیزیکی، مکانیکی و شیمیایی ژئوممبران‌های HDPE را تعیین می‌کند و یکی از معتبرترین استانداردهای بین‌المللی در زمینه تولید و کنترل کیفیت این ورقهاست.
- GRI GM17: برای بررسی ویژگی‌های ژئوممبران‌های پلی‌اتیلنی با چگالی کم (LLDPE) استفاده می‌شود.
- ISO 10318: توسط سازمان بین‌المللی استاندارد (ISO) ارائه شده و شامل دستورالعمل‌هایی برای تست و تأیید کیفیت تولید است.
- ASTM D5321: میزان چسبندگی و اصطکاک ژئوممبرین با لایه‌های زیرین (مانند خاک، بتن یا ژئوتکستایل) را بررسی می‌کند.
با رعایت این اصول و استانداردها، می‌توان کیفیت و عملکرد ورقهای مذکور را تضمین کرد و از بروز مشکلاتی مانند نشتی و تخریب زود هنگام جلوگیری نمود.
