انتخاب نوع مناسب سیستم خنک کاری یکی از مهم ترین تصمیم ها در طراحی و اجرای پروژه های صنعتی است. بسیاری از کارفرمایان و مهندسان هنگام انتخاب میان سیستم خنک کاری مدار باز و بسته با این پرسش روبه رو می شوند که کدام گزینه عملکرد بهتر، مصرف آب کمتر و هزینه نگهداری مناسب تری دارد. هر یک از این دو سیستم ویژگی ها، مزایا و محدودیت های خاص خود را دارند و انتخاب نهایی باید بر اساس شرایط پروژه، کیفیت آب، نوع فرآیند و بودجه انجام شود. در ادامه تفاوت برج خنک کننده مدار باز و مدار بسته را از جنبه های مختلف بررسی می کنیم تا انتخاب آگاهانه تری داشته باشید.

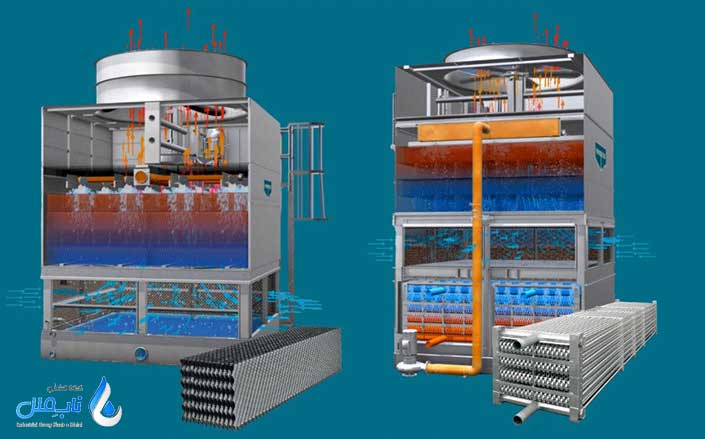

مهم ترین تفاوت سیستم خنک کاری مدار باز و بسته
اگرچه هر دو نوع سیستم با هدف کاهش دمای سیالات صنعتی طراحی شده اند، اما از نظر نحوه عملکرد، میزان مصرف آب، هزینه های نگهداری و کاربرد تفاوت های قابل توجهی با یکدیگر دارند. شناخت این تفاوت ها به انتخاب مناسب ترین سیستم برای هر پروژه کمک می کند.
- نحوه انتقال حرارت: مهم ترین تفاوت این دو در نحوه انتقال حرارت است. در مدل مدار باز، آب گرم مستقیماً با جریان هوا تماس پیدا می کند و بخشی از آن تبخیر می شود. این تبخیر باعث دفع گرما و کاهش دمای آب می شود. در مقابل، در نمونه مدار بسته سیال فرآیندی داخل کویل یا مبدل حرارتی جریان دارد و بدون تماس مستقیم با هوا خنک می شود.
- تماس سیال با محیط: در مدل مدار باز، آب در معرض هوای محیط قرار دارد و ممکن است گرد و غبار، ذرات معلق، آلودگی ها و میکروارگانیسم ها وارد سیستم شوند. اما در نوع مدار بسته، سیال در یک مدار کاملاً بسته گردش می کند و از تماس با محیط بیرون محافظت می شود. این ویژگی باعث حفظ کیفیت سیال و کاهش احتمال آلودگی خواهد شد.
- میزان مصرف آب: مصرف آب یکی دیگر از تفاوت های مهم این دو سیستم است. مدل مدار باز به دلیل تبخیر مداوم و نیاز به تخلیه بخشی از آب برای کنترل املاح، آب بیشتری مصرف می کند. در مقابل، روش مدار بسته به دلیل کاهش تبخیر و حفظ سیال در مدار بسته، مصرف آب کمتری دارد و برای مناطقی با محدودیت منابع آبی گزینه مناسب تری محسوب می شود. برای افزایش کیفیت آب در گردش و کاهش ذرات معلق، استفاده از فیلتر شنی در مدار خنککاری توصیه میشود.
- تشکیل رسوب و خوردگی: به دلیل تماس مستقیم آب با هوا، احتمال تشکیل رسوب، خوردگی و رشد جلبک در مدل مدار باز بیشتر است. بنابراین این سیستم به کنترل کیفیت آب و سرویس های دوره ای منظم نیاز دارد. در دستگاه مدار بسته، به دلیل بسته بودن مدار گردش سیال، میزان رسوب و خوردگی به مراتب کمتر بوده و عمر تجهیزات افزایش می یابد. استفاده از سختی گیر آب پیش از ورود آب به سیستم میتواند میزان رسوب را بهطور قابل توجهی کاهش دهد.
- هزینه خرید و نصب: از نظر هزینه اولیه، نمونه مدار باز معمولاً قیمت پایین تری دارد و نصب آن نیز ساده تر است. در مقابل، مدل مدار بسته به دلیل استفاده از کویل، تجهیزات بیشتر و طراحی پیچیده تر، سرمایه گذاری اولیه بالاتری نیاز دارد.
- هزینه های بهره برداری و نگهداری: اگرچه هزینه خرید مدل مدار باز کمتر است، اما مصرف آب بیشتر، استفاده از مواد شیمیایی، رسوب زدایی و تعمیرات دوره ای می تواند هزینه های بهره برداری آن را افزایش دهد. در مقابل، روش خنک کاری مدار بسته با وجود قیمت اولیه بالاتر، معمولاً هزینه نگهداری کمتری داشته و در پروژه های بلندمدت از نظر اقتصادی مقرون به صرفه تر است.
- راندمان عملکرد: هر دو نوع روش خنک کاری در صورت طراحی صحیح راندمان مطلوبی دارند، اما شرایط بهره برداری آن ها متفاوت است. نمونه مدار باز به دلیل تماس مستقیم آب و هوا، انتقال حرارت بسیار مؤثری دارد. از سوی دیگر، مدل مدار بسته عملکرد پایدارتر و کیفیت خنک کاری یکنواخت تری برای سیالات حساس فراهم می کند.
- کاربردهای صنعتی: سیستم های خنک کاری مدار باز بیشتر در صنایع سنگین مانند نیروگاه ها، پالایشگاه ها، کارخانه های فولاد و صنایع پتروشیمی استفاده می شود؛ جایی که ظرفیت بالا و هزینه اولیه کمتر اهمیت بیشتری دارد. در مقابل، روش مدار بسته برای صنایع غذایی، دارویی، شیمیایی، سیستم های تهویه مطبوع، تجهیزات پزشکی و سایر فرآیندهایی که حفظ کیفیت سیال اهمیت بالایی دارد، گزینه مناسب تری است.

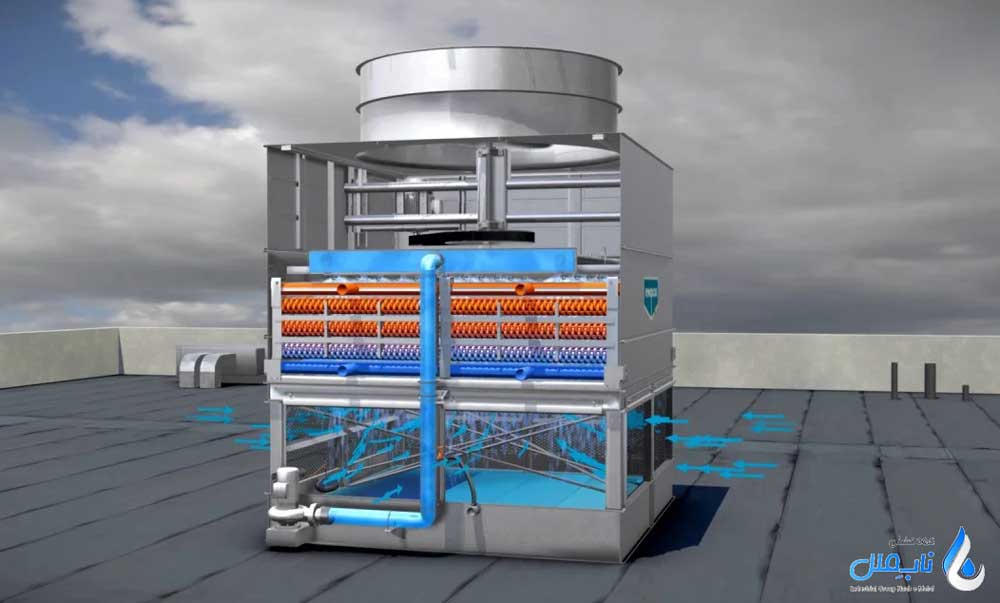

مزایا و معایب سیستم خنک کاری مدار باز
روش خنک کاری مدار باز به دلیل ساختار ساده، راندمان مناسب انتقال حرارت و هزینه اولیه کمتر، یکی از رایج ترین سیستم های خنک کاری در صنایع مختلف به شمار می رود. در این نوع سیستم، تماس مستقیم آب با جریان هوا باعث می شود فرآیند دفع گرما با راندمان بالایی انجام شود و برای پروژه هایی با ظرفیت خنک کاری بالا گزینه ای اقتصادی باشد. همچنین نصب، راه اندازی و تعمیرات این نوع برج معمولاً ساده تر بوده و قطعات آن به راحتی در دسترس هستند. به همین دلیل، بسیاری از صنایع سنگین مانند نیروگاه ها، پالایشگاه ها، کارخانه های فولاد و پتروشیمی از برج خنک کننده مدار باز استفاده می کنند.
در کنار این مزایا، برج خنک کننده مدار باز با محدودیت هایی نیز همراه است. تماس مستقیم آب با هوای محیط باعث افزایش تبخیر، مصرف آب، تشکیل رسوب، خوردگی تجهیزات و ورود آلودگی های محیطی به سیستم می شود. از این رو، کنترل کیفیت آب، استفاده از مواد شیمیایی مناسب و انجام سرویس های دوره ای برای حفظ راندمان و افزایش عمر تجهیزات ضروری است. در مناطقی که با کمبود منابع آبی مواجه هستند یا در فرآیندهایی که کیفیت سیال اهمیت بالایی دارد، این موارد می توانند از مهم ترین معایب برج خنک کننده مدار باز محسوب شوند و در انتخاب نوع سیستم تأثیرگذار باشند.

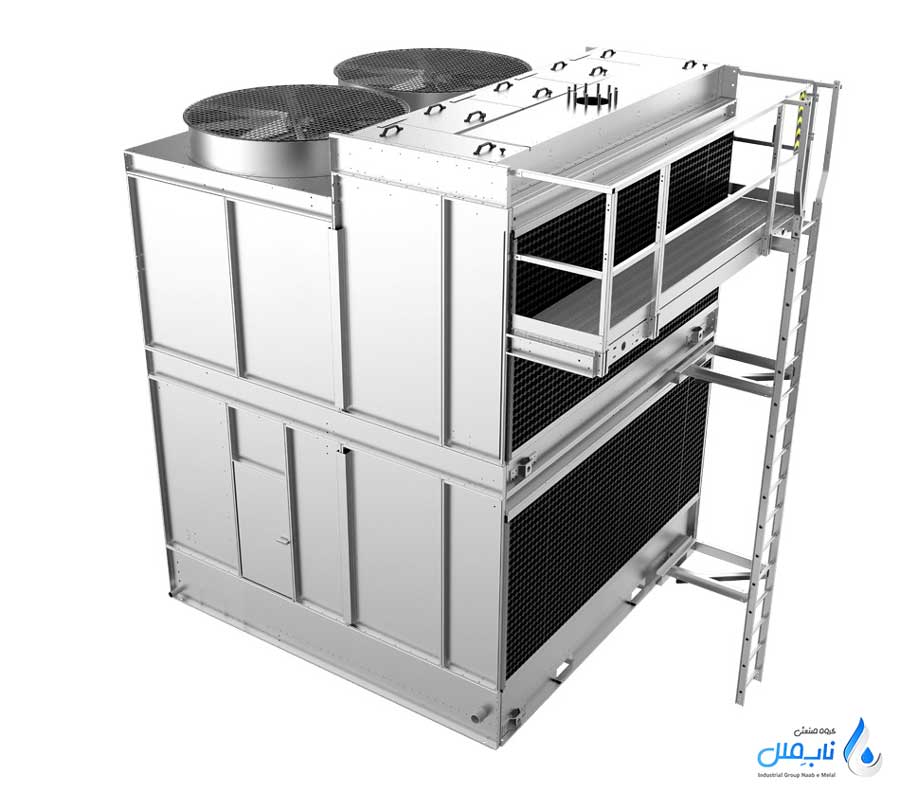

مزایا و معایب سیستم خنک کاری مدار بسته
سیستم های مدار بسته به گونه ای طراحی شده اند که سیال فرآیندی در یک مدار کاملاً بسته و بدون تماس مستقیم با هوای محیط گردش می کنند. این ویژگی باعث می شود کیفیت سیال حفظ شده و احتمال ورود گردوغبار، ذرات معلق و آلودگی های محیطی به حداقل برسد. کاهش تشکیل رسوب و خوردگی، مصرف آب کمتر، افزایش عمر تجهیزات و کاهش نیاز به سرویس های مکرر از مهم ترین مزایای این نوع سیستم به شمار می روند. به همین دلیل، کولینگ تاور مدار بسته در صنایعی مانند صنایع غذایی، دارویی، شیمیایی، تجهیزات پزشکی و فرآیندهایی که به سیال تمیز و پایدار نیاز دارند، کاربرد گسترده ای دارد.
با وجود این مزایا، مدل مدار بسته معمولاً هزینه خرید و نصب بیشتری نسبت به مدل مدار باز دارد، زیرا در ساخت آن از کویل، مبدل های حرارتی و تجهیزات بیشتری استفاده می شود. همچنین طراحی و اجرای این سیستم پیچیده تر بوده و در برخی کاربردها ممکن است هزینه اولیه بالاتر، زمان بازگشت سرمایه را افزایش دهد. با این حال، کاهش هزینه های نگهداری، مصرف آب کمتر و افزایش پایداری عملکرد در بلندمدت باعث می شود استفاده از برج خنک کننده مدار بسته در بسیاری از پروژه ها از نظر اقتصادی و فنی، انتخابی مقرون به صرفه و قابل اعتماد باشد.
هر سیستم برای چه کاربردهایی مناسب است؟
انتخاب نهایی به نوع فرآیند صنعتی، کیفیت سیال، شرایط محیطی و هزینه های بهره برداری بستگی دارد. مدل مدار باز به دلیل راندمان مناسب، هزینه اولیه کمتر و توانایی خنک کاری در ظرفیت های بالا، گزینه ای مناسب برای صنایع سنگین مانند نیروگاه ها، پالایشگاه ها، پتروشیمی، کارخانه های فولاد، صنایع سیمان و سایر واحدهای تولیدی با بار حرارتی زیاد است. در این کاربردها، تماس مستقیم آب با هوا معمولاً مشکلی برای فرآیند ایجاد نمی کند و هزینه کمتر تجهیزات اهمیت بیشتری دارد.
در مقابل، نمونه مدار بسته برای فرآیندهایی که حفظ کیفیت سیال و جلوگیری از آلودگی اهمیت بالایی دارد، انتخاب مناسب تری است. این نوع سیستم در صنایع غذایی، دارویی، شیمیایی، تجهیزات پزشکی، سیستم های تهویه مطبوع (HVAC)، دستگاه های تزریق پلاستیک، خطوط تولید حساس و واحدهایی که از آب یا سیالات گران قیمت استفاده می کنند، عملکرد بهتری ارائه می دهد. کاهش مصرف آب، جلوگیری از رسوب و خوردگی و افزایش عمر تجهیزات از مهم ترین دلایلی هستند که استفاده از مدل مدار بسته را در این صنایع به گزینه ای قابل اعتماد و اقتصادی تبدیل می کنند.

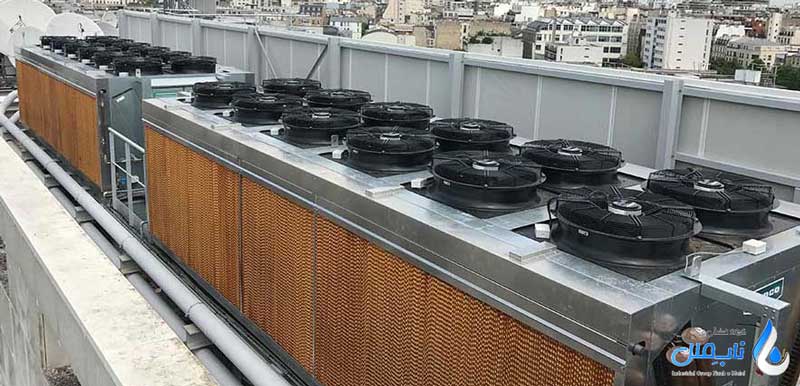

نکات مهم هنگام انتخاب این دو روش خنک کاری
- نوع فرآیند صنعتی: پیش از انتخاب روش خنک کاری، باید مشخص شود که فرآیند صنعتی تا چه اندازه به کیفیت و پاکیزگی سیال حساس است. در صنایع حساس، استفاده از مدل های مدار بسته معمولاً انتخاب مناسب تری خواهد بود.
- کیفیت آب: کیفیت آب تأثیر مستقیمی بر میزان رسوب، خوردگی و راندمان سیستم دارد. در مناطقی که آب سختی بالایی دارد، سیستم مدار بسته می تواند هزینه های نگهداری را کاهش دهد.
- میزان مصرف آب: اگر پروژه در منطقه ای با محدودیت منابع آبی اجرا می شود، بهتر است سیستمی انتخاب شود که مصرف آب کمتری داشته باشد و نیاز به آب جبرانی را کاهش دهد.
- هزینه اولیه و بودجه پروژه: بررسی بودجه پروژه اهمیت زیادی دارد. اگرچه کولینگ تاور مدار باز هزینه خرید کمتری دارد، اما باید هزینه های بلندمدت نیز در تصمیم گیری لحاظ شوند.
- هزینه های بهره برداری و نگهداری: هزینه هایی مانند مصرف آب، مواد شیمیایی، سرویس های دوره ای، رسوب زدایی و تعمیرات باید در کنار قیمت خرید تجهیزات ارزیابی شوند.
- ظرفیت خنک کاری مورد نیاز: ظرفیت مورد نیاز سیستم باید با بار حرارتی پروژه متناسب باشد تا کولینگ تاور بتواند در تمام شرایط کاری عملکرد مطلوبی ارائه دهد.
- شرایط اقلیمی محل نصب: دما، رطوبت و شرایط آب و هوایی محل نصب بر راندمان سیستم خنک کاری تأثیر می گذارند و باید هنگام انتخاب نوع سیستم مورد توجه قرار گیرند.
- فضای نصب: ابعاد و محل نصب تجهیزات می تواند در انتخاب بین روشهای خنک کاری مدار باز و مدار بسته مؤثر باشد. پیش از خرید باید فضای کافی برای نصب و سرویس تجهیزات در نظر گرفته شود.
- هزینه های تعمیرات آینده: بررسی سهولت دسترسی به قطعات، هزینه تعمیرات و میزان توقف سیستم در زمان سرویس، به انتخاب گزینه ای مقرون به صرفه تر کمک می کند.
- امکان توسعه در آینده: اگر احتمال افزایش ظرفیت تولید یا توسعه خطوط صنعتی وجود دارد، بهتر است سیستمی انتخاب شود که قابلیت ارتقاء و افزایش ظرفیت را داشته باشد.
