فیلتر پرس

فیلتر پرس دستگاهی است برای آبگیری از لجن و جداسازی ذرات جامد از مایعات در مقیاس زیاد با مکانیزم تحت فشار قرار دادن لجن یا دوغاب بین دو صفحه که با پارچه پوشانده شده اند. مایع درون لجن به داخل پارچه محصور کننده صفحات فیلترپرس نفوذ می‌کند و ذرات جامد بیرون پارچه‌ها باقی می‌مانند و تشکیل کیک نسبتا خشکی را میدهند که به محض کم شدن فشار از صفحات جدا شده و می‌افتد.

فیلتر پرس چیست؟

مزایای فیلتر پرس

فیلتر پرس علاوه بر جداسازی مؤثر جامدات از مایعات، با کاهش رطوبت لجن و بازیابی مایع فرآیندی، به بهینه‌سازی هزینه‌ها و افزایش بهره‌وری واحدهای صنعتی کمک می‌کند. مهم‌ترین مزایای این دستگاه عبارتند از:

کاهش رطوبت و حجم کیک لجن: اعمال فشار در محفظه‌های فیلتراسیون، بخش زیادی از مایع موجود در دوغاب را جدا کرده و کیک جامد تشکیل می‌دهد. صفحات ممبران نیز با فشردن مجدد کیک، امکان کاهش بیشتر رطوبت نهایی را فراهم می‌کنند.

کاهش هزینه‌های دفع پسماند: کاهش رطوبت کیک، وزن و حجم لجن خروجی را کاهش می‌دهد و در نتیجه هزینه‌های جمع‌آوری، حمل‌ونقل و دفع پسماند کمتر می‌شود.

قابلیت بازیابی آب و مایعات فرآیندی: مایع جداشده از دوغاب قابلیت جمع‌آوری و بازگشت به چرخه تولید را دارد؛ البته استفاده مجدد از آن به کیفیت مایع خروجی و الزامات فرآیند بستگی دارد.

انعطاف‌پذیری در ظرفیت و عملکرد: طراحی ماژولار دستگاه امکان تنظیم تعداد و ابعاد صفحات، انتخاب صفحات چمبر یا ممبران و تعیین فشار کاری را متناسب با دبی خوراک و مشخصات لجن فراهم می‌کند.

قابلیت آبگیری از مواد مختلف: فیلتر پرس با انتخاب مناسب جنس صفحات، پارچه فیلتر و تجهیزات جانبی، برای آبگیری از انواع لجن‌های صنعتی، معدنی، شیمیایی، غذایی و فاضلابی قابل طراحی است.

اتوماسیون و کاهش هزینه‌های بهره‌برداری: استفاده از سیستم هیدرولیک و کنترل اتوماتیک در مدل‌های پیشرفته، عملیات باز و بسته شدن صفحات، تخلیه کیک و شست‌وشوی پارچه را تسهیل کرده و نیاز به دخالت اپراتور را کاهش می‌دهد.

بهبود کیفیت مایع فیلتر شده: انتخاب پارچه فیلتر متناسب با اندازه ذرات و مشخصات دوغاب، جداسازی مؤثر جامدات معلق و تولید مایع فیلتر شده با کدورت کمتر را امکان‌پذیر می‌کند.

کاربردهای فیلتر پرس

کاربردهای فیلتر پرس

مهم‌ترین کاربردهای فیلتر پرس را در صنایع کلیدی بررسی می‌کنیم:

  1. صنایع معدنی و فرآوری مواد
    در صنایع معدنی مانند استخراج مس، سنگ‌آهن، طلا و روی، از فیلتر پرس برای تغلیظ کنسانتره قبل از حمل‌ونقل یا ذوب و نیز آبگیری از باطله‌ها (تینر) استفاده می‌شود. این کار باعث کاهش هزینه‌های حمل، بازیابی آب و مدیریت بهتر محیط‌زیست می‌گردد.
  2. تصفیه خانه‌های فاضلاب شهری و صنعتی
    یکی از پرکاربردترین موارد استفاده از فیلتر پرس، خشک کردن لجن است. این دستگاه حجم لجن را به شدت کاهش داده و آن را به ماده‌ای قابل حمل و دفع تبدیل می‌کند که تاثیر شگرفی بر کاهش هزینه‌های عملیاتی دارد.
  3. صنایع شیمیایی، دارویی و رنگ‌سازی
    در این صنایع، فیلتر پرس برای جداسازی کریستال‌ها، رنگ‌دانه‌ها و محصولات شیمیایی از سوسپانسیون‌ها و همچنین شست‌شوی مواد برای دستیابی به درجه خلوص بالا مورد استفاده قرار می‌گیرد.
  4. صنایع غذایی و نوشیدنی
    فیلتر پرس در تصفیه و شفاف‌سازی روغن‌های خوراکی (مانند روغن زیتون و آفتابگردان)، تولید شکر و نیز شفاف‌سازی آبمیوه، شراب و آبجو برای افزایش کیفیت و ماندگاری محصول نهایی نقشی کلیدی ایفا می‌کند.
  5. صنایع تولید سرامیک، کاشی و سفال
    در این حوزه، از فیلتر پرس صنعتی برای آماده‌سازی دوغاب (اسلاری) و جداسازی آب از مواد اولیه مانند کائولن و سیلیس، قبل از مرحله شکل‌دهی و پخت استفاده می‌شود.
  6. صنایع متالورژی و فولاد
    کاربرد فیلتر پرس در این بخش شامل تصفیه پساب‌های واحدهای نورد و اسیدشویی، بازیابی اکسیدهای فلزی با ارزش و حذف آلاینده‌ها از آب‌های فرآیندی است.
  7. صنایع کاغذسازی
    فیلتر پرس به بازیابی الیاف سلولزی و مواد پرکننده از پساب کارخانه‌جات کمک کرده و ضمن بازگرداندن این مواد به چرخه تولید، در تصفیه نهایی آب نیز موثر است.
  8. صنایع نوین (باتری‌سازی و الکترونیک)
    در تولید باتری‌های لیتیوم-یون و سرب-اسید، از فیلتر پرس برای خشک کردن و جداسازی مواد فعال الکترودها استفاده می‌شود که دقت و کیفیت فرآیند را بالا می‌برد.

سایر کاربردهای مهم فیلتر پرس شامل:

  • صنایع نساجی و رنگرزی (تصفیه پساب‌های رنگی)
  • صنایع لاستیک و پلاستیک
  • کارخانه‌های شن و ماسه
  • تولید کودهای شیمیایی
  • پیش‌تصفیه در سیستم‌های آب شیرین کن (RO)

اجزای فیلتر پرس

نحوه عملکرد دستگاه فیلتر پرس

فیلتر پرس با مکانیزم فشار بین صفحات کار میکند؛ فشار مورد نیاز توسط جک هیدرولیک که بصورت دستی یا اتوماتیک کار میکند، تامین می‌شود. پس از آبگیری از لجن و دوغاب، مواد جامد سوسپانسیون که اصطلاحا به آنها کیک گفته می شود، آزاد شده و درون چاله ای که زیر دستگاه تعبیه شده است فرو می ریزد.

در فیلتر پرس صنعتی با ظرفیت بالا، شتاب دهنده‌های صفحه اتوماتیکی که سرعت عمل سریعی دارند تعبیه شده است که سرعت چرخه را تسریع می‌کنند. فیلترپرس‌های صنعتی قادرند تا کاملا بصورت اتوماتیک در یک محیط خشن مانند معادن یا کارخانه‌های تولید مواد شیمیایی به شکل 24 ساعته کار کنند.

مراحل انجام کار در سیستم فیلتر پرس به ترتیب به شکل زیر است:

  1. بسته شدن صفحات: صفحات فیلتر پرس با مکانیزم هیدرولیکی یا مکانیکی محکم بسته می‌شوند تا فضای بین صفحات برای دریافت خوراک کاملاً آماده باشد.
  2. تزریق خوراک (دوغاب یا لجن): دوغاب توسط پمپ به داخل محفظه بین صفحات تزریق می‌شود و ذرات جامد شروع به تجمع روی کیسه‌های فیلتر می‌کنند.
  3. اعمال فشار فیلتراسیون: با ادامه تزریق و اعمال فشار هیدرولیکی، مایع از میان کیسه‌های فیلتر عبور می‌کند و ذرات جامد به مرور فشرده می‌شوند.
  4. تشکیل کیک لجن: ذرات جامد که از مایع جدا شده‌اند، به شکل کیک فشرده بین صفحات تجمع می‌یابند. ضخامت و رطوبت کیک به نوع خوراک و فشار اعمال شده بستگی دارد.
  5. باز شدن صفحات و تخلیه کیک: پس از پایان فیلتراسیون، صفحات باز می‌شوند و کیک لجن از کیسه‌ها خارج می‌شود.
  6. شستشو و آماده‌سازی مجدد: صفحات و کیسه‌ها شسته شده و برای چرخه بعدی آماده می‌شوند.

شستشوی پارچه در فیلتر پرس نقش مهمی در کاهش گرفتگی منافذ، حفظ ظرفیت فیلتراسیون و آماده‌سازی دستگاه برای سیکل بعدی دارد. نوع سیستم شستشو با توجه به طراحی صفحات، جنس پارچه و ویژگی‌های دوغاب انتخاب می‌شود.

نحوه کارکرد فیلترپرس

مشخصات فنی فیلتر پرس

  • مشخصات فنی صفحات: آنها در ابعاد 470×470، 630×630، 800×800، 1000×1000، 1200×1200 و 1500×1500 میلی‌متر تولید میشوند.
  • تعداد صفحات: 10 تا 150 صفحه یا بیشتر؛ تعیین‌کننده حجم محفظه فیلتراسیون و ظرفیت فیلتر پرس.
  • مساحت فیلتراسیون: 5 تا 150 متر مربع یا بیشتر، مستقیماً بر راندمان و سرعت پردازش تأثیر دارد.
  • فشار کاری: 6 تا 16 بار برای صفحات معمولی و تا 20 بار برای صفحات ممبران.
  • فشار پمپ تغذیه دوغاب: 7 تا 10 بار.
  • زمان چرخه: بسته به نوع مواد، 20 دقیقه تا 4 ساعت (پر کردن، فیلتراسیون، آبگیری و تخلیه کیک).
  • رطوبت کیک: 20% تا 75%؛ صفحات ممبران رطوبت زیر 30% تولید می‌کنند.
  • حداکثر دمای عملیات: 80 تا 95 درجه سانتی‌گراد، بسته به جنس صفحات و پارچه.
  • جنس صفحات فیلتر پرس: پلی پروپیلن (PP) مقاوم در برابر خوردگی یا چدن با پوشش اپوکسی. صفحات ممبران دارای لایه پلیمری انعطاف‌پذیر برای اعمال فشار مضاعف هستند.
  • جنس پارچه فیلتر پرس: پلی پروپیلن، پلی استر (PES)، نایلون یا پنبه با بافت‌های مختلف، تخلخل 5 تا 150 میکرون.
  • جنس شاسی و قاب: فولاد کربنی ST37 با پوشش اپوکسی یا گالوانیزه گرم؛ یا استنلس استیل 304/316 برای محیط‌های خورنده.
  • سیستم بسته‌شدن صفحات: دستی، هیدرولیک نیمه اتوماتیک یا تمام اتوماتیک با جک هیدرولیک و مکانیزم زنجیری/ریل‌دار.
  • سیستم‌ کنترلی: تابلو برق با PLC و HMI برای اتوماسیون کامل چرخه و نظارت بر فشار و زمان.
  • مشخصات فنی بخش هیدرولیک: پمپ دنده‌ای یا پیستونی، مخزن روغن، شیرهای کنترل و سیلندر اصلی.
  • سایر تجهیزات جانبی قایل نصب روی فیلتر پرس: پمپ دیافراگمی یا سانتریفیوژ، مخزن فیلترات، سیستم شستشوی خودکار صفحات (CIP) و سیستم ویبره برای تخلیه کیک.

انواع فیلتر پرس

محاسبه ظرفیت فیلتر پرس

محاسبه دقیق ظرفیت فیلتر پرس، مهم‌ترین عامل در بهره‌وری و صرفه‌ اقتصادی پروژه‌هاست. ظرفیت واقعی دستگاه نه تنها به ابعاد فیزیکی آن، بلکه به ماهیت دوغاب ورودی و نتایج مورد انتظار شما گره خورده است. محاسبه اشتباه میتواند منجر به خرید دستگاهی گرانقیمت با ظرفیت اضافه، یا دستگاهی ضعیف و زمان‌بر در تصفیه لجن شود.

ظرفیت اسمی فیلتر پرس بر اساس حجم کل کیک جامد تشکیل‌شده در هر سیکل کاری محاسبه می‌شود. این حجم از رابطه زیر به دست می‌آید:

حجم کیک (لیتر/سیکل) = تعداد محفظه‌ها × حجم هر محفظه

حجم هر محفظه نیز خود از ضرب ضخامت طراحی کیک (میلیمتر) در مساحت فیلتراسیون هر صفحه (متر مربع) به دست می‌آید. ضخامت بهینه کیک معمولاً بین 25 تا 35 میلیمتر است.

ظرفیت اسمی بالای فیلتر پرس به معنای توانایی تولید کیک بیشتر در واحد زمان است که به مقدار جامدات لجن، ضریب جداسازی دوغاب و تشکیل کیک، میزان رطوبت نهایی کیک، مدت زمان انجام یک چرخه کامل فیلتراسیون و نوع صفحات فیلتر پرس (اعم از چمبر یا ممبران) بستگی دارد.

برای تخمین اولیه، میتوان از حدود زیر استفاده کرد:

  • لجن شهری: بین 5 تا 30 کیلوگرم جامد خشک در هر متر مربع در هر سیکل.
  • صنایع غذایی: بین 15 تا 60.
  • مواد معدنی: بین 50 تا 200.

دانلود کنید: آموزش محاسبه ظرفیت فیلتر پرس

فیلتر پرس هیدرولیک

اجزای فیلتر پرس

فیلتر پرس از اجزای مختلفی تشکیل شده که با همکاری یکدیگر عمل جداسازی جامد از مایع را انجام می دهند. مهم ترین اجزای آن عبارتند از:

  • قاب یا شاسی اصلی: بدنه ای مستحکم از جنس فولاد که تمام اجزا روی آن سوار می شوند.
  • صفحات فیلتر: هسته اصلی فیلتراسیون که جامدات روی آنها تجمع می یابند.
  • پارچه فیلتر: روی صفحات قرار می گیرد و نقش کلیدی در جداسازی دارد.
  • سیستم اعمال فشار: که می تواند دستی، هیدرولیکی یا اتوماتیک باشد تا صفحات فیلتر پرس را محکم به هم بفشارد.
  • شیرهای ورودی و خروجی: برای ورود دوغاب و خروج مایع تصفیه شده (فیلتریت)، با مقاومت بالا در برابر فشار و مواد شیمیایی.
  • کانال های تخلیه مایع: برای هدایت فیلتریت به خارج از فیلتر پرس.
  • سیستم تخلیه کیک: دستی یا اتومات، وظیفه آن جداسازی کیک فیلتر شده از صفحات است.
  • تابلو کنترل: در فیلتر پرس های پیشرفته، زمان، فشار و پارامترهای عملیاتی را مدیریت می کند.
  • سیستم شستشوی پارچه (در برخی فیلتر پرس ها): برای افزایش راندمان و طول عمر پارچه ها.
  • تجهیزات جانبی: مانند پمپ تزریق، مخازن ذخیره و سیستم های گرمایشی یا سرمایشی بسته به فرآیند.

پمپ فیلتر پرس

انواع فیلتر پرس

این تجهیزات پرکاربرد در آبگیری از لجن و تصفیه سوسپانسیون‌ها با توجه به شیوه عملکرد و میزان اتوماسیون به سه دسته اصلی دستی، اتوماتیک و بلت فیلتر تقسیم بندی می شوند که در ادامه به معرفی آنها پرداخته ایم.

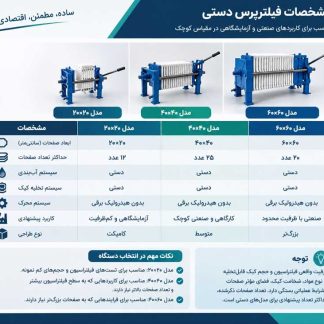

فیلتر پرس دستی

ارزان ترین مدل فیلتر پرس‌ها نمونه‌های دستی هستند که با توجه به اینکه توسط نیروی انسانی کنترل، تخلیه، باز و بسته می‌شوند از سرعت پایین‌تری برخوردار بوده و برای حجمهای پایین فاضلاب و بیشتر برای موارد آزمایشگاهی کاربرد دارد.

فیلترپرس دستی با اهرمی که در کنار خود دارد کار باز و بسته شدن جک‌ها و تخلیه کیک را انجام میدهد. این نوع از دستگاه‌های آبگیری لجن از جنسهای آهن، چدن و استیل قابل طراحی و تولید می‌باشد.

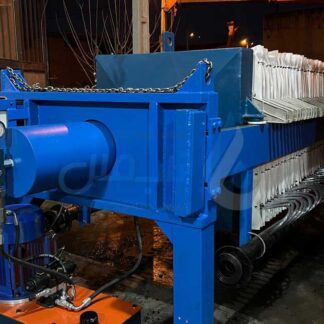

فیلتر پرس اتوماتیک

مهمترین مزیت فیلتر پرس اتوماتیک نسبت به نمونه دستی، باز و بسته شدن خودکار صفحات و تخلیه اتوماتیک کیک‌هاست. این ویژگی باعث کاهش نیاز به نیروی انسانی، افزایش سرعت عملکرد و بهره وری بیشتر در فرآیند آبگیری می شود. از این دستگاه عمدتاً در صنایع سنگین استفاده می شود و به دلیل قیمت بالا، برای پروژه های کوچک مقرون به صرفه نیست.

فیلتر پرس اتوماتیک از بخش هایی مانند شاسی، صفحات، جک هیدرولیک و سیستم های کنترلی تشکیل شده و دو نوع سیستم تخلیه دارد:

  • سیستم رباتیک تخلیه کیک: ربات مجهز به حسگر و کنترل گر PLC به صورت خودکار صفحات را باز کرده و کیک را تخلیه می کند.
  • سیستم ویبریشن (لرزشی): با لرزش صفحات، کیک ها به طور کامل جدا می شوند.

در برخی مدل ها، سیستم شستشوی خودکار صفحات نیز تعبیه شده تا بعد از هر بار لجن گیری، پارچه ها به طور کامل تمیز شوند. اگر تعداد صفحات کمتر از 25 عدد باشد، می توان از جک های بلندتر برای جابجایی زنجیره ای صفحات بدون نیاز به ربات استفاده کرد.

راهنمای مهندسی انتخاب و خرید فیلتر پرس

انتخاب فیلتر پرس صنعتی باید بر اساس مشخصات واقعی دوغاب و الزامات فرآیند آبگیری انجام شود. ظرفیت دستگاه به‌تنهایی معیار مناسبی برای انتخاب نیست و پارامترهایی مانند دبی خوراک، غلظت و چگالی جامدات، دانه‌بندی ذرات، قابلیت آبگیری، رطوبت نهایی کیک و زمان سیکل فیلتراسیون باید به‌صورت هم‌زمان بررسی شوند.

مهم‌ترین پارامترهای مهندسی در انتخاب و سفارش فیلتر پرس عبارتند از:

  1. مشخصات خوراک: نوع مواد جامد، ترکیب شیمیایی، غلظت، چگالی، دما و دبی دوغاب ورودی.
  2. ظرفیت فیلتراسیون: میزان جامدات ورودی در واحد زمان، حجم مورد نیاز محفظه‌ها و مقدار کیک تولیدی در هر سیکل.
  3. مشخصات صفحات: ابعاد، تعداد، جنس و ساختار صفحات چمبر یا ممبران بر اساس فشار و شرایط شیمیایی و حرارتی فرآیند.
  4. پارچه فیلتر: انتخاب جنس، بافت و اندازه منافذ متناسب با دانه‌بندی ذرات و دقت جداسازی مورد نیاز.
  5. فشار عملیاتی: تعیین فشار پمپ تغذیه، نیروی گیره‌ای سیستم هیدرولیک و مقاومت مکانیکی اجزای دستگاه.
  6. درصد رطوبت کیک: تعیین میزان خشکی مورد انتظار پس از فیلتراسیون و بررسی نیاز به فشردن ثانویه با صفحات ممبران.
  7. سطح اتوماسیون: انتخاب سیستم دستی، نیمه‌اتوماتیک یا تمام‌اتوماتیک با توجه به ظرفیت تولید و تعداد سیکل‌های کاری.
  8. شرایط نصب و بهره‌برداری: فضای استقرار، ارتفاع تخلیه کیک، تجهیزات انتقال مواد، دسترسی تعمیراتی و شرایط محیطی.

نکته تعیین کننده در خرید: پیش از سفارش باید تراز جرمی فرآیند و ظرفیت واقعی آبگیری محاسبه شود. انتخاب دستگاه صرفاً بر اساس تعداد صفحات یا ابعاد اسمی آن، بدون بررسی قابلیت آبگیری دوغاب، می‌تواند باعث کاهش ظرفیت واقعی، افزایش زمان سیکل و بالا رفتن هزینه بهره‌برداری شود.

توصیه می‌شود هنگام استعلام قیمت، اطلاعات آنالیز دوغاب، ظرفیت مورد نیاز، رطوبت نهایی کیک و شرایط عملیاتی در اختیار سازنده قرار گیرد تا طراحی دستگاه، انتخاب اجزا و برآورد قیمت بر مبنای محاسبات مهندسی انجام شود.

قیمت فیلتر پرس

قیمت فیلتر پرس

قیمت فیلتر پرس بسته به سایز، تعداد صفحات، نوع عملکرد (دستی، هیدرولیک یا اتومات)، جنس پارچه و نوع صفحات (چمبری یا ممبرانی) متفاوت است. مدل‌های کوچک دستی از حدود 30 میلیون تومان آغاز شده و در مدل‌های صنعتی تمام‌اتومات با صفحات بزرگ، به بیش از 10 میلیارد تومان می‌رسد. سایزهای متوسط مانند 60*60 با عملکرد دستی یا هیدرولیک بین 100 تا 300 میلیون تومان قیمت دارند.

مهم ترین عوامل تأثیرگذار بر قیمت فیلتر پرس عبارتند از:

  • سایز صفحات
  • تعداد صفحات دستگاه
  • دستی، هیدرولیک، نیمه هیدرولیک، تمام اتوماتیک بودن فیلتر پرس
  • جنس پارچه فیلتر
  • نوع صفحات (چمبری یا ممبرانی)
  • میزان دبی ورودی و ظرفیت مخزن تغذیه
  • نوع سیستم کنترل (تابلو برق ساده یا PLC)

سوالات متداول درباره فیلترپرس

چه صنایعی بیشترین استفاده را از فیلتر پرس دارند؟

فیلتر پرس در صنایع معدنی، شیمیایی، دارویی، صنایع غذایی، تصفیه‌خانه‌های فاضلاب و کارخانجات کاشی و سرامیک بیشترین کاربرد را دارد. هر صنعتی که نیازمند جداسازی دوغاب، بازیافت آب یا افزایش غلظت مواد جامد باشد، به این دستگاه نیاز پیدا می‌کند.

چه عواملی بر ظرفیت و عملکرد فیلتر پرس تأثیر می‌گذارند؟

ابعاد و تعداد صفحات، جنس پارچه فیلتر، فشار هیدرولیکی، نوع دوغاب (غلظت و ذرات جامد)، و دمای کاری از اصلی‌ترین پارامترها هستند. انتخاب درست این عوامل موجب افزایش راندمان و کاهش زمان چرخه فیلتراسیون می‌شود.

فیلتر پرس چه تفاوتی با سیستم‌های دیگر آبگیری دارد؟

فیلتر پرس در مقایسه با سانتریفیوژ، راندمان بالاتر در جداسازی ذرات ریز، مصرف انرژی کمتر و هزینه نگهداری پایین‌تری دارد. به همین دلیل در صنایع معدنی، غذایی و شیمیایی گزینه اقتصادی‌تر و مطمئن‌تری محسوب می‌شود.

طول عمر پارچه فیلتر چقدر است و هر چند وقت باید تعویض شود؟

طول عمر پارچه فیلتر به نوع دوغاب، کیفیت پارچه و نحوه شستشو بستگی دارد. به طور میانگین، پارچه‌های استاندارد 6 تا 18 ماه عمر می‌کنند. شستشوی منظم و استفاده از شوینده‌های سازگار می‌تواند عمر آن را افزایش دهد و هزینه‌های نگهداری را کاهش دهد.

آیا فیلتر پرس می‌تواند به صورت 24 ساعته و مداوم کار کند؟

بله، فیلتر پرس صنعتی با طراحی مناسب و سیستم هیدرولیک استاندارد قادر است به صورت شبانه‌روزی کار کند. این ویژگی برای صنایعی مثل معدن، کاشی‌وسرامیک و تصفیه‌خانه‌ها اهمیت ویژه‌ای دارد که توقف خط تولید برایشان هزینه‌بر است.

آیا امکان ارتقا یا افزایش ظرفیت فیلتر پرس بعد از خرید وجود دارد؟

بعضی از مدل‌ها قابلیت افزودن صفحات و ارتقای ظرفیت را دارند. این ویژگی برای واحدهایی که احتمال افزایش تولید در آینده دارند بسیار مفید است. توصیه می‌شود قبل از خرید، این موضوع را با تولیدکننده یا مشاور فروش مطرح کنید.
