دیگ بخار یکی از مهم ترین تجهیزات تولید انرژی حرارتی در صنایع مختلف از جمله صنایع غذایی، دارویی، نساجی، پتروشیمی، نیروگاهی و بسیاری از واحدهای تولیدی است. عملکرد مناسب این تجهیز به عوامل متعددی وابسته است که یکی از مهم ترین آن ها کیفیت آب تغذیه است. آب ماده اولیه تولید بخار محسوب می شود و هرگونه ناخالصی موجود در آن می تواند به مرور زمان باعث ایجاد رسوب، خوردگی، کاهش راندمان و افزایش هزینه های بهره برداری شود. بسیاری از مشکلاتی که در دیگ های بخار مشاهده می شوند، ریشه در کیفیت نامناسب آب دارند. استفاده از آب تصفیه نشده یا عدم کنترل پارامترهای شیمیایی و فیزیکی آب می تواند موجب کاهش انتقال حرارت، افزایش مصرف سوخت و حتی خرابی تجهیزات شود. به همین دلیل کنترل کیفیت آب یکی از مهم ترین اصول نگهداری و بهره برداری از سیستم های تولید بخار به شمار می رود.

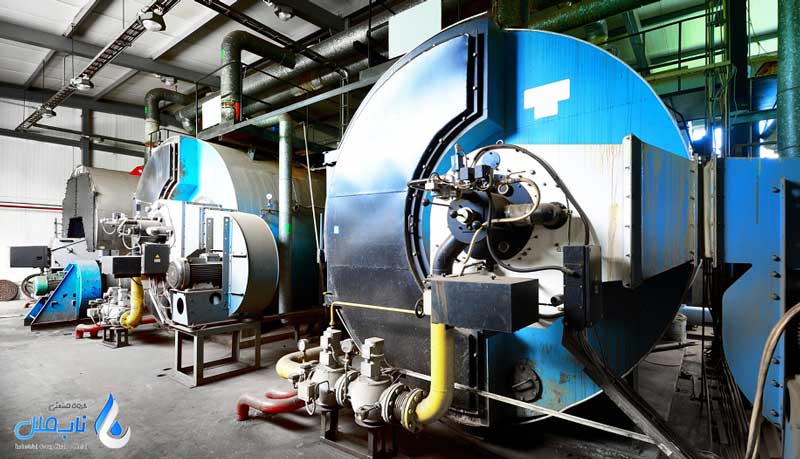

دلایل اهمیت کیفیت آب در دیگ بخار
کیفیت آب یکی از مهم ترین عوامل تأثیرگذار بر عملکرد، راندمان و طول عمر دیگ بخار است. از آنجا که آب ماده اولیه تولید بخار محسوب می شود، هرگونه ناخالصی موجود در آن می تواند به مرور زمان مشکلات فنی و اقتصادی متعددی ایجاد کند. در ادامه مهم ترین دلایل اهمیت کیفیت آب در دیگ بخار را بررسی می کنیم.
- جلوگیری از تشکیل رسوب: یکی از مهم ترین دلایل اهمیت کیفیت آب در دیگ بخار، جلوگیری از تشکیل رسوب روی سطوح انتقال حرارت است. املاحی مانند کلسیم و منیزیم در اثر افزایش دما از آب جدا شده و روی دیواره ها و لوله های دیگ رسوب می کنند. این رسوبات انتقال حرارت را کاهش داده، مصرف سوخت را افزایش می دهند و می توانند به تجهیزات آسیب برسانند.
- کاهش خطر خوردگی تجهیزات: وجود اکسیژن محلول، دی اکسید کربن و نامتعادل بودن pH آب می تواند باعث خوردگی قطعات فلزی شود. خوردگی به مرور زمان استحکام تجهیزات را کاهش داده و احتمال نشتی، خرابی لوله ها و افزایش هزینه های تعمیرات را به همراه دارد.
- افزایش راندمان انتقال حرارت: آب با کیفیت مناسب باعث تمیز ماندن سطوح حرارتی و انتقال بهتر انرژی به آب می شود. در نتیجه دیگ بخار با مصرف سوخت کمتر، بخار بیشتری تولید کرده و راندمان کلی سیستم افزایش می یابد.
- حفظ کیفیت بخار تولیدی: کیفیت آب تأثیر مستقیمی بر کیفیت بخار دارد. افزایش مواد محلول در آب می تواند موجب انتقال ناخالصی ها به بخار شود و در صنایع حساس، کیفیت فرآیندها و محصولات نهایی را تحت تأثیر قرار دهد.
- افزایش عمر مفید دیگ بخار: کنترل کیفیت آب از تشکیل رسوب و خوردگی جلوگیری می کند و باعث کاهش استهلاک قطعات می شود. در نتیجه دیگ بخار برای مدت طولانی تری با عملکرد مطلوب به کار خود ادامه خواهد داد.
- کاهش هزینه های تعمیر و نگهداری: بسیاری از خرابی های دیگ بخار به دلیل کیفیت نامناسب آب رخ می دهند. استفاده از آب تصفیه شده و کنترل پارامترهای آن، دفعات تعمیرات را کاهش داده و هزینه های نگهداری را به حداقل می رساند.
- جلوگیری از توقف خطوط تولید: خرابی دیگ بخار می تواند باعث توقف فرآیندهای تولیدی شود. حفظ کیفیت آب به عملکرد پایدار تجهیزات کمک کرده و احتمال بروز توقف های ناخواسته را کاهش می دهد.
- افزایش ایمنی بهره برداری: رسوبات و خوردگی شدید می توانند باعث آسیب به قطعات و کاهش ایمنی سیستم شوند. کنترل کیفیت آب، خطر بروز مشکلات فنی و حوادث احتمالی را کاهش داده و بهره برداری ایمن تری را فراهم می کند.

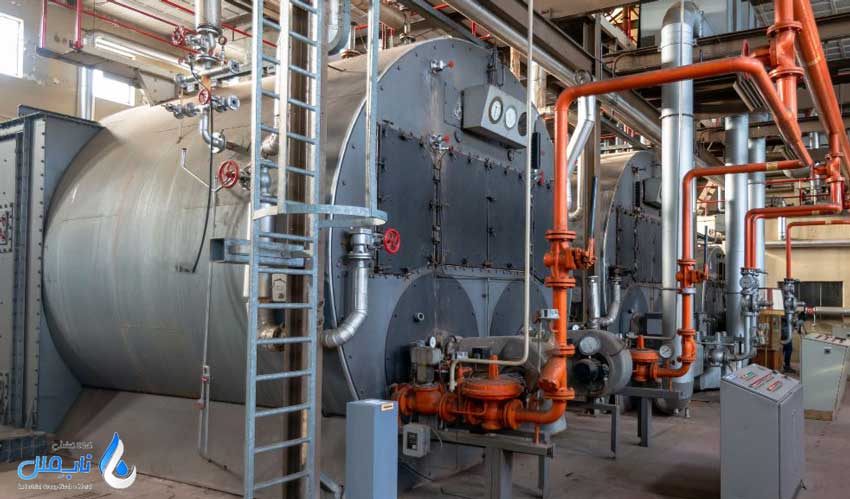

مهم ترین پارامترهای کیفیت آب دیگ بخار
- سختی آب: سختی آب به میزان یون های کلسیم و منیزیم موجود در آن گفته می شود. این املاح در دمای بالای دیگ بخار به صورت رسوب روی سطوح حرارتی ته نشین می شوند و باعث کاهش انتقال حرارت، افزایش مصرف سوخت و افت راندمان سیستم می شوند. به همین دلیل کنترل سختی آب یکی از مهم ترین مراحل آماده سازی آب تغذیه دیگ بخار است.
- کل مواد محلول (TDS): TDS نشان دهنده مجموع مواد معدنی و نمک های محلول در آب است. افزایش بیش از حد این پارامتر می تواند باعث کف کردن آب، حمل قطرات آب همراه بخار و کاهش کیفیت بخار تولیدی شود. کنترل TDS از طریق بلودان مناسب و استفاده از سیستم های تصفیه آب انجام می شود.
- pH آب: pH میزان اسیدی یا قلیایی بودن آب را مشخص می کند. اگر pH آب بیش از حد پایین باشد، احتمال خوردگی قطعات فلزی افزایش می یابد و اگر بیش از حد بالا باشد، ممکن است مشکلاتی مانند تشکیل رسوب و کف ایجاد شود. حفظ pH در محدوده استاندارد برای عملکرد ایمن و پایدار دیگ بخار ضروری است.
- اکسیژن محلول: اکسیژن موجود در آب یکی از عوامل اصلی خوردگی در سیستم های بخار محسوب می شود. حتی مقادیر کم اکسیژن نیز می تواند باعث ایجاد خوردگی موضعی و آسیب به لوله ها و تجهیزات فلزی شود. به همین دلیل معمولاً از دی اریتور و مواد اکسیژن زدا برای حذف آن استفاده می شود.
- سیلیس: سیلیس یکی از ترکیباتی است که در بسیاری از منابع آب وجود دارد. در صورت بالا بودن غلظت سیلیس، رسوبات سختی در داخل دیگ و تجهیزات مصرف کننده بخار تشکیل می شود. همچنین بخشی از سیلیس می تواند همراه بخار منتقل شده و مشکلاتی در توربین ها و مبدل های حرارتی ایجاد کند.
- قلیائیت آب: قلیائیت نشان دهنده توانایی آب در خنثی کردن اسیدها است. اگر قلیائیت آب بیش از حد بالا باشد، احتمال کف کردن و حمل آب همراه بخار افزایش پیدا می کند. از طرف دیگر، قلیائیت بسیار پایین نیز می تواند شرایط خوردگی را تشدید کند. بنابراین کنترل این پارامتر برای حفظ تعادل شیمیایی آب ضروری است.
- هدایت الکتریکی: هدایت الکتریکی معیاری برای سنجش میزان یون های محلول در آب است. هرچه مقدار املاح محلول بیشتر باشد، هدایت الکتریکی نیز افزایش می یابد. اندازه گیری این پارامتر روشی سریع برای پایش کیفیت آب و کنترل غلظت املاح در دیگ بخار به شمار می رود.
- آهن و فلزات محلول: وجود آهن، مس و سایر فلزات محلول در آب می تواند نشانه خوردگی در بخش های مختلف سیستم باشد. تجمع این فلزات علاوه بر ایجاد رسوب، ممکن است باعث کاهش راندمان و آسیب به تجهیزات شود. به همین دلیل پایش منظم میزان فلزات محلول در آب اهمیت زیادی دارد.
تاثیرات رسوب بر کاهش عملکرد دیگ بخار
رسوب یکی از رایج ترین و مخرب ترین مشکلات در دیگ های بخار است که در نتیجه وجود املاحی مانند کلسیم، منیزیم و سیلیس در آب تغذیه ایجاد می شود. این املاح در اثر افزایش دما از آب جدا شده و به تدریج روی سطوح داخلی دیگ و لوله های انتقال حرارت تجمع پیدا می کنند. اگر این رسوبات به موقع کنترل نشوند، عملکرد دیگ بخار را به طور قابل توجهی تحت تأثیر قرار می دهند.
- کاهش راندمان انتقال حرارت: رسوبات تشکیل شده روی سطوح حرارتی مانند یک لایه عایق عمل می کنند و مانع انتقال مؤثر گرما از دیواره های دیگ به آب می شوند. در نتیجه برای تولید مقدار مشخصی بخار، انرژی بیشتری مورد نیاز خواهد بود و راندمان حرارتی سیستم کاهش پیدا می کند.
- افزایش مصرف سوخت: زمانی که انتقال حرارت به دلیل وجود رسوب با مشکل مواجه شود، مشعل باید مدت زمان بیشتری کار کند تا بخار مورد نیاز تولید شود. این موضوع باعث افزایش مصرف سوخت و بالا رفتن هزینه های بهره برداری می شود. حتی لایه های نازک رسوب نیز می توانند تأثیر قابل توجهی بر مصرف انرژی داشته باشند.
- کاهش ظرفیت تولید بخار: رسوبات باعث می شوند فرآیند گرم شدن آب با سرعت کمتری انجام شود. در نتیجه دیگ بخار نمی تواند بخار مورد نیاز را با ظرفیت طراحی شده تولید کند. این مسئله به ویژه در واحدهای صنعتی با مصرف بالای بخار می تواند موجب افت راندمان تولید شود.
- افزایش دمای سطوح فلزی: به دلیل اختلال در انتقال حرارت، دمای لوله ها و سطوح فلزی افزایش می یابد. این افزایش دما باعث ایجاد تنش حرارتی در قطعات شده و احتمال تغییر شکل، ترک خوردگی یا آسیب به لوله ها را افزایش می دهد.
- افزایش هزینه های تعمیر و نگهداری: تجمع رسوبات نیاز به رسوب زدایی دوره ای و انجام تعمیرات بیشتر را به همراه دارد. علاوه بر هزینه های مربوط به نگهداری، توقف های ناشی از تعمیرات نیز می تواند بهره وری واحد صنعتی را کاهش دهد.
- کاهش عمر مفید دیگ بخار: ادامه فعالیت دیگ در شرایطی که رسوب در آن تجمع یافته است، موجب افزایش استهلاک تجهیزات می شود. در نتیجه عمر مفید دیگ بخار، لوله ها و سایر اجزای سیستم کاهش یافته و هزینه های سرمایه ای افزایش پیدا می کند.

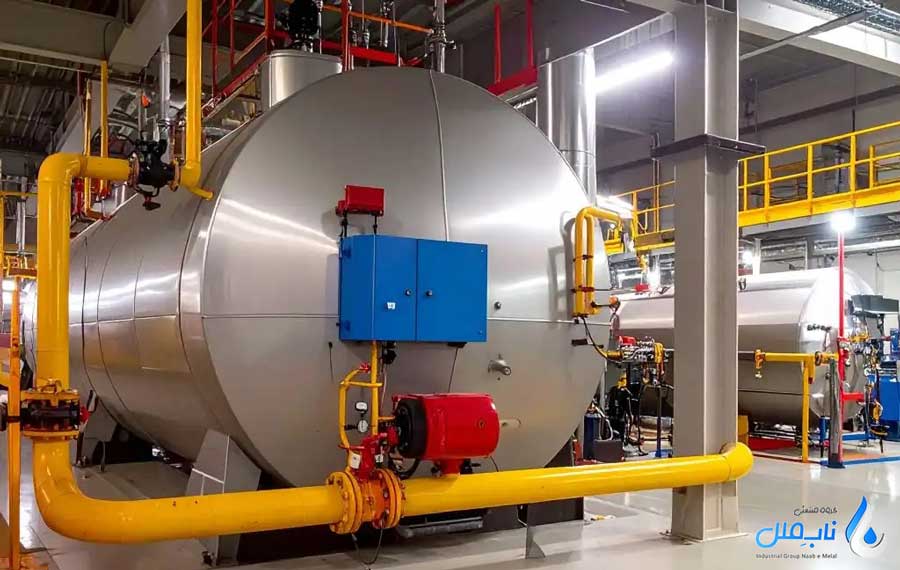

تأثیر کیفیت نامناسب آب بر خوردگی دیگ بخار
کیفیت نامناسب آب یکی از مهم ترین عوامل ایجاد خوردگی در دیگ بخار و تجهیزات جانبی آن است. وجود اکسیژن محلول، دی اکسید کربن، نمک های خورنده و همچنین عدم تعادل pH باعث واکنش های شیمیایی مخرب روی سطوح فلزی می شود. این واکنش ها به مرور زمان موجب زنگ زدگی، کاهش ضخامت فلز و ایجاد خوردگی های موضعی در لوله ها، مخازن و سایر اجزای سیستم می شوند. در بسیاری از موارد، خوردگی از بخش های داخلی تجهیزات آغاز شده و تا زمان بروز نشتی یا خرابی قابل مشاهده نیست.
ادامه این فرآیند می تواند استحکام مکانیکی تجهیزات را کاهش داده و احتمال ترک خوردگی، نشتی و از کار افتادن قطعات را افزایش دهد. علاوه بر هزینه های تعمیر و تعویض تجهیزات، خوردگی باعث کاهش راندمان سیستم، افزایش توقف های ناخواسته و کوتاه شدن عمر مفید دیگ بخار می شود. به همین دلیل کنترل کیفیت آب، حذف گازهای محلول و تنظیم پارامترهای شیمیایی آب از مهم ترین اقدامات برای جلوگیری از خوردگی و حفظ عملکرد پایدار دیگ بخار به شمار می رود.
هزینه های ناشی از کیفیت پایین آب دیگ بخار در صنایع مختلف
کیفیت پایین آب دیگ بخار می تواند هزینه های مستقیم و غیرمستقیم قابل توجهی را به صنایع تحمیل کند. وجود املاح، گازهای خورنده و سایر ناخالصی ها باعث تشکیل رسوب و خوردگی در تجهیزات شده و راندمان تولید بخار را کاهش می دهد. در نتیجه، برای تولید مقدار مشخصی بخار، سوخت بیشتری مصرف می شود و هزینه های انرژی افزایش می یابد. علاوه بر این، کاهش راندمان انتقال حرارت باعث می شود دیگ بخار تحت فشار بیشتری کار کند که این موضوع استهلاک تجهیزات را افزایش می دهد.
یکی دیگر از پیامدهای کیفیت نامناسب آب، افزایش هزینه های تعمیر و نگهداری است. رسوب زدایی مکرر، تعویض لوله های خورده شده، تعمیر تجهیزات آسیب دیده و استفاده بیشتر از مواد شیمیایی تصفیه آب از جمله هزینه هایی هستند که به مرور زمان افزایش پیدا می کنند. در بسیاری از موارد، خوردگی و رسوب می توانند باعث خرابی ناگهانی تجهیزات و توقف فرآیند تولید شوند که این مسئله به ویژه در صنایع غذایی، دارویی، نساجی، پتروشیمی و نیروگاهی خسارت های مالی سنگینی به همراه دارد. از این رو، سرمایه گذاری در کنترل کیفیت آب معمولاً بسیار کم هزینه تر از جبران خسارات ناشی از مشکلات رسوب و خوردگی خواهد بود.
بهترین روش های کنترل کیفیت آب دیگ بخار
کنترل کیفیت آب دیگ بخار یکی از مهم ترین اقدامات برای جلوگیری از رسوب، خوردگی و کاهش راندمان سیستم است. این فرآیند از مرحله تأمین آب خام آغاز شده و تا پایش مداوم پارامترهای شیمیایی آب در طول بهره برداری ادامه پیدا می کند.
- استفاده از سختی گیر رزینی: سختی گیر رزینی یکی از متداول ترین تجهیزات تصفیه آب دیگ بخار است که برای حذف یون های کلسیم و منیزیم به کار می رود. این املاح عامل اصلی تشکیل رسوب در دیگ بخار هستند و حذف آن ها باعث افزایش راندمان انتقال حرارت و کاهش هزینه های نگهداری می شود.
- استفاده از سیستم اسمز معکوس : سیستم اسمز معکوس با حذف بخش عمده املاح محلول، سیلیس، مواد آلی و سایر آلاینده های موجود در آب، کیفیت آب تغذیه دیگ بخار را به طور قابل توجهی بهبود می بخشد. این روش به ویژه در مناطقی که آب دارای شوری یا TDS بالاست، کاربرد فراوانی دارد.
- حذف اکسیژن محلول با دی اریتور: دی اریتور تجهیزی است که برای حذف اکسیژن و سایر گازهای محلول در آب استفاده می شود. کاهش میزان اکسیژن محلول نقش مهمی در جلوگیری از خوردگی لوله ها، مخازن و سایر تجهیزات سیستم بخار دارد.
- استفاده از مواد شیمیایی تصفیه آب: مواد شیمیایی مختلفی برای کنترل pH، جلوگیری از تشکیل رسوب و کاهش خوردگی در دیگ بخار استفاده می شوند. انتخاب و تزریق صحیح این مواد باعث حفظ تعادل شیمیایی آب و افزایش طول عمر تجهیزات می شود.
- انجام بلودان منظم: بلودان فرآیندی است که طی آن بخشی از آب داخل دیگ تخلیه می شود تا از تجمع بیش از حد املاح و مواد محلول جلوگیری شود. انجام منظم بلودان به کنترل TDS و حفظ کیفیت آب داخل دیگ کمک می کند.
- پایش و آنالیز دوره ای آب: اندازه گیری منظم پارامترهایی مانند سختی، pH، TDS، هدایت الکتریکی و میزان اکسیژن محلول، امکان شناسایی سریع مشکلات احتمالی را فراهم می کند. پایش مستمر کیفیت آب یکی از مؤثرترین روش ها برای جلوگیری از بروز رسوب و خوردگی در دیگ بخار است.
- نگهداری و سرویس تجهیزات تصفیه آب: عملکرد صحیح تجهیزات تصفیه آب تأثیر مستقیمی بر کیفیت آب ورودی به دیگ بخار دارد. سرویس دوره ای سختی گیرها، سیستم های RO، پکیج تزریق مواد شیمیایی و سایر تجهیزات، موجب حفظ راندمان سیستم و جلوگیری از افت کیفیت آب می شود.
نشانه های کیفیت نامناسب آب در دیگ بخار
- افزایش غیرعادی مصرف سوخت: یکی از اولین نشانه های کیفیت نامناسب آب، افزایش مصرف سوخت دیگ بخار است. تشکیل رسوب روی سطوح انتقال حرارت باعث می شود انرژی به خوبی به آب منتقل نشود و برای تولید بخار مورد نیاز، سوخت بیشتری مصرف شود. اگر بدون تغییر در شرایط تولید، مصرف سوخت افزایش پیدا کند، بررسی کیفیت آب ضروری است.
- کاهش راندمان تولید بخار: آب نامناسب می تواند باعث ایجاد رسوب و اختلال در انتقال حرارت شود. در نتیجه دیگ بخار قادر نخواهد بود بخار را با ظرفیت و سرعت مورد انتظار تولید کند. کاهش راندمان تولید بخار معمولاً یکی از مهم ترین علائم وجود مشکل در کیفیت آب است.
- افزایش دفعات بلودان: زمانی که میزان مواد محلول و املاح موجود در آب افزایش پیدا کند، برای کنترل TDS نیاز به انجام بلودان بیشتری خواهد بود. افزایش غیرعادی دفعات بلودان می تواند نشانه ای از کیفیت پایین آب تغذیه یا عملکرد نامناسب سیستم تصفیه آب باشد.
- مشاهده رسوب در تجهیزات: وجود رسوبات سفید، زرد یا قهوه ای روی لوله ها، شیرآلات، شیشه آب نما و سایر تجهیزات مرتبط با دیگ بخار، معمولاً نشان دهنده سختی بالای آب و عدم کنترل مناسب املاح است. تجمع این رسوبات به مرور زمان عملکرد سیستم را تحت تأثیر قرار می دهد.
- خوردگی و زنگ زدگی قطعات: مشاهده آثار زنگ زدگی، تغییر رنگ سطوح فلزی یا ایجاد نشتی در لوله ها و اتصالات می تواند نشان دهنده وجود اکسیژن محلول، دی اکسید کربن یا نامتعادل بودن pH آب باشد. این علائم معمولاً از شروع فرآیند خوردگی در سیستم خبر می دهند.
- افت کیفیت بخار تولیدی: اگر بخار تولید شده دارای رطوبت بالا باشد یا ناخالصی ها همراه بخار منتقل شوند، احتمال دارد میزان TDS آب بیش از حد مجاز باشد. این مشکل می تواند بر عملکرد تجهیزات مصرف کننده بخار و کیفیت محصولات نهایی تأثیر منفی بگذارد.
- افزایش هزینه های تعمیر و نگهداری: خرابی مکرر تجهیزات، نیاز به رسوب زدایی های پی درپی و تعویض قطعات آسیب دیده از دیگر نشانه های کیفیت نامناسب آب هستند. در بسیاری از موارد، بررسی وضعیت آب می تواند علت اصلی این مشکلات را مشخص کند.
- تغییر رنگ آب دیگ بخار: تغییر رنگ آب به قهوه ای، قرمز یا کدر شدن آن می تواند نشانه وجود خوردگی، ورود آلاینده ها یا افزایش غلظت مواد محلول در سیستم باشد. این موضوع معمولاً هشداری برای انجام آزمایش و بررسی دقیق کیفیت آب محسوب می شود.
چگونه آب مناسب عمر دیگ بخار را افزایش می دهد؟
کیفیت آب یکی از مهم ترین عوامل مؤثر بر طول عمر دیگ بخار است. زمانی که آب تغذیه از نظر سختی، TDS، pH و میزان گازهای محلول در محدوده استاندارد قرار داشته باشد، احتمال تشکیل رسوب و بروز خوردگی به حداقل می رسد. در نتیجه سطوح انتقال حرارت تمیز باقی مانده و تجهیزات بدون تحمل تنش های حرارتی و شیمیایی اضافی به کار خود ادامه می دهند. این موضوع باعث حفظ راندمان سیستم و کاهش استهلاک قطعات مختلف دیگ بخار می شود.
استفاده از آب با کیفیت مناسب همچنین نیاز به تعمیرات مکرر، رسوب زدایی و تعویض قطعات آسیب دیده را کاهش می دهد. کاهش خرابی ها و جلوگیری از آسیب به لوله ها، مخازن و تجهیزات جانبی موجب می شود دیگ بخار برای مدت طولانی تری با عملکرد مطلوب و ایمن کار کند. به همین دلیل کنترل کیفیت آب را می توان یکی از مؤثرترین و کم هزینه ترین راهکارها برای افزایش عمر مفید دیگ بخار و کاهش هزینه های بهره برداری در بلندمدت دانست.
