یکی از مهم ترین پارامترها در طراحی شبکه های جمع آوری فاضلاب، سرعت خودشویی (Self Cleansing Velocity) است. این پارامتر تعیین می کند که آیا جریان فاضلاب توانایی حمل ذرات جامد را دارد یا خیر. اگر سرعت جریان کمتر از حد لازم باشد، مواد جامد در کف لوله ته نشین شده و به مرور زمان باعث گرفتگی، کاهش ظرفیت انتقال، ایجاد بوی نامطبوع و افزایش هزینه های نگهداری خواهند شد.
از سوی دیگر، اگر سرعت بیش از حد مجاز باشد، احتمال فرسایش لوله ها و سازه های بتنی افزایش می یابد. به همین دلیل، مهندسان در طراحی خطوط و کانال های فاضلاب تلاش می کنند سرعت جریان را در محدوده ای قرار دهند که هم از رسوب گذاری جلوگیری شود و هم به تجهیزات و سازه ها آسیبی وارد نشود.

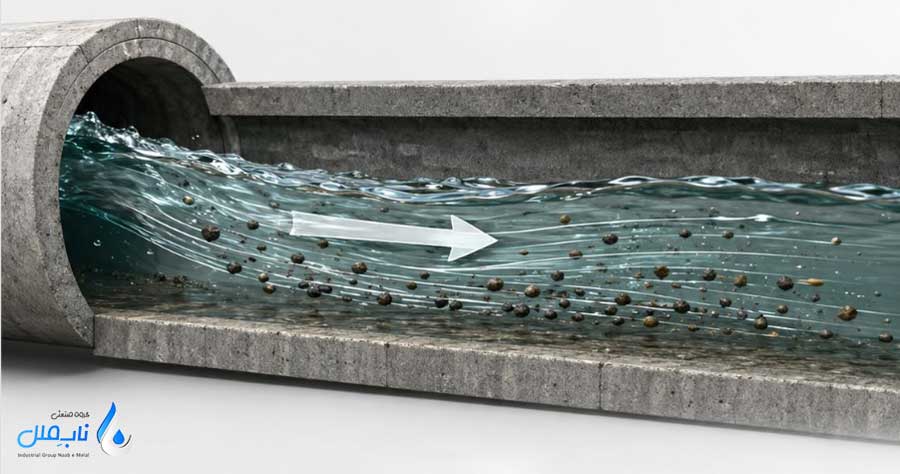

سرعت خودشویی چیست؟
سرعت خودشویی به حداقل سرعتی گفته می شود که جریان فاضلاب بتواند ذرات جامد معلق و رسوبات احتمالی را بدون ته نشینی در طول مسیر حمل کند. این سرعت به گونه ای انتخاب می شود که نیازی به شستشوی مداوم یا لایروبی شبکه وجود نداشته باشد.
در واقع، سرعت خودشویی با سرعت لحظه ای جریان تفاوت دارد. ممکن است سرعت جریان در بخشی از شبکه زیاد باشد، اما در ساعات کم مصرف کاهش یافته و از مقدار لازم برای انتقال ذرات جامد کمتر شود. بنابراین طراحی شبکه باید بر اساس حداقل دبی و شرایط بحرانی انجام گیرد.

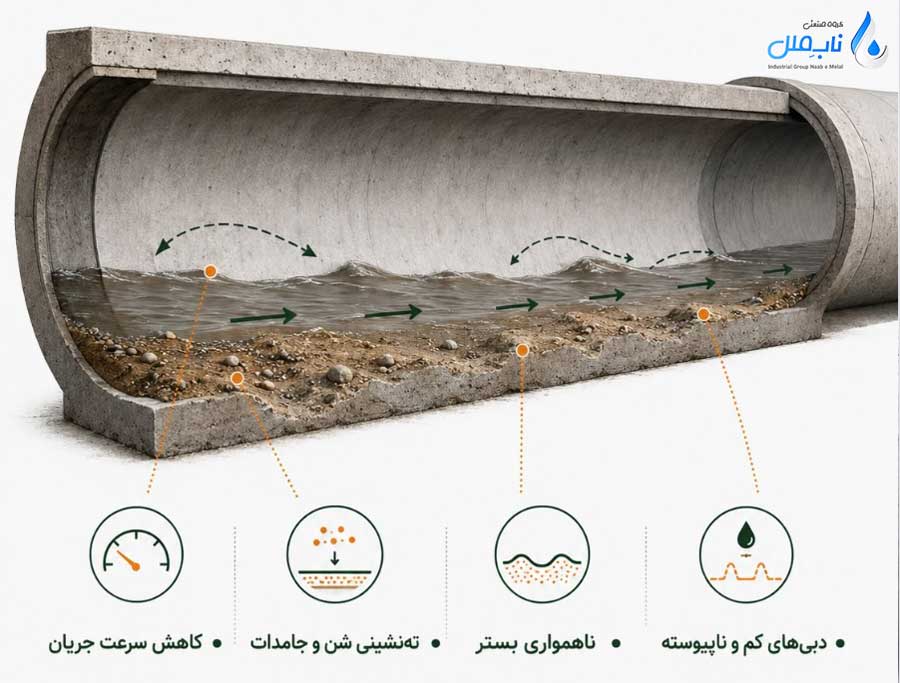

دلایل تشکیل رسوب در خطوط و کانال های فاضلاب
رسوب گذاری در شبکه های فاضلاب زمانی رخ می دهد که جریان قادر به حمل ذرات جامد نباشد و این ذرات در کف لوله یا کانال ته نشین شوند. مهم ترین عوامل مؤثر در تشکیل رسوب عبارت اند از:
- پایین بودن سرعت جریان: کاهش سرعت جریان به کمتر از سرعت خودشویی، مهم ترین علت رسوب گذاری است. در این شرایط ذرات جامد در کف لوله ته نشین شده و به مرور زمان باعث گرفتگی شبکه می شوند.
- شیب نامناسب لوله یا کانال: شیب کم باعث کاهش سرعت جریان و افزایش احتمال ته نشینی مواد جامد می شود. به همین دلیل انتخاب شیب مناسب یکی از اصول مهم طراحی شبکه فاضلاب است.
- انتخاب نامناسب قطر لوله: استفاده از لوله هایی با قطر بزرگ تر از نیاز، به ویژه در دبی های کم، باعث کاهش سرعت جریان و افزایش احتمال تشکیل رسوب می شود.
- کاهش دبی جریان: در ساعات کم مصرف یا در شبکه هایی با دبی پایین، سرعت جریان کاهش یافته و شرایط برای ته نشینی ذرات فراهم می شود.
- ورود شن، ماسه و ذرات سنگین: ورود ذرات معدنی، نخاله های ساختمانی و شن و ماسه به شبکه، احتمال رسوب گذاری را به ویژه در نقاط با سرعت کم افزایش می دهد.
- زبری و فرسودگی لوله: خوردگی، رسوبات قبلی و افزایش زبری سطح داخلی لوله، مقاومت جریان را افزایش داده و زمینه تشکیل رسوب را فراهم می کنند.
- تغییر مسیر جریان: در محل زانوها، منهول ها و تغییر قطر لوله، سرعت جریان کاهش یافته و ذرات جامد راحت تر ته نشین می شوند.
- ورود چربی و روغن: چربی ها به دیواره لوله می چسبند و با جذب سایر ذرات، به مرور باعث کاهش قطر مؤثر لوله و ایجاد رسوب می شوند.
- نگهداری نامناسب شبکه: عدم شست وشوی دوره ای، لایروبی نامنظم و ضعف در بهره برداری، موجب تجمع تدریجی رسوبات و کاهش ظرفیت انتقال فاضلاب می شود.
عوامل موثر بر سرعت خودشویی
سرعت خودشویی تحت تأثیر عوامل هیدرولیکی و مشخصات فیزیکی شبکه قرار دارد. شناخت این عوامل به مهندسان کمک می کند تا از رسوب گذاری جلوگیری کرده و عملکرد مطلوب شبکه فاضلاب را حفظ کنند.
- شیب لوله یا کانال: شیب مهم ترین عامل مؤثر بر سرعت خودشویی است. با افزایش شیب، سرعت جریان بیشتر شده و توانایی انتقال ذرات جامد افزایش می یابد. در مقابل، شیب کم احتمال ته نشینی و تشکیل رسوب را افزایش می دهد.
- دبی جریان: هرچه دبی فاضلاب بیشتر باشد، سرعت جریان نیز افزایش می یابد. در ساعات کم مصرف که دبی کاهش پیدا می کند، ممکن است سرعت از حد خودشویی کمتر شده و رسوب گذاری آغاز شود.
- قطر لوله: انتخاب قطر مناسب نقش مهمی در حفظ سرعت جریان دارد. لوله های با قطر بزرگ تر از نیاز، به ویژه در دبی های پایین، باعث کاهش سرعت و افزایش احتمال رسوب گذاری می شوند.
- زبری سطح داخلی لوله: جنس و زبری لوله بر میزان اصطکاک جریان تأثیر می گذارد. لوله های با سطح داخلی صاف مانند لوله پلی اتیلن، افت انرژی کمتری داشته و شرایط بهتری برای حفظ سرعت جریان فراهم می کنند.
- نوع و غلظت فاضلاب: فاضلاب هایی که دارای ذرات جامد یا مواد معلق بیشتری هستند، برای جلوگیری از ته نشینی به سرعت خودشویی بالاتری نیاز دارند. به همین دلیل، سرعت طراحی در فاضلاب صنعتی معمولاً بیشتر از فاضلاب خانگی است. در واحدهای صنعتی، کارگاهها، مجتمعهای مسکونی و مناطقی که فاضلاب تولیدی دارای بار آلودگی بالا است، استفاده از پکیج تصفیه فاضلاب میتواند پیش از ورود پساب به محیط یا شبکه جمعآوری، کیفیت فاضلاب را بهبود داده و مشکلات بهرهبرداری را کاهش دهد.
- شکل و وضعیت مقطع جریان: در کانال های روباز، شکل مقطع، عمق جریان و میزان پرشدگی کانال بر سرعت جریان تأثیر می گذارند. انتخاب مقطع مناسب می تواند شرایط دستیابی به سرعت خودشویی را بهبود دهد.
- تغییر مسیر و اتصالات: وجود زانوها، تغییر قطر لوله و منهول ها باعث کاهش موضعی سرعت و ایجاد نواحی مستعد رسوب گذاری می شود. طراحی مناسب این بخش ها به حفظ سرعت جریان کمک می کند.
- وضعیت بهره برداری و نگهداری: تجمع رسوبات، چربی ها و سایر مواد در داخل لوله باعث کاهش سطح مؤثر جریان و تغییر شرایط هیدرولیکی می شود. شست وشوی دوره ای و نگهداری مناسب، نقش مهمی در حفظ سرعت خودشویی و عملکرد مطلوب شبکه دارد.
روش محاسبه سرعت خودشویی در خطوط فاضلاب
سرعت خودشویی معمولاً با استفاده از روابط هیدرولیکی جریان در لوله ها و کانال ها محاسبه می شود. در این روش، پارامترهایی مانند دبی جریان، قطر لوله، شیب هیدرولیکی، زبری لوله و شعاع هیدرولیکی در نظر گرفته می شوند. یکی از رایج ترین روش ها برای محاسبه سرعت جریان، استفاده از معادله منینگ است که سرعت جریان را بر اساس شرایط هندسی و هیدرولیکی مقطع تعیین می کند.
پس از محاسبه سرعت جریان، مقدار به دست آمده با حداقل سرعت موردنیاز برای خودشویی (معمولاً حدود ۰٫۶ متر بر ثانیه در شبکه های فاضلاب) مقایسه می شود. اگر سرعت محاسبه شده کمتر از مقدار مجاز باشد، لازم است پارامترهایی مانند قطر لوله، شیب خط یا شرایط طراحی اصلاح شوند تا جریان توانایی کافی برای حمل ذرات جامد و جلوگیری از رسوب گذاری را داشته باشد.

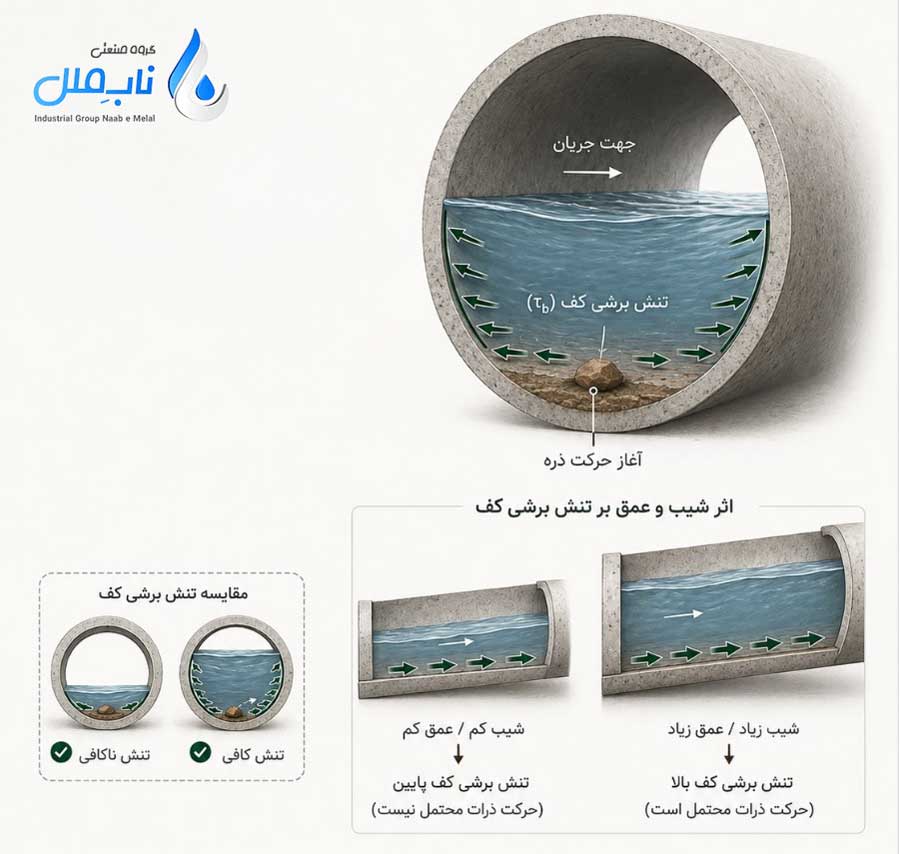

تنش برشی کف چیست و چه نقشی در سرعت خودشویی دارد؟
تنش برشی کف (Bed Shear Stress) نیرویی است که در اثر اصطکاک جریان فاضلاب با کف لوله یا کانال به واحد سطح وارد می شود. این نیرو عامل اصلی جدا شدن و جابه جایی ذرات رسوبی از کف شبکه است. مقدار تنش برشی به عواملی مانند شیب، عمق جریان، شعاع هیدرولیکی و وزن مخصوص فاضلاب بستگی دارد و هرچه بیشتر باشد، توانایی جریان برای حمل ذرات جامد نیز افزایش می یابد.
تنش برشی کف ارتباط مستقیمی با سرعت خودشویی دارد و در بسیاری از استانداردهای طراحی، در کنار سرعت جریان به عنوان یکی از معیارهای جلوگیری از رسوب گذاری در نظر گرفته می شود. اگر تنش برشی از مقدار لازم کمتر باشد، حتی در صورت مناسب بودن سرعت جریان، ممکن است ذرات سنگین در کف لوله ته نشین شوند. به همین دلیل، در طراحی شبکه های فاضلاب، تأمین هم زمان سرعت خودشویی و تنش برشی کافی، نقش مهمی در کاهش رسوب، جلوگیری از گرفتگی و افزایش بهره وری شبکه دارد.

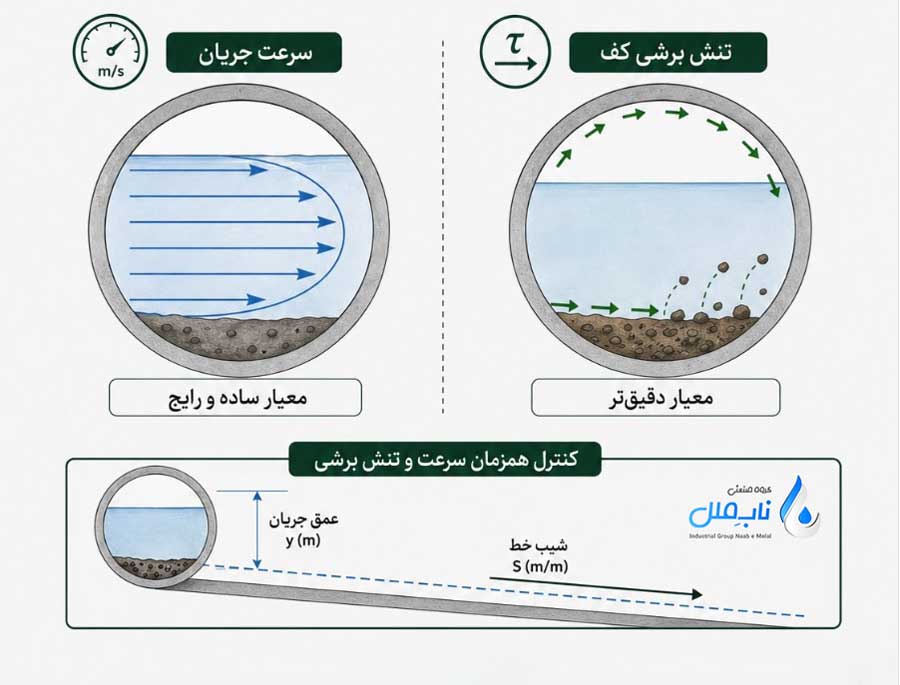

مقایسه سرعت جریان و تنش برشی کف در خطوط و کانال های فاضلاب
در طراحی شبکه های جمع آوری فاضلاب، سرعت جریان و تنش برشی کف دو شاخص مهم برای ارزیابی شرایط خودشویی و جلوگیری از رسوب گذاری هستند. سرعت جریان، بیانگر میزان جابه جایی فاضلاب در واحد زمان است و معمولاً نخستین پارامتری است که برای بررسی عملکرد هیدرولیکی شبکه مورد توجه قرار می گیرد. در مقابل، تنش برشی کف نشان دهنده نیرویی است که جریان به کف لوله یا کانال وارد می کند و مستقیماً بر جدا شدن و حرکت ذرات رسوبی تأثیر می گذارد.
اگرچه بین این دو پارامتر ارتباط وجود دارد، اما همواره افزایش سرعت به معنای افزایش توانایی حمل رسوبات نیست. عواملی مانند عمق جریان، شیب، شکل مقطع و شعاع هیدرولیکی می توانند باعث شوند دو جریان با سرعت یکسان، تنش برشی متفاوتی ایجاد کنند. به همین دلیل، بسیاری از آیین نامه های جدید طراحی شبکه های فاضلاب، علاوه بر کنترل حداقل سرعت خودشویی، تأمین حداقل تنش برشی کف را نیز الزامی می دانند تا از ته نشینی ذرات و کاهش ظرفیت هیدرولیکی شبکه جلوگیری شود.

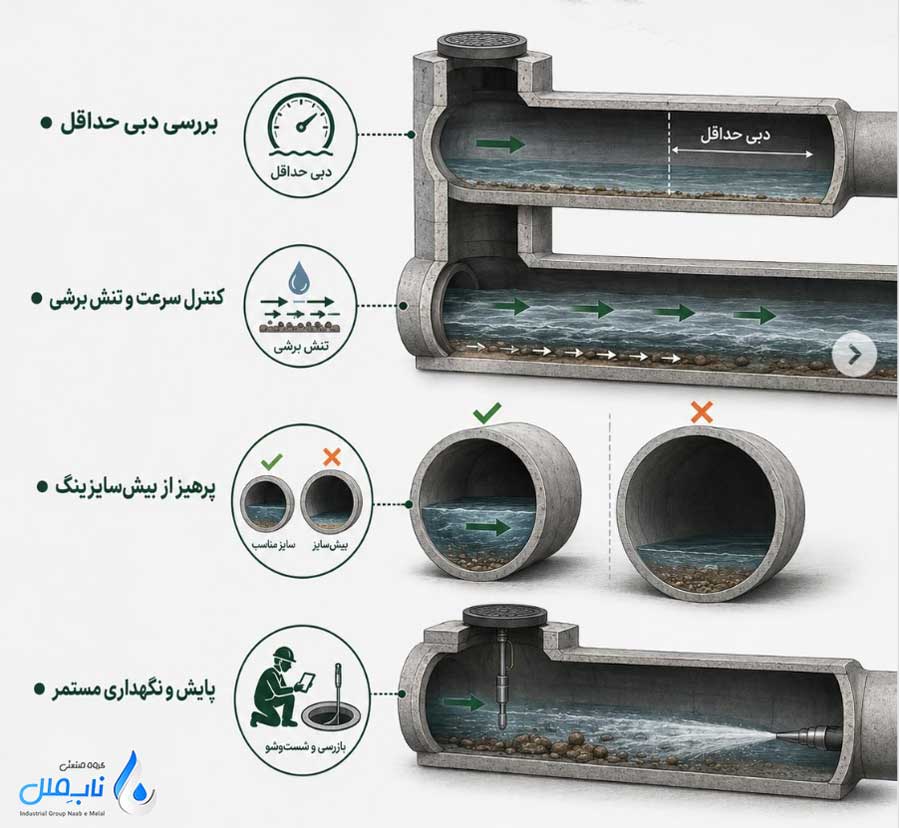

اصول طراحی و بهره برداری برای دست یابی به سرعت خودشویی
دستیابی به سرعت خودشویی یکی از اهداف اصلی در طراحی و بهره برداری از شبکه های جمع آوری فاضلاب است. رعایت اصول صحیح در مراحل طراحی، اجرا و نگهداری شبکه، از تشکیل رسوب، انسداد خطوط و افزایش هزینه های بهره برداری جلوگیری کرده و عملکرد مطلوب شبکه را در بلندمدت تضمین می کند.
- انتخاب قطر مناسب لوله: قطر لوله باید متناسب با دبی طراحی انتخاب شود. استفاده از لوله هایی با قطر بزرگ تر از نیاز، باعث کاهش سرعت جریان در دبی های کم و افزایش احتمال رسوب گذاری می شود.
- تأمین شیب مناسب: شیب لوله یا کانال باید به گونه ای انتخاب شود که حداقل سرعت خودشویی در شرایط حداقل دبی نیز تأمین شود. رعایت شیب استاندارد یکی از مهم ترین اصول طراحی شبکه فاضلاب است.
- بررسی شرایط حداقل دبی: طراحی نباید تنها بر اساس دبی اوج انجام شود. عملکرد شبکه در ساعات کم مصرف نیز باید بررسی شود تا سرعت جریان در تمام شرایط از حداقل سرعت خودشویی کمتر نشود.
- کنترل تنش برشی کف: علاوه بر سرعت جریان، تنش برشی کف نیز باید بررسی شود تا جریان توانایی کافی برای جابه جایی ذرات رسوبی را داشته باشد. در بسیاری از پروژه های جدید، این معیار در کنار سرعت خودشویی مورد ارزیابی قرار می گیرد.
- انتخاب جنس مناسب لوله: استفاده از لوله هایی با سطح داخلی صاف، مانند لوله کاروگیت و لوله پلیکا، باعث کاهش افت اصطکاک، حفظ سرعت جریان و کاهش احتمال تشکیل رسوب می شود.
- طراحی مناسب اتصالات و منهول ها: تغییرات ناگهانی در قطر، شیب یا مسیر جریان می تواند موجب کاهش سرعت و ایجاد نقاط مستعد رسوب شود. طراحی صحیح اتصالات و منهول های فاضلاب به حفظ شرایط هیدرولیکی شبکه کمک می کند.
- انجام نگهداری و شست وشوی دوره ای: بازرسی منظم، شست وشوی خطوط و لایروبی رسوبات، از کاهش ظرفیت هیدرولیکی شبکه جلوگیری کرده و شرایط لازم برای حفظ سرعت خودشویی را فراهم می کند.
- کنترل ورود مواد جامد و چربی: جلوگیری از ورود شن، ماسه، نخاله های ساختمانی و چربی به شبکه، بار رسوبی را کاهش داده و احتمال ته نشینی مواد جامد را به حداقل می رساند. در مناطقی که امکان اتصال به شبکه فاضلاب شهری وجود ندارد، استفاده از تجهیزات پیشتصفیه مانند سپتیک تانک فاضلاب میتواند با کاهش ورود مواد جامد و تهنشین کردن بخشی از آلایندهها، از انتقال بار اضافی به خطوط فاضلاب جلوگیری کند.
سرعت خودشویی در لوله و کانال روباز چه تفاوتی دارد؟
سرعت خودشویی در لوله های فاضلاب و کانال های روباز با هدف جلوگیری از ته نشینی ذرات جامد بررسی می شود، اما شرایط هیدرولیکی آن ها متفاوت است. در لوله های فاضلاب معمولاً جریان در یک مقطع بسته و اغلب به صورت نیمه پر یا پر حرکت می کند. در این حالت، پارامترهایی مانند قطر لوله، شیب، دبی و زبری جداره نقش اصلی را در تعیین سرعت جریان دارند. طراحی لوله ها معمولاً به گونه ای انجام می شود که در شرایط حداقل دبی، سرعت لازم برای انتقال مواد جامد و جلوگیری از رسوب گذاری تأمین شود.
در کانال های روباز، جریان دارای سطح آزاد است و علاوه بر سرعت، عواملی مانند عمق جریان، شکل مقطع کانال، عرض کف و شیب طولی اهمیت بیشتری پیدا می کنند. به دلیل تماس بیشتر جریان با هوا و تغییرات مداوم عمق آب، شرایط هیدرولیکی کانال ها پیچیده تر از لوله ها است. همچنین در کانال های روباز، کنترل تنش برشی کف برای اطمینان از حرکت ذرات رسوبی اهمیت ویژه ای دارد.
