مخزن دوجداره - قیمت منبع دوجداره

منبع دوجداره از نوع مبدل های حرارتی غیر مستقیم می باشند این آبگرمکنها که در اغلب ساختمانهای مجهز به تاسیسات مرکزی دیده می شوند که از دو استوانه تودرتو تشکیل شده است .
جنس منبع دوجداره :
جنس این مخازن از ورق گالوانیزه st37می باشند. چون این مخازن تحت فشار بالایی قرار نمی گیرند پس در نتیجه ضخامت ورق ها زیاد نمی باشد. انجام محاسبه و تعیین ضخامت صحیح ورق گالوانیزه مورد استفاده در ساخت منبع دوجداره، بر اساس ظرفیت فشار کار (فشار آب درون منبع) و همچنین رعایت استانداردهای بین المللی مخازن تحت فشار، صورت می گیرد. ضخامت متداولی که برای مخازن استفاده میشود برای مخزن بیرونی 2 تا 3 میلیمتر و برای مخزن داخلی 4 تا 5 میلیمتر .



مکانیزم گرم شدن آب در داخل منبع دوجداره:
آب داغ یا بخار خروجی از دیگ به جدار خارجی منبع ارسال شده است و با انتقال حرارتی که بین آب موجود در داخل مخزن و جداره بیرونی اتفاق می افتد باعث گرم شدن آب داخل مخزن می شود .برای اینکه به انتقال حرارت سرعت ببخشیم باید طول منبع دوجداره از قطر آن بیشتر باشد. برای جلوگیری از اتلاف های حرارتی نیز این مخزن را عایق بندی می کنند . راندمان حرارتی منبع دوجداره %95 می باشند.

منبع دوجداره

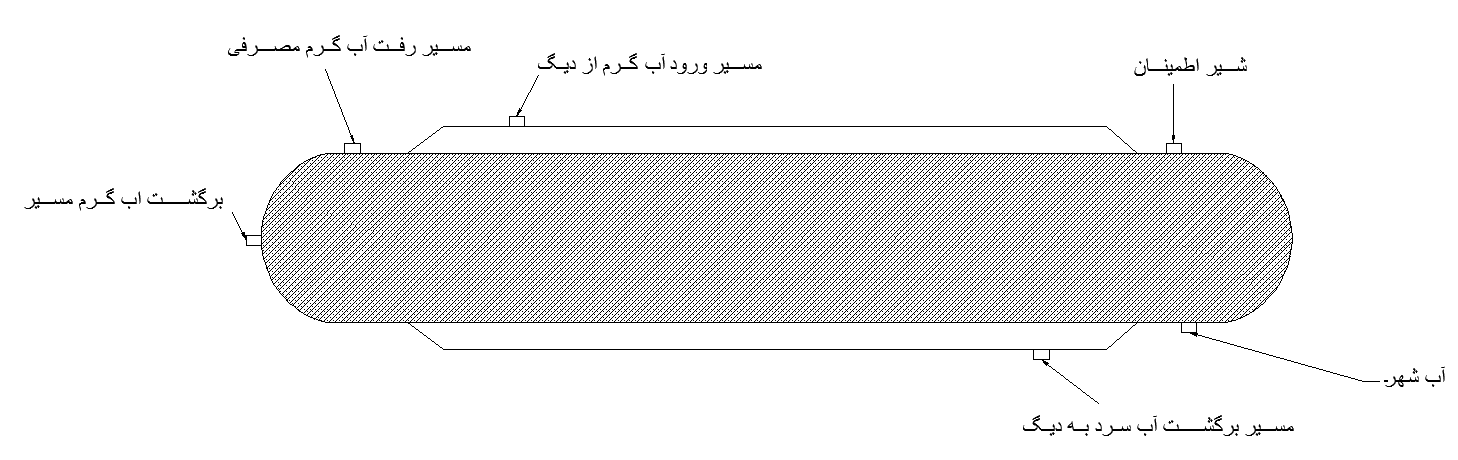

قسمت های مختلف منبع دوجداره :
قسمت داخلی یا همان مخزنی که آب سرد شهری وارد این فضا می شود.
قسمت میانی بین دوجداره که آبگرم یا بخار دیگ وارد این قسمت می شود.
مزایای منبع دو جداره:
ارزان بودن منبع دوجداره نسبت به سایر منبع حرارتی .
این منبع دارای افت فشار بسیار کم می باشند.
نیازی به اختصاص دادن پمپ سیرکولاتور برای گردش آب گرم ندارند.

مخزن دوجداره

معایب منبع دوجداره:
افت حرارتی منبع دوجداره نسبت به منبع کویل دار بیشتر است
استفاده از دو جداره که در صورت سوراخ شدن جداره داخلی کار تعمیر آن به سهولت انجام نمی شود .
نکاتی که در اتصال منبع دوجداره باید به آن دقت کرد :
باید شیر اطمینان فشار و دما حتما رو.ی منبع نصب شده باشد.
در ورودی آب شهری حتما از شیرهای یک طرفه استفاده کنیم
اتصالات روی منبع دوجداره :
بر روی مخزن داخلی منبع دو جداره اتصالاتی از قبیل : شیر اطمینان فشار و دما و و شیری برای برگشت آبگرم مصرفی
در تاسیسات بزرگتر بهتر است به جای استفاده از یک منبع دوجداره از 2 یا چندین منبع استفاده شود تا در صورت خرابی یکی از منبع مصرف کنندگان از آبگرم بی نصیب نباشند.
ظرفیت منبع کویل دار :
ظرفیت منبع کویل دار که بصورت متداول استفاده می شود 300 تا 2000 لیتر می باشد اما بیشتر مصرف کنندگانی که حجم مصرفی آنها از 1000 لیتر بالاتر است از منبع کویل دار استفاده می کنند دلیل آن هم این است که در حجم های بالا قطر منبع دو جداره بالا رفته و باعث می شود انتقال حرارت به خوبی صورت نمی گیرد و آبگرم مورد نیاز با دمای مشخص را نمی توانند دریافت کنند.
رنگ آمیزی منبع دوجداره :
بعد از تمیز کاری و سند پلاست انجام رنگ اپوکسي به ضخامت 140 ميکرون و يا زينکای سرد ( حتي در صورت استفاده از ورقهای گالوانيزه ) در محل جوشکاريها منبع دوجداره الزامي است.

محاسبه ظرفیت منبع دوجداره :
برای محاسبه ظرفیت منبع کویل دار باید ابتدا یک برآوردی از میزان آب گرم مورد نیاز را با توجه به جداول مربوطه بدست آورد بعد از بدست آوردن حجم منبع باید در ضریب تقاضا و ضریب ذخیره منبع را نیز در آن ضرب کرد تا مقدار واقعی آبگرم مصرفی را بتوان بدست آورد.
ضریب تقاضا*حداکثر مصرف در ساعت=مقدار واقعی مصرف آبگرم در ساعت
ضریب ذخیره منبع*ضریب تقاضا*حداکثر مصرف در ساعت =حجم منبع آبگرم
برای محاسبه مقدار بار حرارتی آبگرمکن مورد نیاز:
Q=V×8.33×(T_2-T_1 )
Q بار حرارتی مورد نیازBTU/hr
V حجم منبع GPM
Q=U×F×(T_2-T_1 )
Q بار حرارتی مورد نیاز Kcal/h
U ضریب انتقال حرارت با توجه به جنس و ضخامت ورق های گالوانیزه
T درجه حرارت آب ورودی شهری و خروجی آبگرم C
با توجه به محاسبه حجم آبگرم مورد نیاز و بار حرارتی مورد نیاز می توانیم آبگرمکن مورد نیاز خود را انتخاب کنیم .

قیمت منبع دوجداره

جهت استعلام قیمت منبع دوجداره و مخزن دوجداره اعم از قیمت منبع دوجداره موتورخانه ، مخزن دوجداره موتورخانه ، منبع دوجداره تحت فشار ، مخزن دوجداره تحت فشار و یا قیمت منبع دوجداره کویل دار و قیمت مخزن دوجداره کویل دار با همکاران ما تماس بگیرید .

 سایر محصولاتی که در مجموعه کارخانجات ناب زیست تولید می گردد .

مخزن پلی اتیلن

مخزن دفتی

مخزن پلی پروپیلن

منبع کویل دار

منبع دوجدارهمخزن دوجدارهمنبع دوجداره تحت فشارمخزن دوجداره تحت فشارمنبع کویل دارمخزن کویلدارمنبع دوجداره موتورخانهمخزن دوجداره موتورخانهقیمت منبع دوجداره 2017:05:27

منبع دوجداره - قیمت منبع دوجداره

منبع دوجداره چیست؟ معیارهای تعیین قیمت منبع دوجداره کدام است؟  برای خرید منبع دوجداره چه پارامترهایی باید در اختیار تولید کننده منبع دوجداره قرار داد؟

منبع دوجداره

منابع دوجداره برای تولید آبگرم مصرفی در موتورخانه های سبک و خانگی مورد استفاده قرار میگیرند. این نوع منبع از دو لایه ی خارجی و داخلی تشکیل یافته است که جنس این جداره ها معمولا ورق فولادی با آبکاری گالوانیزه گرم میباشد. علت استفاده از لایه گالوانیزه مسائل بهداشتی و کیفیت محصول نهایی یعنی آبگرم مصرفی میباشد. منبع دو جداره به دو صورت افقی و عمودی بنا به ابعاد و شرایط موتورخانه ساخته میشود. قیمت منبع دوجداره بسته به جنس ورق مصرفی، ضخامت ورق مصرفی، فشار کاری سیستم، نوع اتصالات بکار رفته، جنس و نوع عدسی منبع و .... متغیر میباشد. لازم به ذکر است این نوع سیستم برای مصارف با حجم پایین مناسب میباشد.

اصول کارکرد منبع دوجداره
همانطور که گفته شد منبع دوجداره از دو لایه یا جداره اصلی و همچنین دو عدد عدسی از نوع محدب تشکیل یافته است. در این سیستم، آبگرم یا بخار تولیدی توسط بویلر وارد جداره خارجی یا بیرونی شده و آب سـرد ورودی (در مصارف خانگی آب لوله کشی شهری ) در جداره داخلی منبع جریان دارد. طبق اصل انتقال حرارتی بین دو ماده غیر همدما، دمای آب سرد موجود در لایه داخلی افزایش یافته ( معمولا بین 50 تا 60 درجه ساتیگراد) و مورد مصرف قرار میگیرد، همچنین طی این فرآیند همدمایی آبگرم یا بخار تولیدی توسط بویلر موجود در جداره خارجی درصدی از گرمای خود را از دست میدهد و دوباره راهی بویلر میگردد. این سیکل به طور متناوب در سیستم تولیدی آبگرم ادامه خواهد داشت.

جنس و ضخامت جداره های منبع دوجداره

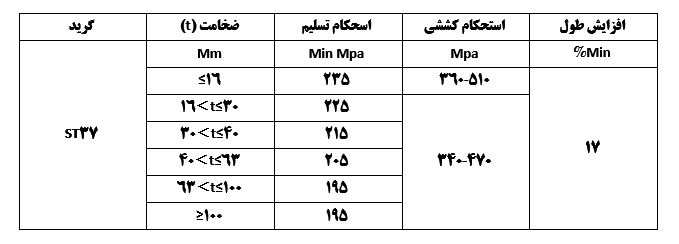

در این نوع منابع برای جداره اول و عدسی های محدب مورد استفاده، از ورق به ضخامت 4 الی 6 میلیمتر و برای ورق های جداره دوم یا خارجی از ورق به ضخامت 3 الی 5 میلیمتر طبق سفارش خریدار یا منبع طراحی شده استفاده میشود. جنس این ورق ها ورق فولادی ST-37 با روکش گالوانیزه گرم میباشد. باید به این نکته دقت شود که ضعف اصلی منبع دو جداره در دوام جداره داخلی و مقاومت عدسی های مورد استفاده، میباشد لذا در انتخاب ضخامت ورق مورد استفاده در نواحی ذکر شده باید دقت کافی منظور گردد زیرا اولین نقطه پوسیدگی در منبع دو جداره، عدسی ها میباشند. علت استفاده از ورق ضخیم در لایه اول، بالا بودن فشار نسبت به لایه دوم میباشد.

منبع دوجداره

مزایای منبع دوجداره :
این نوع منبع حرارتی نسبت به سایر انواع مقرون به صرفه و ارزان قیمت می باشد.
منبع دوجداره بدلیل ساختار دو لایه و عدم نیاز به پمپ برگشت، عملا افت فشار نخواهد داشت.
در هنگام استفاده از منابع دوجداره در یک سیستم گرمایش، نیازی به نصب پمپ سیرکولاتور جهت برگشت آبگرم مصرف نشده در واحدها نمی باشد.

معایب منبع دوجداره :
منبع دوجداره نسبت به سایر آبگرمکن ها به خصوص منبع کویل دار افت حرارتی بیشتری خواهد داشت.
مهم ترین ضعف سیستم منبع دوجداره، همین دوجداره بودن آن است، بدین صورت که در صورت هرگونه پوسیدگی، نشتی، خوردگی شدید و یا سوراخ شدن استوانه (جداره) داخلی، عملیات ترمیم و تعمیر آن به سهولت انجام نمی گیرد.

محاسبه ساده حجم آبگرم مصرفی در یک سیستم
حجم منبع آبگرم مصرفي براي محاسبات سريع وسرانگشتي :
منازل مسکوني تا 5 نفر: 283.5-189 ليتر
منازل مسکوني تا 10 نفر: 472.5 ليتر
مجموع ساختمانهاي آپارتماني بامخزن مشترک : 189 ليتربراي هرواحدآپارتماني
بيمارستان براي هرتخت: 46 ليتر
مدارس به ازاء هردانش آموز :2-1 ليتر
ادارات به ازاء هرکارمند: 4.7 ليتر
کارخانجات درصورت داشتن دوش، به ازاءهر کارگر: 28.3 ليتر


نکاتی که درمنبع دوجداره باید به آن دقت کرد :
تمامی منابع دوجداره باید مجهز به شیر اطمینان برای فشار و دما باشند.
در سیستم های گرمایشی با ظرفیت بالا و بزرگتر بهتر است از تعداد بیشتری منبع دوجداره بهره جست تا در صورت خرابی احتمالی یکی از منابع، کل سیستم مصرفی مختل نگردد.
علاوه بر شیرهای اطمینان، در منابع دوجداره شیری برای برگشت آب مصرفی باید در نظر گرفته شود.
شیر مورد استفاده در مسیر آب ورودی لوله کشی شهری، باید از نوع یک طرفه باشد.
منبع تولیدی این گروه، برای سهولت در جابجایی، دارای دو عدد قلاب اتصال فلزی مستحکم میباشد.
جوشکاری منابع دوجداره، برای استحکام و کیفیت بیشتر از نوع زیر پودری توسط زبده ترین نفرات انجام می گیرد.
رنگ آمیزی بدنه منبع دوجداره تولیدی گروه ناب زیست، داخل از سه لایه رنگ اپوکسی جمعا به ضخامت حداقل 140 میکرون تشکیل شده است که پس از تمیزکاری و انجام سندپلاست (sa 2.5) اجرا می گردد. ضمنا در تمام نقاطی که جوشکاری صورت گرفته از اپوکسی یا زینکای سرد استفاده می گردد. بیرون منبع پس از اجرای یک لایه ضد زنگ، با استفاده از رنگ روغنی، رنگ و تحویل خریدار خواهد شد.
برای سفارش منبع دوجداره به فضای موجود در موتورخانه، ابعاد و ارتفاع درب های ورودی و همچنین منبع درخواستی به جهت سهولت در ورود و خروج منبع، دقت لازم مبذول شود.
محل نصب منبع، باید تراز باشد.
منبع باید به طور مناسب در جای خود مهار شود.
بهنر است زیر منبع یک فونداسیون حداقل به ضخامت 10 سانتی متر اجرا گردد.
برای طراحی منبع دوجداره از نرم افزار هایی مثل catia, AutoCad, Solidwork, …. استفاده می شود.

منبع دوجداره تولیدی گروه ناب زیست
گروه تولیدی صنعتی ناب زیست به پشتوانه سالها تلاش در زمینه مهندسی آب و فاضلاب و بکارگیری زبده ترین متخصصان در این زمینه قادر است یکی از مرغوب ترین منابع دوجداره را تولید نماید. ورق های مورد استفاده در منبع دوجداره تولیدی این شرکت، ورق فولادی مبارکه و بهترین ورق گالوانیزه گرم ایرانی میباشد. کلیه محصولات تولیدی این مجموعه پس از تایید کیفیت محصول، توسط واحد کنترل کیفی و بازرسی و تست های مورد نیاز به دست مشتریان محترم خواهد رسید.

قیمت منبع دوجداره

برای استعلام قیمت منبع دوجداره با کارشناسان ناب زیست تماس بگیرید.
