پکینگ برج خنک کننده بعنوان قلب تپنده این سیستم خنک کاری، وظیفه به حداکثر رساندن سطح تماس آب و هوا و بالا بردن راندمان دستگاه را بر عهده دارد. این سطوح پر کن معمولاً از پلی پروپیلن، پی وی سی یا چوب به دو صورت فیلمی و اسپلش ساخته می شوند و حد فاصل حوضچه تا نازل ها را پر می کند. در بین سازندگان سیستمهای خنک کاری، پکینگ فیلمی بدلیل قابلیت روی هم قرار دادن و ایجاد طول، عرض و ارتفاع متناسب با ظرفیت دستگاه و تحمل دمایی بالاتر، نسبت به نمونه فیلمی دارای محبوبیت بیشتری است.

فیلینگ برج خنک کننده یا سطوح پرکن تقریبا یکی از قطعات بسیار مهم در کولینگ تاور محسوب می گردد. امروزه کاربرد برجهای خنک کن در بخش صنعتی به منظور خنک سازی ماشین آلات و افزایش کارایی تجهیزات صنعتی از اهمیت بالایی برخوردار است.

چیزی حدود 20 درصد قیمت برج منوط به کیفیت و قیمت پکینگ ها می باشد. گروه صنعتی ناب ملل یکی از تولید کنندگان نامی قطعات برج خنک کننده اعم از پکینگ، قطره گیر، نازل و… می باشد که جهت آگاهی از قیمت و مشخصات هر یک از قطعات می توانید به صفحات تخصصی قطعات برج که در بخش محصولات بطور مجزا آورده شده است مراجعه نمایید. در این بخش به بررسی پکینگ برج خنک کننده و انواع آن و طرزکار آن و… می پردازیم. از شما خواهشمندیم چند لحظه ای درنگ نمایید و مطالب کاربردی این محصول را مطالعه نمایید.

پکینگ برج خنک کننده چیست؟

پکینگ یا همان فیلینگ یکی از عناصر اصلی دستگاه‌های خنک کاری صنایع می باشد که وظیفه اش افزایش سطح تماس بین سیال فرآیندی و هوای ورودی به برج و خنک کاری بیشتر و سریع‌تر آب یا سیال خنک شونده درون کولینگ تاور می باشد. در واقع پکینگ، سطح انتقال حرارت از آب به اتمسفر می باشد.

تولید کنندگان با استفاده از فیلینگهای برج قصد دارند تا عملکرد دمایی درون سیستم خنک سازی را به حداکثر برسانند. استفاده از پکینگ موجب افزایش راندمان خنک کاری دستگاه می گردد. این سطوح علاوه بر کولینگ تاورها در اسکرابرها یا همان برجهای اسیدی نیز مورد استفاده قرار می گیرند.

در حقیقت پکینگ با افزایش سطح تماس بین آب و هوا فرصت و زمان بسیار خوبی برای کاهش حرارت سیال و خنک نمودن آن فراهم می کند. فیلینگ متشکل از یک توده مستحکم با گامهای متفاوت از 12 تا 23 و حتی بالاتر می باشد. برای درک بهتر عملکرد و اهمیت پکینگ مدیا شاید بتوان به نقش پوشال‌های سلولزی درون کولرها اشاره نمود.

از پکینگ کولینگ تاور در تصفیه آب، تولید آب داغ، اکسیژن سازی، انجماد، چربی گیرها، دفع، اصلاح، استخراج، فیلترینگهای بیولوژیکی، تصفیه خانه‌های گازهای گلخانه ای و… نیز می توان استفاده نمود.

از دیگر تجهیزات جانبی کولینگ تاورها که علیرغم ابعاد کوچکشان اهمیت بسیار زیادی دارند میتوان به نازل برج خنک کننده اشاره کرد.

انواع پکینگ یا فیلینگ کولینگ تاور

پکینگ به سبب تاثیر بسزایی که در زمینه انتقال حرارت سیال و تغلیظ بخار درون دستگاه دارد بر اساس عوامل گوناگونی طراحی و تولید می گردد.

مهمترین مولفه‌های دسته بندی این صفحات انتقال حرارت عبارتند از:

• شکل هندسی پکینگها
• نوع کاربرد پکینگ
• جنس و متریال مورد استفاده در تولید پکینگ
• نحوه جریان آب بر روی سطوح پکینگ

انواع پکینگ کولینگ تاور به لحاظ شکل هندسی

بسته به اشکال، پکینگها به دو دسته پکینگ منظم و پکینگ نامرتب تقسیم می گردند. در پکینگ منظم صفحات توری شکل به صورت ساختاری منظم بر روی هم چیده می شوند و این نوع از پکینگها دارای سینی هایی با کارایی بالا می باشند و مورد استفاده در کاربری هایی با افت فشار پایین می باشد.

پکینگ منظم سرامیکی جهت بهبود و افزایش میزان اختلاط شعاع جریان مایع و گاز طراحی می شود. اما تولید کنندگان برج خنک کننده بمنظور افزایش کارایی و ظرفیت خنک سازی از پکینگ نامرتب که تقریبا روشی ارزان به حساب می آید؛ استفاده می نمایند. این نوع از پکینگ ها نیازی به چیده شدن ندارند و بصورت تصادفی درون ستون ریخته می شوند، پکینگ نامرتب دارای مزایای فراوانی از قبیل تقطیر بالا، جذب و بازدهی بالا، نسبت به وزن دارای قدرت بالا، ضریب انتقال حرارت بسیار ویژه و خاص می باشند.

انواع پکینگ به لحاظ جریان آب و مکانیزم عملکرد

پکینگ برج خنک کننده بر اساس نحوه پاشش اب بر روی آنها به دو دسته زیر تقسیم بندی می گردند:

1. پکینگ فیلمی یا آبشاری
2. پکینگ اسپلش

پکینگ فیلمی

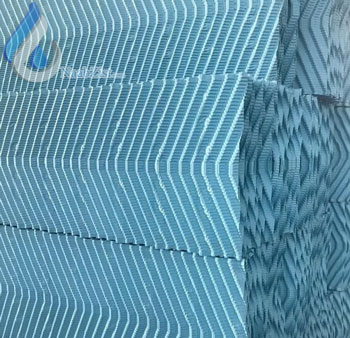

چیدمان این نوع پکینگ مدیا به گونه ای است که آب بصورت لایه نازک آبشاری در لابلای صفحات یا گامهای پکینگ جریان می یابد. این مدل از پکینگ ها غالبا از متریال PVC و PP ساخته می شوند.

پکینگ فیلمی یا ورقه ای از جنس پلی پروپیلن توسط جوش حرارتی ساخته شده اند و از مقاومت بسیار بالایی برخوردار هستند و مدل دیگر آن یعنی پکینگ فیلمی پی وی سی بصورت چسبی به هم متصل شده اند که در برابر عوامل شیمیایی، الکلی، اسیدها، روغن ها، مواد بیولوژیک مقاومت بالایی دارد. نکته مهم بازیافتی بودن آن می باشد.

پکینگهای فیلمی در برجهای کانتر فلو و کراس فلو از بازده بالایی برخوردار هستند که در صنایع گوناگونی از جمله شکر، پتروشیمی، پالایشگاه‌ها، نیروگاهها و… مورد استفاده می باشد.

پکینگ فیلمی متشکل از ورقه‌های موج دار مورب هستند – به فاصله بین ورق‌های موربِ پکینگهای فیلمی، گام گفته می شود – با گامهای 12 تا 30 که عمده ترین فاصله بین گامها بین 4 اینچ تا 19 میلیمتر می باشد. چنانچه فاصله گامها کمتر از این عدد باشد این صفحات سریعا دچار رسوب گرفتگی و خرابی می گردند و زمان بین تعویض پکینگ ها کاهش می یابد.

از پکینگهای مدیای فیلمی گام 12 تا 21 در برجها استفاده می گردد و از سایز 23 تا 30 اصولا در بخش تصفیه خانه فاضلاب استفاده می گردد. ارتفاع کل هر بلوک پکینگ مدیای فیلمی بین 60 تا 90 سانتیمتر می باشد.

پکینگ فیلمی خود به سه دسته تقسیم می گردند:

• بلوکی (لانه زنبوری)
• شانه تخم مرغی
• موشکی

از پکینگ بلوکی یا سلولی در برجهای مکعبی و جریان متقاطع استفاده می شود. پکینگ لانه زنبوری در قالب مستطیل و دایره ای طراحی و تولید می گردند. پکینگ شانه تخم مرغی اصولا از متریال pvc به ارتفاع 50 سانتی متر با ابعاد 60*30*100 ساخته می شود و در برجهای ابارا یا همان جریان متقاطع مورد استفاده قرار می گیرد و رایج ترین مدل مورد استفاده مشتریان برجها می باشد.

این پکینگ دارای روکش آنتی یو وی بوده و ضد جلبک، خاصیت خود خاموش کن بوده و محدوده تحمل دمایی آن در هنگامی که به مدتی طولانی مورد استفاده می باشد بین 10 تا 55 درجه سانتیگراد و در کارکرد کوتاه مدت 65 درجه سانتیگراد می باشد. اصولا این مدل از پکینگ به دو صورت قطره گیر دار و ساده قابل طراحی است.

مدل قطره گیر دار آن هزینه مرتبط با نصب قطره گیر در برج را کاهش می دهد و نصب آن بسیار ساده و آسان است. پکینگ فیلمی موشکی یا عمودی که معروف به پکینگ آلمانی می باشد متشکل از کانالهای عمودی ریزش آب می باشند و میزان رسوب پذیری آنها بسیار اندک است. همچنین این مدل پکینگ کلینگ تاور از راندمان ترمودینامیکی بالایی برخوردار هستند.

پکینگ اسپلش

این نوع از پکینگ ها با نام پکینگ پاششی نیز در بین مصرف کنندگان شناخته میشود. نحوه عملکرد این نوع پکینگ برج خنک کننده به این صورت می باشد که با ایجاد اغتشاش در جریان آب خروجی از نازل ها موجب انتقال حرارت بین آب و هوا می شوند. معمولا در کاربریهایی که دارای آب نسبتا سخت هستند از پکینگ اسپلش بخاطر سطح مقطع کم و حداقل تماس با آب استفاده می شود.

در واقع علت اصلی نامگذاری این نوع از سطوح خنک کننده به نام پکینگ اسپلش به خاطر این می باشد که قطرات آب خارج شده از افشانک ها، پس از برخورد با این نوع از پکینگ به قسمتهای ریزتر تبدیل می شوند. در واقع یک قطره پس از برخورد با پکینگ اسپلش به ریز قطرات تبدیل می شود و بصورت نامنظم در بین سطوح پکینگ پخش میگردد.

همین امر موجب بالا رفتن سطح تبادل حرارت آب و هوا و در نتیجه بالا رفتن راندمان برج می شود. یکی دیگر از مزایای استفاده از این نوع پکینگ کاهش رسوب گذاری در بین سطوح خنک کننده می باشد که علت اصلی آن تبدیل شدن قطرات پاشیده شده از نازل ها به ریزقطرات می باشد.

پکینگ اسپلش خود به انواع مختلفی تقسیم می شود که به چند مورد آن اشاره خواهیم کرد:

1. پکینگ نت اسپلش یا اسپلش بلوکی
2. پکینگ رندوم اسپلش یا پال رینگ
3. گرید اسپلش یا اسپلش شبکه ای
4. توربو اسپلش

پکینگ نت اسپلش

کاری که تمام مدلهای پکینگ برج خنک کننده انجام میدهند در واقع یکی است ولی چیزی که آنها را از هم متمایز میکند شکل ظاهری و میزان تاثیر در انتقال حرارت بین آب و هوا می باشد. پکینک نت اسپلش بصورت بلوکی تولید میشود که معمولا از متریال پلی پروپیلن pp می باشند. هر بلوک پکینگ نت اسپلش بشکل مکعب مستطیل در ابعادی به طول 100 سانتیمتر، عرض 30 سانتی متر و ارتفاع 30 سانتیمتر تولید میشود.

بخاطر نوع مواد بکار رفته (پلی پرو پیلن + پلی اتیلن) در ساخت این پکینگ، قابلیت اسید شوی و مقاومت بالای شیمیایی از مزایای آن بشمار میرود. یکی از نکات اصلی که در زمان استفاده از پکینگ نت اسپلش باید مورد توجه قرار داد، سطح ویژه به مراتب کمتر نسبت به پکینگ های نوع فیلمی می باشد. به همین خاطر طراحان و سرویس کاران محترم می بایست در زمان تعویض و انتخاب نوع پکینگ این کاهش سطح ویژه را با افزایش حجم و میزان بیشتری از پکینگ جبران نمایند تا راندمان کولینگ تاور کاهش نیابد.

به شما پیشنهاد میکنیم در زمان تعویض پکینگهای قدیمی و خرید پکینگهای جدید، حتما به نوع طراحی و نحوه خنک کاری سیستم خنک سازی (مدارباز و مدار بسته) و سطح ویژه مورد نیاز بمنظور خنک کاری توجه نمایید و در صورت نیاز به مشاوره با کارشناسان فروش شرکت ناب ملل تماس حاصل فرمایید تا راهنمایی لازم را دریافت کنید.

میزان سطح ویژه پکینگ های نت اسپلش به تراکم صفحات بکار رفته در زمان تولید بستگی دارد. بر همین اساس سطح ویژه این نوع پکینگ برج خنک کننده بین 120 تا 180 متر مربع در هر متر مکعب می باشد. تحمل دمای بالا، قابلیت اسید شویی، چیدمان راحت بخاطر شکل بلوکی پکینگ، افت فشار کم نسبت به نوع فیلمی و عدم رسوب گیری از مهمترین مزایای پکینگ نت اسپلش می باشد.

پکینگ رندوم اسپلش

علت نامگذاری این نوع پکینگ، در واقع شکل توزیع آب بصورت کاملا نامنظم و ناهمگون می باشد. این نوع پکینگ برجهای خنک‌کننده به نام پکینگ استکانی نیز معروف می باشد. پکینگ های استکانی را بصورت رندوم یا همان درهم داخل محفظه‌های توری شکل در دستگاه خنک سازی صنایع و تهویه مطبوع قرار میدهند.

آب پاشیده شده بر روی پکینگ‌های رندم اسپلش در جهات مختلف حرکت می کنند و موجب تبادل حرارت میشوند. این نوع پکینگ بیشتر در کولینگ تاورهای جریان مخالف و جریان متقاطع استفاده میشوند.

در واقع شکل ظاهری این نوع پکینگ بصورت استوانه و استکان مانند می باشد. ابعاد قابل تولید پکینگ رندوم اسپلش از سایز 1/2 اینچ تا 3 اینچ می باشد، ارتفاع پکینگ استکانی در حدود 2 تا 8 سانتی متر می باشد و با توجه به سایز از تعداد پره‌های مختلفی تشکیل می شوند.

متریال بکار رفته در ساخت پکینگ رندم اسپلش معمولا از پلی پروپیلن R220 می باشد و سطح تبادل حرارتی آن با توجه به سایز و ساختار مابین 110 تا 170 متر مربع در هر مترمکعب می باشد.

پکینگ گرید اسپلش

پکینگ گرید اسپلش یا اسپلش شبکه ای از متریال ABS و یا پلی پروپیلن تا ارتفاع 120 سانتی متر در هر بلوک تولید می شود. این مدل فیلینگ، در برجهای بزرگ صنعتی از نوع بتنی مورد استفاده قرار می گیرد و متشکل از تعدادی شبکه یا گرید می باشد که از طریق جریان ناهمسو موجب خنک کاری سیال می گردد.

پکینگ شبکه ای بیشتر بمنظور خنک کاری آبهای کثیف و آلوده با TDS بالا از جمله نیروگاه‌ها و پتروشیمی استفاده می شود. سطح تبادل حرارتی پکینگ گرید اسپلش نسبت به مدل آبشاری کمتر می باشد. به عبارت دقیق تر چیزی در حدود یک سوم پکینگ‌های آبشاری و حدود 65 تا 75 مترمربع بر مترمکعب.

از مهمترین مزایای پکینگ گرید اسپلش می توان به موارد زیر اشاره نمود:

1. میزان رسوب پذیری اندکی دارد.
2. فرآیند نصب و تعمیر و تعویض آن بسیار آسان می باشد.
3. در صورتی که برج بصورت کوتاه مدت فعالیت نمایید تا دمای 120 درجه سانتیگراد را نیز تحمل می کند.
4. قابل استفاده در برجهای صنعتی و برجهای کانترفلو
5. به راحتی اسیدشویی و رسوب زدایی می گردد.

پکینگ توربو اسپلش

دسته چهارم از انواع پکینگ‌های اسپلش، توربو اسپلش می باشد که طراحی شبیه به رندم اسپلش دارد و دارای ساختار بلوکی بصورت هشتی است. در پکینگ‌های توربو اسپلش، آب از بالا بصورت هشتی به لایه‌های پایینی جریان می یابد و مقاومت ساختاری بیشتری نسبت به انواع دیگر دارد. این نوع پکینگ برج خنک کننده از سطح ویژه بالایی برخوردار است و گاهی ارتفاع چیدمان آن به 150 سانتی متر هم می رسد.

پکینگ مدیای کولینگ تاور

قطعه ای مشابه پکینگ مدیا تصفیه فاضلاب در برج خنک کننده با نام پکینگ کولینگ تاور وجود دارد که سطح انتقال گرمایی در برج خنك كننده ایجاد می کند. با استفاده از پکینگ ها در برج خنک کننده عملكرد انتقال حرارتی افزایش می یابد و در واقع کاربرد این پکینگ ها به عنوان برج خنك كن است.

با به کار بردن تعداد لازم از پکینگ ها، راندمان برج به شدت ارتقا می یابد. پكينگ ها به علت متخلخل بودن سطح تماس آب با هوا را افزایش می دهند و زمان خنک کردن برج کننده را کاهش می دهند.

این پکینگ ها بسیار مقرون به صرفه بوده و در عین حال استفاده از آن ها هزینه چندانی در بر نمی گیرد. کاربرد های پکینگ برج خنک کن عبارتند از تصفیه آب، تولید آب داغ، تولید اکسیژن، رساندن به نقطه انجماد، در صنایع جذب و دفع و اصلاح مواد به کار گرفته می شود، در صنایع استخراج کاربرد دارند، به منظور خشک کردن و مخلوط کردن نیز استفاده می شود، همچنین در پرورش ماهی به منظور تصفیه آب و تصفیه بیولوژیکی استفاده می شود و موجب تصفیه گازهای گلخانه ای می گردد. همانند سایر پکینگ مدیاهای دیگر این قطعه نیز از سطح تماس گسترده در حجمی کم برخوردار است.

قیمت پکینگ برج خنک کننده

همانطور که در بالا به آن اشاره شد پکینگ ها بر مبنای ساختار، عملکرد، نوع طراحی و از لحاظ متریال مورد استفاده به انواعی گوناگونی تقسیم شدند.

قیمت هر یک از این پکینگ ها بسته به شکل و مواد بکار رفته در آن متفاوت است. در عین حال برای اطلاع از قیمت به روز انواع پکینگ برج خنک کننده بر مبنای مشخصات فنی با کارشناسان گروه صنعتی ناب ملل تماس حاصل فرمایید.
